На стену
Стена должна выдержать около 45 кг — вес одной батареи. Кронштейны есть в коробке батареи. Зазоры: по бокам от 200 мм, сверху от 300 мм, от пола от 400 мм.

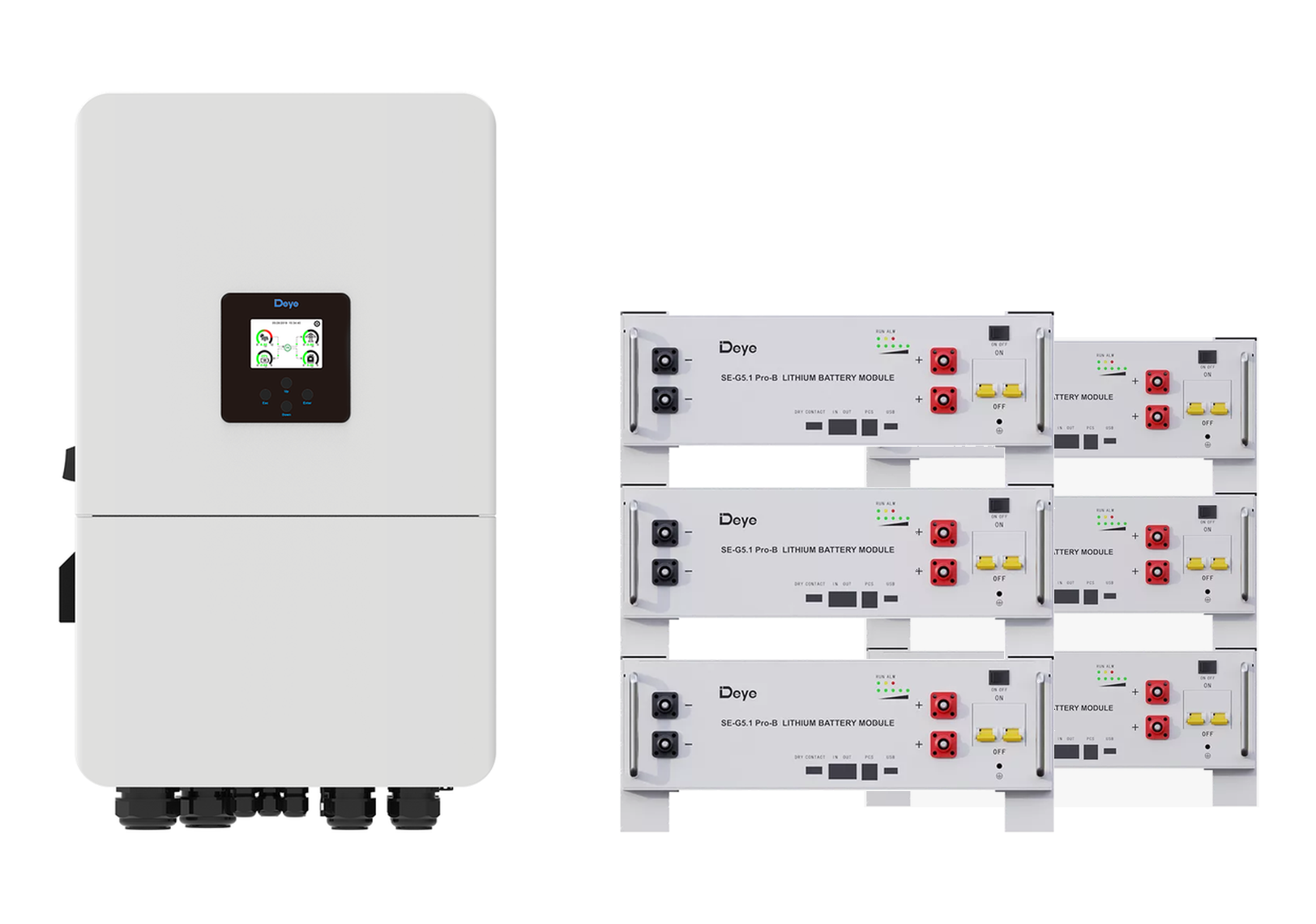

Инвертор SUN-20K-SG05LP3, 3 фазы6 батарей SE-G5.1 Pro-B по 5,12 кВт·чLiFePO4
Когда сеть пропадает, инвертор питает резервную линию дома от батарей и солнечных панелей; от шести батарей она может длительно брать около 15 кВт. Инвертор и батареи подходят друг другу по напряжению и связи.
Промежуточный состав: ток инвертора ограничивают в настройках. Рекомендуем 8 батарей. Как подбираем →
Пока на складе есть батареи для этого комплекта, количество ограничено
Цена с НДС за инвертор и шесть батарей. Солнечные панели, монтаж и доставка не входят.
Продавец — ООО «НТ», официальный дилер Deye · Условия цены →
Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту.
Один инвертор и шесть батарей Deye с одной ценой. Комплектом на 69 000 ₽ дешевле, чем те же позиции по ценам их карточек на deye.shop.
| Позиция | Количество | Цена за шт. | Сумма |
|---|---|---|---|
 | 1 шт. | 419 000 ₽ | 419 000 ₽ |
 | 6 шт. | 159 000 ₽ | 954 000 ₽ |
| По ценам позиций | 1 373 000 ₽ | ||
| Цена комплекта, пока на складе есть батареи для него | 1 304 000 ₽ | ||
Цена с НДС за инвертор и шесть батарей. Солнечные панели, монтаж и доставка не входят. Условия цены и продавец
Перечень — по фактической поставке; штатная комплектация — по упаковочному листу Deye.
Батареи той же модели SE-G5.1 Pro-B. С 8 батареями запас вырастет до 40,96 кВт·ч, и на полном токе инвертора 350 А батареи будут работать в рекомендованном Deye режиме. Схему расширения проверит инженер.
Число батарей подбираем по току. Инвертор SUN-20K-SG05LP3 заряжает и разряжает их током до 350 А, и этот ток делится между батареями поровну: чем их больше, тем спокойнее работает каждая.
| Батарей | Запас | На батарею при полном токе инвертора | Длительно от батарей | Цена комплекта |
|---|---|---|---|---|
| 4 батареиминимальный | 20,48 кВт·ч | около 87,5 А | около 10 кВт | 1 002 000 ₽по отдельности 1 055 000 ₽ |
| 5 батарей | 25,6 кВт·ч | около 70 А | около 12,5 кВт | 1 153 000 ₽по отдельности 1 214 000 ₽ |
| 6 батарейэтот комплект | 30,72 кВт·ч | около 58,3 А | около 15 кВт | 1 304 000 ₽по отдельности 1 373 000 ₽ |
| 7 батарей | 35,84 кВт·ч | около 50 А | около 17,5 кВт | 1 455 000 ₽по отдельности 1 532 000 ₽ |
| 8 батарейрекомендуемый | 40,96 кВт·ч | около 43,8 А | около 17,9 кВт | 1 606 000 ₽по отдельности 1 691 000 ₽ |
В этом комплекте 6 батарей. Промежуточный состав: на полном токе инвертора на каждую батарею приходится около 58,3 А — больше рекомендованных Deye 50 А, но меньше максимальных 100 А. Ток заряда и разряда инвертора инженер ограничит в настройках.
Панели, сеть и батареи работают через один инвертор. Выберите ситуацию, и схема покажет, куда идёт энергия.
Сеть пропала. Инвертор отключается от неё и питает резервную линию дома от панелей и батарей. Что войдёт в эту линию, решают при монтаже: розетки, подключённые мимо инвертора, останутся без света.
Следить за режимом, потоками энергии и зарядом батарей можно в приложении DeyeCloud: Wi-Fi-логгер входит в комплект.
Время без сети зависит от того, сколько берёт резервная линия дома.
Инвертор можно ставить на улице, под навесом. Батареи — только в помещении, вдали от тепла и солнца: заряжаются они при 0…+55 °C, поэтому мороза там быть не должно. Крепёж для всех трёх способов лежит в коробке батареи.
Стена должна выдержать около 45 кг — вес одной батареи. Кронштейны есть в коробке батареи. Зазоры: по бокам от 200 мм, сверху от 300 мм, от пола от 400 мм.
Батарея стоит на четырёх уголках из коробки, ими же две батареи скрепляют между собой. Подставка не нужна.
Высота батареи 3U, уши для шкафа есть в коробке. Нужен шкаф глубиной от 600 мм, в комплект он не входит.
По руководству батареи SE-G5.1 Pro-B, раздел 5.2.
Класс защиты: у инвертора IP65, у батарей IP20.
По руководствам Deye батареи устанавливают обученные специалисты, а заводская гарантия не покрывает повреждения из-за неправильного монтажа. Монтаж под ключ, инженерная компания — член СРО. Как проходит монтаж →
Ёмкость комплекта — 30,72 кВт·ч: шесть батарей по 5,12 кВт·ч. Ниже параметры каждой позиции.
| Инвертор Deye 20 кВт, 3 фазыSUN-20K-SG05LP3-EU-SM2 | |
|---|---|
| Вход PV | |
| Макс. подключаемая мощность PV | 40 000 Вт |
| Макс. входная мощность PV | 32 000 Вт |
| Макс. входное напряжение PV | 800 В |
| Диапазон MPPT | 160–650 В |
| Макс. входной ток | 36+36 А (2 MPPT-трекера, 2+2 строки) |
| Батарея | |
| Диапазон напряжения батареи | 40–60 В |
| Макс. ток заряда/разряда | 350 А |
| Выход AC | |
| Номинальная мощность AC | 20 000 Вт |
| Макс. полная мощность AC | 22 000 ВА |
| Макс. выходной ток AC | 33,4/31,9 А |
| Пиковая мощность (off-grid) | 2× номинальной мощности, 10 с |
| КПД и защита | |
| Максимальный КПД | 97,6 % |
| Класс защиты | IP65 |
| Общие данные | |
| Охлаждение | интеллектуальное воздушное |
| Рабочая температура | −40…+60 °C, снижение мощности выше 45 °C |
| Габариты (Ш×В×Г) | 456×750×268,5 мм |
| Вес | 51,9 кг |
| Батарея SE-G5.1 Pro-BSE-G5.1-PRO-B · в комплекте 6 шт. | |
|---|---|
| Основные параметры | |
| Тип | LiFePO4, без кобальта |
| Ёмкость | 100 А·ч, 5,12 кВт·ч |
| Напряжение | номинальное 51,2 В, рабочее 43,2–57,6 В |
| Глубина разряда | 90 % по руководству Deye; 100 % по даташиту: полезная ёмкость 5,12 кВт·ч при токе 0,5C и 25 °C |
| Ток заряда и разряда | рекомендованный 50 А, макс. 100 А, пиковый 150 А до 2 мин при 25 °C; зависит от температуры и уровня заряда |
| Номинальная мощность | 2,5 кВт |
| Встроенный автомат | 125 А, 2 полюса, 60 В DC |
| Ресурс и гарантия | |
| Ресурс | от 6000 циклов при 25 °C и токе 0,5C, до 70 % ёмкости (даташит); в руководстве — при 90 % глубины разряда, до 80 % ёмкости |
| Энергооборот | 16 МВт·ч до 70 % ёмкости (даташит) |
| Гарантия | 10 лет на условиях гарантийного письма Deye |
| Условия работы | |
| Температура заряда | 0…+55 °C; с подогревом (опция) от −20 °C |
| Температура разряда | −20…+55 °C |
| Температура хранения | 0…+35 °C |
| Влажность / высота | 5–95 % / до 2000 м |
| Класс защиты | IP20, только в помещении |
| Охлаждение | естественное |
| Конструкция | |
| Габариты Ш × В × Г | 440 × 133 × 540 мм, 3U |
| Вес | около 45 кг |
| Установка | на стену, на пол стопкой, в шкаф 19" глубиной от 600 мм |
| Индикация | 5 светодиодов уровня заряда; 3 светодиода: работа, тревога, защита |
| Связь | CAN 2.0 и RS485 с инвертором; RJ45 между батареями; USB для обновления прошивки; сухой контакт |
| Обслуживание | не требуется; раз в год заряжать выше 80 % |
| Сертификаты производителя (международные) | UN38.3, IEC 62619, CE, UK, VDE 2510‑50, CEI 0‑21, FCC, UL 1973, UL 9540A |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
По официальным даташитам и руководствам Deye для SUN-20K-SG05LP3-EU-SM2 и SE-G5.1 Pro-B; характеристики инвертора — как в его карточке на deye.shop. Перевод и адаптация deye.shop, рендеры и фото Deye.
Продавец — ООО «НТ», ИНН 6165178413, ОГРН 1126165013325, 344095, г. Ростов-на-Дону, ул. Штахановского, 29а, оф. 311/1. Реквизиты →
Продавец — ООО «НТ», ИНН 6165178413, ОГРН 1126165013325. Реквизиты →
Подходят по напряжению и связи. Батарея работает в диапазоне 43,2–57,6 В, инвертор принимает батареи 40–60 В. Первая батарея подключается к инвертору кабелем связи из своей коробки и передаёт данные по CAN или RS485. Протокол, токи заряда и пороги инженер выставит на пусконаладке.
Рекомендуем 8 батарей: тогда даже на полном токе инвертора, до 350 А, каждая батарея работает в рекомендованном Deye режиме, не больше 50 А. Минимум — 4 батареи: они работают на пределе, ток инвертора ограничивают в настройках, а длительная мощность от батарей ниже. В этом комплекте 6 батарей, это промежуточный состав. Сколько батарей нужно вашему дому, инженер посчитает бесплатно.
Зависит от того, сколько берёт резервная линия. В шести батареях 30,72 кВт·ч, использовать можно около 90 %. При нагрузке 1 кВт запаса хватит примерно на 27,5 часа, при 2 кВт — примерно на 13,5 часа, на длительной мощности от батарей, около 15 кВт, — примерно на 1,5 часа. Потери на преобразование в расчёт не входят, поэтому на деле время будет меньше, а днём его добавят панели. Время для вашего дома инженер посчитает бесплатно.
Свет будет на резервной линии: это приборы, подключённые к выходу инвертора для нагрузки. Что в неё войдёт, решают при монтаже. Розетки, подключённые мимо инвертора, при отключении останутся без света. Длительно от шести батарей резервная линия может брать около 15 кВт, полные 20 кВт для них — предельный режим.
Инвертор питает бытовые приборы с двигателем, в том числе холодильник и кондиционер, если вместе с остальной резервной линией и с учётом пусковых токов они укладываются в мощность комплекта: длительно от батарей около 15 кВт. Пиковая мощность инвертора без сети по характеристикам Deye — 2× номинальной мощности, 10 с. Кондиционеру для повторного пуска нужно не меньше 2–3 минут: если питание пропадёт и быстро вернётся, он может выйти из строя. До установки стоит уточнить у производителя кондиционера, есть ли у него задержка пуска. Нагрузку вашего дома проверит инженер.
В характеристиках Deye время переключения не указано, поэтому цифру мы не называем. Когда сеть пропадает, инвертор сам отключается от неё и переводит резервную линию на батареи и панели. Настройки резервного режима инженер выставит на пусконаладке.
Для резерва не обязательны: батареи заряжаются от сети, в том числе ночью по дешёвому тарифу. Панели можно подключить сразу или позже: до 40 кВт панелей на 2 входа, для разных скатов крыши. В комплект они не входят.
Можно, той же модели SE-G5.1 Pro-B: руководство Deye запрещает объединять батареи разных марок и химии, а также ставить батареи с другой установки. С 8 батареями запас вырастет до 40,96 кВт·ч, и на полном токе инвертора 350 А батареи будут работать в рекомендованном Deye режиме. Схему расширения проверит инженер.
Инвертор вешают на стену, кронштейн есть в комплекте. С защитой IP65 его можно ставить на улице под навесом: без прямого солнца, дождя и снега. Батареи ставят только в помещении, вдали от тепла и солнца; заряжаются они при 0…+55 °C, поэтому мороза там быть не должно. Батареи можно повесить на стену, поставить стопкой на пол или в шкаф 19" глубиной от 600 мм. Крепёж для всех трёх способов лежит в коробке батареи.
Руководства Deye требуют, чтобы батареи ставили обученные специалисты, а инвертор подключал специалист. Заводская гарантия не покрывает повреждения из-за неправильного монтажа или пусконаладки. Монтаж под ключ, инженерная компания — член СРО.
Шины DC+ и DC− для подключения батарей, автоматы на сеть и на резервную линию, УЗО, защита линии батарей от сверхтока, провода сети, нагрузки и заземления, а если батареи ставят в шкаф — шкаф 19". Сечение кабеля от шины до инвертора и автомат батареи монтажник подбирает по руководству инвертора. Кабели батарей, силовые и связи, Wi-Fi-логгер для DeyeCloud и трансформаторы тока уже есть в комплекте. Точный список под ваш объект составит инженер.
Обслуживания батареи не требуют, руководство Deye только просит раз в год заряжать их выше 80 %. Deye рекомендует установить батареи не позже чем через три месяца после поставки, а после переразряда зарядить их в течение 48 часов.
Гарантия Deye: 5 лет на инвертор, 10 лет на батареи на условиях гарантийного письма Deye. По даташиту энергооборот батареи — 16 МВт·ч до 70 % ёмкости. Претензии по гарантии принимаем сами, ремонт — через сервисных партнёров Deye в России. Заводская гарантия не покрывает повреждения из-за неправильного монтажа или пусконаладки. Условия гарантии →
Пока на складе есть батареи для этого комплекта: количество ограничено. Когда их не хватит, инвертор и батареи будут продаваться по ценам из своих карточек.
