Deye SG05 и SG06: чем отличаются гибридные инверторы

Коротко

• Однофазный SG06LP1 на 3–6 кВт весит 15,6 кг вместо 24,9 кг и стал ниже на 12 см.
• У однофазных моделей вырос сквозной ток от сети к резервной линии: 50 А вместо 35–40 А до 6 кВт и 65 А вместо 50 А на 7–10 кВт.
• У SG06LP1 на 7–12 кВт три входа для панелей (MPPT) вместо двух, а в линейке появилась модель на 12 кВт.
• У SG06LP1 Wi-Fi-модуль встроен в корпус, без сети инвертор сам соединяет нейтраль с землёй и предупреждает об обрыве цепочки панелей.
• В меню появились новые настройки заряда от генератора и сети, ограничения мощности и режим «только от солнца».
• Трёхфазный SG06LP3 выпускается только на 3–8 кВт. Он на 40 % легче SG05LP3 и тише: 44 дБ против 55 дБ.
• Батареи и панели, подобранные под SG05, по паспорту подходят и к SG06.
• Что брать: до 6 кВт подходят обе серии, SG06 выигрывает весом, встроенным Wi-Fi и запасом по сквозному току. На 7–12 кВт сильнее SG06LP1.

Цифры по SG06 производитель пока помечает как предварительные.

Название и мощности серий

В названии SUN-5K-SG05LP1 «5K» означает мощность 5 кВт, SG05 или SG06 — серию, LP1 — однофазный инвертор на батарею 48 В, LP3 — трёхфазный (как выбрать между одной и тремя фазами).

Однофазная SG06LP1 выпускается на 3–12 кВт, SG05LP1 — до 10 кВт. Трёхфазная SG06LP3 — на 3–8 кВт, SG05LP3 — на 3–12 кВт, а модели на 14–20 кВт выходят отдельной серией. Мы поставляем инверторы от 5 кВт.

Как выглядит SG06

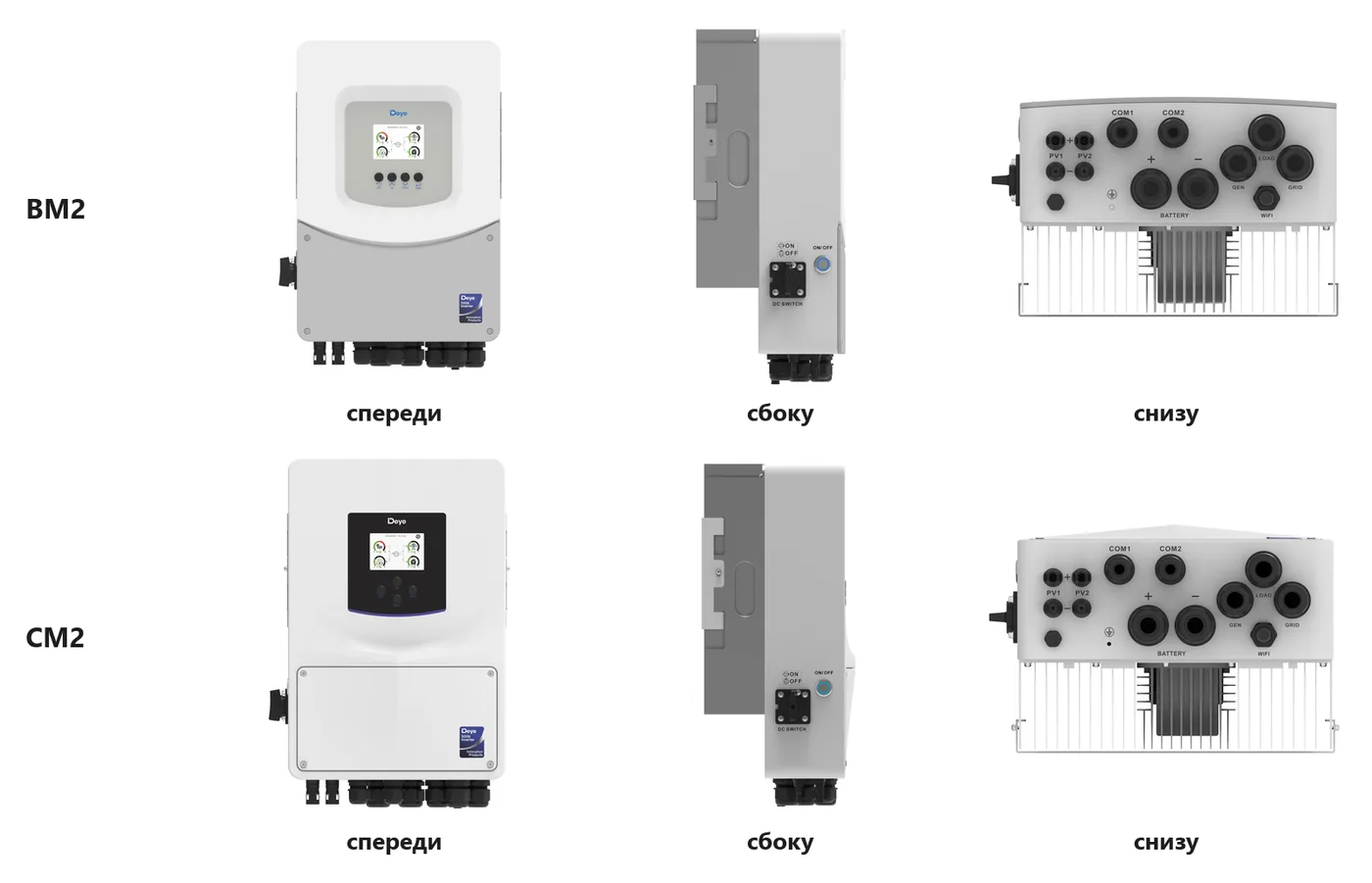

У SG06 два исполнения, CM и BM. По материалам Deye они отличаются внешним видом корпуса и немного габаритами. У BM2 светлая панель экрана с четырьмя кнопками и серая нижняя крышка, у CM2 панель экрана тёмная. Исполнение видно по концу названия, например SUN-5K-SG06LP1-EU-BM2.

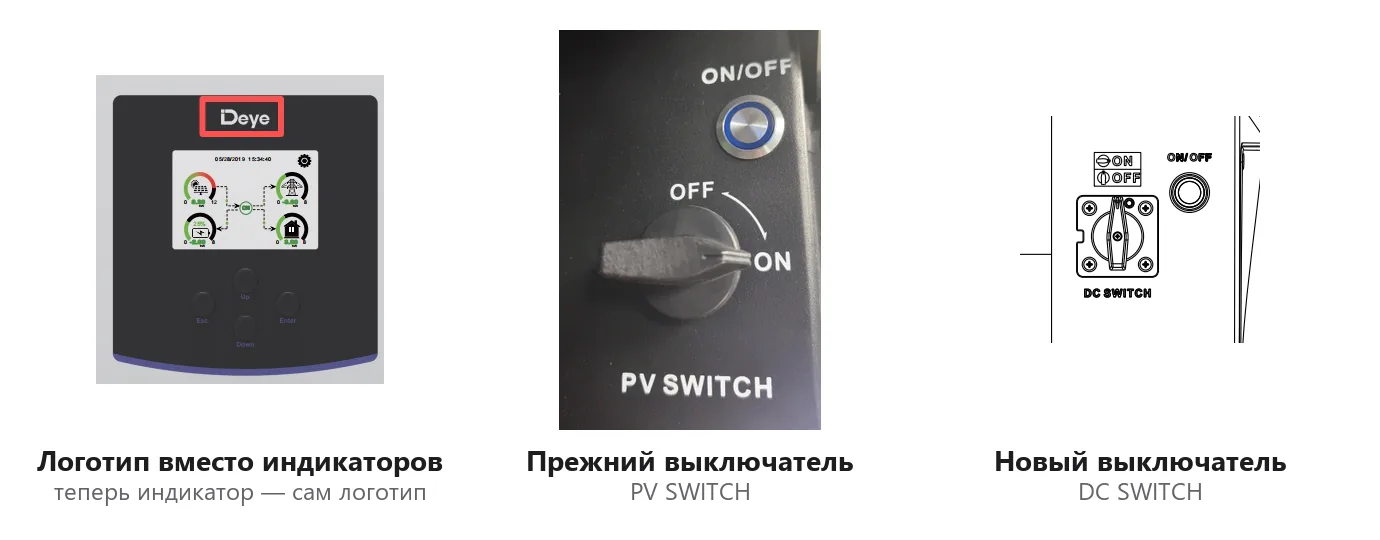

Экран сенсорный, под ним физические кнопки. Четыре индикатора DC, AC, Normal и Alarm убрали: их роль теперь играет логотип Deye. У выключателя солнечных панелей новая форма и маркировка — DC SWITCH вместо PV SWITCH, кнопка ON/OFF осталась рядом.

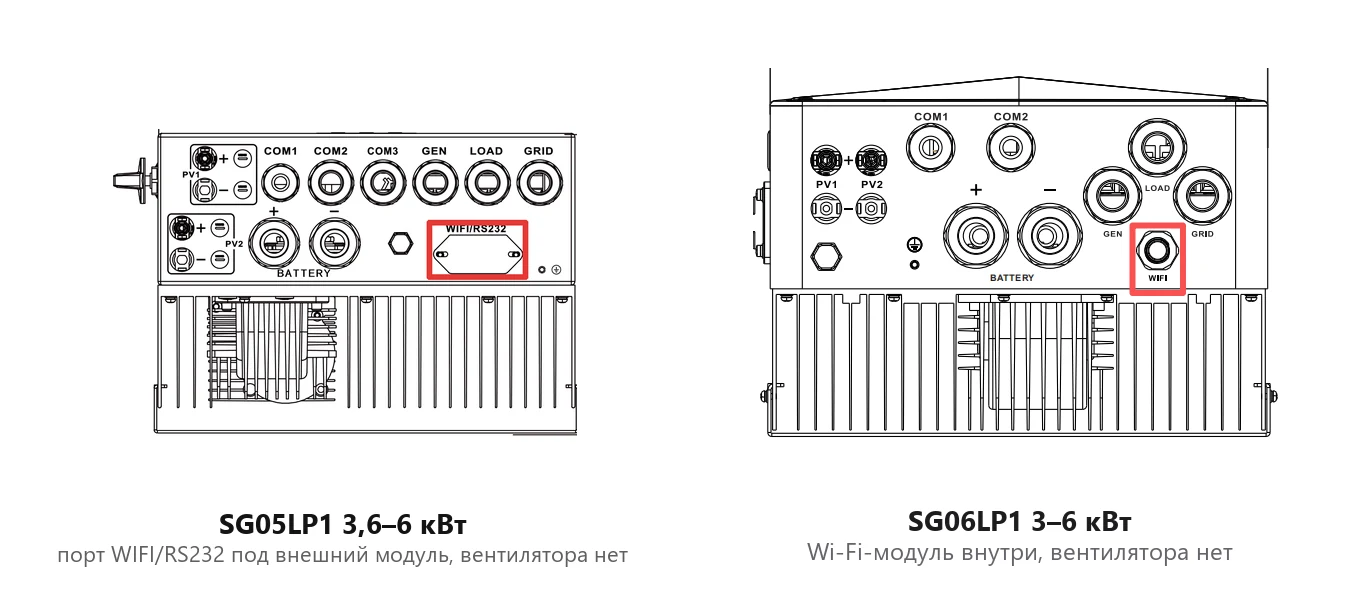

Снизу видно главное отличие младших моделей. У SG05LP1 внешний модуль мониторинга вставляется в порт WIFI/RS232, а у SG06LP1 на 3–6 кВт Wi-Fi-модуль встроен в корпус, как и у моделей на 7–12 кВт. Станцию подключают к мониторингу через приложение DeyeCloud (как это сделать).

Разъёмы снизу:

• PV1 и PV2 — входы панелей;
• COM1 и COM2 — вводы для кабелей связи;
• BATTERY — батарея;
• GEN, LOAD и GRID — генератор, резервная линия и сеть;
• WIFI — разъём Wi-Fi.

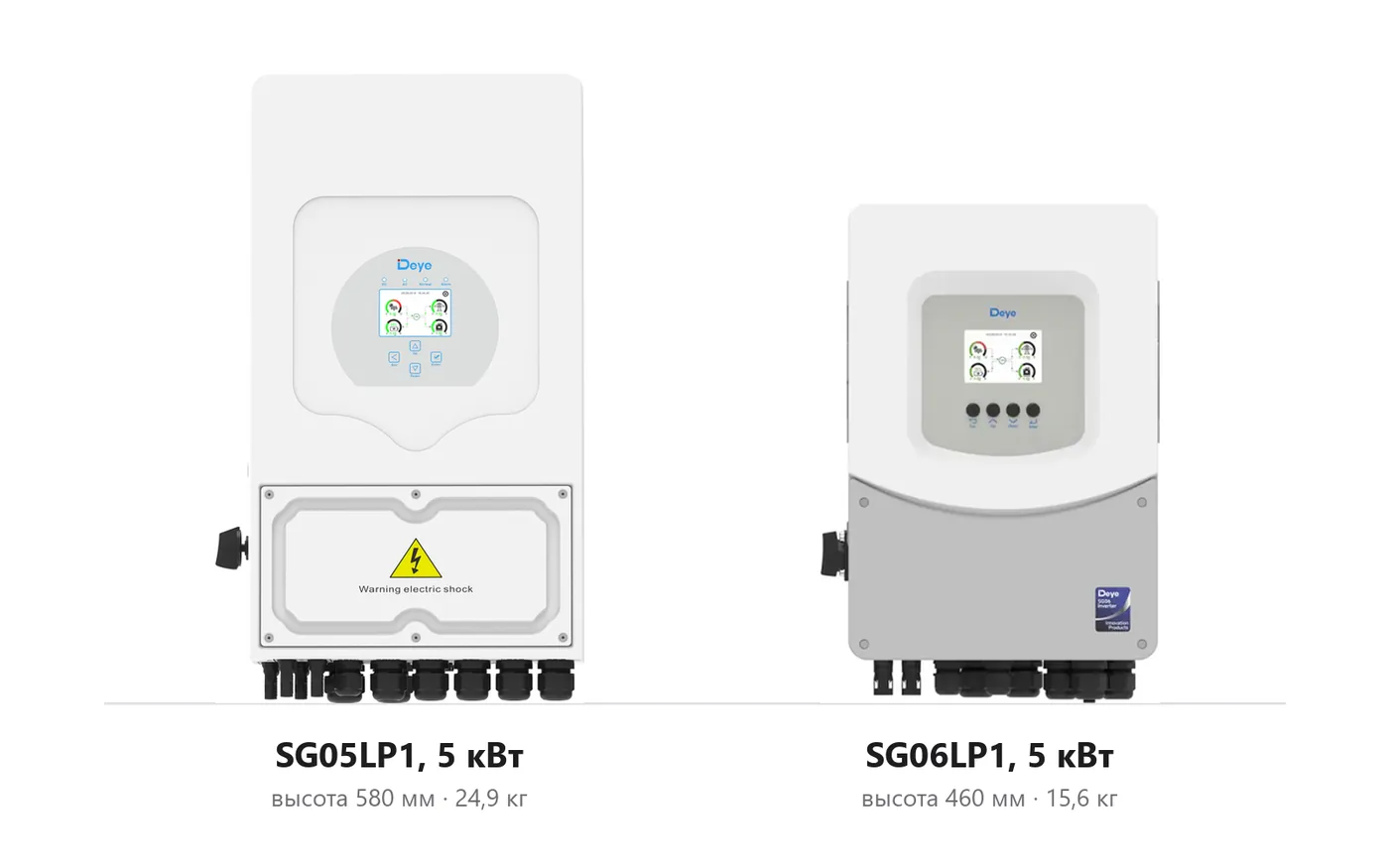

Вентилятора нет у обеих серий до 6 кВт — тепло отводит радиатор, а вентиляторы стоят только у моделей на 7 кВт и выше. Поэтому и паспортный шум у SG05LP1 и SG06LP1 одинаковый, ниже 45 дБ. Зато SG06LP1 на 3–6 кВт стал больше чем на треть легче и ниже на 12 см, его проще поднять и закрепить на стене.

SG05LP1 и SG06LP1 на 5 кВт

Чаще всего спрашивают про однофазные модели на 5–6 кВт. Электрика у SUN-5K-SG05LP1 и SUN-5K-SG06LP1 одинаковая. Батарея 48 В (40–60 В), ток заряда и разряда 120 А, до 10 000 Вт панелей с напряжением до 500 В, два MPPT по 18 А, КПД 97,6 % (европейский 96,5 %), шум ниже 45 дБ, IP65, охлаждение радиатором без вентилятора, до 16 инверторов в параллель. Отличается остальное:

На 6 кВт картина та же: ток заряда у обеих 135 А, а сквозной ток у SG05LP1 40 А против 50 А у SG06LP1.

SG05LP1 и SG06LP1 на 10 кВт

У старших моделей корпус почти не изменился, зато поменялись входы для панелей. Одинаково у SUN-10K-SG05LP1 и SUN-10K-SG06LP1: до 20 000 Вт панелей, охлаждение вентилятором, вес 24,9 кг.

Модели на 12 кВт в серии SG05LP1 нет, а у SG06LP1 она есть: ток заряда до 250 А, до 24 000 Вт панелей, три MPPT на 36 + 36 + 18 А, сквозной ток 70 А.

Сквозной ток: 50 и 65 ампер

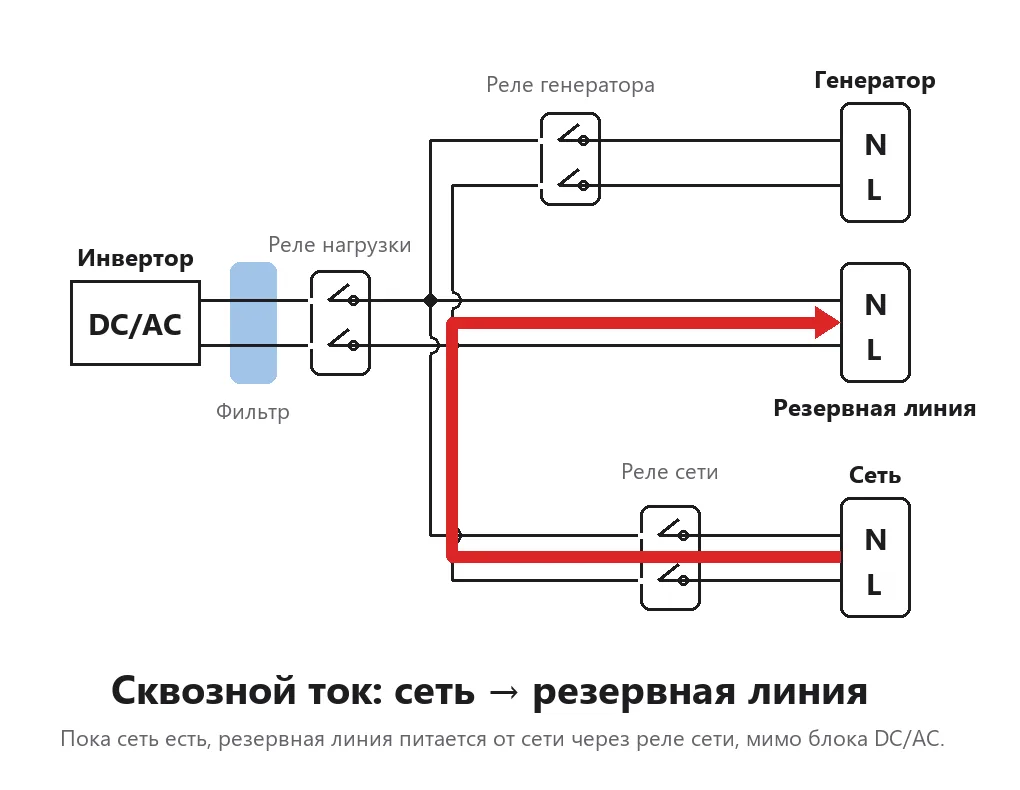

Пока сеть есть, резервная линия (порт LOAD) питается от сети через реле внутри инвертора. Сквозной ток — сколько ампер это реле пропускает длительно. У SUN-5K-SG05LP1 это 35 А, около 8 кВт нагрузки при 230 В. У SG06LP1 на 3–6 кВт — 50 А, около 11,5 кВт. У моделей на 7–10 кВт ток вырос с 50 до 65 А, примерно до 15 кВт.

Значит, на резервную линию можно вывести больше потребителей. Без сети их по-прежнему питает сам инвертор, в пределах своей номинальной мощности и двукратного пика на 10 секунд.

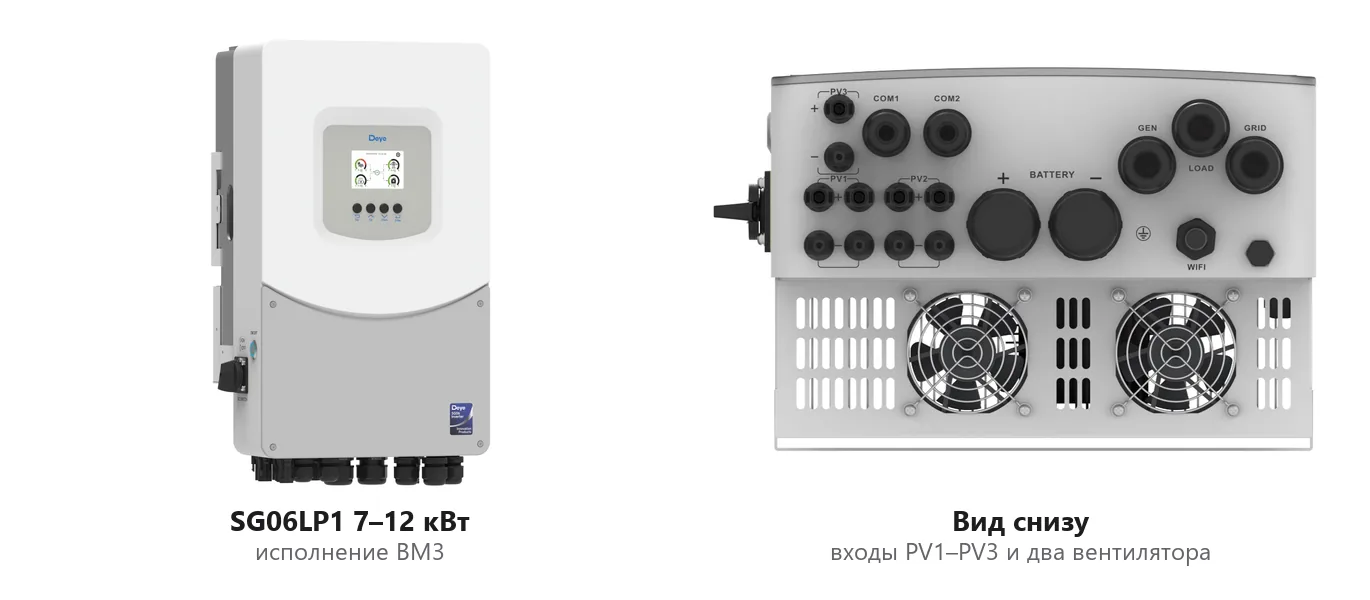

Три MPPT у моделей на 7–12 кВт

Стринг — цепочка последовательно соединённых панелей. MPPT подбирает рабочий режим для своей группы стрингов (подробнее о трекерах). У SG05LP1 на 7–10 кВт трекеров два, на каждый можно завести два стринга. У SG06LP1 на 7–12 кВт их три: на первый заводят два стринга с током до 36 А, на второй и третий — по одному на 18 А. У модели на 12 кВт второй трекер тоже рассчитан на два стринга.

Третий трекер нужен, когда панели стоят на трёх скатах крыши или часть из них к вечеру уходит в тень: каждая группа работает в своём режиме и не тянет вниз остальные. Напряжения прежние — до 500 В на входе, MPPT в диапазоне 150–425 В, — поэтому стринги считают так же, как для SG05.

Что добавили для монтажа

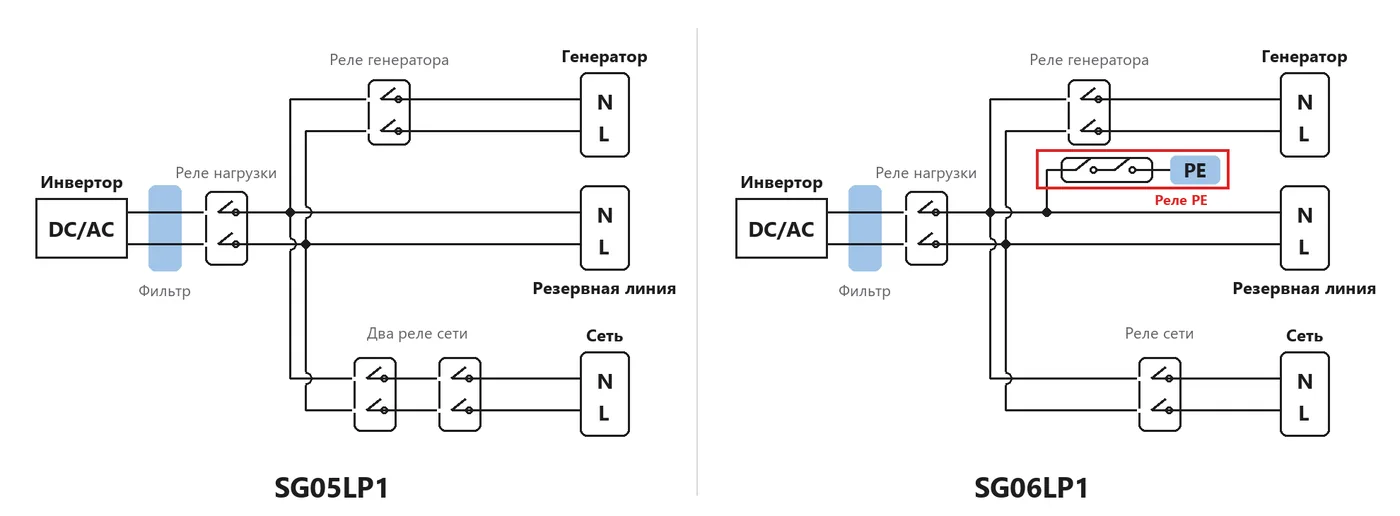

Реле PE. Без сети инвертор сам соединяет нейтраль резервной линии с землёй. На схеме SG05LP1 такого реле нет.

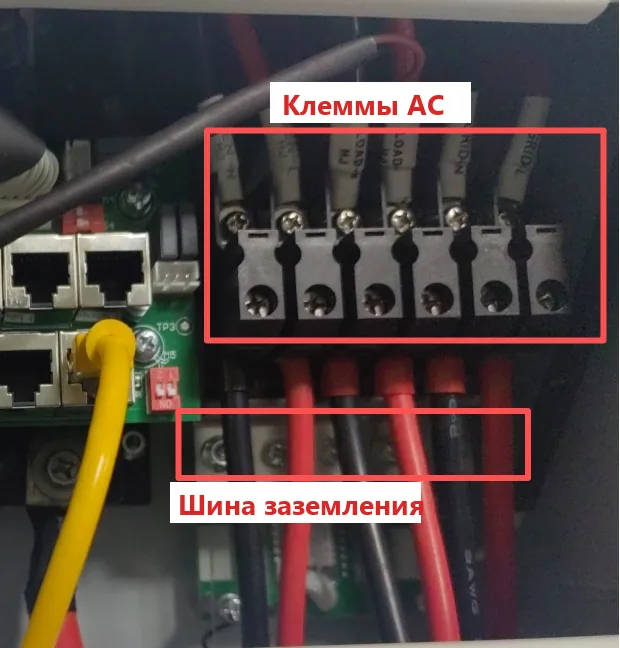

Клеммы AC и шина заземления. Клеммы сети, нагрузки и генератора стоят в один ряд. Отдельной клеммы PE нет, как и у SG04: провода заземления от всех трёх портов сходятся на внутренней шине, и в отсеке подключения освобождается место.

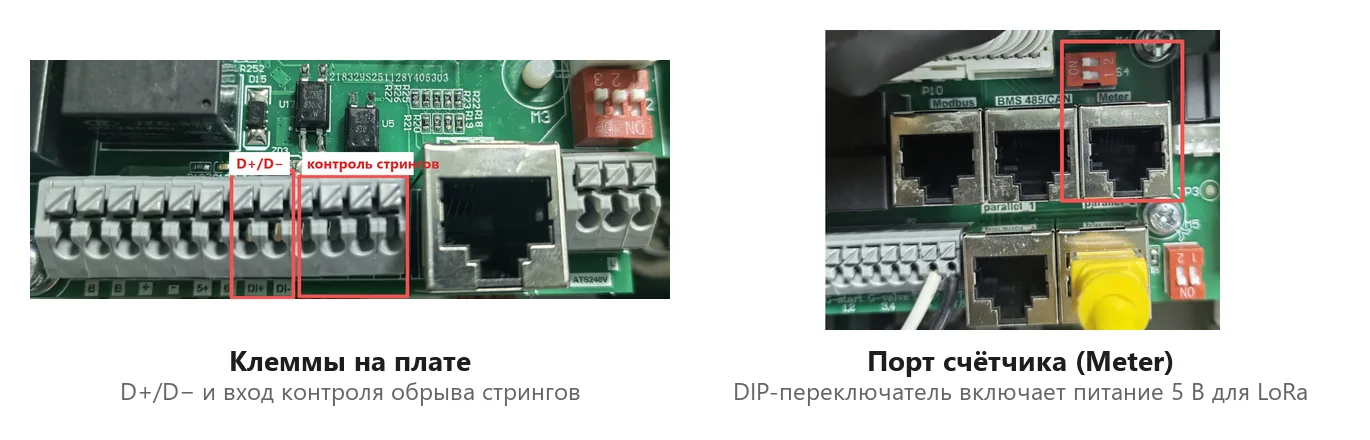

Разъём D+/D−. Сделан для Германии: по немецким правилам (§14a закона EnWG) сетевая компания может внешней командой ограничить потребление из сети до 4,2 кВт. В России такого требования нет.

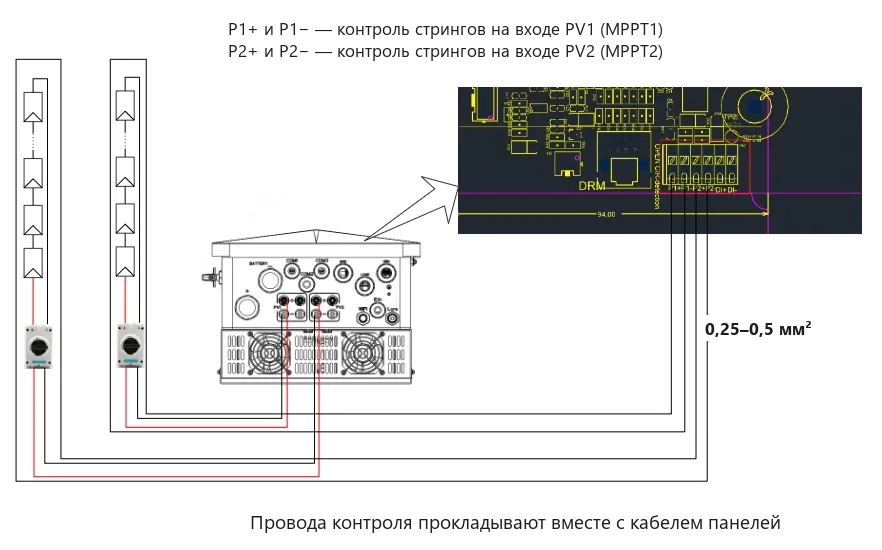

Контроль обрыва стринга. Рядом с разъёмом D+/D− появился вход контроля стрингов. Если отметить в настройках PV1, PV2 или PV3 и включить выключатель DC, инвертор проверяет, подключены ли стринги, и при обрыве выводит на экран предупреждение W05, W06 или W07.

К входу контроля подключают петлю тонкого провода сечением 0,25–0,5 мм². Её прокладывают вдоль каждого стринга вместе с кабелем панелей, но к самим панелям и к кабелям PV она не подключается. Пара P1+ и P1− отвечает за стринги на входе PV1, P2+ и P2− — на входе PV2. Как подключать третий вход у моделей на 7–12 кВт, в материалах Deye не показано.

Питание для LoRa. Порт счётчика выдаёт 5 В постоянного тока для ведущего модуля LoRa — радиоканала к умным устройствам Deye. В нашем каталоге это передатчик SUN-SMART-TX01. Питание включается DIP-переключателем рядом с портом. Из SG05LP1 так умеют модели на 7–10 кВт в исполнении EU-SM2.

Транзисторы SiC, дроссели и высота до 3000 м

Транзисторы SiC. В солнечной части стоят карбид-кремниевые MOSFET. Они переключаются на частоте до 54 кГц, а привычные транзисторы IGBT — на 15–20 кГц. Поэтому меньше искажений тока и потерь на нагрев, а повышающие дроссели стали меньше и легче. Паспортный КПД при этом не изменился: 97,6 % максимальный и 96,5 % европейский у SG05LP1 и SG06LP1.

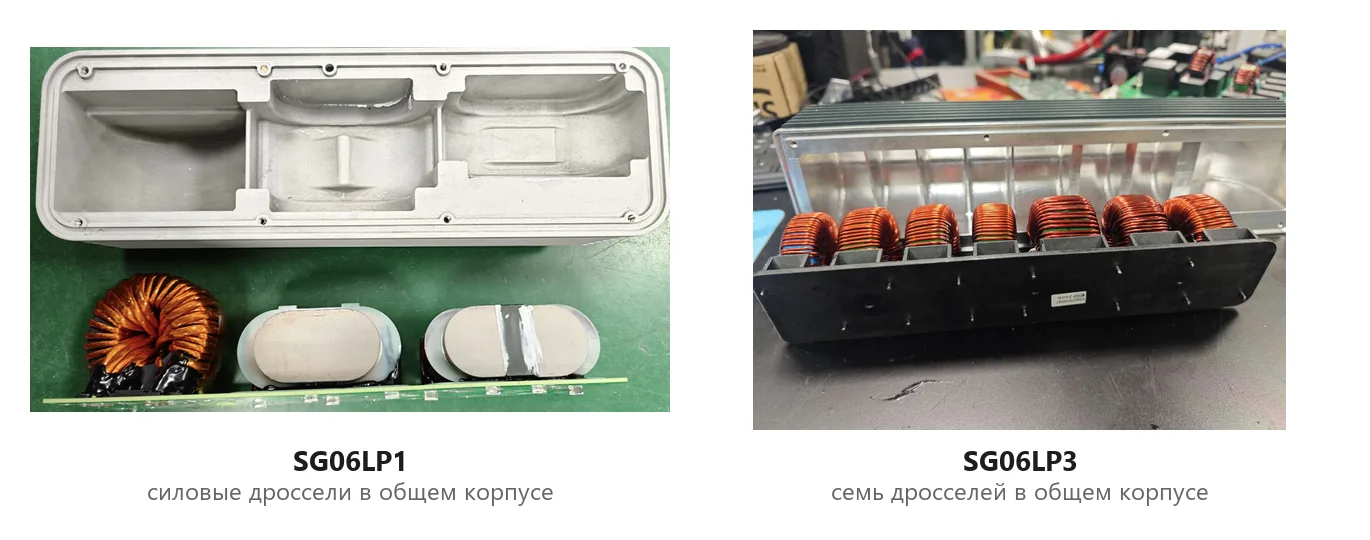

Дроссели в общем корпусе. Силовые дроссели сторон DC и AC собраны в общий корпус: так меньше места и лучше электромагнитная совместимость. У SG06LP1 в нём, по данным Deye, два дросселя, у трёхфазного SG06LP3 — семь.

Высота до 3000 м. Чтобы инвертор работал в разреженном воздухе, Deye поставила детали с меньшим нагревом (те же SiC-транзисторы), увеличила изоляционные зазоры и доработала фильтры. Для большинства регионов это неважно, а в горах Кавказа и Алтая пригодится: SG05LP1 рассчитан на высоту до 2000 м.

Новое меню — и для однофазных SG05

Вместе с SG06 вышло обновление прошивки. По данным Deye, его получат и другие однофазные модели на батарею 48 В. Ниже — экраны инвертора, интерфейс на английском, как на самом устройстве. Главные новые поля обведены красным.

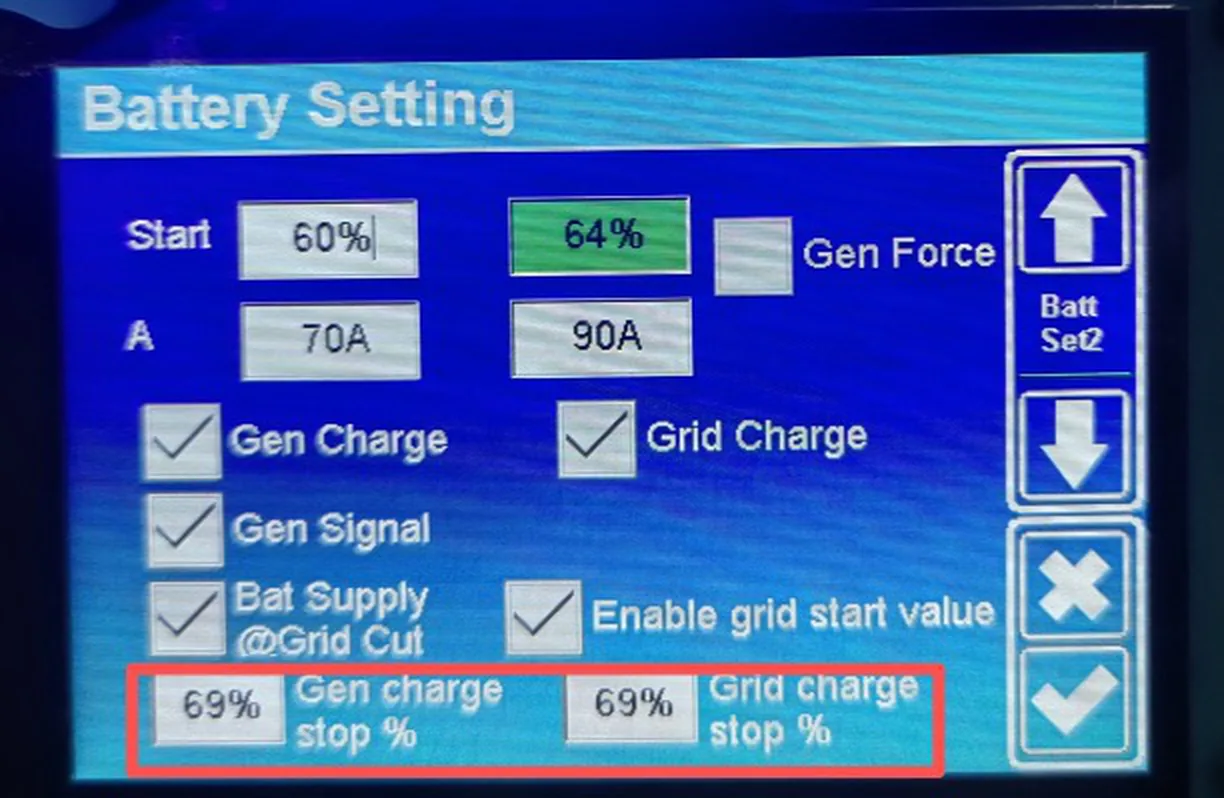

Пороги заряда от генератора и сети. На экране Battery Setting появились поля Gen charge stop % и Grid charge stop %. Когда расписание (TOU) выключено, инвертор заряжает батарею от генератора или сети до этого уровня заряда (SoC) и останавливается. Галочка Enable grid start value включает порог начала заряда от генератора, подключённого к порту сети: заряд начинается, когда SoC ниже значения Start, и останавливается выше Grid charge stop %.

Отключение генератора по заряду. Галочка Bat Supply @Grid Cut работает, когда генератор подключён к порту сети, расписание TOU выключено, а галочка Enable grid start value включена. Как только батарея зарядилась выше заданного уровня, инвертор размыкает реле этого порта.

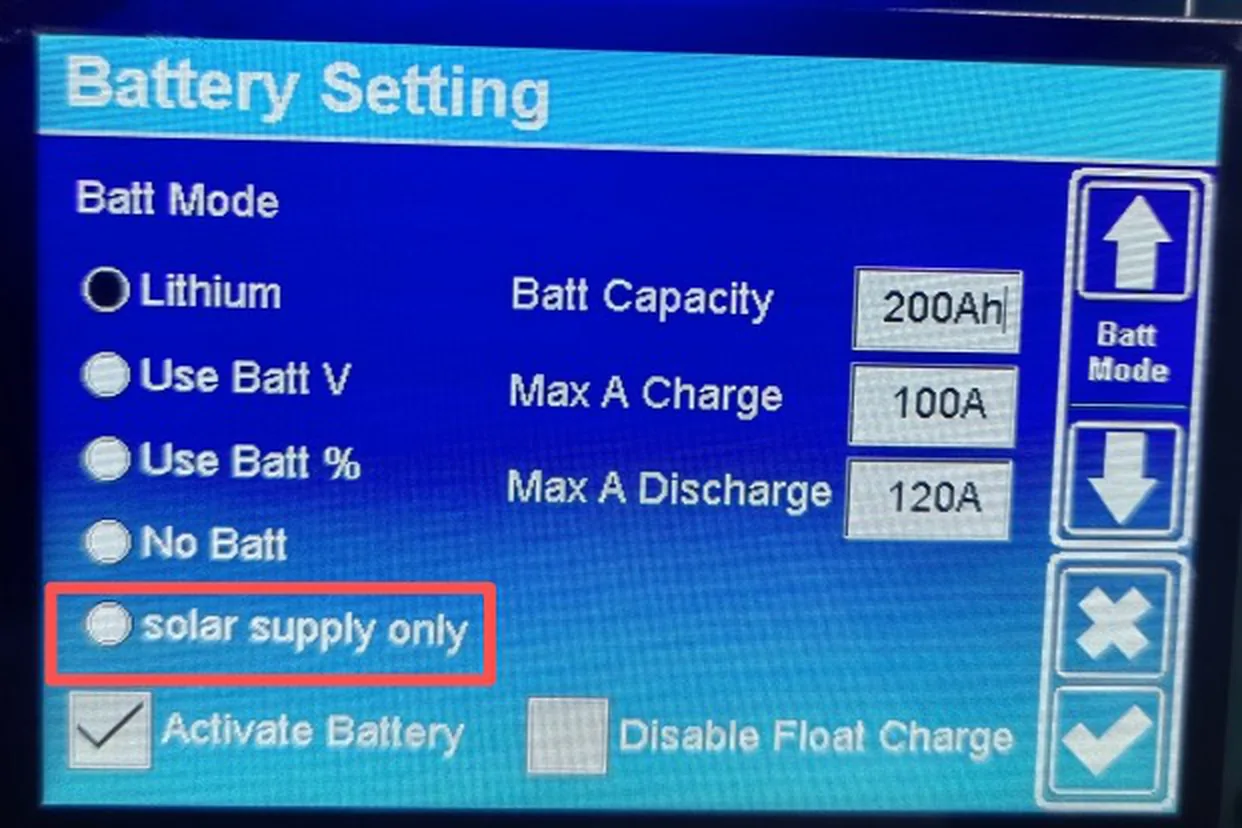

Только от солнца. В списке режимов батареи появился пункт solar supply only. При отключении сети инвертор питает нагрузку от панелей без батареи. Deye пишет, что функцию ещё дорабатывают.

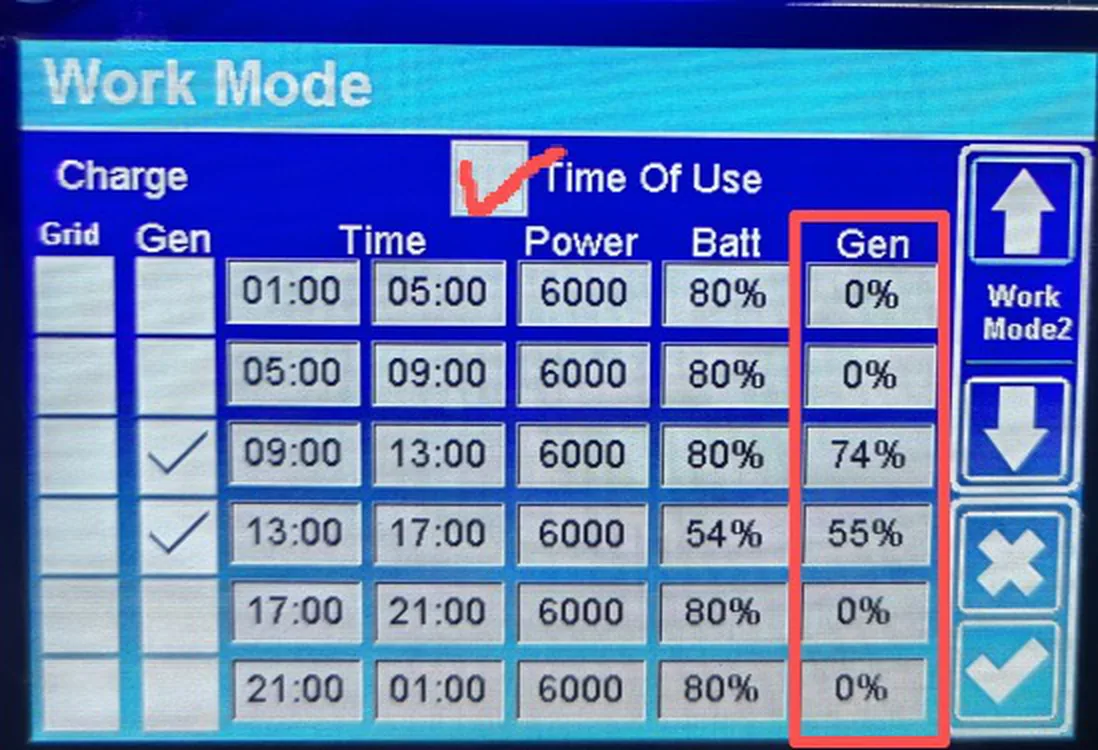

Заряд от генератора по расписанию. В таблице расписания (Time Of Use) добавилась колонка Gen. Для каждого периода задают свой целевой SoC заряда от генератора, в дополнение к целевому уровню в колонке Batt.

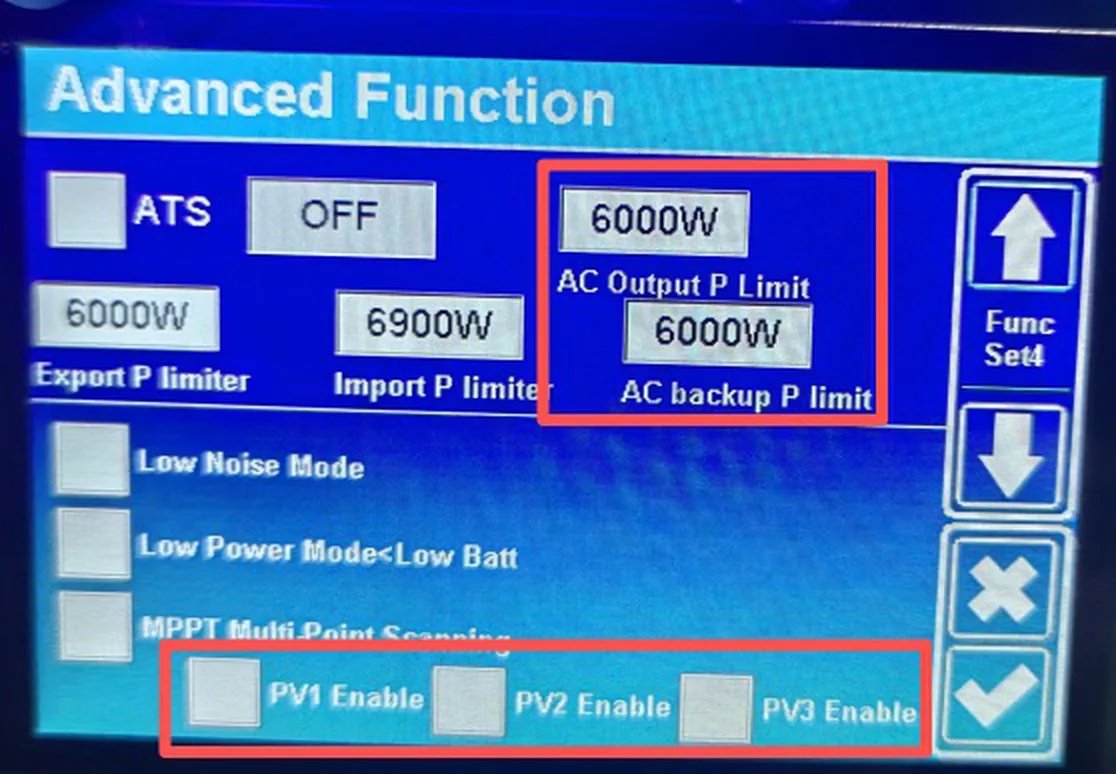

Ограничения мощности. AC Output P Limit задаёт предел обмена с сетью — и потребления, и отдачи. AC backup P limit ограничивает мощность на резервную линию без сети. Там же галочки PV1, PV2 и PV3 Enable включают контроль обрыва стрингов. Предупреждения W05–W07 входят в обновление, но, судя по материалам Deye, без отдельного входа контроля, который есть у SG06, работать не будут.

Что ещё умеет SG06

Ниже — возможности, которые Deye перечисляет в презентации SG06. Многие из них были и у SG05:

• мощность панелей до 200 % от мощности инвертора: к модели на 5 кВт подключают до 10 000 Вт панелей, в работу она берёт до 8 000 Вт;
• переход на резерв за 4 мс у SG06LP1 и за 10 мс у SG06LP3;
• подключение к уже работающей сетевой солнечной станции по переменному току (AC-coupling);
• до 16 однофазных или до 10 трёхфазных инверторов в параллель;
• срезание пиков потребления из сети, чтобы снизить счёт, и пиков нагрузки на генератор, чтобы экономить топливо и продлить его ресурс;
• генераторный порт работает ещё и как выход для управляемой нагрузки (Smart Load) и как вход для AC-coupling;
• литиевые и свинцово-кислотные батареи, защита батареи от глубокого разряда и активация разряженной батареи;
• заряд и разряд по расписанию или по меняющейся цене электроэнергии (Deye Copilot), подключение к системам управления энергией (EMS) и виртуальным электростанциям (VPP).

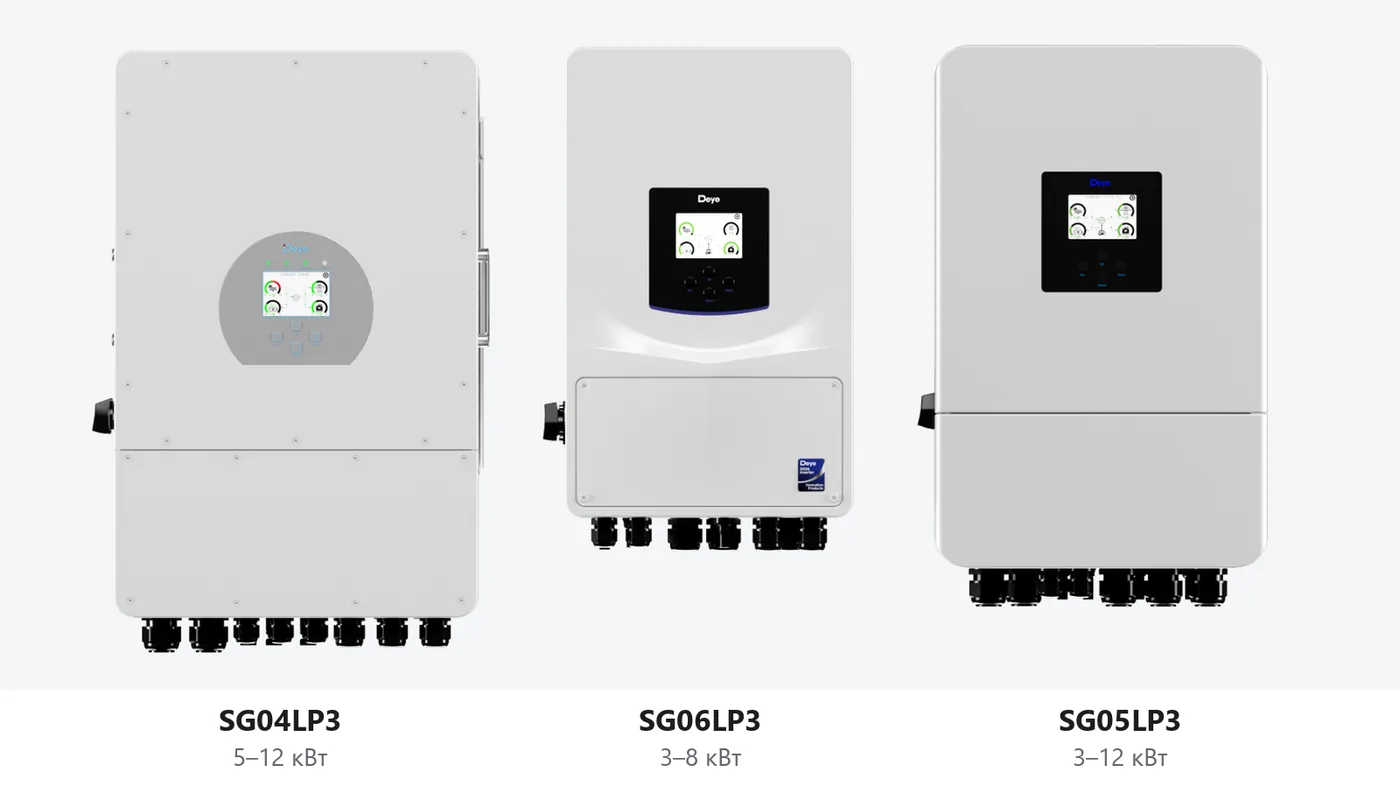

Трёхфазные: SG05LP3 и SG06LP3

Дизайн корпуса SG06LP3 Deye собрала из удачных решений SG04 и SG05, а по электрике SG06LP3 повторяет SG05LP3 тех же мощностей. Одинаково у моделей на 6 кВт: батарея 48 В, ток заряда 135 А, до 12 000 Вт панелей с напряжением до 800 В, два MPPT по 20 А. Сквозной ток тоже одинаковый, 45 А, высота установки до 3000 м, в параллель — до 10 инверторов. Отличаются вес и шум:

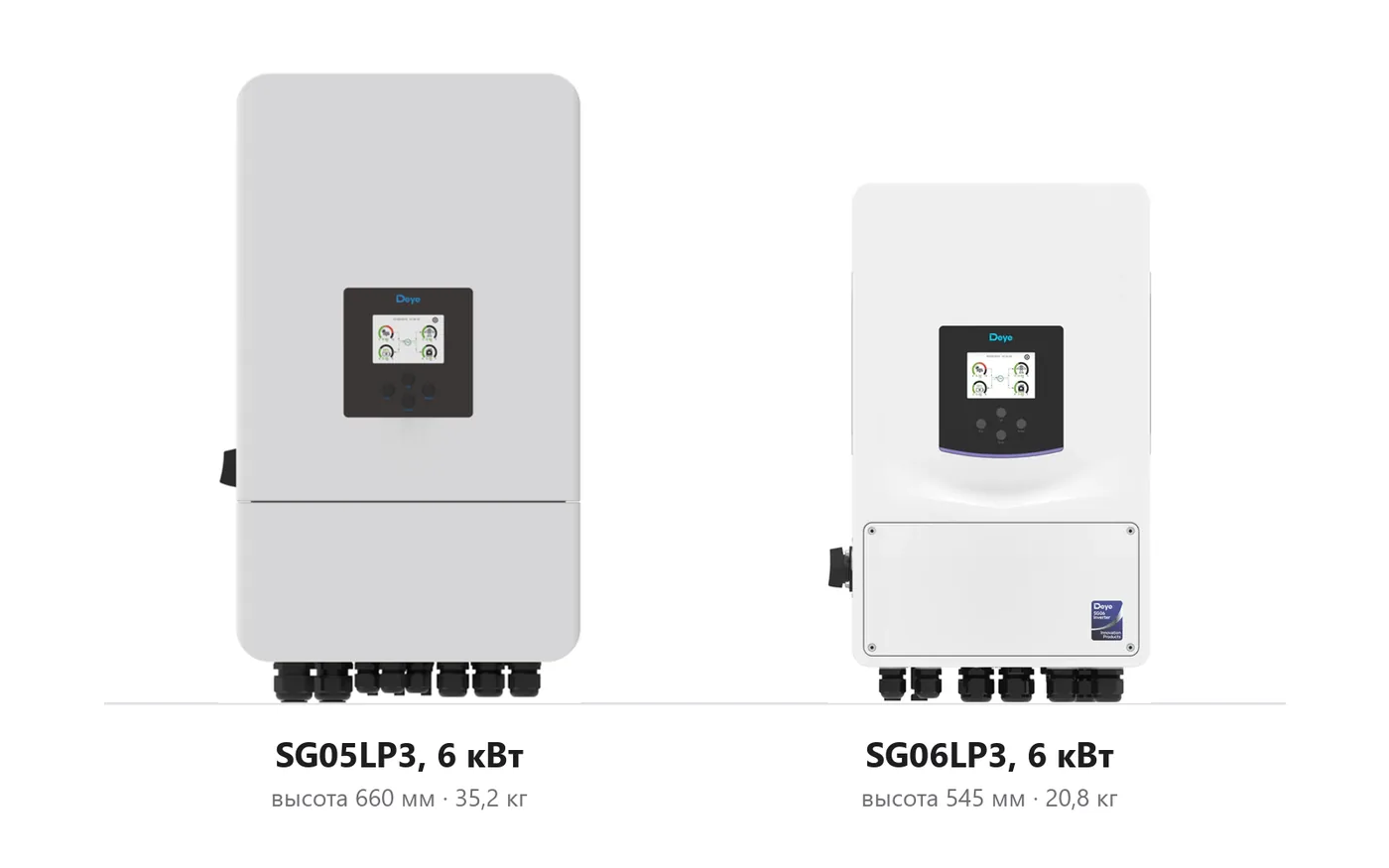

SG06LP3 легче на 14 кг. Шум, по данным Deye, — 44 дБ. Карбид-кремниевые транзисторы стоят и в солнечной части, и в преобразователе батареи. У исполнения CM передняя панель чёрная, кнопки резиновые. Разъём D+/D− и питание 5 В для LoRa есть и у трёхфазной модели, вход контроля стрингов — опция. Реле PE в материалах Deye упомянуто только для однофазной.

Европейский КПД у SG06LP3 по паспорту чуть ниже: 96,5 % против 97,0 %. Цифры по этой серии Deye называет данными опытных образцов и обещает уточнить к серийному выпуску. В разных материалах размеры и вес немного расходятся: глубина от 205 до 220 мм, высота 545 или 560 мм, вес от 19,5 до 21,9 кг.

Мощнее 8 кВт серии SG06LP3 нет. Для трёхфазной системы на 10–12 кВт есть SG05LP3 и SG04LP3, на 14–20 кВт — SG05LP3 старшей серии, например SUN-15K-SG05LP3.

Батареи и панели подходят к обеим сериям

Батарейная часть у SG05 и SG06 по паспорту одинаковая: свинцово-кислотные или литиевые батареи 48 В, диапазон 40–60 В, один вход, заряд литиевых батарей по сигналам системы управления батареей (BMS). Исключение — модель SG06LP1 на 3 кВт под батарею 24 В, её мы не поставляем. Токи заряда до 7 кВт совпадают. На 7,6 и 8 кВт у SG06LP1 на 5 А меньше (185 А против 190 А), на 10 кВт больше (220 А против 210 А). Конкретную батарею сверяйте по таблице совместимости.

Напряжения на входах для панелей прежние, поэтому панели, рассчитанные под SG05, подойдут к SG06 той же мощности. У однофазных моделей на 7–12 кВт стринги стоит перераспределить под три трекера.

Что выбрать

Однофазная система на 5–6 кВт. На SUN-5K-SG05LP1 и SUN-6K-SG05LP1 собраны наши комплекты с батареями на 5 и 6 кВт. SG06LP1 той же мощности стоит взять в трёх случаях: инвертор нужно повесить на лёгкую стену или поставить без помощника (SG06LP1 на 9 кг легче); на резервной линии больше 35–40 А нагрузки, пока есть сеть (без сети инвертор держит свои 5–6 кВт); объект в горах выше 2000 м. Срок поставки SG06LP1 подскажет инженер.

Однофазная система на 7–12 кВт. Здесь сильнее SG06LP1: три MPPT, сквозной ток 65 А и модель на 12 кВт. На SUN-10K-SG06LP1 собраны наши комплекты на 10 кВт.

Три фазы до 8 кВт. SG06LP3 на 14 кг легче SG05LP3 и тише. Цифры по нему пока предварительные, срок поставки подскажет инженер.

Три фазы от 10 кВт. SG05LP3 и SG04LP3: SG06 таких мощностей нет.

SG05LP1 уже работает. Менять его нет смысла: батареи и панели те же, а новые настройки прошивки Deye выпускает и для других однофазных моделей.

Если не уверены, какая модель подойдёт, — подберём систему под вашу нагрузку.
