На стену
Стена должна выдержать около 45 кг — вес одной батареи. Кронштейны есть в коробке батареи. Зазоры: по бокам от 200 мм, сверху от 300 мм, от пола от 400 мм.

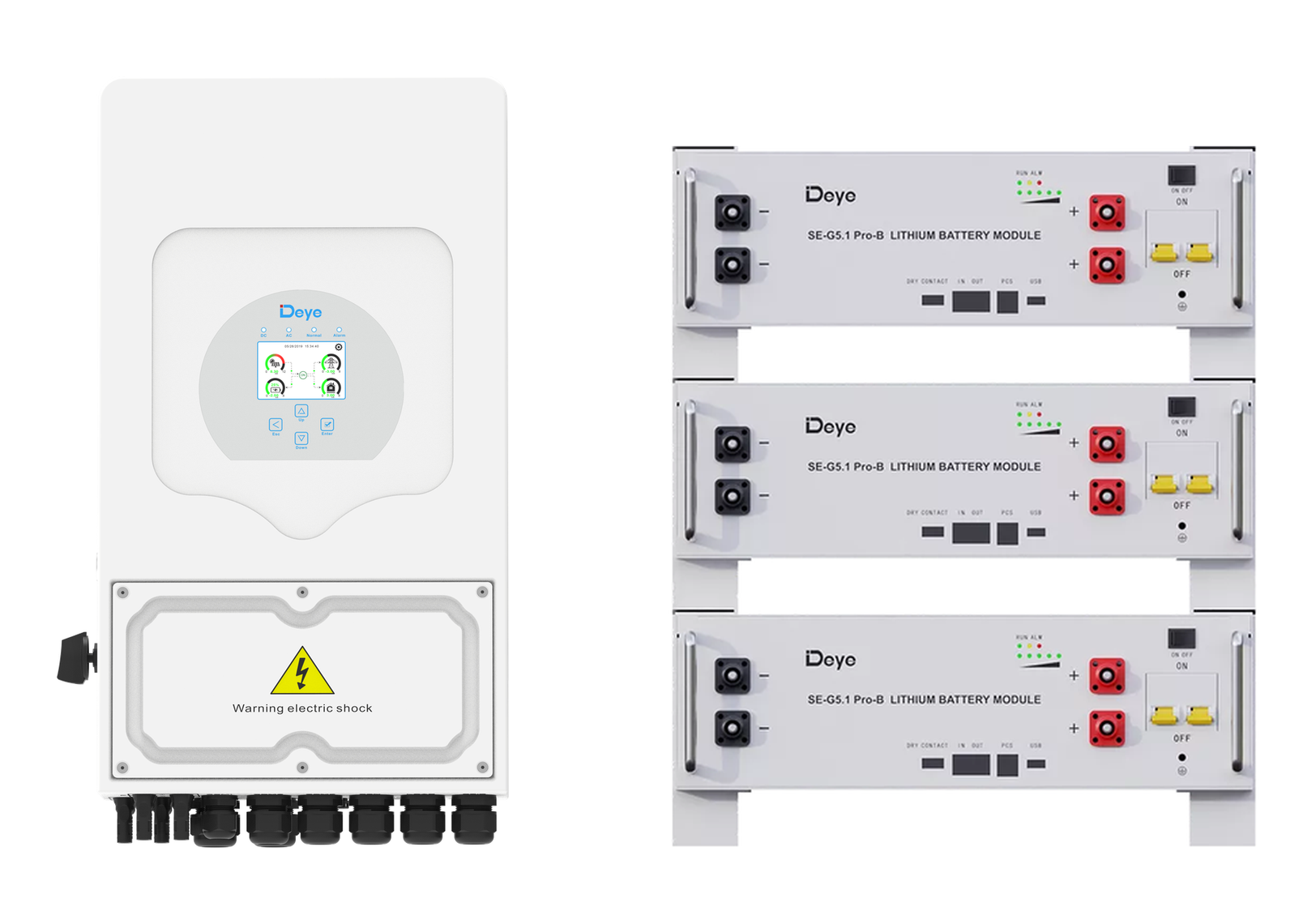

Инвертор SUN-5K-SG05LP1, 1 фаза3 батареи SE-G5.1 Pro-B по 5,12 кВт·чLiFePO4
Когда сеть пропадает, инвертор питает резервную линию дома от батарей и солнечных панелей; от трёх батарей она может длительно брать до полной мощности инвертора, 5 кВт. Инвертор и батареи подходят друг другу по напряжению и связи.
Рекомендуемый состав: даже на полном токе инвертора батареи работают в рекомендованном режиме. Как подбираем →
Пока на складе есть батареи для этого комплекта, количество ограничено
Цена с НДС за инвертор и три батареи. Солнечные панели, монтаж и доставка не входят.
Продавец — ООО «НТ», официальный дилер Deye · Условия цены →
Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту.
Один инвертор и три батареи Deye с одной ценой. Комплектом на 31 000 ₽ дешевле, чем те же позиции по ценам их карточек на deye.shop.
| Позиция | Количество | Цена за шт. | Сумма |
|---|---|---|---|
 | 1 шт. | 139 000 ₽ | 139 000 ₽ |
 | 3 шт. | 159 000 ₽ | 477 000 ₽ |
| По ценам позиций | 616 000 ₽ | ||
| Цена комплекта, пока на складе есть батареи для него | 585 000 ₽ | ||
Цена с НДС за инвертор и три батареи. Солнечные панели, монтаж и доставка не входят. Условия цены и продавец
Перечень — по фактической поставке; штатная комплектация — по упаковочному листу Deye.
Батареи той же модели SE-G5.1 Pro-B: каждая добавляет 5,12 кВт·ч запаса. Мощность можно нарастить, подключив параллельно ещё такие же инверторы: до 16 инверторов одной модели. Схему расширения проверит инженер.
Число батарей подбираем по току. Инвертор SUN-5K-SG05LP1 заряжает и разряжает их током до 120 А, и этот ток делится между батареями поровну: чем их больше, тем спокойнее работает каждая.
| Батарей | Запас | На батарею при полном токе инвертора | Длительно от батарей | Цена комплекта |
|---|---|---|---|---|
| 2 батареиминимальный | 10,24 кВт·ч | около 60 А | до 5 кВт | 434 000 ₽по отдельности 457 000 ₽ |
| 3 батареирекомендуемыйэтот комплект | 15,36 кВт·ч | около 40 А | до 5 кВт | 585 000 ₽по отдельности 616 000 ₽ |
В этом комплекте 3 батареи. Рекомендуемый состав: даже на полном токе инвертора на каждую батарею приходится около 40 А — не больше рекомендованных Deye 50 А.
Инвертор Deye 5 кВт заряжает и разряжает батареи током до 120 А. Одна батарея SE-G5.1 Pro-B рассчитана на 2,5 кВт: рекомендуемый ток 50 А, максимальный 100 А.
Сравнивайте комплекты по двум цифрам: сколько киловатт-часов запасают батареи и сколько киловатт они могут отдать.
Панели, сеть, генератор и батареи работают через один инвертор. Выберите ситуацию, и схема покажет, куда идёт энергия.
Сеть пропала. Инвертор отключается от неё и питает резервную линию дома от панелей и батарей. Что войдёт в эту линию, решают при монтаже: розетки, подключённые мимо инвертора, останутся без света.
Режим, потоки энергии и заряд батарей видны на экране инвертора (цветной сенсорный). Следить за режимом, потоками энергии и зарядом батарей можно в приложении DeyeCloud: Wi-Fi-логгер входит в комплект.
Время без сети зависит от того, сколько берёт резервная линия дома.
Инвертор можно ставить на улице, под навесом. Батареи — только в помещении, вдали от тепла и солнца: заряжаются они при 0…+55 °C, поэтому мороза там быть не должно. Крепёж для всех трёх способов лежит в коробке батареи.
Стена должна выдержать около 45 кг — вес одной батареи. Кронштейны есть в коробке батареи. Зазоры: по бокам от 200 мм, сверху от 300 мм, от пола от 400 мм.
Батарея стоит на четырёх уголках из коробки, ими же две батареи скрепляют между собой. Подставка не нужна.
Высота батареи 3U, уши для шкафа есть в коробке. Нужен шкаф глубиной от 600 мм, в комплект он не входит.
По руководству батареи SE-G5.1 Pro-B, раздел 5.2.
Класс защиты: у инвертора IP65, у батарей IP20.
По руководствам Deye батареи устанавливают обученные специалисты, а заводская гарантия не покрывает повреждения из-за неправильного монтажа. Монтаж под ключ, инженерная компания — член СРО. Как проходит монтаж →
Ёмкость комплекта — 15,36 кВт·ч: три батареи по 5,12 кВт·ч. Ниже параметры каждой позиции.
| Инвертор Deye 5 кВт, 1 фазаSUN-5K-SG05LP1-EU-AM2-P | |
|---|---|
| Батарея | |
| Тип | свинцово-кислотная или литий-ионная, 48 В |
| Диапазон напряжения | 40–60 В |
| Макс. ток заряда и разряда | 120 А |
| Заряд литиевой батареи | подстраивается под её систему управления (BMS) по CAN или RS485 |
| Вход для батареи | один: несколько батарей соединяют параллельно между собой и подключают к нему одной линией |
| Солнечные панели | |
| Макс. мощность панелей | 10 000 Вт |
| Макс. входная мощность | 8000 Вт |
| Макс. напряжение | 500 В |
| Стартовое напряжение | 125 В |
| Диапазон MPPT | 150–425 В |
| Номинальное напряжение | 370 В |
| Макс. рабочий ток | 18+18 А |
| Макс. ток КЗ | 27+27 А |
| Входов MPPT / стрингов на вход | 2 / 1+1 |
| Сеть и нагрузка | |
| Номинальная мощность | 5000 Вт |
| Макс. полная мощность | 5500 ВА |
| Ном. ток вход/выход | 22,7/21,7 А |
| Макс. ток вход/выход | 25/23,9 А |
| Сквозной ток сеть → нагрузка | 35 А |
| Пиковая мощность без сети | вдвое выше номинальной, 10 с |
| Коэффициент мощности | от 0,8 опережающего до 0,8 отстающего |
| Напряжение | 220/230 В (0,85–1,1 Un), L+N+PE |
| Частота | 50 Гц (45–55), 60 Гц (55–65) |
| Гармоники тока THDi | < 3 % от номинала |
| Постоянная составляющая | < 0,5 % In |
| КПД | |
| Максимальный КПД | 97,6 % |
| Европейский КПД | 96,5 % |
| КПД MPPT | > 99 % |
| Защита | |
| Встроенная | переполюсовка DC, перегрузка и КЗ на выходе AC, перегрев, перенапряжение AC, контроль DC-составляющей, AFCI (опция), защита от островного режима, выключатель DC, контроль изоляции и тока утечки |
| Импульсные перенапряжения | тип II (DC), тип II (AC) |
| Общие данные | |
| Экран | цветной сенсорный |
| Связь | RS485, CAN; Wi-Fi-логгер для DeyeCloud в комплекте |
| Рабочая температура | −40…+60 °C, выше +45 °C инвертор снижает мощность |
| Влажность | 0–100 % по даташиту; место установки — без осадков, влажность не выше 95 % |
| Высота | до 2000 м |
| Шум | < 45 дБ |
| Класс защиты | IP65 |
| Топология | без гальванической развязки по PV, с развязкой по батарее |
| Охлаждение | радиатор, без вентилятора |
| Габариты Ш × В × Г | 330 × 580 × 232 мм, без разъёмов и кронштейна |
| Вес | 24,9 кг |
| Гарантия | 5 лет |
| Возможности | |
| Генератор | вход GEN, заряд батарей от генератора, автозапуск через сухой контакт; только в схеме без сети |
| Расписание | до 6 периодов заряда и разряда в сутки |
| Параллельная работа | до 16 инверторов одной модели |
| Солнечная электростанция | подключается к уже работающей по переменному току (AC-coupling) |
| Батарея SE-G5.1 Pro-BSE-G5.1-PRO-B · в комплекте 3 шт. | |
|---|---|
| Основные параметры | |
| Тип | LiFePO4, без кобальта |
| Ёмкость | 100 А·ч, 5,12 кВт·ч |
| Напряжение | номинальное 51,2 В, рабочее 43,2–57,6 В |
| Глубина разряда | 90 % по руководству Deye; 100 % по даташиту: полезная ёмкость 5,12 кВт·ч при токе 0,5C и 25 °C |
| Ток заряда и разряда | рекомендованный 50 А, макс. 100 А, пиковый 150 А до 2 мин при 25 °C; зависит от температуры и уровня заряда |
| Номинальная мощность | 2,5 кВт |
| Встроенный автомат | 125 А, 2 полюса, 60 В DC |
| Ресурс и гарантия | |
| Ресурс | от 6000 циклов при 25 °C и токе 0,5C, до 70 % ёмкости (даташит); в руководстве — при 90 % глубины разряда, до 80 % ёмкости |
| Энергооборот | 16 МВт·ч до 70 % ёмкости (даташит) |
| Гарантия | 10 лет на условиях гарантийного письма Deye |
| Условия работы | |
| Температура заряда | 0…+55 °C; с подогревом (опция) от −20 °C |
| Температура разряда | −20…+55 °C |
| Температура хранения | 0…+35 °C |
| Влажность / высота | 5–95 % / до 2000 м |
| Класс защиты | IP20, только в помещении |
| Охлаждение | естественное |
| Конструкция | |
| Габариты Ш × В × Г | 440 × 133 × 540 мм, 3U |
| Вес | около 45 кг |
| Установка | на стену, на пол стопкой, в шкаф 19" глубиной от 600 мм |
| Индикация | 5 светодиодов уровня заряда; 3 светодиода: работа, тревога, защита |
| Связь | CAN 2.0 и RS485 с инвертором; RJ45 между батареями; USB для обновления прошивки; сухой контакт |
| Обслуживание | не требуется; раз в год заряжать выше 80 % |
| Сертификаты производителя (международные) | UN38.3, IEC 62619, CE, UK, VDE 2510‑50, CEI 0‑21, FCC, UL 1973, UL 9540A |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
По официальным даташитам и руководствам Deye для SUN-5K-SG05LP1-EU-AM2-P и SE-G5.1 Pro-B; характеристики инвертора — как в его карточке на deye.shop. Перевод и адаптация deye.shop, рендеры и фото Deye.
Продавец — ООО «НТ», ИНН 6165178413, ОГРН 1126165013325, 344095, г. Ростов-на-Дону, ул. Штахановского, 29а, оф. 311/1. Реквизиты →
Продавец — ООО «НТ», ИНН 6165178413, ОГРН 1126165013325. Реквизиты →
Подходят по напряжению и связи. Батарея работает в диапазоне 43,2–57,6 В, инвертор принимает батареи 40–60 В. Первая батарея подключается к инвертору кабелем связи из своей коробки и передаёт данные по CAN или RS485; у инвертора по характеристикам Deye тоже есть CAN и RS485. Протокол, токи заряда и пороги инженер выставит на пусконаладке.
Рекомендуем 3 батареи: тогда даже на полном токе инвертора, до 120 А, каждая батарея работает в рекомендованном Deye режиме, не больше 50 А. Минимум — 2 батареи: на каждую приходится больше рекомендованных 50 А, поэтому ток инвертора ограничивают в настройках. В этом комплекте 3 батареи, это рекомендуемый состав. Сколько батарей нужно вашему дому, инженер посчитает бесплатно.
Зависит от того, сколько берёт резервная линия. В трёх батареях 15,36 кВт·ч, использовать можно около 90 %. При нагрузке 1 кВт запаса хватит примерно на 13,5 часа, при 2 кВт — примерно на 6,5 часа, на длительной мощности от батарей, около 5 кВт, — примерно на 2,5 часа. Потери на преобразование в расчёт не входят, поэтому на деле время будет меньше, а днём его добавят панели. Время для вашего дома инженер посчитает бесплатно.
Свет будет на резервной линии: это приборы, подключённые к выходу инвертора для нагрузки. Что в неё войдёт, решают при монтаже. Розетки, подключённые мимо инвертора, при отключении останутся без света. Длительно от трёх батарей резервная линия может брать до полной мощности инвертора, 5 кВт.
Инвертор питает бытовые приборы с двигателем, в том числе холодильник и кондиционер, если вместе с остальной резервной линией и с учётом пусковых токов они укладываются в мощность комплекта: длительно от батарей до полной мощности инвертора, 5 кВт. Пиковая мощность инвертора без сети по характеристикам Deye — вдвое выше номинальной, 10 с. Кондиционеру для повторного пуска нужно не меньше 2–3 минут: если питание пропадёт и быстро вернётся, он может выйти из строя. До установки стоит уточнить у производителя кондиционера, есть ли у него задержка пуска. Нагрузку вашего дома проверит инженер.
В характеристиках Deye время переключения не указано, поэтому цифру мы не называем. Когда сеть пропадает, инвертор сам отключается от неё и переводит резервную линию на батареи и панели. Настройки резервного режима инженер выставит на пусконаладке.
Для резерва не обязательны: батареи заряжаются от сети, в том числе ночью по дешёвому тарифу, или от генератора. Панели можно подключить сразу или позже: до 10 кВт панелей на 2 входа, для разных скатов крыши. В комплект они не входят.
Можно: по характеристикам Deye — вход GEN, заряд батарей от генератора, автозапуск через сухой контакт; только в схеме без сети. Генератор питает резервную линию и заряжает батареи. Схему с генератором согласует инженер.
Можно, той же модели SE-G5.1 Pro-B: руководство Deye запрещает объединять батареи разных марок и химии, а также ставить батареи с другой установки. Каждая батарея добавляет 5,12 кВт·ч запаса. Мощность можно нарастить, подключив параллельно ещё инверторы той же модели: до 16 инверторов одной модели. Схему расширения проверит инженер.
Инвертор вешают на стену, кронштейн есть в комплекте. С защитой IP65 его можно ставить на улице под навесом: без прямого солнца, дождя и снега. Батареи ставят только в помещении, вдали от тепла и солнца; заряжаются они при 0…+55 °C, поэтому мороза там быть не должно. Батареи можно повесить на стену, поставить стопкой на пол или в шкаф 19" глубиной от 600 мм. Крепёж для всех трёх способов лежит в коробке батареи.
Руководства Deye требуют, чтобы батареи ставили обученные специалисты, а инвертор подключал специалист. Заводская гарантия не покрывает повреждения из-за неправильного монтажа или пусконаладки. Монтаж под ключ, инженерная компания — член СРО.
Шины DC+ и DC− для подключения батарей, автоматы на сеть и на резервную линию, УЗО, защита линии батарей от сверхтока, провода сети, нагрузки и заземления, а если батареи ставят в шкаф — шкаф 19". Сечение кабеля от шины до инвертора и автомат батареи монтажник подбирает по руководству инвертора. Кабели батарей, силовые и связи, Wi-Fi-логгер для DeyeCloud и трансформаторы тока уже есть в комплекте. Точный список под ваш объект составит инженер.
Обслуживания батареи не требуют, руководство Deye только просит раз в год заряжать их выше 80 %. Deye рекомендует установить батареи не позже чем через три месяца после поставки, а после переразряда зарядить их в течение 48 часов.
Гарантия Deye: 5 лет на инвертор, 10 лет на батареи на условиях гарантийного письма Deye. По даташиту энергооборот батареи — 16 МВт·ч до 70 % ёмкости. Претензии по гарантии принимаем сами, ремонт — через сервисных партнёров Deye в России. Заводская гарантия не покрывает повреждения из-за неправильного монтажа или пусконаладки. Условия гарантии →
