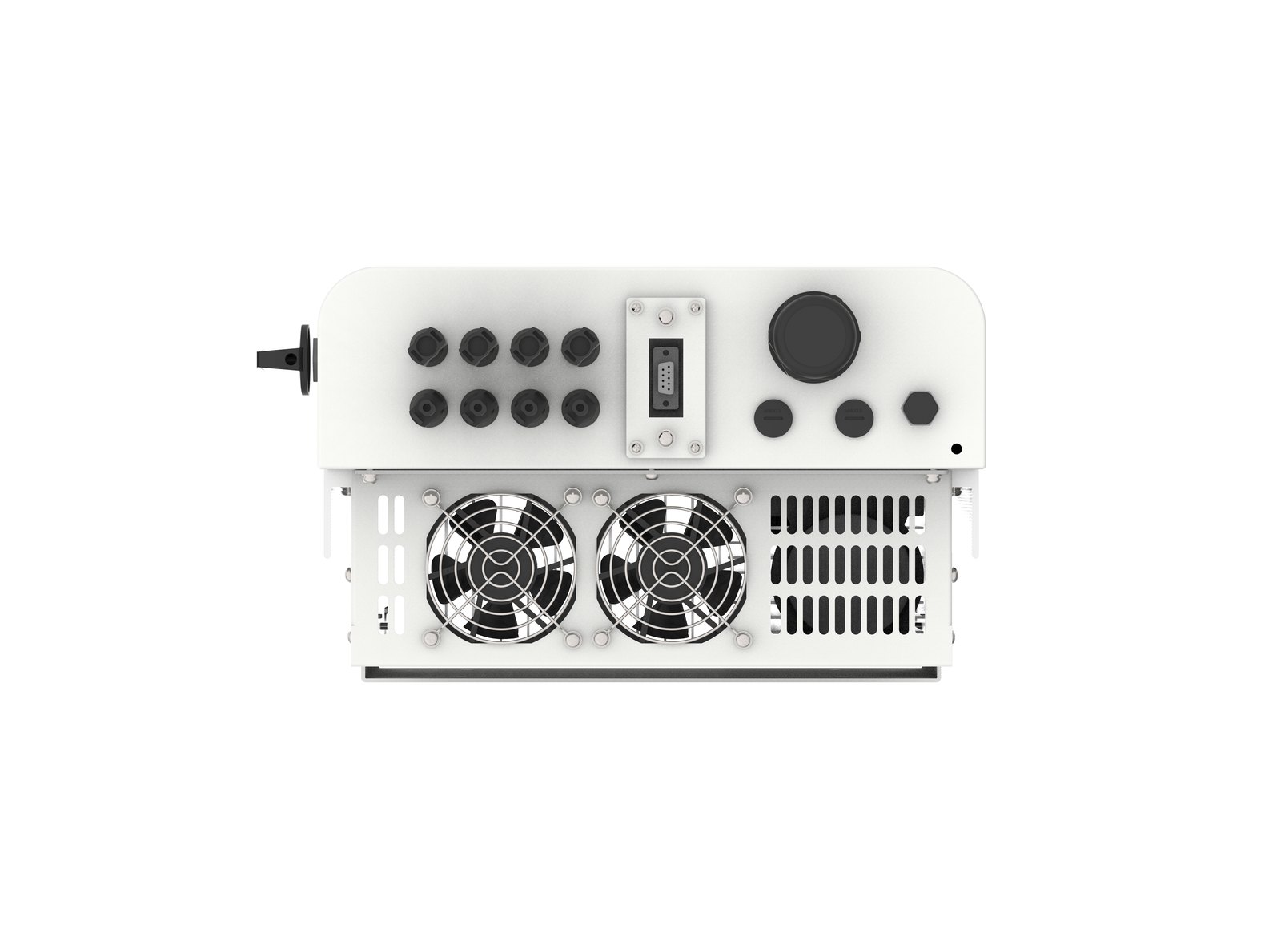

Официальные фото Deye.
Солнечные панели через этот инвертор покрывают дневное потребление дома или предприятия. Когда сеть пропадает, сетевой инвертор отключается: для резерва нужен инвертор с батареей.
| Артикул | SUN-18K-G05 |
| Тип | Сетевой (on-grid) |
| Номинальная мощность | 18 кВт |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Нужен другой документ — напишите на support@deye.shop
SUN-18K-G05 — трёхфазный сетевой инвертор Deye на 18 кВт для сети 380/400 В: два MPPT, вход панелей до 1100 В, КПД до 98,5 %. Подходит для солнечной электростанции без аккумуляторов. Умеет не отдавать энергию в сеть (zero export) со счётчиком или датчиком тока.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Макс. входная мощность PV | 23,4 кВт |
| Сколько мощности от панелей инвертор принимает одновременно. Если панелей больше, в солнечный полдень лишнее срезается. Это нормально и заложено производителем. | |
| Макс. входное напряжение PV | 1100 В |
| Предел напряжения цепочки панелей. Считают по напряжению холостого хода на морозе: зимой оно выше паспортного. Превышение выводит вход из строя, и гарантия такой случай обычно не покрывает. | |
| Стартовое напряжение | 250 В |
| С какого напряжения цепочки инвертор начинает работать от солнца. Короткая цепочка утром и в пасмурную погоду может до него не дотягивать. | |
| Диапазон MPPT | 200–1000 В |
| Окно напряжения, в котором инвертор берёт с панелей максимум. Цепочку подбирают так, чтобы её рабочее напряжение и в жару, и в мороз оставалось внутри окна. | |
| Номинальное напряжение PV | 600 В |
| Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этой цифре. | |
| Макс. рабочий ток PV | 26+26 А |
| Какой ток инвертор берёт с одного входа. Если рабочий ток панелей больше, лишнее не используется: инвертор не пострадает, но часть мощности потеряется. У мощных панелей это стоит проверить. | |
| Макс. ток КЗ PV | 39+39 А |
| Предельный ток короткого замыкания, который выдерживает вход. Ток КЗ панелей (Isc) с учётом параллельных цепочек не должен его превышать. | |
| MPPT-трекеров / строк на трекер | 2/2+2 |
| Сколько независимых входов для панелей и сколько цепочек подключается к каждому. Разные скаты крыши и панели в тени подключают на разные трекеры, тогда они не тянут друг друга вниз. | |
| Номинальная мощность AC | 18 кВт |
| Мощность, которую инвертор отдаёт нагрузке длительно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме. | |
| Макс. полная мощность AC | 19,8 кВА |
| Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас в ВА нужен. | |
| Номинальный ток AC | 27,3/26,1 А (220/230 В) |
| Макс. ток AC | 30/28,7 А (220/230 В) |
| Напряжение сети / диапазон | 220/380 В, 230/400 В; 0,85Un–1,1Un |
| Частота сети / диапазон | 50/45–55, 60/55–65 Гц |
| Схема подключения к сети | 3L/N/PE |
| Коэффициент мощности | 0,8 опережающий … 0,8 отстающий |
| Инвертор умеет отдавать реактивную мощность в этих пределах, если этого требует сеть. Для частного дома это обычно не важно. | |
| Гармоники тока THDi | <3 % |
| Насколько ток инвертора отличается от идеальной синусоиды. Меньше 3 % — чистый ток, он не мешает другим приборам. | |
| Постоянная составляющая тока | <0,5 % In |
| Максимальный КПД | 98,5 % |
| КПД в лучшей рабочей точке. Сравнивать модели удобнее по европейскому КПД, если он указан: он усреднён по режимам работы в течение дня. | |
| Европейский КПД | 98 % |
| КПД, усреднённый по типичным режимам работы в течение дня. По нему удобнее сравнивать инверторы, чем по максимальному. | |
| КПД MPPT | >99 % |
| Насколько точно инвертор находит точку максимальной мощности панелей. У современных моделей это больше 99 %. | |
| Встроенные защиты | защита от обратной полярности DC, от перегрузки по току на выходе AC, от перенапряжения на выходе AC, от КЗ на выходе AC, тепловая защита, контроль сопротивления изоляции, контроль постоянной составляющей, защита от островного режима, контроль тока утечки, DC-выключатель; AFCI — опция |
| Защита от импульсных перенапряжений | тип II (DC), тип II (AC) |
| Встроенная защита от импульсных перенапряжений. Она не заменяет УЗИП в щите, если линия воздушная или грозы в вашем районе частые. | |
| Сетевые стандарты | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 |
| Безопасность / ЭМС | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| Рабочая температура | −25…+60 °C, снижение мощности выше +45 °C |
| Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце. | |
| Влажность | 0–100 % |
| Высота установки | 4000 м |
| Уровень шума | ≤50 дБ |
| Класс защиты | IP65 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Топология | бестрансформаторная |
| Бестрансформаторная схема легче и эффективнее, но требует правильного заземления. | |
| Категория перенапряжения | категория II (DC), категория III (AC) |
| Охлаждение | принудительное воздушное |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
| Габариты (Ш×В×Г) | 362×527×220 мм (без разъёмов и кронштейнов) |
| Вес | 20 кг |
| Интерфейсы связи | RS485/RS232; мониторинг: GPRS/Wi-Fi/Bluetooth/4G/LAN (опционально) |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Гарантия | 5 лет |
Сетевой инвертор отдаёт энергию панелей в электросеть объекта и работает только при наличии сети. Когда сеть пропадает, он отключается: так требует защита от работы на отключённую линию. Нужен резерв — выбирайте гибридный инвертор с аккумулятором.
Если договора на продажу излишков нет, инвертор ограничивают по счётчику или датчику тока на вводе (режим zero export): он снижает выработку до текущего потребления объекта.
В КП модель указана без серии. На 18 и 25 кВт у Deye есть серии G05 и более новая G06P3. Карточку сделали по G05: у неё окончательный паспорт и обновлённое руководство, а паспорт G06P3 пока предварительный. Какую серию привезут, сверим с поставщиком при заказе.
Ролики производителя на английском:
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Напишите, какие у вас панели и что за объект. Инженер проверит, подойдёт ли этот инвертор, и посчитает конфигурацию. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Нет. Сетевой инвертор обязан отключиться при пропадании сети — это требование безопасности, иначе он подавал бы напряжение на линию, где работают электрики. Если нужен свет при аварии, берите гибридный инвертор с аккумулятором.
Нет, у него нет батарейного входа. Накопитель добавляют либо заменой на гибридный инвертор, либо отдельным устройством на стороне переменного тока. Что дешевле в вашем случае, подскажет инженер.
Массив обычно делают мощнее инвертора: у сетевых моделей Deye предел по даташиту от 1,3 до 1,5 номинала, у части моделей выше. Точная цифра — в характеристиках конкретной модели, строка «Макс. мощность PV-массива».
Их подключают на разные MPPT-трекеры, иначе более затенённая цепочка потянет вниз всю. Число трекеров указано в характеристиках каждой модели.
Да. Чтобы инвертор видел переток и ограничивал выдачу, на ввод ставят счётчик или датчик тока. Подходящие модели есть в разделе «Мониторинг и аксессуары».
