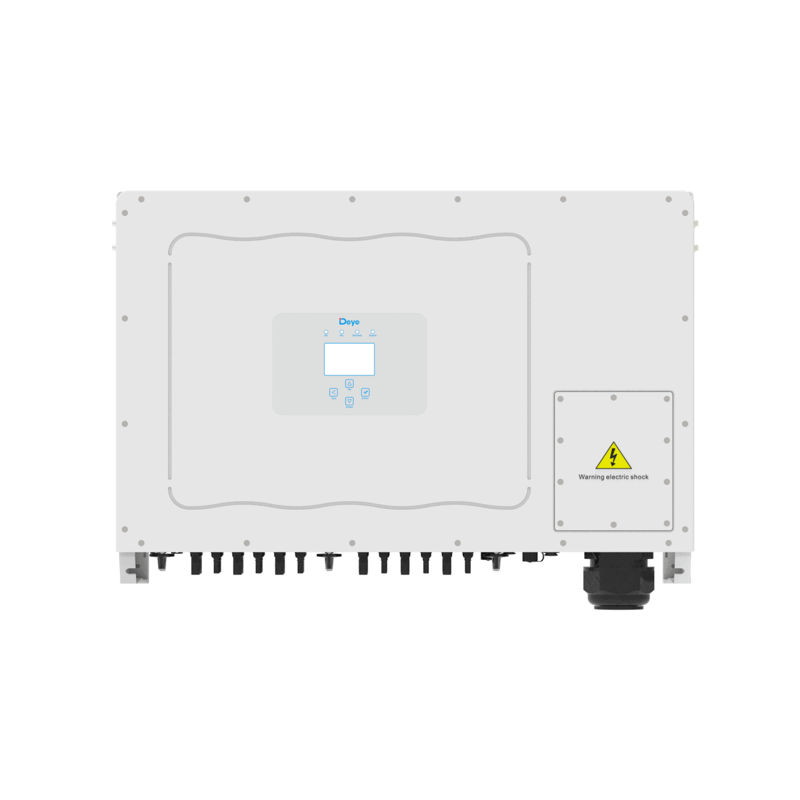

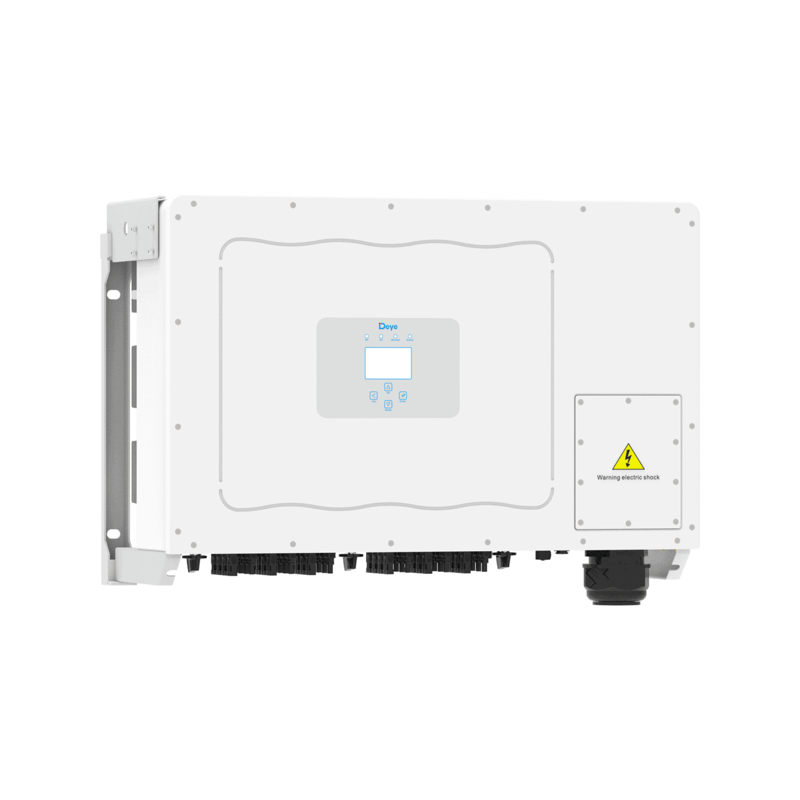

Официальные фото Deye серии G03. Модель на 75 кВт внешне может немного отличаться.
Солнечные панели через этот инвертор покрывают дневное потребление предприятия. Когда сеть пропадает, сетевой инвертор отключается: для резерва нужен инвертор с батареей.
| SUN-75K-G03под заказ | SUN-100K-G03в наличии | SUN-135K-G01P3в наличии | |
|---|---|---|---|
| Мощность | 75 кВт | 100 кВт | 135 кВт |
| Панели, до | 97,5 кВт | 150 кВт | 202,5 кВт |
| Напряжение панелей, до | 1000 В | 1000 В | 1100 В |
| Входов для панелей (MPPT) | 4 | 6 | 8 |
| Цена | 374 100 ₽ | 433 400 ₽ | 600 000 ₽ |
| Артикул | SUN-75K-G03 |
| Тип | Сетевой (on-grid) |
| Номинальная мощность | 75 кВт |
| Число фаз | 3 |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Нужен другой документ — напишите на support@deye.shop
SUN-75K-G03 — трёхфазный сетевой инвертор на 75 кВт. 4 входа для панелей (MPPT) принимают до 97,5 кВт. Корпус IP65.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Макс. мощность PV-массива | 97.5 кВт |
| Сколько мощности солнечных панелей можно подключить к инвертору. Панелей ставят больше номинала: в солнечный полдень лишнее срезается, зато утром, вечером и зимой выработка выше. | |
| Макс. входное напряжение PV | 1000 В |
| Предел напряжения цепочки панелей. Считают по напряжению холостого хода на морозе: зимой оно выше паспортного. Превышение выводит вход из строя, и гарантия такой случай обычно не покрывает. | |
| Диапазон MPPT | 200–850 В |
| Окно напряжения, в котором инвертор берёт с панелей максимум. Цепочку подбирают так, чтобы её рабочее напряжение и в жару, и в мороз оставалось внутри окна. | |
| Кол-во MPPT / строк на трекер | 4 / 4+4+4+4 |
| Сколько независимых входов для панелей и сколько цепочек подключается к каждому. Разные скаты крыши и панели в тени подключают на разные трекеры, тогда они не тянут друг друга вниз. | |
| Макс. входной ток | 40 А на MPPT (40+40+40+40 А) |
| Какой ток инвертор берёт с одного входа. Если рабочий ток панелей больше, лишнее не используется: инвертор не пострадает, но часть мощности потеряется. У мощных панелей это стоит проверить. | |
| Макс. ток короткого замыкания PV | 60 А на MPPT (60+60+60+60 А) |
| Предельный ток короткого замыкания, который выдерживает вход. Ток КЗ панелей (Isc) с учётом параллельных цепочек не должен его превышать. | |
| Номинальная мощность AC | 75 кВт |
| Мощность, которую инвертор отдаёт нагрузке длительно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме. | |
| Макс. полная мощность AC | 82.5 кВА |
| Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас в ВА нужен. | |
| Макс. выходной ток AC | 125 / 119.6 А |
| Напряжение сети | 3L/N/PE, 220/380 В или 230/400 В (0.85–1.1 Un) |
| Частота сети | 50 Гц (45–55) / 60 Гц (55–65) |
| КПД MPPT | >99% |
| Насколько точно инвертор находит точку максимальной мощности панелей. У современных моделей это больше 99 %. | |
| Класс защиты | IP65 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Защита от перенапряжений | Тип II (DC и AC) |
| Рабочая температура | −25…+60 °C (снижение мощности выше +45 °C) |
| Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце. | |
| Охлаждение | интеллектуальное воздушное |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
| Габариты (Ш×В×Г) | 824×516×312.7 мм (без разъёмов и креплений) |
| Вес | 81 кг |
| Интерфейсы связи | RS485/RS232; мониторинг GPRS/Wi-Fi/Bluetooth/4G/LAN (опция) |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Нет. Сетевой инвертор обязан отключиться при пропадании сети — это требование безопасности, иначе он подавал бы напряжение на линию, где работают электрики. Если нужен свет при аварии, берите гибридный инвертор с аккумулятором.
Нет, у него нет батарейного входа. Накопитель добавляют либо заменой на гибридный инвертор, либо отдельным устройством на стороне переменного тока. Что дешевле в вашем случае, подскажет инженер.
Массив обычно делают мощнее инвертора: у сетевых моделей Deye предел по даташиту от 1,3 до 1,5 номинала, у части моделей выше. Точная цифра — в характеристиках конкретной модели, строка «Макс. мощность PV-массива».
Их подключают на разные MPPT-трекеры, иначе более затенённая цепочка потянет вниз всю. Число трекеров указано в характеристиках каждой модели.
Да. Чтобы инвертор видел переток и ограничивал выдачу, на ввод ставят счётчик или датчик тока. Подходящие модели есть в разделе «Мониторинг и аксессуары».
