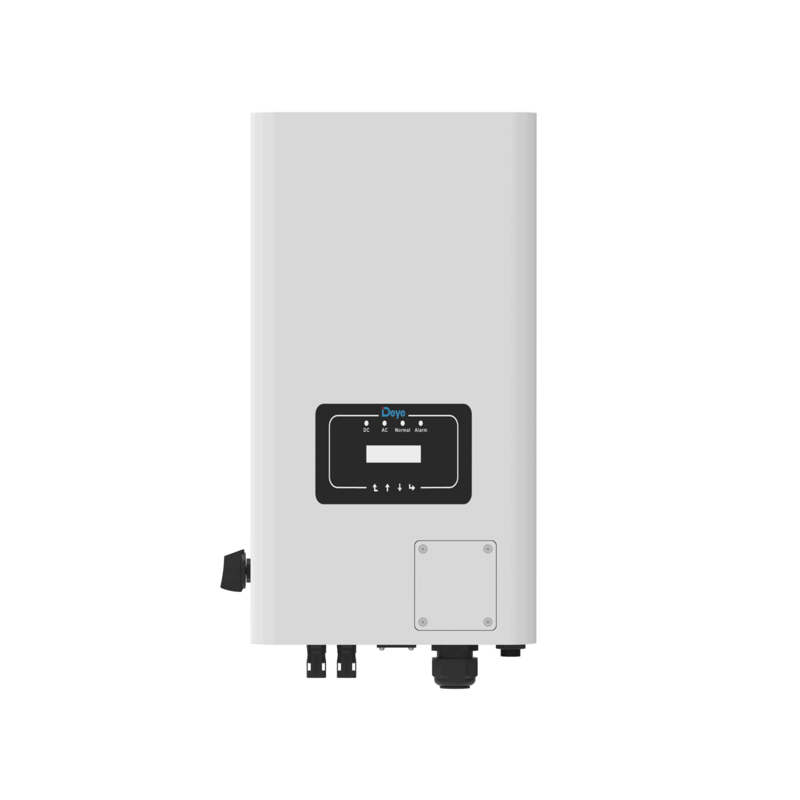

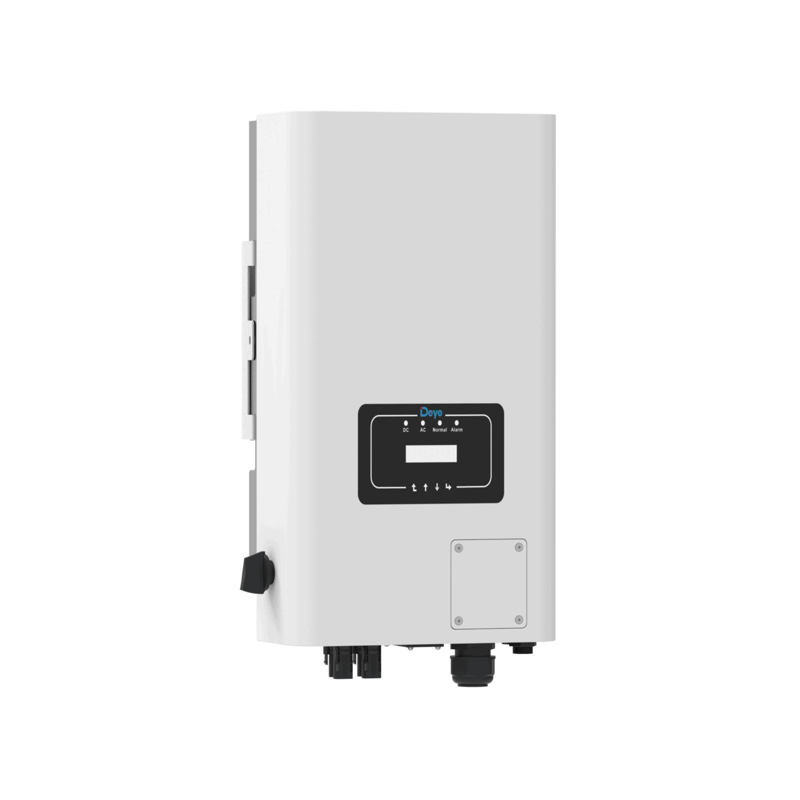

Официальные фото Deye серии G06P3. Модель на 10 кВт внешне может немного отличаться.
Солнечные панели через этот инвертор покрывают дневное потребление дома или предприятия. Когда сеть пропадает, сетевой инвертор отключается: для резерва нужен инвертор с батареей.
| Артикул | SUN-10K-G06P3-EU |
| Другие написания | SUN-10K-G06P3, SUN 10K G06P3 EU |
| Тип | Сетевой (on-grid) |
| Номинальная мощность | 10 кВт |
| Число фаз | 3 |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Нужен другой документ — напишите на support@deye.shop
SUN-10K-G06P3 — трёхфазный сетевой инвертор на 10 кВт. 2 входа для панелей (MPPT) принимают до 15 кВт. Максимальный КПД 98,3 %, корпус IP65.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Макс. мощность PV-массива | 15 кВт |
| Сколько мощности солнечных панелей можно подключить к инвертору. Панелей ставят больше номинала: в солнечный полдень лишнее срезается, зато утром, вечером и зимой выработка выше. | |
| Макс. входное напряжение PV | 1100 В |
| Предел напряжения цепочки панелей. Считают по напряжению холостого хода на морозе: зимой оно выше паспортного. Превышение выводит вход из строя, и гарантия такой случай обычно не покрывает. | |
| Диапазон MPPT | 120–1000 В |
| Окно напряжения, в котором инвертор берёт с панелей максимум. Цепочку подбирают так, чтобы её рабочее напряжение и в жару, и в мороз оставалось внутри окна. | |
| Макс. входной ток | 13+13 А |
| Какой ток инвертор берёт с одного входа. Если рабочий ток панелей больше, лишнее не используется: инвертор не пострадает, но часть мощности потеряется. У мощных панелей это стоит проверить. | |
| Макс. ток КЗ PV | 19,5+19,5 А |
| Предельный ток короткого замыкания, который выдерживает вход. Ток КЗ панелей (Isc) с учётом параллельных цепочек не должен его превышать. | |
| MPPT-трекеров / строк на трекер | 2 / 1+1 |
| Сколько независимых входов для панелей и сколько цепочек подключается к каждому. Разные скаты крыши и панели в тени подключают на разные трекеры, тогда они не тянут друг друга вниз. | |
| Номинальная мощность AC | 10 кВт |
| Мощность, которую инвертор отдаёт нагрузке длительно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме. | |
| Макс. полная мощность AC | 11 кВА |
| Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас в ВА нужен. | |
| Номинальный выходной ток | 15,2/14,5 А |
| Макс. выходной ток | 16,7/16 А |
| Напряжение сети | 220/380 В, 230/400 В (3L/N/PE) |
| Максимальный КПД | 98,3 % |
| КПД в лучшей рабочей точке. Сравнивать модели удобнее по европейскому КПД, если он указан: он усреднён по режимам работы в течение дня. | |
| Класс защиты | IP65 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Рабочая температура | −25…+60 °C (снижение мощности выше +45 °C) |
| Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце. | |
| Охлаждение | естественное (без вентилятора) |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
| Интерфейсы связи | RS485/RS232; мониторинг: WiFi/GPRS/Bluetooth/4G/LAN (опция) |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
Напишите, какие у вас панели и что за объект. Инженер проверит, подойдёт ли этот инвертор, и посчитает конфигурацию. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Нет. Сетевой инвертор обязан отключиться при пропадании сети — это требование безопасности, иначе он подавал бы напряжение на линию, где работают электрики. Если нужен свет при аварии, берите гибридный инвертор с аккумулятором.
Нет, у него нет батарейного входа. Накопитель добавляют либо заменой на гибридный инвертор, либо отдельным устройством на стороне переменного тока. Что дешевле в вашем случае, подскажет инженер.
Массив обычно делают мощнее инвертора: у сетевых моделей Deye предел по даташиту от 1,3 до 1,5 номинала, у части моделей выше. Точная цифра — в характеристиках конкретной модели, строка «Макс. мощность PV-массива».
Их подключают на разные MPPT-трекеры, иначе более затенённая цепочка потянет вниз всю. Число трекеров указано в характеристиках каждой модели.
Да. Чтобы инвертор видел переток и ограничивал выдачу, на ввод ставят счётчик или датчик тока. Подходящие модели есть в разделе «Мониторинг и аксессуары».
