Солнечные панели и накопитель на территории — ещё не повод строить микросеть. Она нужна, когда простой производства, плохое качество сети, лимит мощности или скачущий тариф стоят дороже, чем согласованное управление всеми источниками энергии на площадке. Разбираем, что микросеть делает на практике, чем отличается от ИБП и дизельной установки и что подготовить до запроса коммерческого предложения.
Микросеть объединяет и согласует источники энергии на площадке: ввод от сети, солнечную электростанцию, накопитель (BESS), дизель-генераторную установку (ДГУ) и управляемые нагрузки. В обычном режиме она увеличивает долю собственной солнечной энергии, срезает пики и помогает платить меньше за мощность и за дорогие часы. При аварии в сети микросеть отделяет заранее определённую часть объекта и питает её в островном режиме — если оборудование, релейная защита и автоматика рассчитаны на такую работу.
Главное здесь слово согласует. Батарея сама по себе только отдаёт энергию. Она не решает, какие нагрузки остаются в работе, когда запускать ДГУ, как отделить шину и как безопасно вернуться на сеть. Всё это решают проект микросети и заложенный в него алгоритм управления.
Начинать нужно с перечня критических нагрузок, а не с общего потребления площадки. На заводе это обычно АСУ ТП, системы безопасности, сетевое оборудование, отдельные производственные линии, насосы, холодильные камеры, компрессоры сжатого воздуха, ключевая вентиляция и отопление. В российских проектах удобно опираться на категории надёжности электроснабжения по ПУЭ: приёмники I категории и особой группы — первые кандидаты на резервную шину. Остальные нагрузки отключаются по очереди, в заданном порядке, и запас энергии тянется дольше.
Так вы избежите частой ошибки: подбора резерва под среднее потребление объекта вместо нагрузки, которая обязана пережить отключение. Для чувствительного оборудования задайте допустимое время перерыва питания и, где нужно, согласуйте работу накопителя с ИБП. У накопителя на уровне объекта и у ИБП разные роли, и одно не заменяет другое.
Надёжность решается в первые секунды аварии. В проекте должно быть прописано, что происходит, когда напряжение или частота выходят за допустимые пределы: какой коммутационный аппарат отделяет шину микросети, формирует ли преобразователь накопителя (PCS) напряжение и частоту, какие нагрузки отключаются, когда стартует ДГУ и при каких условиях разрешено обратное подключение к сети.
Проектировщик и монтажная организация проверяют эту последовательность расчётами релейной защиты, испытаниями автоматики и сценариями пусконаладки, а не надеются, что после подключения всё заработает само. Совместимость с ДГУ, пуск двигателей, токи короткого замыкания, гармоники и заземление требуют расчёта под конкретный объект.
Оставьте телефон — инженер перезвонит в рабочее время, ответит на вопросы по статье и подберёт оборудование. Бесплатно.
SUN-125K-SG02HP31 419 000 ₽ · в наличии→В обычные дни тот же накопитель срезает пики или заряжается от излишков солнечной генерации. Но энергетику не стоит пускать всю ёмкость батареи на тарифный арбитраж в 17:00, если в 19:00 объекту может понадобиться резерв на случай отключения. Системе управления энергией (EMS) нужна политика резерва: например, минимальный уровень заряда (SoC), рассчитанный из времени работы критических нагрузок, прогноза солнечной генерации, готовности ДГУ и вероятности аварии.
Расписание заряда и разряда тут решает реальную задачу. Промышленные системы Deye совмещают график «пик — ночь» с резервным питанием. Как накопитель снижает пиковую мощность, подробно разобрано в статье о срезании пиков для бизнеса.
Потребление предприятия редко стоит на месте. Модульную микросеть можно сразу проектировать с запасом под будущую солнечную станцию, батареи, преобразователи и отходящие линии. Первая очередь закрывает критический процесс и срезает пики, следующие добавляют накопитель, панели или зарядку электромобилей по мере роста нагрузки и изменения тарифов. Но токи короткого замыкания, мощность трансформатора, селективность защит, связь и место на площадке всё равно нужно проверить под конечную конфигурацию.
ИБП обычно перекрывает очень короткий перерыв питания и улучшает качество напряжения для чувствительного оборудования. ДГУ даёт энергию на долгий срок, но у неё есть время пуска, топливо, обслуживание и ограничения по загрузке; зимой при −30 °C добавляется ещё и подогрев. Накопитель реагирует быстро, срезает пики в обычном режиме и закрывает паузу, пока запускается генератор. Управление микросетью связывает их между собой и с нагрузками объекта. Подробнее о выборе — в материале генератор или батарея.
Пример: у завода максимальная нагрузка 2 МВт, но на время аварии достаточно критической шины 600 кВт. Если её нужно держать два часа, первичный расчёт делают от критической шины, а не от 2 МВт общей нагрузки: 600 кВт × 2 ч = 1,2 МВт·ч только по энергии. Затем добавляют согласованную нагрузку на пуск двигателей и переходные процессы, потери на преобразование, собственные нужды, старение батареи и запас на конец срока службы. EMS не должна расходовать этот аварийный резерв при обычном срезании пиков.
Прежде чем запрашивать предложение у интегратора или поставщика, соберите:
Не сравнивайте предложения только по МВт·ч батареи. Смотрите на полезную энергию в ваших условиях работы, мощность PCS, перегрузочную способность, архитектуру управления, состав защиты, участие в пусконаладке, мониторинг, условия гарантии и задокументированный алгоритм работы.
Для предприятия с нормальной сетью и редкими отключениями часто хватает связки «солнечная станция + накопитель». Слабая сеть, удалённая площадка или горнодобывающий объект может потребовать «солнце + накопитель + ДГУ», чтобы держать питание долго. Крупным предприятиям с несколькими фидерами нужны отдельно спроектированный контроллер микросети и разделённые критические шины.

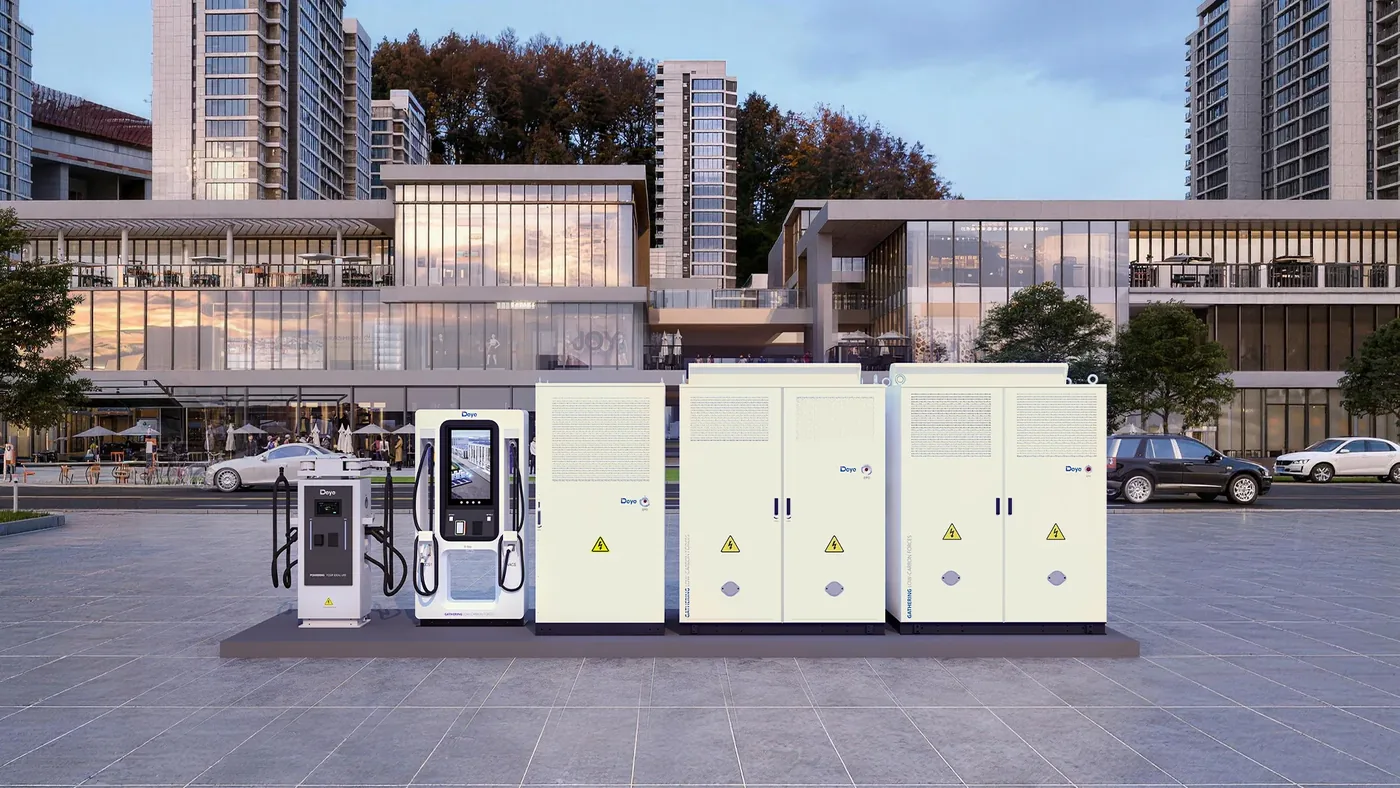

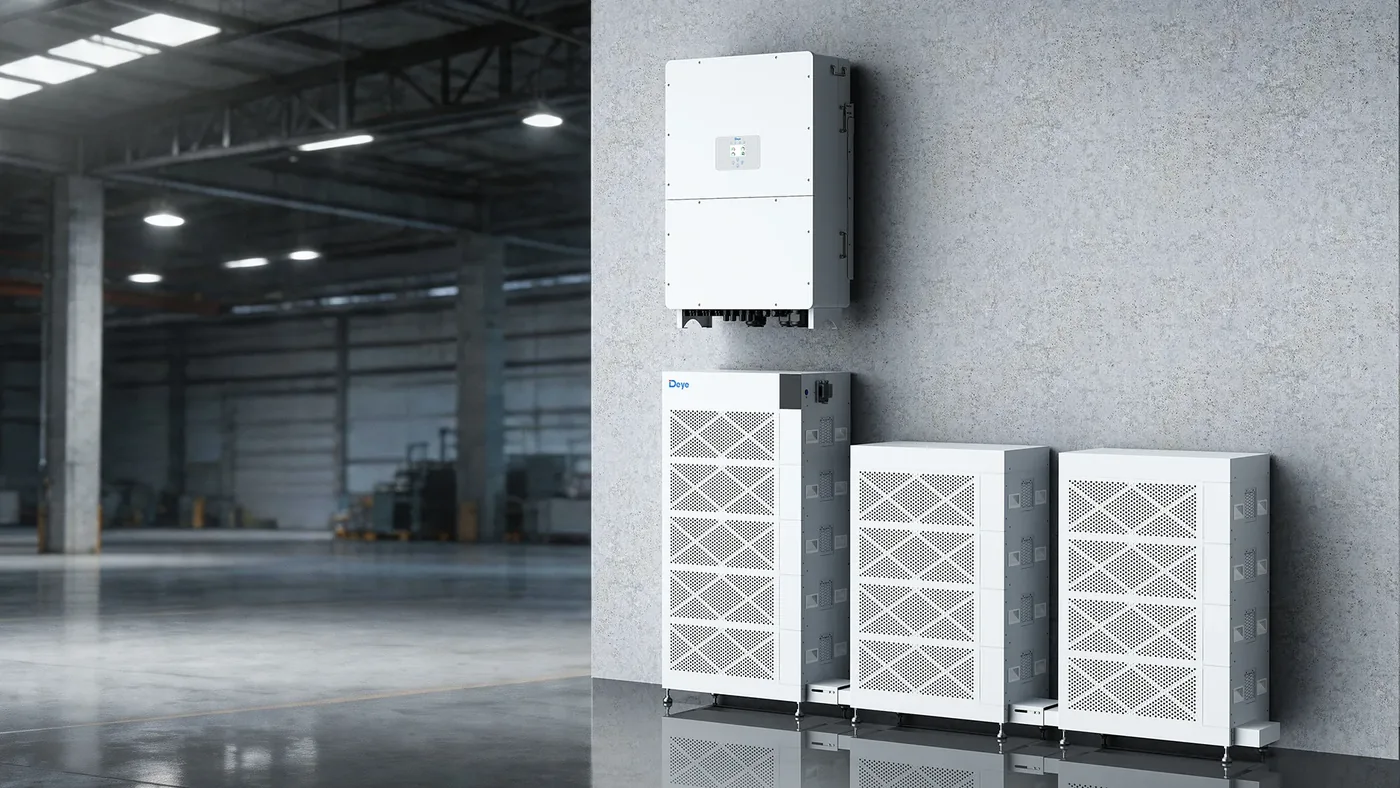

Для небольших объектов микросеть собирают на высоковольтных гибридных инверторах вроде SUN-125K-SG02HP3 со стойками BOS-G80-PRO. Для крупных подходят готовые накопители MC-L522-2H3-A3 на 250 кВт и 522 кВт·ч и аккумуляторные шкафы серии GE-F. Типовые схемы для заводов собраны на странице решений для производства.
Источник: блог Deye (How Microgrids Improve Energy Resilience for Industrial Facilities). Перевод и адаптация для российских условий — deye.shop.
Накопитель только хранит и отдаёт энергию. Микросеть добавляет к нему управление: какие нагрузки остаются в работе при аварии, когда запускается ДГУ, как отделяется резервная шина и как объект безопасно возвращается на сеть.
Берите мощность критической шины, а не всего завода, и умножайте на требуемое время работы: 600 кВт × 2 ч = 1,2 МВт·ч. Затем добавьте пуск двигателей, потери на преобразование, собственные нужды, старение батареи и запас на конец срока службы.
Да, если в системе управления задан минимальный уровень заряда, который не расходуется на срезание пиков. Его считают из времени работы критических нагрузок, прогноза солнечной генерации, готовности ДГУ и вероятности отключения.
При нормальной сети и коротких отключениях часто хватает солнечной станции с накопителем. На слабой сети и удалённых площадках, где питание нужно держать долго, накопитель закрывает паузу до пуска ДГУ, а дальше работает генератор.
