Официальные фото Deye. Эта модель внешне может немного отличаться.
Аккумулятор Deye BOS-G80 Pro, 81,92 кВт·ч
Свой запас энергии для предприятия. Аккумулятор берёт на себя дорогие часы тарифа и пусковые пики, а при отключении сети питает резервные линии.
- Энергия
- 81,92 кВт·ч
- Полезная энергия
- 73,72 кВт·ч
- Напряжение
- 819,2 В
- Ток заряда
- 100 А
- Ток разряда
- 100 А
- Заряд при
- 0…55 °C
- Корпус
- IP20
- Вес
- 883 кг
- UN38.3
- CE
- CE-EMC
- IEC 62040
- CEC
- VDE

BOS-G80 Pro: главное о модели

О модели BOS-G80-PRO
BOS-G80 Pro — самый ёмкий аккумулятор серии: 81,92 кВт·ч в двух низких стойках с одним блоком управления.
| Артикул | BOS-G80-PRO |
| Тип | Высоковольтный аккумулятор LiFePO4 |
| Номинальное напряжение | 819,2 В |
| Номинальное напряжение аккумулятора. По нему проверяют, попадает ли модель в окно напряжения аккумулятора у инвертора. | |
| Ёмкость | 100 А·ч |
| Запасаемая энергия | 81,92 кВт·ч |
| Полная энергия аккумулятора. Реально из него берут меньше, с учётом глубины разряда. | |
| Гарантия | 10 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Сколько проработает аккумулятор без сети
| Нагрузка | 1 аккумулятор, 81,92 кВт·ч |
|---|---|
| 0,5 кВт | 147 ч |
| 1 кВт | 74 ч |
| 2 кВт | 37 ч |
| 3 кВт | 25 ч |
| 5 кВт | 15 ч |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Добавить модули позже
Ёмкость BOS-G Pro можно нарастить: добавить модули в тот же кластер или поставить рядом второй. Условия Deye — ниже, совместимость подтвердит инженер. Как прочитать дату производства по серийному номеру, рассказываем в статье «Как нарастить ёмкость аккумулятора Deye».
- В тот же кластер ставят модули, которые по дате производства отличаются от старых не больше чем на год. Перед подключением работающую систему и новые модули заряжают до 100 %.
- Второй кластер подключают при разнице дат до двух лет. Прошивка блоков управления должна быть одной версии, а объединяют кластеры через шкаф-объединитель Deye на 300 А.
- Deye предупреждает: без согласования с сервисом наращивание повлияет на гарантию. Поэтому до начала работ пришлите нам модель и серийные номера установленных модулей.
Видео
Технические характеристики BOS-G80-PRO
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
Электрические характеристики
| Химия ячеек | LiFePO4 |
| LiFePO4 (литий-железо-фосфат) — самая устойчивая к перегреву литиевая химия, с ресурсом в тысячи циклов. Заряжать её на морозе без подогрева нельзя. | |
| Номинальное напряжение | 819,2 В |
| Номинальное напряжение аккумулятора. По нему проверяют, попадает ли модель в окно напряжения аккумулятора у инвертора. | |
| Рабочий диапазон напряжения | 704–934,4 В |
| Ёмкость | 100 А·ч (модуль BOS-G-Pack5.1: 51,2 В, 5,12 кВт·ч) |
| Энергоёмкость | 81,92 кВт·ч (16 модулей × 5,12 кВт·ч) |
| Полная энергия аккумулятора. Реально из него берут меньше, с учётом глубины разряда. | |
| Полезная энергия | 73,72 кВт·ч (90 % DOD, 0,3C, 25 °C) |
| Сколько энергии реально можно взять из аккумулятора с учётом глубины разряда. Время работы считают по этой цифре. | |
| Глубина разряда | 90 % (рекомендуемая) |
| Какую часть ёмкости можно расходовать. При 90 % из аккумулятора на 5,12 кВт·ч реально берут около 4,6 кВт·ч. | |
| Рекомендуемый ток заряда/разряда | 50 А |
| Ток, который аккумулятор отдаёт и принимает длительно. Его сравнивают с током инвертора: работать система будет по меньшему из двух. | |
| Макс. ток заряда | 100 А (номинальный) |
| Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора. | |
| Макс. ток разряда | 100 А (номинальный) |
| Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора. | |
| Пиковый ток | 125 А (разряд, 2 мин, 25 °C) |
| Кратковременный ток, который аккумулятор отдаёт на пуск мощной нагрузки. Длительно он отдаёт меньше, номинальный ток. | |
| Номинальная мощность | 81,92 кВт |
| Ресурс циклов | ≥6 000 (25±2 °C, 0,5C/0,5C, EOL 70 %) |
| Сколько полных циклов заряда и разряда аккумулятор выдерживает, пока ёмкость не снизится до порога из даташита, обычно 70–80 % от начальной. 6000 циклов — больше 16 лет при одном цикле в день. | |
| Масштабирование | от 5 до 16 модулей последовательно в кластере; до 16 кластеров параллельно; до 10 инверторов параллельно по AC |
| Сколько модулей можно объединить в одну систему. | |
Эксплуатация
| Рабочая температура заряда | 0…55 °C |
| Допустимая температура для работы аккумулятора. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, аккумулятор ставят в отапливаемое помещение. | |
| Рабочая температура разряда | −20…55 °C |
| Допустимая температура для работы аккумулятора. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, аккумулятор ставят в отапливаемое помещение. | |
| Температура хранения | 0…35 °C |
| Влажность | 5–85 % |
| Высота установки | ≤3 000 м |
| Класс защиты | IP20 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
Общие данные
| Габариты (Ш×В×Г) | 1 060 × 1 629 × 602 мм |
| Вес | 883 кг |
| Монтаж | в стойку (19-дюймовая стойка 3U-HRACK/3U-LRACK) |
| Интерфейсы связи | CAN2.0 / RS485 |
| Как инвертор связывается с аккумулятором (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Индикация | жёлтый — высокое напряжение включено, красный — авария аккумуляторной системы |
| Сертификация | UN38.3 / CE / CE-EMC / IEC62040 / CEC / VDE |
| Гарантия | 10 лет (или до исчерпания ресурса по энергии — что наступит раньше) |
Сколько держит нагрузку
Полезная энергия 73,72 кВт·ч. При нагрузке 30 кВт это почти два с половиной часа, при 50 кВт — около полутора.

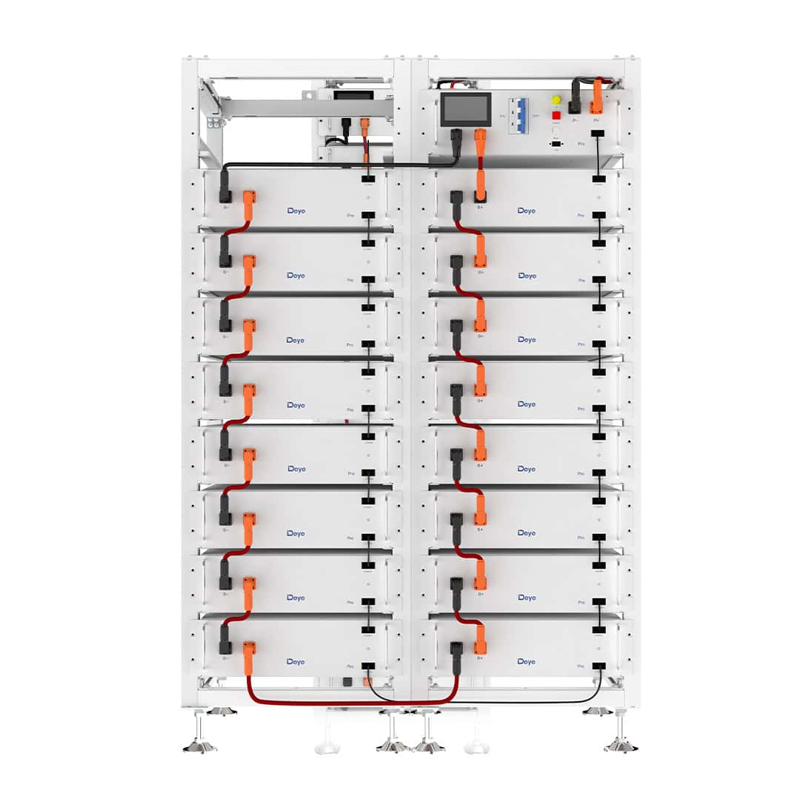

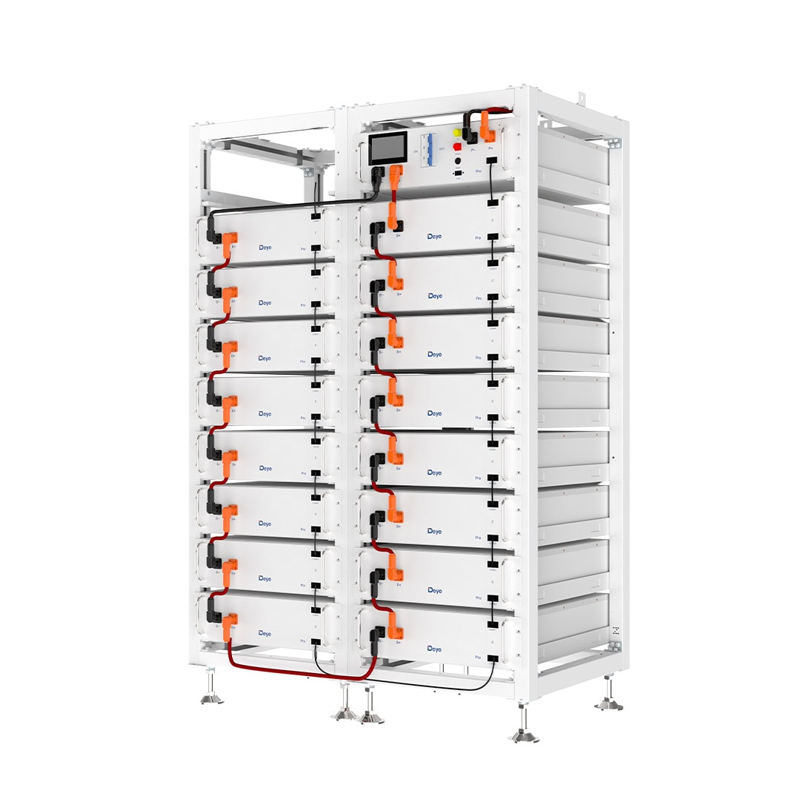

Две стойки, один аккумулятор
Шестнадцать модулей стоят в двух низких стойках рядом, а управляет ими один блок. Для инвертора это один аккумулятор на 819,2 В. Такое напряжение принимают не все инверторы Deye: с какими работает BOS-G80 Pro, указано в блоке совместимости на этой странице.
Размеры и вес
Две стойки занимают 1060 × 602 мм при высоте 1629 мм, общий вес около 883 кг. Ставится только в помещении.
С какими инверторами работает BOS-G80-PRO
По напряжению аккумулятор подходит этим инверторам. Число модулей, ток заряда и связь с системой управления аккумулятором инженер проверит под вашу схему. Таблица совместимости →
Рассчитаем систему для объекта
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Частые вопросы
Чем высоковольтный аккумулятор лучше низковольтного
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К каким инверторам подходят эти аккумуляторы
К трёхфазным гибридам серий HP3: окно аккумуляторной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Можно ли объединять несколько шкафов
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Нужна ли отдельная комната под такой аккумулятор
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из чего состоит накопитель для предприятия
Из трёх частей: инвертора (силовой преобразователь), аккумуляторных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Какие защиты есть у промышленного аккумулятора
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Аккумуляторы BOS-G ставят только в помещении.
