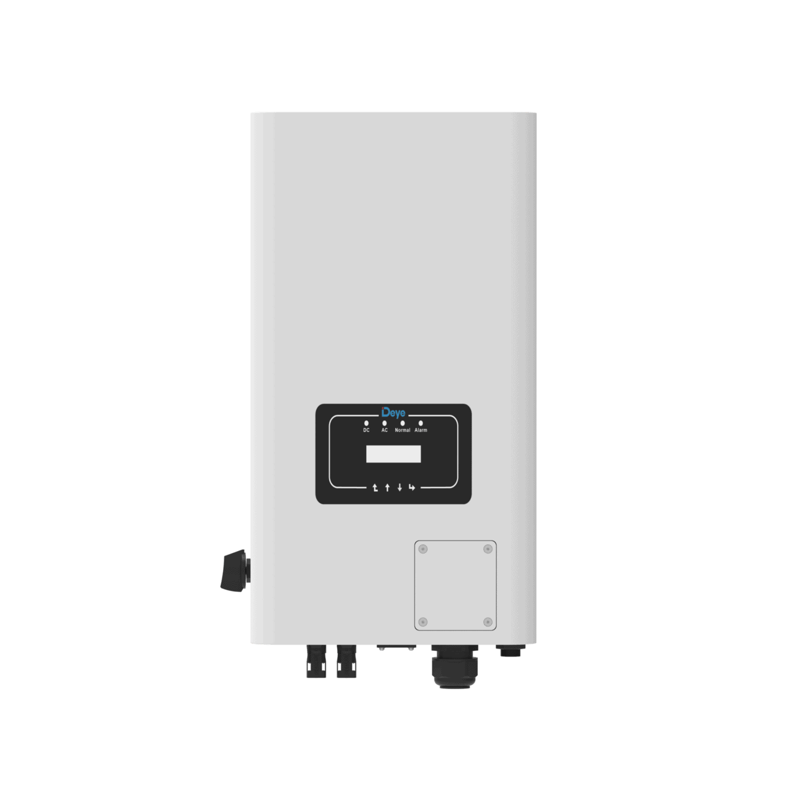

Официальные фото Deye серии G06P3. Модель на 7 кВт внешне может немного отличаться.
Инвертор Deye SUN-7K-G06P3, 7 кВт
Солнечные панели через этот инвертор покрывают дневное потребление дома или предприятия. Когда сеть пропадает, сетевой инвертор отключается: для резерва нужен инвертор с аккумулятором.
- Мощность
- 7 кВт
- MPPT
- 2
- Напряжение PV до
- 1 100 В
- КПД, макс.
- 98,3 %
- Корпус
- IP65
- Вес
- 11,5 кг
- IEC/EN 61000-6-1/2/3/4
- IEC/EN 62109-1
- IEC/EN 62109-2
- + 3 сетевых стандарта
| SUN-7K-G06P3под заказ | SUN-10K-G06P3в наличии | |
|---|---|---|
| Мощность | 7 кВт | 10 кВт |
| Панели, до | 10,5 кВт | 15 кВт |
| Напряжение панелей, до | 1100 В | 1100 В |
| Входов для панелей (MPPT) | 2 | 2 |
| Цена | по запросу | 76 500 ₽ |
О модели SUN-7K-G06P3
SUN-7K-G06P3 — трёхфазный сетевой инвертор на 7 кВт. 2 входа для панелей (MPPT) принимают до 10,5 кВт. Максимальный КПД 98,3 %, корпус IP65.
| Артикул | SUN-7K-G06P3-EU-BM2-P1 |
| Другие написания | SUN-7K-G06P3, SUN 7K G06P3 EU BM2 P1 |
| Тип | Сетевой (on-grid) |
| Номинальная мощность | 7 кВт |
| Число фаз | 3 |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Технические характеристики SUN-7K-G06P3
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
Вход PV
| Макс. входная мощность PV | 10 500 Вт |
| Сколько мощности от панелей инвертор принимает одновременно. Если панелей больше, в солнечный полдень лишнее срезается. Это нормально и заложено производителем. | |
| Макс. входное напряжение PV | 1 100 В |
| Предел напряжения цепочки панелей. Считают по напряжению холостого хода на морозе: зимой оно выше паспортного. Превышение выводит вход из строя, и гарантия такой случай обычно не покрывает. | |
| Стартовое напряжение | 140 В |
| С какого напряжения цепочки инвертор начинает работать от солнца. Короткая цепочка утром и в пасмурную погоду может до него не дотягивать. | |
| Диапазон MPPT | 120–1 000 В |
| Окно напряжения, в котором инвертор берёт с панелей максимум. Цепочку подбирают так, чтобы её рабочее напряжение и в жару, и в мороз оставалось внутри окна. | |
| Номинальное напряжение PV | 600 В |
| Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этой цифре. | |
| Макс. рабочий ток PV | 20+20 А |
| Какой ток инвертор берёт с одного входа. Если рабочий ток панелей больше, лишнее не используется: инвертор не пострадает, но часть мощности потеряется. У мощных панелей это стоит проверить. | |
| Макс. ток КЗ PV | 30+30 А |
| Предельный ток короткого замыкания, который выдерживает вход. Ток КЗ панелей (Isc) с учётом параллельных цепочек не должен его превышать. | |
| MPPT-трекеров / строк на трекер | 2 / 1+1 |
| Сколько независимых входов для панелей и сколько цепочек подключается к каждому. Разные скаты крыши и панели в тени подключают на разные трекеры, тогда они не тянут друг друга вниз. | |
Выход AC
| Номинальная мощность AC | 7 000 Вт |
| Мощность, которую инвертор отдаёт нагрузке длительно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме. | |
| Макс. полная мощность AC | 7 700 ВА |
| Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас в ВА нужен. | |
| Номинальный ток AC | 10,7/10,2 А (220/380 В / 230/400 В) |
| Макс. ток AC | 11,7/11,2 А (220/380 В / 230/400 В) |
| Напряжение сети / диапазон | 220/380 В, 230/400 В, 0,85Un–1,1Un |
| Частота сети / диапазон | 50/45–55 Гц, 60/55–65 Гц |
| Схема подключения к сети | 3L/N/PE |
| Коэффициент мощности | от 0,8 опережающего до 0,8 отстающего |
| Инвертор умеет отдавать реактивную мощность в этих пределах, если этого требует сеть. Для частного дома это обычно не важно. | |
| Гармоники тока THDi | <3 % |
| Насколько ток инвертора отличается от идеальной синусоиды. Меньше 3 % — чистый ток, он не мешает другим приборам. | |
| Постоянная составляющая тока | <0,5 % In |
КПД
| Максимальный КПД | 98,3 % |
| КПД в лучшей рабочей точке. Сравнивать модели удобнее по европейскому КПД, если он указан: он усреднён по режимам работы в течение дня. | |
| Европейский КПД | 97,8 % |
| КПД, усреднённый по типичным режимам работы в течение дня. По нему удобнее сравнивать инверторы, чем по максимальному. | |
| КПД MPPT | >99 % |
| Насколько точно инвертор находит точку максимальной мощности панелей. У современных моделей это больше 99 %. | |
Защита и стандарты
| Встроенные защиты | защита от переполюсовки DC; защита выхода AC от перегрузки по току, перенапряжения и короткого замыкания; тепловая защита; контроль сопротивления изоляции; контроль постоянной составляющей; защита от островного режима; контроль тока утечки; DC-выключатель; AFCI (защита от дугового пробоя) — опция |
| Защита от импульсных перенапряжений | тип II (DC), тип II (AC) |
| Встроенная защита от импульсных перенапряжений. Она не заменяет УЗИП в щите, если линия воздушная или грозы в вашем районе частые. | |
| Сетевые стандарты | IEC 61727, IEC 62116, EN 50549 |
| Безопасность / ЭМС | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
Общие данные
| Рабочая температура | −25…+65 °C, снижение мощности выше 45 °C |
| Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце. | |
| Влажность | 0–100 % |
| Высота установки | 3 000 м |
| Уровень шума | <45 дБ |
| Класс защиты | IP65 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Топология | без гальванической развязки |
| Бестрансформаторная схема легче и эффективнее, но требует правильного заземления. | |
| Категория перенапряжения | категория II (DC), категория III (AC) |
| Охлаждение | естественное |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
| Габариты (Ш×В×Г) | 283×525×178 мм (без разъёмов и кронштейнов) |
| Вес | 11,5 кг |
| Дисплей | LCD1602 |
| Интерфейсы связи | RS485/RS232/Wi-Fi/LAN |
| Как инвертор связывается с аккумулятором (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Гарантия | 5 лет |
Проверим совместимость до покупки
Напишите, какие у вас панели и что за объект. Инженер проверит, подойдёт ли этот инвертор, и посчитает конфигурацию. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Частые вопросы
Будет ли сетевой инвертор работать, если в сети пропало напряжение
Нет. Сетевой инвертор обязан отключиться при пропадании сети — это требование безопасности, иначе он подавал бы напряжение на линию, где работают электрики. Если нужен свет при аварии, берите гибридный инвертор с аккумулятором.
Можно ли к сетевому инвертору подключить аккумулятор
Нет, у него нет аккумуляторного входа. Накопитель добавляют либо заменой на гибридный инвертор, либо отдельным устройством на стороне переменного тока. Что дешевле в вашем случае, подскажет инженер.
Сколько панелей можно подключить к инвертору
Массив обычно делают мощнее инвертора: у сетевых моделей Deye предел — от 1,3 до 1,5 номинала, у части моделей выше. Точная цифра — в характеристиках конкретной модели, строка «Макс. мощность PV-массива».
Что будет с выработкой, если панели смотрят на разные стороны
Их подключают на разные MPPT-трекеры, иначе более затенённая цепочка потянет вниз всю. Число трекеров указано в характеристиках каждой модели.
Нужен ли счётчик, чтобы не отдавать в сеть
Да. Чтобы инвертор видел переток и ограничивал выдачу, на ввод ставят счётчик или датчик тока. Подходящие модели есть в разделе «Мониторинг и аксессуары».
