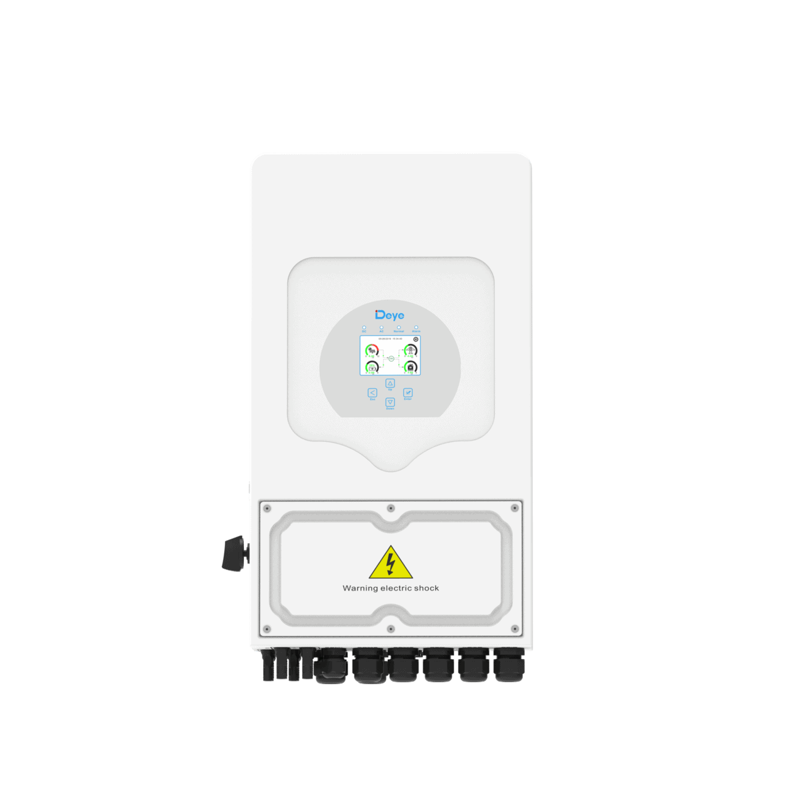

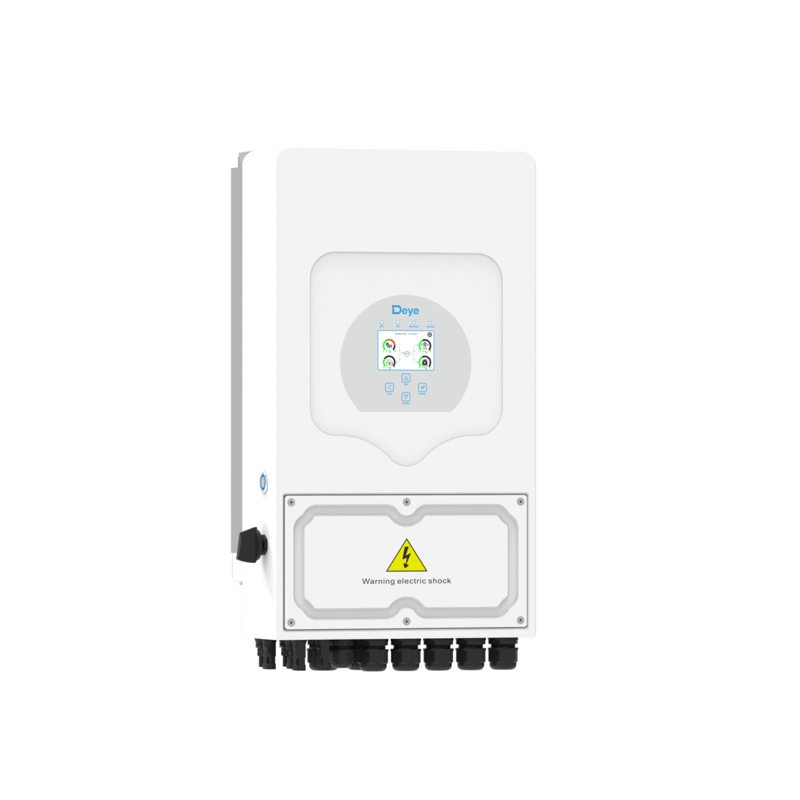

Официальные фото Deye серии SG05LP1. Модель на 6 кВт внешне может немного отличаться.

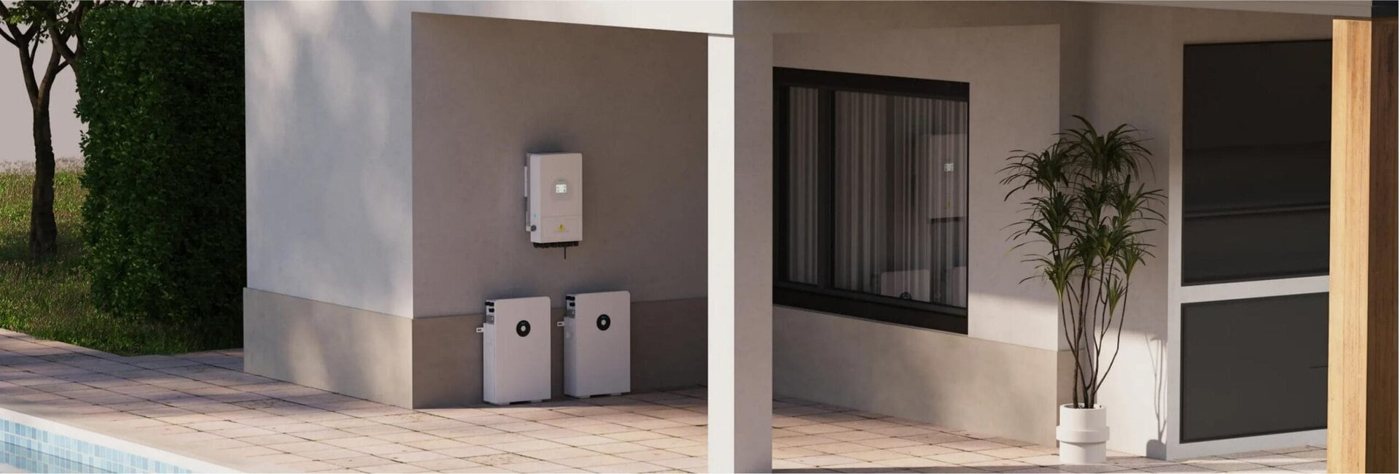

Днём дом питается от солнечных панелей, вечером от батареи. Когда сеть пропадает, инвертор питает резервную линию дома от батареи и солнца.
Комплект с этим инвертором: SUN-6K-SG05LP1 + 3 × SE-G5.1-PRO-B604 000 ₽ за комплект · по отдельности 636 000 ₽варианты: 2, 3 батареи · цена действует, пока на складе есть батареи · панели, монтаж и доставка не входят
| Артикул | SUN-6K-SG05LP1-EU-AM2-P |
| Другие написания | SUN-6K-SG05LP1, SUN-6K-SG05LP1-EU, SUN 6K SG05LP1 EU AM2 P |
| Тип | Гибридный, для батарей 48 В |
| Номинальная мощность | 6 кВт |
| Число фаз | 1 |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
| Нагрузка | 5,12 кВт·ч | 10,24 кВт·ч | 15,36 кВт·ч | 20,48 кВт·ч |
|---|---|---|---|---|
| 0,5 кВт | 9,2 ч | 18 ч | 28 ч | 37 ч |
| 1 кВт | 4,6 ч | 9,2 ч | 14 ч | 18 ч |
| 2 кВт | 2,3 ч | 4,6 ч | 6,9 ч | 9,2 ч |
| 3 кВт | 1,5 ч | 3,1 ч | 4,6 ч | 6,1 ч |
| 5 кВт | 0,9 ч | 1,8 ч | 2,8 ч | 3,7 ч |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Нужен другой документ — напишите на support@deye.shop
SUN-6K-SG05LP1 — однофазный гибридный инвертор на 6 кВт, работает с батареями 48 В. Панелей можно подключить до 12 кВт. Максимальный КПД 97,6 %, корпус IP65.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Макс. мощность PV-массива | 12000 Вт |
| Сколько мощности солнечных панелей можно подключить к инвертору. Панелей ставят больше номинала: в солнечный полдень лишнее срезается, зато утром, вечером и зимой выработка выше. | |
| Макс. входная мощность PV | 9600 Вт |
| Сколько мощности от панелей инвертор принимает одновременно. Если панелей больше, в солнечный полдень лишнее срезается. Это нормально и заложено производителем. | |
| Макс. входное напряжение PV | 500 В |
| Предел напряжения цепочки панелей. Считают по напряжению холостого хода на морозе: зимой оно выше паспортного. Превышение выводит вход из строя, и гарантия такой случай обычно не покрывает. | |
| Диапазон MPPT | 150–425 В |
| Окно напряжения, в котором инвертор берёт с панелей максимум. Цепочку подбирают так, чтобы её рабочее напряжение и в жару, и в мороз оставалось внутри окна. | |
| Тип АКБ | Свинцово-кислотная или литий-ионная |
| Диапазон напряжения АКБ | 40–60 В |
| С какими аккумуляторами работает инвертор. 40–60 В — это батареи 48 В (LV), сотни вольт — высоковольтные (HV). Батарея другого класса к этому инвертору не подключается. | |
| Макс. ток заряда/разряда | 135 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Номинальная мощность AC | 6000 Вт |
| Мощность, которую инвертор отдаёт нагрузке длительно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме. | |
| Макс. полная мощность AC | 6600 ВА |
| Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас в ВА нужен. | |
| Макс. ток AC | 30/28,7 А (при 220/230 В) |
| Напряжение/частота сети | 220/230 В, 50/60 Гц (L+N+PE) |
| Максимальный КПД | 97,6 % |
| КПД в лучшей рабочей точке. Сравнивать модели удобнее по европейскому КПД, если он указан: он усреднён по режимам работы в течение дня. | |
| Класс защиты | IP65 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×В×Г) | 330×580×232 мм |
| Вес | 24,9 кг |
| Рабочая температура | −40…+60 °C (снижение мощности выше +45 °C) |
| Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце. | |
| Интерфейсы связи | Wi-Fi, RS485, CAN |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
Инвертор SUN-6K-SG05LP1 работает с батареями 48 В. Ёмкость набирают модулями, а сколько их нужно именно вам, посчитает конфигуратор.
По напряжению эти батареи подходят инвертору. Число батарей, ток заряда и связь с системой управления батареей инженер проверит под вашу схему. Таблица совместимости →
Напишите, какие у вас панели и батареи. Инженер проверит, подойдёт ли этот инвертор, и посчитает конфигурацию. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Гибрид умеет работать без сети: при аварии он автоматически переводит объект на батарею и продолжает питать нагрузку. Сетевой в этот момент выключается.
Батареи с рабочим напряжением около 51,2 В — окно шины у моделей LV обычно 40–60 В. Какая батарея встаёт к какому инвертору, показывает таблица совместимости.
Да, и это частый сценарий: инвертор с батареей работает как большой источник бесперебойного питания, заряжаясь от сети. Панели добавляют позже, вход для них уже есть.
Инвертор отключит нагрузку, чтобы не разрядить батарею ниже допустимого. Поэтому ёмкость считают под нужное время автономии, а не «сколько не жалко».
Ёмкость набирается модулями, предел задаёт ток заряда и разряда инвертора. Есть и обратное ограничение: слишком мало модулей — и они работают на пределе по току.
