Официальные фото Deye.
LoRa-передатчик Deye SUN-SMART-TX01 для гибридного инвертора
- Связь
- LoRa 868 МГц
- Дальность
- ≈200 м
- Подключение
- порт Meter
- IEC/EN 62368-1
О модели SUN-SMART-TX01
SUN-SMART-TX01 — LoRa-передатчик, который делает гибридный инвертор Deye центром умного дома. Ставится в кабельный ввод COM снизу инвертора и штатным кабелем подключается к порту Meter; по радиоканалу связывает умные розетки, выключатель, беспроводной датчик и зарядку электромобиля. Без него остальные устройства WEMS инвертор не увидит — по одному передатчику на инвертор. Портативным электростанциям SUN-BK не нужен: LoRa у них встроен.
| Артикул | SUN-SMART-TX01 |
| Тип | Умный дом Deye: беспроводное управление нагрузками по LoRa |
| Гарантия | 2 года |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Технические характеристики SUN-SMART-TX01
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
Электрические характеристики
| Питание | 5 В DC — от порта Meter инвертора (где он выдаёт 5 В) или от внешнего USB-источника через Type-C |
| Интерфейсы связи | LoRa |
| Как инвертор связывается с аккумулятором (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Диапазон частот | 863–870 МГц |
| Дальность | ≈200 м без преград |
| Антенна | встроенная, 0,56 дБи |
Общие данные
| Рабочая температура | −40…+60 °C |
| Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце. | |
| Влажность | 0–100 % |
| Класс защиты | IP20 (после установки в инвертор — IP65) |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Высота установки | до 4000 м |
| Габариты | 137,8 × 31,3 × 31,3 мм |
| Вес | 45,8 г |
| Гарантия | 2 года |
| Сертификация | IEC/EN 62368-1 |
Как это работает
Smart TX — это радиомодуль, который даёт гибридному инвертору Deye «уши и голос» в диапазоне LoRa 863–870 МГц. Сам он ничего не решает: в нём нет ни расписаний, ни порогов, ни памяти сценариев. Все правила живут и исполняются на инверторе, а передатчик только переносит команды туда и данные обратно. С инвертором TX общается по RS485 через порт Meter, с устройствами — по радио: беспроводной датчик тока Wireless CT01, умный выключатель, умные розетки и зарядка электромобиля.
Устройства привязываются к инвертору по серийному номеру, а дальше сами сканируют эфир и находят канал передатчика. Каналов десять (00–09), сменить канал можно одной настройкой на экране инвертора — все уже связанные устройства перейдут вслед за ним автоматически.
Интернет для работы не нужен. Роутер, Wi-Fi и облако DeyeCloud нужны только чтобы настраивать и смотреть удалённо; если интернет пропал, расписания, пороги заряда и ноль-экспорт продолжают отрабатываться локально. Для датчика тока Deye приводит время реакции 0,2 с по LoRa против 3–5 с у Wi-Fi-решений, которые гоняют команды через облако.
На корпусе два индикатора: RS485 (связь с инвертором) и LoRa (связь с устройствами). Мигает раз в секунду — норма. Горит постоянно — связи нет. Оба мигают синхронно чаще раза в секунду — идёт обновление прошивки. Один передатчик держит до 10 выключателей и розеток, 2 датчика тока и 1 зарядку — этого хватает на дом, и ставится он по одному на инвертор.
Режимы
| Режим | Что делает | Параметры |
|---|---|---|
| Активация (Advanced Function) | Без этого инвертор передатчик не слушает: включается внешний счётчик и в списке типов счётчика выбирается Smart-TX | Ex_Meter For CT — галочка; Meter Select = Smart-TX |
| Канал LoRa (экран Smart TX) | Единственная настройка самого передатчика — номер канала. Кнопки UP/DOWN на инверторе или DeyeCloud; привязанные устройства переходят на новый канал сами | Channel 00–09 |
| Reset Smart TX | Сброс к заводским: канал по умолчанию, все привязки стёрты — устройства придётся сканировать заново | Чекбокс + OK |
| Smart CT через TX | До двух беспроводных датчиков: CT1 в точке присоединения к сети (ноль в сеть), CT2 на сетевом инверторе при AC-couple | SN CT1/CT2 + Enable; на датчике — Scan Chan |
| Switch/Plug — Time mode | Для каждого из 10 выключателей/розеток сутки делятся на 4 периода (4-й может переходить через полночь). В периоде нагрузка включается при росте SOC до ON-SOC и выключается при падении до OFF-SOC | Start-T, End-T, ON-SOC, OFF-SOC, кнопка периода ON/OFF, дни недели |
| Switch/Plug — Manual mode | Ручное включение с экрана инвертора (обязательно нажать OK), кнопкой на розетке/выключателе или в DeyeCloud. Одновременно с Time mode не работает; нажатие переключателя в приложении переводит устройство из Auto в Manual | ON / OFF |
| off grid-sw off | При уходе инвертора в автономный режим все выключатели и розетки отключаются — некритичные нагрузки не сажают аккумулятор | Галочка |
| EV — Plug and play | Зарядка как обычная нагрузка, без расписания | Max charge power 0–22 000 Вт |
| EV — Time of charge | 4 периода в сутки, в каждом зарядка разрешена или запрещена | Start/End + Charge, Max charge power |
| EV — Solar energy only (SOC>95 %) | Мощность зарядки 0, пока аккумулятор дома не заряжен до 99 %; стоп при падении до 95 %. Нужен включённый Solar sell в System work mode | Галочка |
| EV — Free work | Зарядку питает и выход инвертора (солнце + аккумулятор), и байпас сети | Галочка |
| EV — Off grid EV Charge off | В автономном режиме зарядка отключается, если SOC ниже порога | Off grid SOC, % |
| Положение зарядки | Где физически подключена станция — на стороне Grid или на порту нагрузки LD | Grid port / LD port |
Какие решения можно собрать
- Ноль в сеть без кабеля до щитка. Smart TX + Wireless CT01. Датчик ставится на DIN-рейку в щитке, инвертор видит переток по радио — до 200 м без преград. Без передатчика CT01 работает только по проводу RS485. Deye продаёт эту пару бандлом.
- AC-couple с уже стоящим сетевым инвертором. Smart TX + два CT01: первый в точке присоединения к сети, второй на сетевом инверторе. Гибрид учитывает выработку соседа и держит ноль-экспорт по общему вводу.
- Нагрузки по расписанию и по заряду аккумулятора. Smart TX + розетки PLUG01-F для бытовой техники с вилкой и/или выключатель SWITCH01P3 для котла, ТЭНа, теплового насоса. До 10 устройств, у каждого 4 периода в сутки и пороги ON-SOC/OFF-SOC: бойлер греется, когда заряд аккумулятора выше 80 %, и отпускает, когда заряд упал до 30 %.

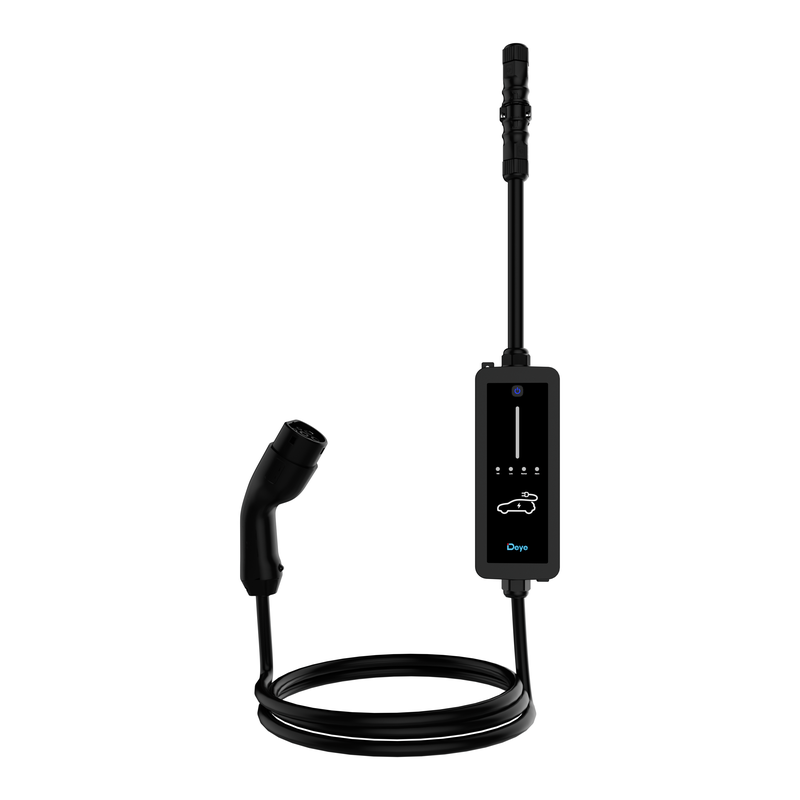

- Зарядка электромобиля излишками солнца. Smart TX + SUN-EVSE22K01-EU-AC (или 11 кВт). Режим Solar energy only ждёт, пока домашний аккумулятор наберёт 99 %, и только потом отдаёт мощность машине; Time of charge — под ночной тариф. В связке с гибридным инвертором зарядка работает только через передатчик.
- Защита автономного режима. Пропала сеть — инвертор сам сбрасывает некритичные розетки и выключатели (off grid-sw off) и отключает зарядку машины ниже заданного SOC. Аккумулятор остаётся холодильнику, насосу и свету.
- Полный умный дом Deye на одном инверторе. 1 передатчик + 2 датчика + 10 розеток/выключателей + 1 зарядка — предел одного TX. Дооснастить можно уже установленный гибрид: обновить прошивку и поставить передатчик.
Монтаж и что в коробке
| Комплект | Кол-во |
|---|---|
| Smart TX | 1 |
| Кабель RJ45–RJ45 для порта Meter | 1 |
| Руководство | 1 |
Кабеля USB→Type-C и блока питания в коробке нет. Антенна встроенная, разъёма под выносную нет.
Монтаж в три шага. Открутить заглушку одного из кабельных вводов COM снизу инвертора и вкрутить на её место передатчик — гайкой и резьбой, антенная часть остаётся снаружи, после установки класс защиты IP65. Внутри отсека подключений соединить RJ45 передатчика с портом Meter инвертора кабелем из комплекта. Если порт Meter вашего инвертора не выдаёт 5 В — подать питание любым USB-источником 5 В в Type-C на торце передатчика.
Откуда берётся 5 В: у новых инверторов (например, SG06LP1) оно идёт по контакту 3 порта Meter; у SUN-5K/6K-SG05LP1-EU-AM2-P его включает DIP-переключатель «+5V Switch» на коммуникационной плате (если передатчик не запитался, питайте его через Type-C от любого USB-источника 5 В); у SG06LP3 — тем же DIP-переключателем; у SG04LP3 в распиновке Meter-485 контакта 5 В нет — нужен Type-C. Deye Store относит к «внешнему питанию» все модели до платформы SG05.
Дальше на экране инвертора: System Setup → Smart Devices → Smart CT / Smart Switch / Smart EV Charger / Smart TX. Если пункта Smart Devices нет — инвертору нужна прошивка через сервис; очень старые аппаратные версии могут не поддерживаться вообще. Обязательно: Advanced Function → галочка Ex_Meter For CT, Meter Select = Smart-TX. Затем по каждому устройству ввести серийный номер с этикетки, включить и запустить на нём сканирование канала. Проверить связь можно на странице Device Info (серийник и прошивка Smart TX плюс список привязанных устройств) или в DeyeCloud: Device → Smart Device → Add a Smart Device → QR или SN.
Условия: −40…+60 °C, влажность 0–100 %, до 4000 м; пиктограмма «Indoor use», ставить рядом с инвертором. Габариты Ø31,3 × 137,8 мм, 45,8 г. Гарантия 2 года. Для России — только TX01 (863–870 МГц); SUN-SMART-TXU1 — американская версия на 920–928 МГц, здесь не применима.
По документам: Smart TX Safety Instructions Ver 1.2.0 (2025-08), даташит Deye Smart Transmitter 2026-05-22, Commissioning Steps of The Smart Devices Ver 1.1 (2026-09-05), даташит WEMS 2025-09-23.
Проверим совместимость до покупки
Напишите, какая у вас задача и какой инвертор, если он уже есть. Инженер проверит, подойдёт ли эта модель, и скажет, что ещё понадобится для запуска. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Частые вопросы
Подойдёт ли Smart TX к моему инвертору Deye
Deye заявляет совместимость со всеми гибридными инверторами, но с двумя условиями. Первое — прошивка: в меню System Setup инвертора должен быть пункт Smart Devices; если его нет, прошивку обновляет сервис, а очень старые аппаратные версии могут не поддерживаться вообще. Второе — питание: у SG06LP1 5 В есть на контакте 3 порта Meter, у SG05LP1-EU-AM2-P и SG06LP3 его включает DIP «+5V Switch», у SG04LP3 и более старых платформ его нет — тогда передатчик питается от любого USB-источника 5 В через Type-C. Пришлите модель и серийный номер инвертора — сверим до заказа.
Нужен ли интернет, чтобы расписания и ноль-экспорт работали
Нет. Все правила хранятся и исполняются на инверторе, команды идут по LoRa напрямую между передатчиком и устройствами. Интернет и приложение DeyeCloud нужны только для удалённой настройки и просмотра. Если роутер выключился, розетки, выключатель, датчик тока и зарядка продолжают работать по заданной логике.
Сколько устройств потянет один передатчик и нужен ли второй
Один Smart TX поддерживает до 10 умных выключателей и розеток суммарно, 2 беспроводных датчика тока и 1 зарядку электромобиля. Ставится по одному на инвертор. Дальность около 200 м без преград, стены и перекрытия её сокращают; выносную антенну к передатчику подключить нельзя — она встроенная.
Что в коробке и что докупать
В комплекте сам передатчик, короткий кабель RJ45–RJ45 для порта Meter и руководство. Кабеля USB→Type-C и блока питания нет — они нужны только если порт Meter вашего инвертора не выдаёт 5 В. Умные устройства (CT01, розетки, выключатель, зарядка) покупаются отдельно; без передатчика беспроводной датчик CT01 работает только по проводу RS485, а зарядка электромобиля с гибридным инвертором вообще не связывается.
Deye публикует список совместимых инверторов
Нет. Ни в инструкции по пусконаладке умных устройств, ни в даташитах Smart TX и WEMS ни одна модель инвертора не названа — есть только общая формулировка «совместим со всеми гибридными инверторами Deye». Проверяется фактически: пункт «Smart Devices» в System Setup и вариант «Smart-TX» в Advanced Function → Meter Select. Пришлите модель и серийный номер — сверим до заказа.
Нужен ли интернет, чтобы умные устройства работали
Нет. Расписания и пороги хранятся и исполняются в самом инверторе, устройства связаны с ним по радиоканалу LoRa. Интернет нужен только приложению DeyeCloud (через логгер инвертора) и зарядке в Wi-Fi-режиме. Экран инвертора работает всегда.
Что обязательно купить, чтобы система заработала
Передатчик SUN-SMART-TX01 — один на гибридный инвертор Deye. Он ставится в свободный COM-гермоввод на нижней панели и штатным кабелем соединяется с портом Meter. На инверторах до платформы SG05 порт не питает передатчик — понадобится внешний блок 5 В USB → Type-C. Портативным электростанциям SUN-BK передатчик не нужен: LoRa у них встроен. Дальше добавляйте то, что нужно: розетки, выключатель, датчик, зарядку.
С каким инвертором это работает
С гибридными инверторами Deye, у которых в меню System Setup есть пункт Smart Devices, а в Advanced Function — опции EX_Meter For CT и Meter Select = Smart-TX. Поддержку добавляет обновление прошивки, но слишком старые ревизии обновить нельзя — совместимость подтверждает сервис. Перед отгрузкой сверяем модель и серийный номер вашего инвертора. С сетевыми и микроинверторами Deye и с оборудованием других брендов система не работает.
