Если в паспорте инвертора написано, что он работает при высокой температуре, это ещё не значит, что при этой температуре он выдаст полную мощность. Для коммерческой станции, которая должна отдавать энергию жарким летним днём, разница принципиальная. Ниже — откуда берётся тепловой дерейтинг, как читать кривую производителя и как учесть его при монтаже и в расчёте окупаемости.
При преобразовании энергии часть её теряется и уходит в тепло: греются силовые полупроводники и другие компоненты. Когда температура, которую отслеживает контроллер, подходит к допустимому пределу, он снижает мощность. Это и есть тепловой дерейтинг. В более жёстких условиях инвертор может отключиться совсем. Когда условия приходят в норму, доступная мощность снова растёт.
Но дело не только в температуре воздуха. На тепловую нагрузку влияют солнце, которое бьёт прямо в корпус, плохой приток воздуха, соседнее оборудование, состояние системы охлаждения и электрический режим работы.
Поэтому горячий корпус сам по себе не доказывает неисправность: это повод посмотреть данные работы инвертора. Как понять, нормален ли нагрев у домашнего инвертора, — в разборе «Инвертор горячий на ощупь — это нормально?».
Температурную характеристику в паспорте читайте в двух частях: в каком диапазоне инвертору разрешено работать и при каких условиях он сохраняет номинальную мощность.
Тепловое поведение у каждой модели своё. Для коммерческого объекта берите паспорт именно той модели и той региональной версии, которую ставите, и запрашивайте кривую дерейтинга, требования к зазорам при монтаже и условия по высоте над уровнем моря. Степень защиты корпуса (IP) говорит о защите от пыли и воды. О мощности в жару она ничего не сообщает.
Сначала убедитесь, что кривая относится к вашей модели, условиям по напряжению и способу монтажа. Затем найдите точку, где длительная мощность начинает падать, и посмотрите, сколько её остаётся при температуре, реальной для вашей площадки.
У части моделей кривая зависит от постоянного напряжения (DC) на входе. Кривая, условие по напряжению DC и условия монтажа — это один комплект данных. Цифра, взятая у другой модели или из другого режима испытаний, для проекта не годится.
При согласовании с поставщиком закройте три вопроса:
Если в брошюре указана только температура начала дерейтинга, запросите у производителя дополнительные данные. Не додумывайте, как круто падает мощность выше этой точки.
Ровная «полка» на графике мощности AC не говорит, откуда она взялась. Чтобы найти причину, сравните доступную мощность панелей, сообщения о статусе, температуры и активные команды управления. Все эти данные есть в мониторинге, например в DeyeCloud.
| Что видно | Что проверить в первую очередь | Какие данные помогут |
|---|---|---|
| Мощность упирается в обычный номинал AC | Клиппинг: доступная мощность DC больше, чем инвертор может преобразовать | Доступная мощность DC и номинальный предел AC |
| Мощность падает, в статусе тепловое ограничение | Тепловой дерейтинг | Каналы температуры, состояние охлаждения, журнал событий |
| Мощность держится на заданном низком потолке | Ограничение экспорта в сеть или команда управления объектом | Показания счётчика и уставка управления |
| Ограничена мощность батареи | Предел по току, температуре или уровню заряда (SoC) батареи | Данные BMS |
Ограничения могут действовать одновременно. Например, ограничение экспорта скрывает тепловой дерейтинг: объект и так запрашивает меньше, чем инвертор способен выдать. Про клиппинг и соотношение мощности панелей и инвертора подробнее — в статье о коэффициенте DC/AC.
Оценивайте конкретное место установки. Открытая кровля или западная стена нагреваются сильнее, чем показывает ближайшая метеостанция: на юге России летом бывает +40 °C в тени, а на стене, которую к вечеру прогрело солнце, ещё жарче. Проверьте, не дует ли на воздухозаборник инвертора тёплый воздух от наружного блока кондиционера, соседних инверторов или трансформатора.
Где уместно, ставьте козырёк, одобренный производителем, и сохраняйте приток воздуха и доступ к оборудованию. Плотный кожух закрывает от солнца, но запирает тепло внутри.
Соблюдайте ориентацию и зазоры из инструкции. Если инверторов несколько, горячий воздух от одного не должен попадать в воздухозаборник другого. Для установки в помещении (в щитовой или техническом помещении) посчитайте тепловую нагрузку на комнату при одновременной работе всего оборудования на расчётной мощности.
Для примера: если инвертор выдаёт 100 кВт AC при КПД преобразования 98 %, потери на преобразование примерно такие:
Тепловые потери ≈ 100 × (1 / 0,98 − 1) = 2,04 кВт
Это условная рабочая точка, а не паспортные данные Deye. В расчёт охлаждения помещения нужно добавить потери остального оборудования, теплопритоки через стены и кровлю и реальные условия вентиляции.
Проверьте ограничения производителя по высоте над уровнем моря и связанный с ней дерейтинг. Учтите пыль, соль (у моря) и доступ для осмотра элементов охлаждения. Если к инвертору трудно подобраться, отвод тепла со временем ухудшится.
Обслуживайте инвертор только способами, которые разрешил производитель. Лишние отверстия в корпусе, самодельные вентиляторы или водяное охлаждение нарушают штатную защиту оборудования.
Считайте выработку по совпадающим во времени данным: солнечной радиации, температуре модулей и температуре в месте установки инвертора. Если применить снижение мощности на пике жары ко всем часам года, потери получатся завышенными. Если не учитывать повторяющиеся жаркие дни — заниженными.
На простом примере: если тепловое ограничение снижает мощность, которую иначе можно было бы получить, со 100 до 90 кВт на два часа, теряется 20 кВт·ч. Но так считать можно, только если панели или батарея в эти часы действительно могли дать полную мощность.
Варианты размещения, вентиляции, мощности и числа инверторов сравнивайте по годовой выработке и стоимости. Инвертор большей мощности не решит проблему плохого притока воздуха. Накопитель тоже не гарантирует, что срезанная выработка панелей вернётся: мощность заряда, свободная ёмкость, схема системы и тепловые ограничения никуда не деваются.

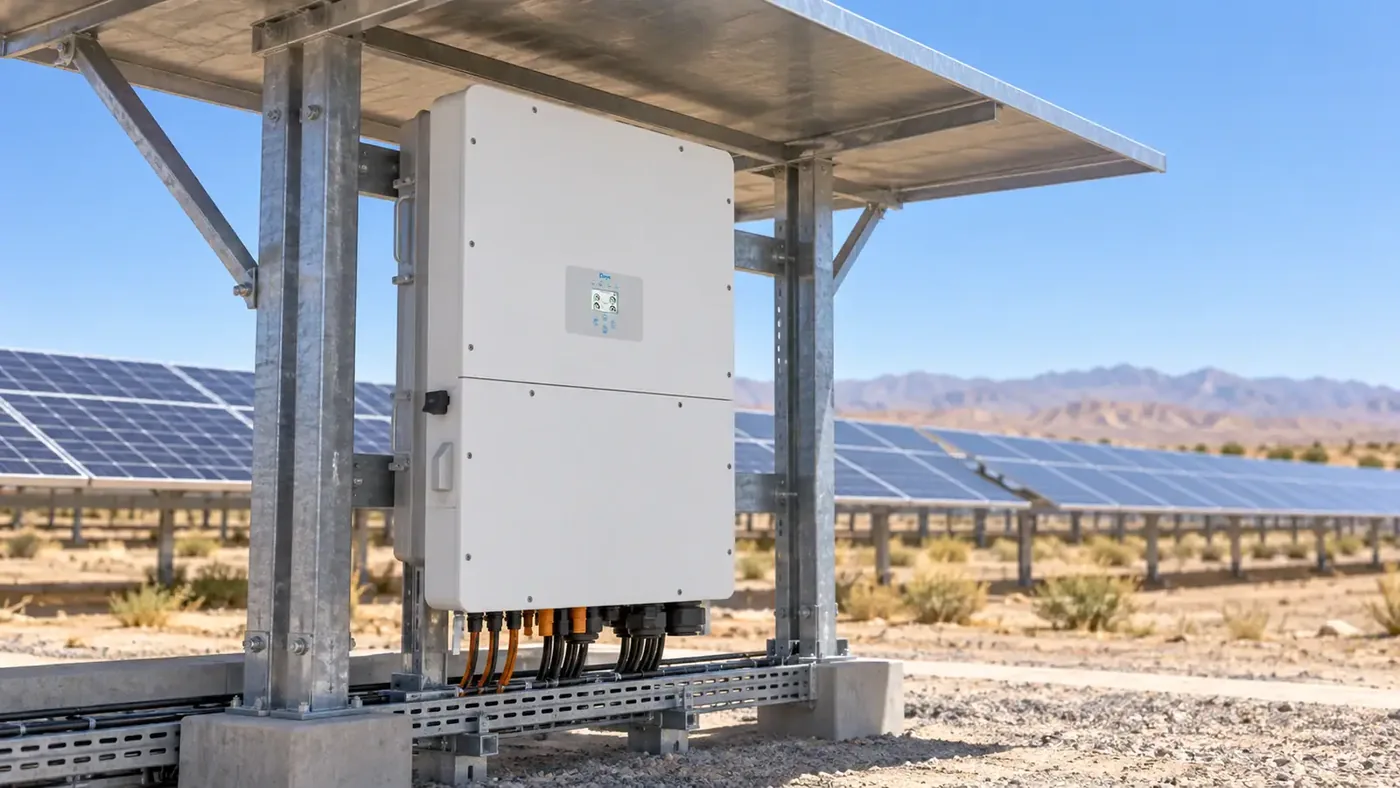

Для коммерческих проектов с панелями и батареями отправная точка — трёхфазные гибридные HV-инверторы SUN-100K-SG02HP3 и SUN-125K-SG02HP3 на 100 и 125 кВт. Для объектов поменьше есть SUN-25K-SG02HP3 и SUN-30K-SG02HP3 на 25 и 30 кВт. Сверяйтесь с тепловыми данными каждой модели: ограничения одной на другую не переносятся.
Снимите исходные данные при типичной нагрузке: температуру воздуха у воздухозаборника, доступные внутренние каналы температуры, напряжение и ток DC, мощность AC, режим работы и журнал событий. Зафиксируйте итоговую схему размещения и зазоры.
В России станции часто запускают весной или осенью. Если пусконаладка прошла в прохладную погоду, запланируйте проверку в первые жаркие недели, обычно в июле. Сравнивайте однотипные инверторы с поправкой на разную нагрузку и разное положение относительно солнца.
Если мощность неожиданно упала, квалифицированный специалист должен проверить пути отвода тепла, работу вентиляторов (если они есть), показания датчиков, электрический режим и команды управления. Прошивку обновляйте только через штатный сервисный процесс и сохраняйте записи о каждом изменении.
Источник: блог Deye (Solar Inverter Derating at High Temperatures: What Installers Should Know). Перевод и адаптация для российских условий — deye.shop.
Единого порога нет. Берите актуальный паспорт и кривую дерейтинга именно вашей модели и её региональной версии. Рабочий температурный диапазон сам по себе не говорит, где заканчивается работа на полной мощности.
Нет, это защитная реакция, и сам по себе он поломку не доказывает. Но если снижение повторяется постоянно или происходит неожиданно, его стоит разобрать, сверив с ограничениями модели и условиями монтажа.
Тень уменьшит нагрев от солнца, но высокая температура воздуха, плохой приток воздуха или другие ограничения всё равно могут снижать мощность. Козырёк не должен нарушать зазоры из инструкции.
Не обязательно. Результат зависит от его тепловой кривой, доступной мощности панелей, рабочего напряжения, условий монтажа и разрешённой мощности подключения к сети. Сравнивайте расчётную годовую выработку и стоимость владения.
Ту, что указана в кривой производителя, и реалистичную оценку для конкретного места. Температура воздуха по метеостанции, температура ячеек панели и внутренняя температура инвертора — это разные величины.
Конфигуратор посчитает инвертор и ёмкость накопителя по вашим цифрам, инженер ответит на вопросы.
