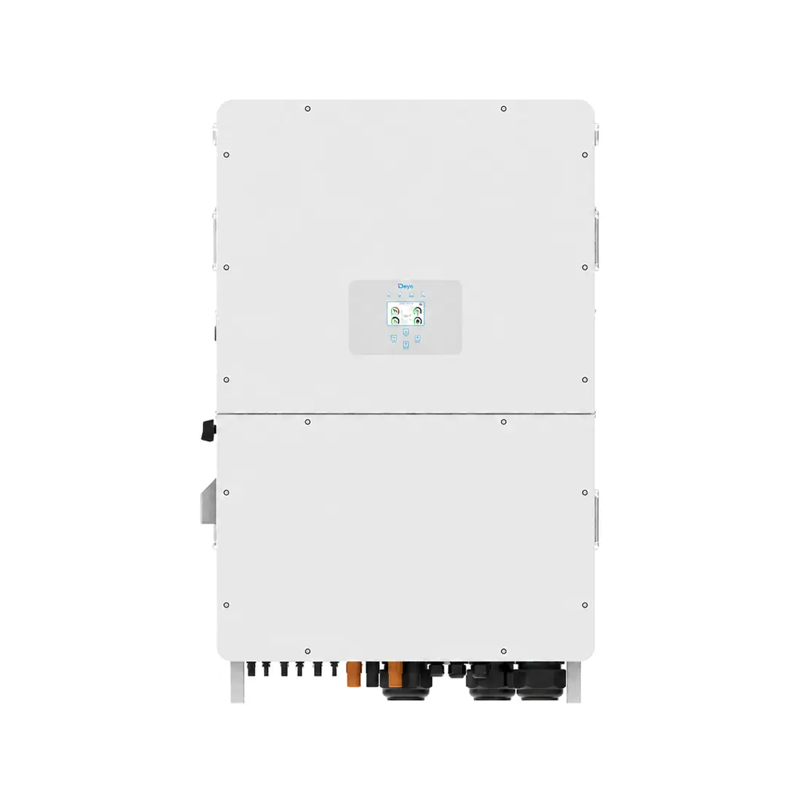

О модели SUN-100K-SG02HP3
SUN-100K-SG02HP3 — трёхфазный гибридный инвертор под высоковольтные аккумуляторы на 100 кВт, вход аккумулятора 160–1000 В. 10 входов для панелей (MPPT) принимают до 200 кВт. Максимальный КПД 98,70 %, корпус IP65.
Артикул
SUN-100K-SG02HP3-EU-GM10
Другие написания
SUN-100K-SG02HP3, SUN 100K SG02HP3 EU GM10
Тип
Гибридный, для высоковольтных аккумуляторов
Номинальная мощность
100 кВт
Число фаз
3
Макс. сквозной ток сеть → нагрузка
250 А
Какой ток из сети инвертор может пропустить через себя к резервной нагрузке. Если нагрузка больше, её подключают в щите мимо инвертора.
Пиковая мощность без сети
1,5 × номинальной мощности, 10 с
Сколько инвертор выдержит кратковременно без сети: на пуск насоса, холодильника или компрессора. Указывается вместе со временем, обычно несколько секунд.
Диапазон напряжения аккумулятора
160–1000 В
С какими аккумуляторами работает инвертор. 40–60 В — это аккумуляторы 48 В (LV), сотни вольт — высоковольтные (HV). Модель другого класса к этому инвертору не подключается.
Макс. ток заряда
100+100 А
Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора.
Гарантия
5 лет
Производитель
Deye (Ningbo Deye Inverter Technology), КНР
Сколько проработает аккумулятор без сети
Нагрузка
51,2 кВт·ч
102,4 кВт·ч
204,8 кВт·ч
25 кВт
1,8 ч
3,7 ч
7,4 ч
50 кВт
0,9 ч
1,8 ч
3,7 ч
100 кВт
0,5 ч
0,9 ч
1,8 ч
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Технические характеристики SUN-100K-SG02HP3
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
Вход PV
Макс. мощность PV-массива
200 000 Вт
Сколько мощности солнечных панелей можно подключить к инвертору. Панелей ставят больше номинала: в солнечный полдень лишнее срезается, зато утром, вечером и зимой выработка выше.
Макс. входная мощность PV
160 000 Вт
Сколько мощности от панелей инвертор принимает одновременно. Если панелей больше, в солнечный полдень лишнее срезается. Это нормально и заложено производителем.
Макс. входное напряжение PV
1000 В
Предел напряжения цепочки панелей. Считают по напряжению холостого хода на морозе: зимой оно выше паспортного. Превышение выводит вход из строя, и гарантия такой случай обычно не покрывает.
Стартовое напряжение
180 В
С какого напряжения цепочки инвертор начинает работать от солнца. Короткая цепочка утром и в пасмурную погоду может до него не дотягивать.
Диапазон MPPT
150–850 В
Окно напряжения, в котором инвертор берёт с панелей максимум. Цепочку подбирают так, чтобы её рабочее напряжение и в жару, и в мороз оставалось внутри окна.
Номинальное напряжение PV
650 В
Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этой цифре.
Макс. рабочий ток PV
42+42+42+42+42+42+42+42+42+42 А
Какой ток инвертор берёт с одного входа. Если рабочий ток панелей больше, лишнее не используется: инвертор не пострадает, но часть мощности потеряется. У мощных панелей это стоит проверить.
Макс. ток КЗ PV
63+63+63+63+63+63+63+63+63+63 А
Предельный ток короткого замыкания, который выдерживает вход. Ток КЗ панелей (Isc) с учётом параллельных цепочек не должен его превышать.
MPPT-трекеров / строк на трекер
10 / 2+2+2+2+2+2+2+2+2+2
Сколько независимых входов для панелей и сколько цепочек подключается к каждому. Разные скаты крыши и панели в тени подключают на разные трекеры, тогда они не тянут друг друга вниз.
Аккумулятор
Тип аккумулятора
литий-ионная
Диапазон напряжения аккумулятора
160–1000 В
С какими аккумуляторами работает инвертор. 40–60 В — это аккумуляторы 48 В (LV), сотни вольт — высоковольтные (HV). Модель другого класса к этому инвертору не подключается.
Макс. ток заряда
100+100 А
Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора.
Макс. ток разряда
100+100 А
Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора.
Число входов аккумулятора
2
Сколько отдельных аккумуляторных входов у инвертора. Обычно один: все модули собираются в общий аккумулятор.
Стратегия заряда Li-ion
адаптация к BMS
Инвертор получает от BMS аккумулятора допустимые ток и напряжение заряда и работает в этих пределах. Для этого нужен кабель связи CAN или RS485 и совместимый протокол.
Выход AC
Номинальная мощность AC
100 000 Вт
Мощность, которую инвертор отдаёт нагрузке длительно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме.
Макс. полная мощность AC
110 000 ВА
Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас в ВА нужен.
Номинальный ток AC
151,6/145,0 А
Макс. ток AC
166,7/159,5 А
Макс. сквозной ток сеть → нагрузка
250 А
Какой ток из сети инвертор может пропустить через себя к резервной нагрузке. Если нагрузка больше, её подключают в щите мимо инвертора.
Пиковая мощность без сети
1,5 × номинальной мощности, 10 с
Сколько инвертор выдержит кратковременно без сети: на пуск насоса, холодильника или компрессора. Указывается вместе со временем, обычно несколько секунд.
Напряжение сети / диапазон
220/380 В, 230/400 В; 0,85Un–1,1Un
Частота сети / диапазон
50/45–55 Гц, 60/55–65 Гц
Схема подключения к сети
3L+N+PE
Коэффициент мощности
0,8 опережающий – 0,8 отстающий
Инвертор умеет отдавать реактивную мощность в этих пределах, если этого требует сеть. Для частного дома это обычно не важно.
Гармоники тока THDi
<3 % (от номинальной мощности)
Насколько ток инвертора отличается от идеальной синусоиды. Меньше 3 % — чистый ток, он не мешает другим приборам.
КПД
Максимальный КПД
98,70 %
КПД в лучшей рабочей точке. Сравнивать модели удобнее по европейскому КПД, если он указан: он усреднён по режимам работы в течение дня.
Европейский КПД
98,10 %
КПД, усреднённый по типичным режимам работы в течение дня. По нему удобнее сравнивать инверторы, чем по максимальному.
КПД MPPT
>99 %
Насколько точно инвертор находит точку максимальной мощности панелей. У современных моделей это больше 99 %.
Защита и стандарты
Встроенные защиты
защита от переполюсовки DC, защита от перегрузки по току на выходе AC, тепловая защита, защита от перенапряжения на выходе AC, защита от КЗ на выходе AC, контроль постоянной составляющей, AFCI — защита от дугового пробоя (опция), защита от островного режима, DC-выключатель, контроль сопротивления изоляции, контроль тока утечки
Защита от импульсных перенапряжений
тип II (DC), тип II (AC)
Встроенная защита от импульсных перенапряжений. Она не заменяет УЗИП в щите, если линия воздушная или грозы в вашем районе частые.
Сетевые стандарты
IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105
Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце.
Влажность
0–100 %
Высота установки
3000 м
Уровень шума
≤65 дБ
Класс защиты
IP65
Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение.
Топология
бестрансформаторная
Бестрансформаторная схема легче и эффективнее, но требует правильного заземления.
Категория перенапряжения
категория II (DC), категория III (AC)
Охлаждение
принудительное воздушное
Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару.
Как инвертор связывается с аккумулятором (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором.
Параллельная работа
до 10 шт. в сетевом и автономном режиме
Сколько одинаковых инверторов можно объединить в одну систему, чтобы сложить мощность.
Гарантия
5/10 лет (срок зависит от места установки инвертора, подробнее — гарантийная политика)
Время без сети задаёт аккумулятор
Инвертор SUN-100K-SG02HP3 работает с высоковольтными аккумуляторами. Ёмкость набирают модулями, а сколько их нужно
именно вам, посчитает конфигуратор.
По напряжению эти аккумуляторы подходят инвертору. Число модулей, ток заряда и связь с системой управления аккумулятором инженер проверит под вашу схему. Таблица совместимости →
Рассчитаем систему для объекта
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Частые вопросы
Когда нужен высоковольтный гибрид, а не низковольтный
Когда мощность выше 20 кВт или накопитель больше 30 кВт·ч. На высоком напряжении тот же киловатт передаётся меньшим током, поэтому кабель тоньше, потери ниже, а массив аккумуляторов компактнее.
Можно ли подключить к HV-инвертору низковольтные аккумуляторы 51,2 В
Нет. Рабочее окно аккумуляторной шины у HV-моделей начинается примерно от 160 В — низковольтный аккумулятор в него не попадает. Совместимые пары собраны в таблице.
Можно ли включить несколько инверторов параллельно
Да, модели этой линейки рассчитаны на параллельную работу. Схему и настройки согласуйте с инженером: важны балансировка нагрузки и общая шина связи.
Подойдёт ли такой инвертор для срезания пиков на производстве
Да, это одна из основных задач: накопитель разряжается в часы максимума и снижает заявленную мощность, за которую предприятие платит отдельно. Эффект считают по вашему графику нагрузки.
Что с гарантией на промышленное применение
Гарантия производителя на инверторы — 5 лет. Гарантийные случаи решаются через сервисных партнёров Deye в России, отправлять оборудование за рубеж не нужно.
