BMS, EMS и PCS: из чего состоит промышленный накопитель энергии

В промышленном накопителе, кроме самих аккумуляторов, работают три системы: BMS защищает их, EMS решает, когда заряжать и разряжать, PCS преобразует энергию между аккумуляторами и сетью. Разбираем, кто за что отвечает, как они договариваются между собой и что из этого нужно прописать в техзадании.

·6 минут чтения·обновлено

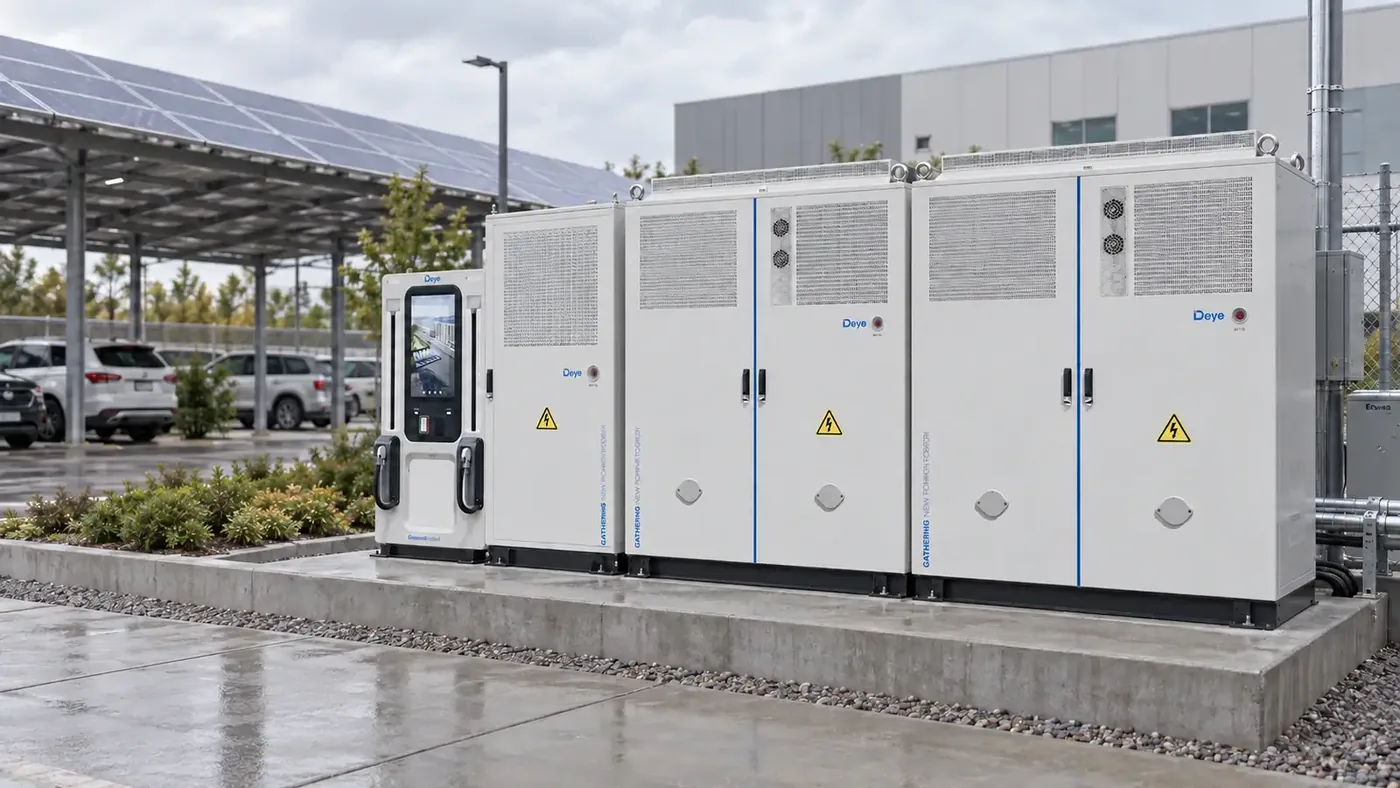

Промышленный накопитель Deye на открытой площадке: в одном шкафу аккумуляторы, BMS, EMS и PCS
Промышленный накопитель Deye на открытой площадке: в одном шкафу аккумуляторы, BMS, EMS и PCS

Коротко

  • BMS защищает аккумулятор: следит за напряжением ячеек, током и температурой, балансирует ячейки и сообщает, можно ли сейчас заряжать или разряжать.
  • EMS решает на уровне объекта, когда заряжать и разряжать: под собственное потребление, срезание пиков, зоны тарифа, резерв на случай отключения сети или ограничение выдачи в сеть.
  • PCS — двунаправленный преобразователь между постоянным током аккумулятора и переменным током сети. В небольших коммерческих системах его роль часто выполняет трёхфазный гибридный инвертор.
  • EMS не может отменить пределы BMS: если BMS ограничила разряд, PCS и EMS подчиняются.
  • В техзадании прописывают, какое устройство ведущее, протоколы связи и поведение при её потере, мощность PCS и пределы SoC.

Что делает BMS

BMS (система управления аккумулятором) защищает его и следит за его состоянием. Она измеряет параметры ячеек и модулей, проверяет рабочие пределы и сообщает, можно ли сейчас безопасно заряжать или разряжать аккумулятор.

Типичные функции BMS:

  • контроль напряжения ячеек и модулей, тока и температуры;
  • балансировка ячеек, чтобы их уровень заряда (SoC) не расходился сильнее допустимого;
  • обнаружение перенапряжения, глубокого разряда, перегрузки по току и перегрева; контроль изоляции согласуется с остальной системой;
  • оценка SoC и остаточного ресурса (SoH) по измерениям и расчётной модели;
  • размыкание контакторов или команда на отключение, когда достигнут предел безопасности;
  • передача аварий и разрешений на работу в PCS или контроллер верхнего уровня.

BMS работает на уровне аккумулятора и обычно не решает, срезать ли заводу пик в 16:00 или держать запас энергии на случай отключения сети. Её задача — удерживать аккумулятор в безопасных электрических и тепловых пределах и отдавать надёжные данные о его состоянии. Своя BMS есть в каждом литиевом аккумуляторе Deye — от низковольтных SE-F до высоковольтных шкафов BOS-A160.

Что делает EMS

EMS (система управления энергией) принимает решения на уровне всего объекта. Она учитывает нагрузку, выработку солнечных панелей, тарифные зоны, график работы, состояние сети и доступный заряд аккумулятора, а затем задаёт режимы работы PCS и другому управляемому оборудованию.

EMS может совмещать несколько задач:

  1. Собственное потребление: заряжать аккумулятор излишками солнечной генерации и разряжать, когда объекту нужна мощность.
  2. Срезание пиков: разряжать аккумулятор, когда потребление из сети подходит к заданному пределу. В России это прямой путь к снижению платы за мощность.
  3. Работа по зонам тарифа: переносить энергию из дешёвых часов в дорогие, если это разрешено.
  4. Готовность к аварии: держать резерв для ответственных потребителей на случай отключения сети.
  5. Ограничение выдачи в сеть: не пускать энергию обратно в сеть, если техусловия на подключение требуют нулевой или ограниченной отдачи.
  6. Управление несколькими источниками: согласовывать солнечную электростанцию, аккумуляторы, генераторы, вентиляцию и кондиционирование, зарядку электромобилей и другие гибкие нагрузки.

EMS обязана соблюдать пределы, которые сообщает BMS. Если BMS говорит, что аккумулятор слишком холодный, перегрет, полностью заряжен или недоступен, EMS не может отменить эту защиту. Так и задумано: самая хитрая стратегия разряда не заменяет защиту аккумулятора. Зимой, когда контейнер на улице остывает до −30 °C, ограничения по температуре будут срабатывать регулярно, и график EMS должен это учитывать.

Что делает PCS

PCS (система преобразования мощности) — двунаправленный силовой преобразователь между постоянным током аккумулятора (DC) и переменным током сети (AC). При заряде он превращает AC в DC, при разряде — DC в AC и синхронизируется с сетью 380 В, 50 Гц или с локальной микросетью объекта.

В зависимости от конструкции и поддерживаемых режимов PCS отвечает за:

  • регулирование активной и, если поддерживается, реактивной мощности;
  • регулирование тока и напряжения промежуточного звена постоянного тока;
  • синхронизацию с сетью и защиту от островного режима;
  • команды на ограничение мощности и скорости её изменения;
  • переключение режимов, например между работой с сетью и автономной работой;
  • защиту от электрических повреждений в согласовании с проектом объекта.

Мощность PCS указывают в киловаттах (кВт) или мегаваттах (МВт), а энергию аккумулятора — в киловатт-часах (кВт·ч) или мегаватт-часах (МВт·ч). Объекту может понадобиться большая мощность PCS на короткий пик, большая ёмкость аккумулятора на длинную смену или и то и другое.

В небольших коммерческих системах роль PCS часто выполняет трёхфазный гибридный инвертор: например, SUN-125K-SG02HP3 работает с высоковольтными аккумуляторами и сам управляет зарядом, разрядом и ограничением выдачи в сеть.

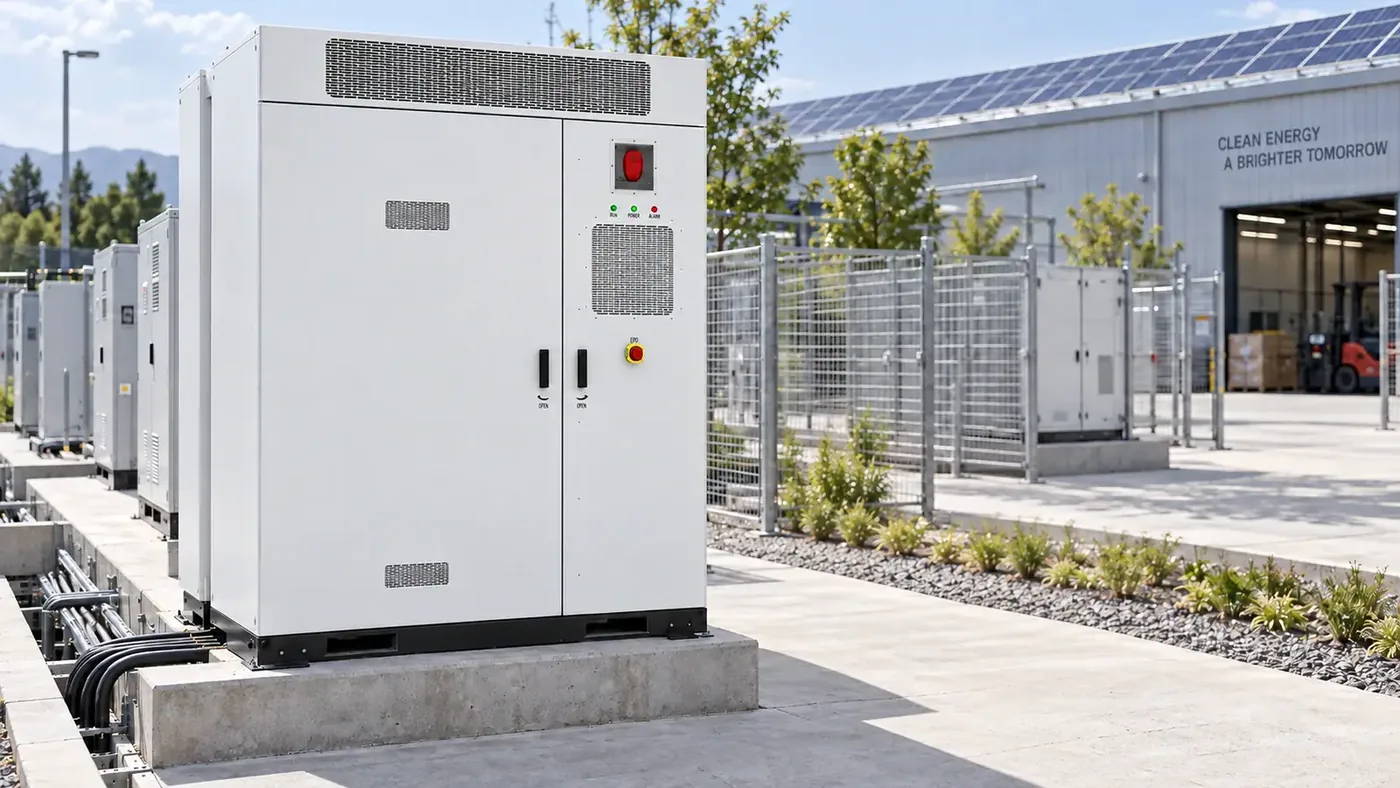

Промышленная система накопления Deye с панелью управления и вентиляционными решётками на бетонном основании
Промышленная система накопления Deye с панелью управления и вентиляционными решётками на бетонном основании

Подберём систему под вашу задачу

Оставьте телефон — инженер перезвонит в рабочее время, ответит на вопросы по статье и подберёт оборудование. Бесплатно.

SUN-125K-SG02HP31 419 000 ₽ · в наличии→
Вопрос у инженера. Ответим в будни с 9:00 до 18:00 по Москве.

Как три системы работают вместе

Возьмём склад с солнечной электростанцией, накопителем и ограничением по максимальной мощности. EMS видит, что потребление из сети растёт, и запрашивает разряд 300 кВт. PCS принимает команду и преобразует постоянный ток аккумулятора в переменный. Одновременно BMS сообщает допустимый ток, доступный заряд, температуры и аварии. Если BMS ограничивает разряд до 220 кВт, PCS и EMS обязаны подчиниться.

Упрощённо поток информации выглядит так:

Измерения и защита (BMS) → решения и распределение мощности по объекту (EMS) → преобразование энергии (PCS) → мощность, отданная объекту или в сеть.

Пределы и аварии BMS передаются в PCS и напрямую: защита не зависит только от EMS. Работа в режиме формирования сети и запуск с нуля (black start) требуют отдельной поддержки и подходящей коммутационной аппаратуры — одного двунаправленного преобразователя для этого недостаточно.

При заряде всё зеркально: EMS запрашивает мощность заряда, PCS преобразует AC в DC, а BMS ограничивает ток, когда ячейки подходят к предельному напряжению или температуре.

Почему разделение важно при закупке

Проекты чаще буксуют из-за нечётко описанных интерфейсов между устройствами, чем из-за одного неисправного блока. В техническом задании стоит указать:

  • какое устройство ведущее, а какие подчинённые;
  • протоколы связи, состав данных, частоту обновления и поведение при потере связи;
  • какие данные по SoC, SoH, температуре и авариям получает EMS;
  • длительную и кратковременную мощность PCS, перегрузочную способность, требования по реактивной мощности;
  • рабочий резерв и минимальный и максимальный пределы SoC;
  • время реакции при срезании пиков, переходе на резерв и ограничении выдачи в сеть;
  • информационную безопасность, удалённый доступ, журнал событий и права пользователей;
  • пусконаладочные испытания: полярность счётчика, установку трансформаторов тока, точность исполнения команд, поведение при потере связи.

У Deye есть шкафные системы для коммерческих объектов, где PCS, BMS и EMS объединены в одном корпусе, и микросетевые комплексы для более крупных площадок. Под конкретный проект архитектуру, номиналы и интерфейсы управления всё равно нужно сверить с технической документацией выбранной модели. Порядок испытаний при вводе разобран в статье о пусконаладке накопителя.

Как мониторинг замыкает контур

EMS принимает хорошие решения только при достоверных измерениях. На работу системы влияют место установки счётчика, направление трансформаторов тока, синхронизация времени, калибровка датчиков и качество связи. Оператору также нужно видеть, почему команда не выполнена: аккумулятор был недоступен, PCS упёрся в предел мощности или нагрузка объекта неожиданно изменилась.

Если объектов несколько, удобно наблюдать за ними из одного окна — в облаке DeyeCloud. Мониторинг дополняет местную защиту и управление объектом, но не заменяет их.

Итог для проектировщика

BMS защищает аккумулятор, EMS оптимизирует работу системы, PCS передаёт мощность. В хорошем проекте накопителя видно, как эти уровни обмениваются данными, что происходит при достижении предела и как система ведёт себя в обычной работе, при авариях и отключении сети. Когда три аббревиатуры описаны как отдельные, но согласованные функции, техзадание получается яснее, а пусконаладка проходит без сюрпризов.

И
Инженерная группа deye.shop Подбираем, поставляем и запускаем системы на оборудовании Deye для дома и бизнеса. Тексты сверяем с даташитами и каталогом, цифры — с паспортами моделей.

Источник: блог Deye (BMS vs EMS vs PCS: Understanding the Main Components of a BESS). Перевод и адаптация для российских условий — deye.shop.

Частые вопросы

BMS и EMS — это одно и то же?

Нет. BMS отвечает за безопасность аккумулятора, балансировку ячеек, рабочие пределы и оценку его состояния. EMS управляет приоритетами всего объекта: собственным потреблением, срезанием пиков, резервом на случай аварии и работой по зонам тарифа.

PCS — это то же самое, что инвертор?

PCS — двунаправленный силовой преобразователь системы накопления. Он работает и как инвертор, и как выпрямитель, передавая энергию между постоянным током аккумулятора и сетью переменного тока. Названия у производителей разные, поэтому точные режимы и номиналы смотрите в паспорте.

Что определяет мощность накопителя?

Мощность по переменному току определяет PCS — с учётом ограничений аккумулятора по току, температурного режима и условий подключения к сети. Полезная ёмкость аккумулятора определяет, как долго эту мощность можно держать.

Может ли EMS отменить защиту BMS?

Не должна. Защитные пределы BMS имеют приоритет. EMS обязана подстраивать команды под разрешённый диапазон работы аккумулятора.

Что запросить у подрядчика при закупке накопителя?

Однолинейную схему, таблицу интерфейсов, иерархию управления, номиналы мощности и энергии, время реакции, правила резерва по SoC, детали связи, перечень аварий, программу пусконаладки и разделение гарантийной ответственности за BMS, EMS, PCS и остальное оборудование.
