Умная розетка и выключатель Deye: как больше солнечной энергии тратить дома

Умная розетка и выключатель Deye включают бойлер или насос по команде гибридного инвертора. Чем они отличаются, как настроить их под солнце и чего они не умеют.

·6 минут чтения·обновлено

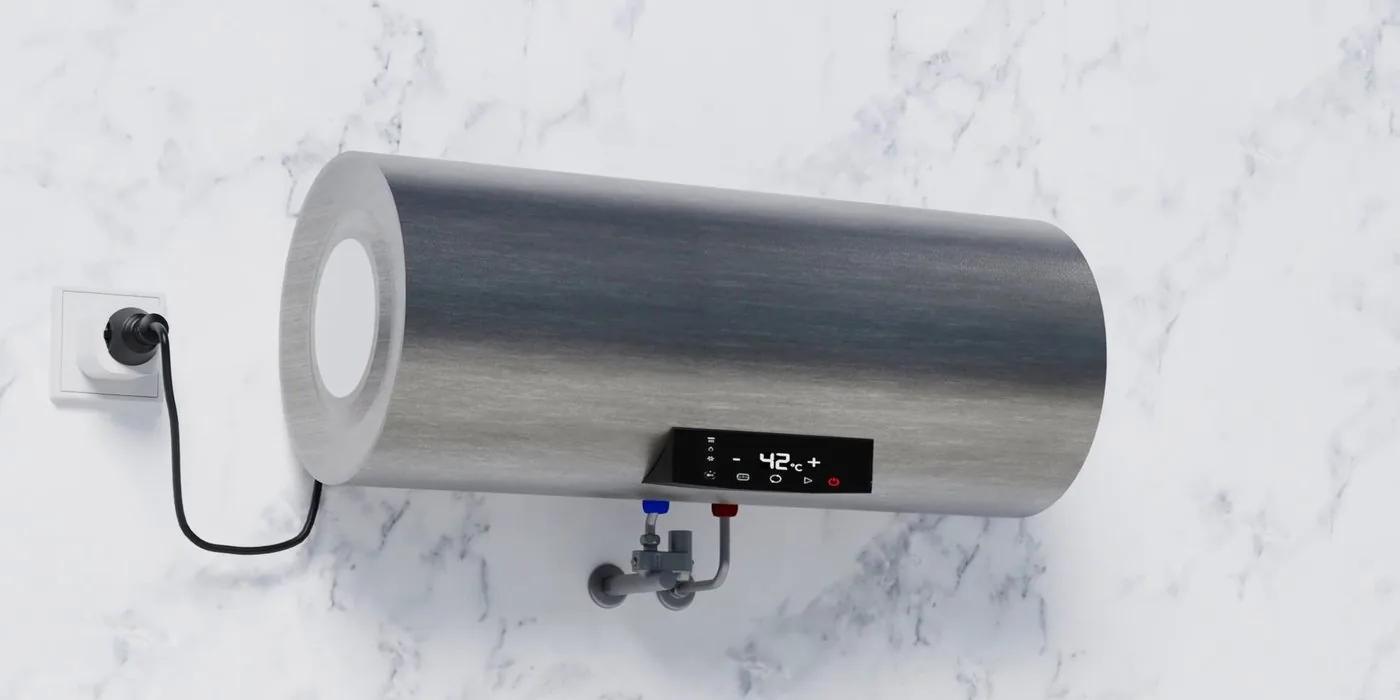

Водонагреватель включён в умную розетку Deye SUN-SMART-PLUG01-F
Водонагреватель включён в умную розетку Deye SUN-SMART-PLUG01-F
16 Аумная розетка
25 А на фазуумный выключатель, 1 или 3 фазы
до 10розеток и выключателей на один инвертор
4 периодав сутки, с порогами заряда аккумулятора

Коротко

  • Днём солнечная электростанция часто вырабатывает больше, чем дом тратит. Когда аккумулятор почти заряжен, лишнее либо уходит в сеть, либо инвертор его не берёт.
  • Умная розетка SUN-SMART-PLUG01-F и выключатель SUN-SMART-SWITCH01P3 включают бойлер, стиральную машину или насос именно в такие часы.
  • Команды отдаёт гибридный инвертор Deye по радиоканалу LoRa. Интернет для этого не нужен.
  • Оговорка: включать нагрузку по мощности солнечных панелей они не умеют. Работают по времени и по уровню заряда аккумулятора. Это почти то же самое: днём, когда аккумулятор полный, излишек как раз и есть.

Как это работает

  1. Передатчик SUN-SMART-TX01 вкручивают в кабельный ввод инвертора и подключают к порту Meter, а в меню выбирают Smart TX. Если порт не выдаёт 5 В, передатчик питают через USB Type-C.
  2. Розетку или выключатель привязывают по серийному номеру в меню инвертора: System Setup → Smart Devices.
  3. Кнопкой на самом устройстве запускают поиск канала.

К одному инвертору подключают до 10 таких устройств.

У каждого устройства два режима, включить оба сразу нельзя.

  • Ручной. Включают кнопкой на корпусе, с экрана инвертора или в приложении Deye Cloud.
  • По времени. Сутки делятся на 4 периода. В каждом задают начало, конец и два порога заряда аккумулятора: при каком уровне включить нагрузку (ON-SOC) и при каком выключить (OFF-SOC). Дни недели выбирают общие для всего расписания. Если период выключен, устройство в эти часы не работает.

Отдельная галочка выключает все розетки и выключатели, когда дом переходит на аккумулятор при отключении сети. Тогда заряд аккумулятора остаётся для самого нужного.

Розетка или выключатель

Умная розетка PLUG01-FУмный выключатель SWITCH01P3
Ток16 А25 А на фазу
Фазы11 или 3
Подключениевставляется в обычную розеткув линию, через свои разъёмы
КорпусIP20, только в помещенииIP65
Рабочая температураот −40 до +60 °Cот −40 до +45 °C
Гарантия5 лет2 года
Источникруководство PLUG01-F, с. 7руководство SWITCH01P3, с. 1; даташит, с. 2

Розетка подходит для приборов с вилкой: водонагреватель до 16 А, стиральная и посудомоечная машины. Её вставляют в розетку с заземлением, а прибор включают в неё. Вилка типа F (Schuko) подходит к обычным в России розеткам с заземлением.

Если ток больше 16 А держится дольше 20 секунд, розетка отключается и через 10 минут проверяет ток снова. Ставить их друг в друга нельзя.

Выключатель — для мощных нагрузок: трёхфазный водонагреватель, насос, тепловой насос. Корпус IP65 не боится пыли и струй воды, поэтому выключатель подходит и для уличной техники. Его подключают в линию через разъёмы из комплекта, в линии ставят автомат: 2P для однофазной нагрузки, 4P для трёхфазной. Монтаж — работа для электрика: руководство требует квалифицированный персонал.

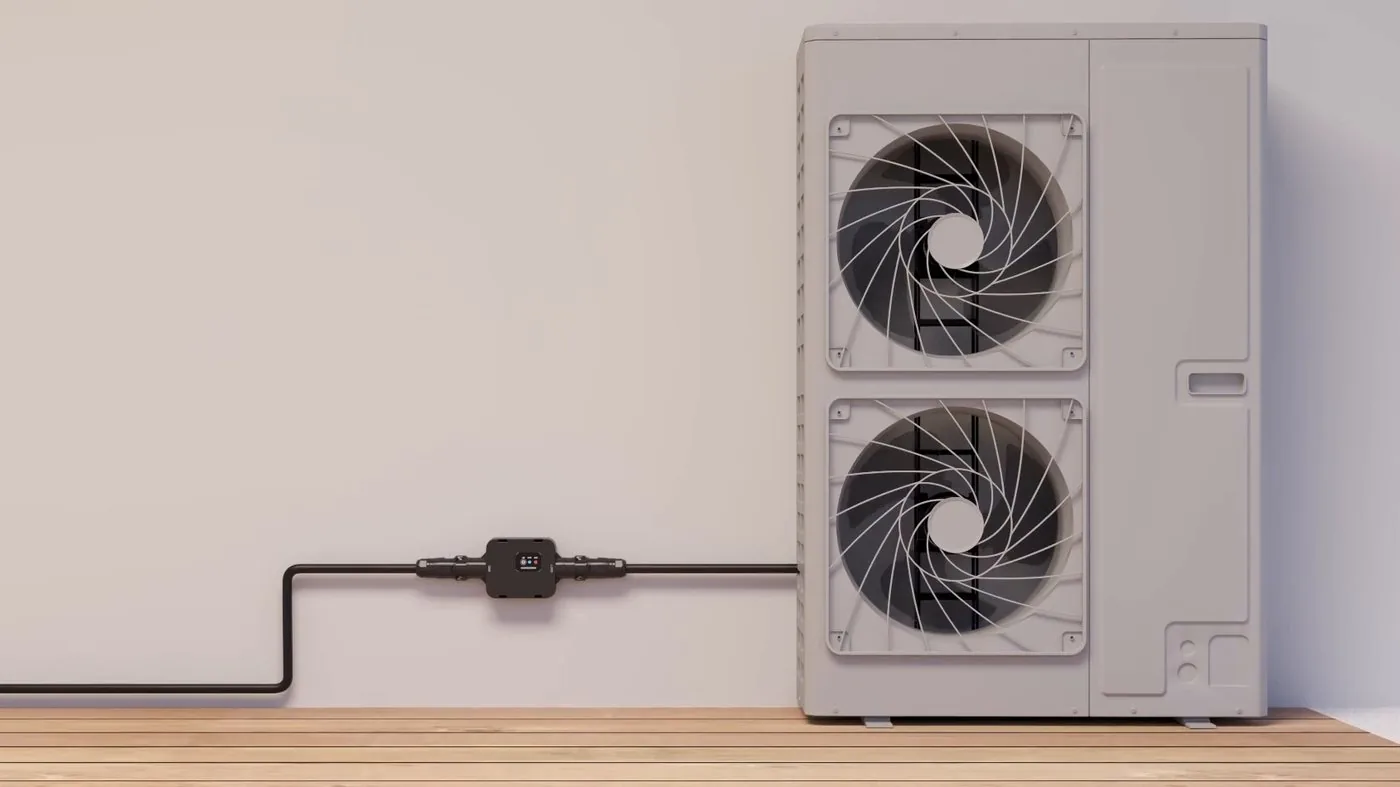

Умный выключатель Deye SUN-SMART-SWITCH01P3 на линии теплового насоса
Умный выключатель Deye SUN-SMART-SWITCH01P3 на линии теплового насоса

Подберём систему под вашу задачу

Оставьте телефон — инженер перезвонит в рабочее время, ответит на вопросы по статье и подберёт оборудование. Бесплатно.

SUN-SMART-PLUG01-F14 000 ₽ · в наличии→
Вопрос у инженера. Ответим в будни с 9:00 до 18:00 по Москве.

Как настроить бойлер на солнце

Пример для водонагревателя через розетку:

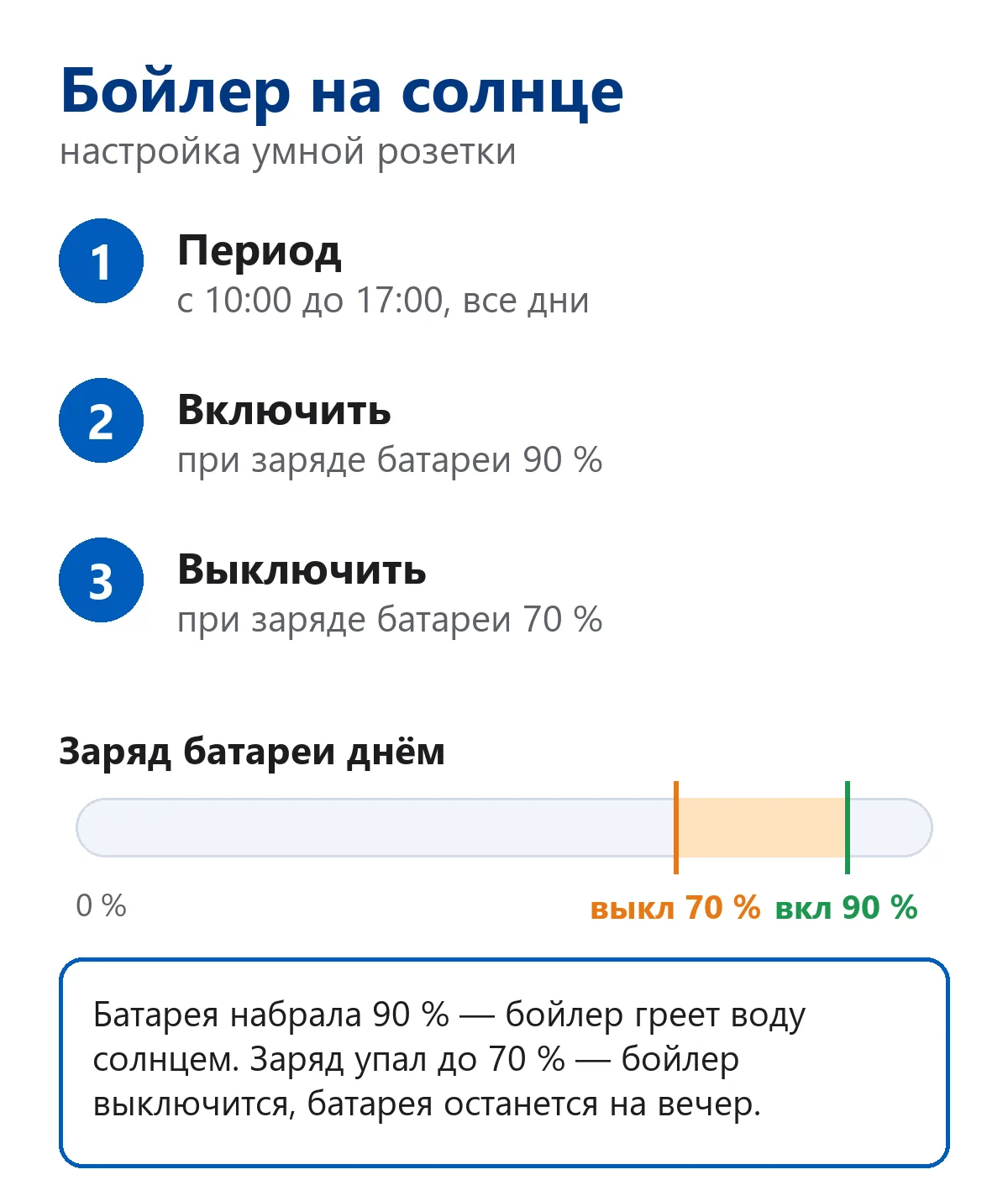

Бойлер на солнце: период с 10:00 до 17:00, включить при заряде аккумулятора 90 %, выключить при 70 %
Бойлер на солнце: период с 10:00 до 17:00, включить при заряде аккумулятора 90 %, выключить при 70 %
  1. Период: с 10:00 до 17:00, все дни недели.
  2. Включать при заряде аккумулятора 90 %.
  3. Выключать при 70 %.

Днём, когда аккумулятор набрал 90 %, бойлер включится и будет греть воду солнцем. Если набежали облака и заряд упал до 70 %, бойлер выключится, и аккумулятор останется на вечер. Пороги подбирают под свой дом: чем выше порог выключения, тем меньше бойлер берёт из аккумулятора.

Если нужно включать по мощности панелей

У гибридов Deye есть ещё один способ — выход Smart Load на порту GEN. Это проводное подключение без радио. Нагрузка включается, когда мощность солнечных панелей выше заданного порога и аккумулятор заряжен до нужного уровня. В примере руководства SG05LP1 это 500 Вт и 100 %. Минус: порт GEN тогда нельзя занять генератором.

Ограничения

  • Розетка и выключатель управляют включением и выключением. На экране инвертора видна текущая мощность каждого устройства, а учёт киловатт-часов по прибору в документах Deye не описан.
  • Подойдёт ли ваш инвертор, видно по меню: там должен быть пункт Smart Devices. Если его нет, нужна новая прошивка, а инверторы старых аппаратных версий могут не поддерживаться. Модель лучше сверить с нами до покупки.
  • Связь — до 200 м без преград. Сквозь стены дальность меньше, насколько — производитель не указывает.

Цифры взяты из руководств и даташитов Deye SUN-SMART-PLUG01-F, SUN-SMART-SWITCH01P3 и SUN-SMART-TX01, руководства по вводу в работу умных устройств Deye и руководства гибрида SG05LP1.

И
Инженерная группа deye.shop Подбираем, поставляем и запускаем системы на оборудовании Deye для дома и бизнеса. Тексты сверяем с даташитами и каталогом, цифры — с паспортами моделей.

По документам Deye: руководства и даташиты SUN-SMART-PLUG01-F, SUN-SMART-SWITCH01P3 и SUN-SMART-TX01, руководство по вводу в работу умных устройств и руководство гибрида SG05LP1. Подготовил инженер deye.shop. Документы на русском: руководство розетки, руководство выключателя, руководство Smart TX

Частые вопросы

Включается ли розетка по мощности солнечных панелей?

Нет. Розетка и выключатель работают по времени и по уровню заряда аккумулятора. По мощности панелей включает нагрузку только выход Smart Load на порту GEN гибридного инвертора.

Нужен ли интернет?

Нет. Команды идут от инвертора по радиоканалу LoRa. Приложение Deye Cloud нужно только для удалённого контроля.

Сколько устройств можно подключить?

До 10 умных розеток и выключателей на один инвертор с передатчиком SUN-SMART-TX01.

Что рассказать инженеру для подбора

По этим ответам инженер подберёт инвертор и ёмкость аккумулятора для вашего дома.

  • Какие приборы должны работать без сети: котёл, насос, холодильник, свет.
  • Как часто отключают свет и на сколько часов.
  • Сколько фаз на вводе. Фото электрощитка тоже поможет.
  • Есть ли солнечные панели или место под них.

Ответьте на эти вопросы в конфигураторе, это займёт 2 минуты. Или оставьте телефон: инженер перезвонит и спросит сам.
