Эксплуатация

Зарядка электромобиля дома: 7, 11 или 22 кВт — что выбрать

Мощность домашней зарядки упирается в три вещи: фазы на вводе, саму станцию и бортовое зарядное устройство машины. Разбираем, что из этого следует при выборе станции на 7, 11 или 22 кВт и что нужно от щита.

·7 минут чтения·обновлено

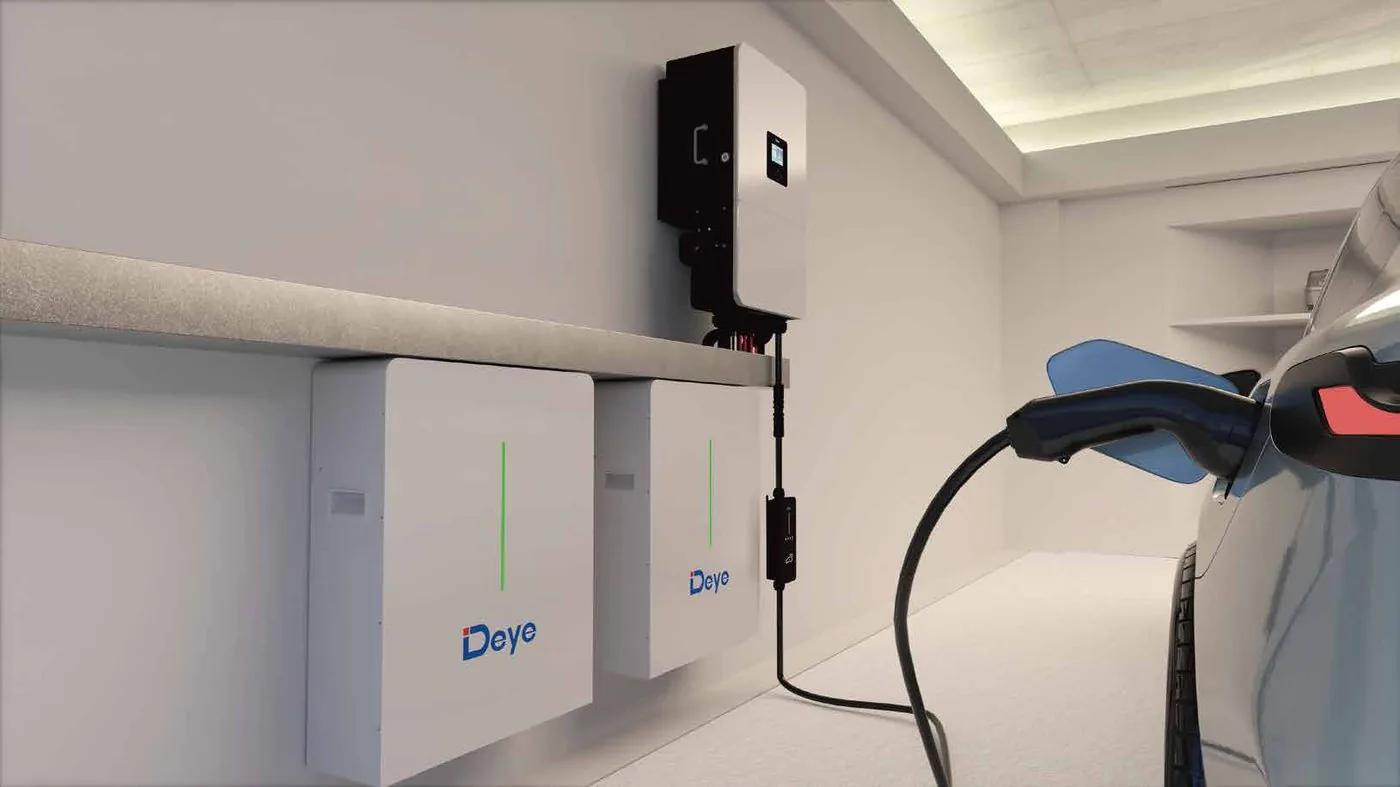

Зарядная станция Deye SUN-EVSE22K01 в гараже рядом с гибридным инвертором и аккумуляторами Deye
Зарядная станция Deye SUN-EVSE22K01 в гараже рядом с гибридным инвертором и аккумуляторами Deye
7 / 22 кВтот одной или трёх фаз
32 Авходной ток станции
4 мм²сечение кабеля по руководству
0–22 000 Втлимит мощности в настройках

Коротко

  • От однофазного ввода домашняя станция даст до 7 кВт, от трёхфазного — 11 или 22 кВт.
  • Машина возьмёт не больше, чем позволяет её бортовое зарядное устройство. Его мощность для зарядки переменным током указана в паспорте автомобиля.
  • Станция Deye SUN-EVSE22K01 подходит для всех трёх вариантов: её мощность ограничивают в настройках от 0 до 22 000 Вт.
  • С гибридным инвертором Deye станция заряжает машину от солнца и может сама выключаться, когда пропала сеть. По расписанию она работает и без инвертора.

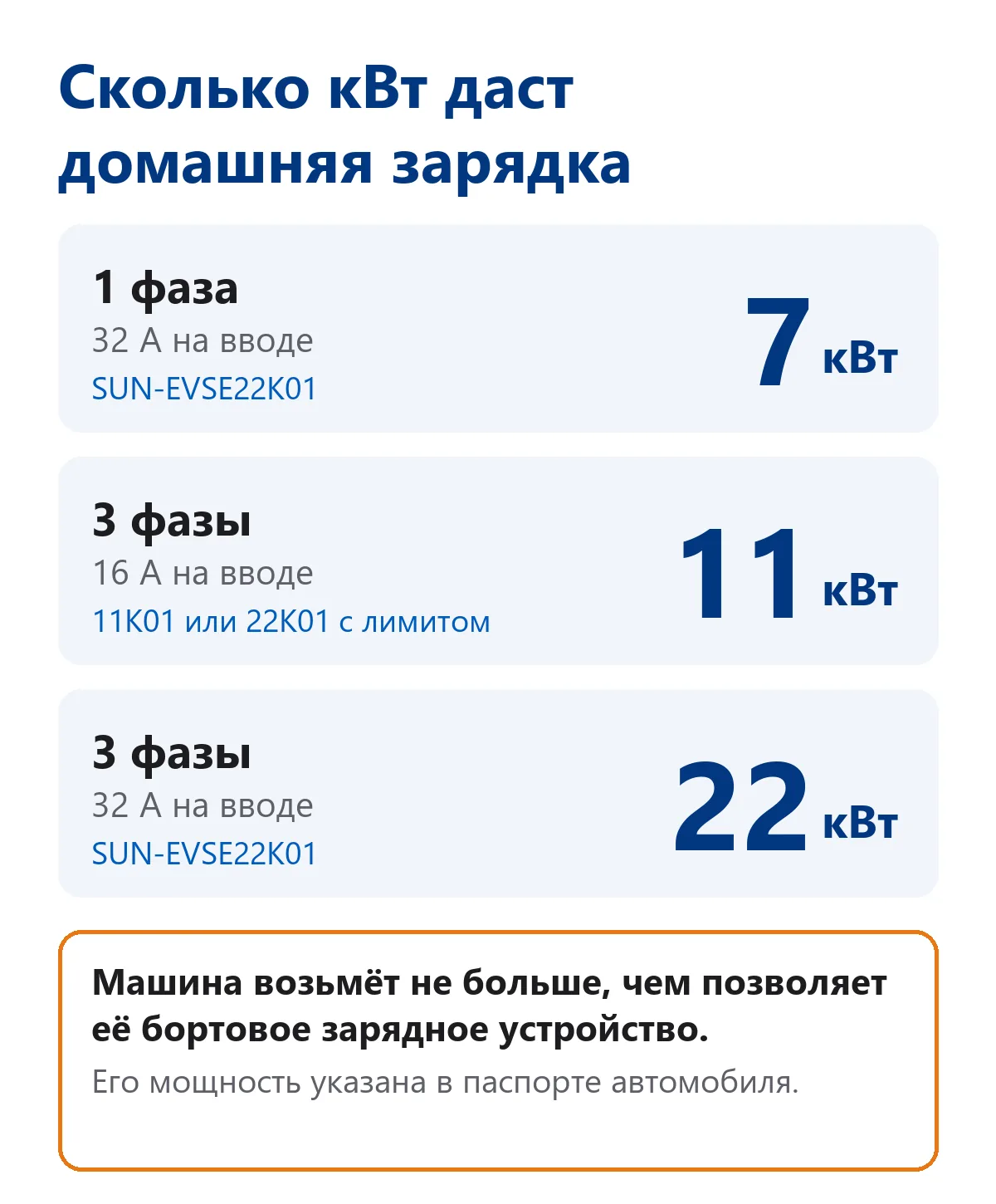

Сколько киловатт даст домашняя зарядка: 1 фаза и 32 А — 7 кВт, 3 фазы и 16 А — 11 кВт, 3 фазы и 32 А — 22 кВт; машина возьмёт не больше своего бортового зарядного устройства
Сколько киловатт даст домашняя зарядка: 1 фаза и 32 А — 7 кВт, 3 фазы и 16 А — 11 кВт, 3 фазы и 32 А — 22 кВт; машина возьмёт не больше своего бортового зарядного устройства

Откуда берутся 7, 11 и 22 кВт

Мощность зарядки переменным током — это напряжение, умноженное на ток и на число фаз. Одна фаза 230 В и 32 А дают около 7 кВт. Три фазы по 16 А — около 11 кВт, три фазы по 32 А — около 22 кВт.

1 фаза, 32 А3 фазы, 16 А3 фазы, 32 А
Мощность7 кВт11 кВт22 кВт
Станция DeyeSUN-EVSE22K01SUN-EVSE11K01 или 22K01 с лимитом 11 000 ВтSUN-EVSE22K01
ПодключениеL+N+PE3L+N+PE3L+N+PE
Сечение кабеля4 мм²1,5 мм² у 11K01, 4 мм² у 22K014 мм²
Источникдаташит EVSE11/22K01, с. 2; руководство, с. 8там жетам же

В нашем каталоге есть SUN-EVSE22K01. Если на вводе мало мощности, ей ставят лимит, например 11 000 Вт, и снимают его, когда мощности станет больше.

Сколько на самом деле возьмёт машина

Мощность ограничивает самое слабое звено: ввод в дом, линия к станции, сама станция или бортовое зарядное устройство машины. Если бортовой зарядник принимает 11 кВт, станция на 22 кВт быстрее не зарядит. Если он работает только от одной фазы, трёхфазное подключение не поможет.

Время можно оценить так: энергию, которую нужно добавить, делят на мощность. Чтобы добавить 40 кВт·ч, при 7 кВт нужно около 6 часов, при 11 кВт — около 4, при 22 кВт — около 2. На деле дольше из-за потерь и из-за того, что под конец зарядки машина снижает ток.

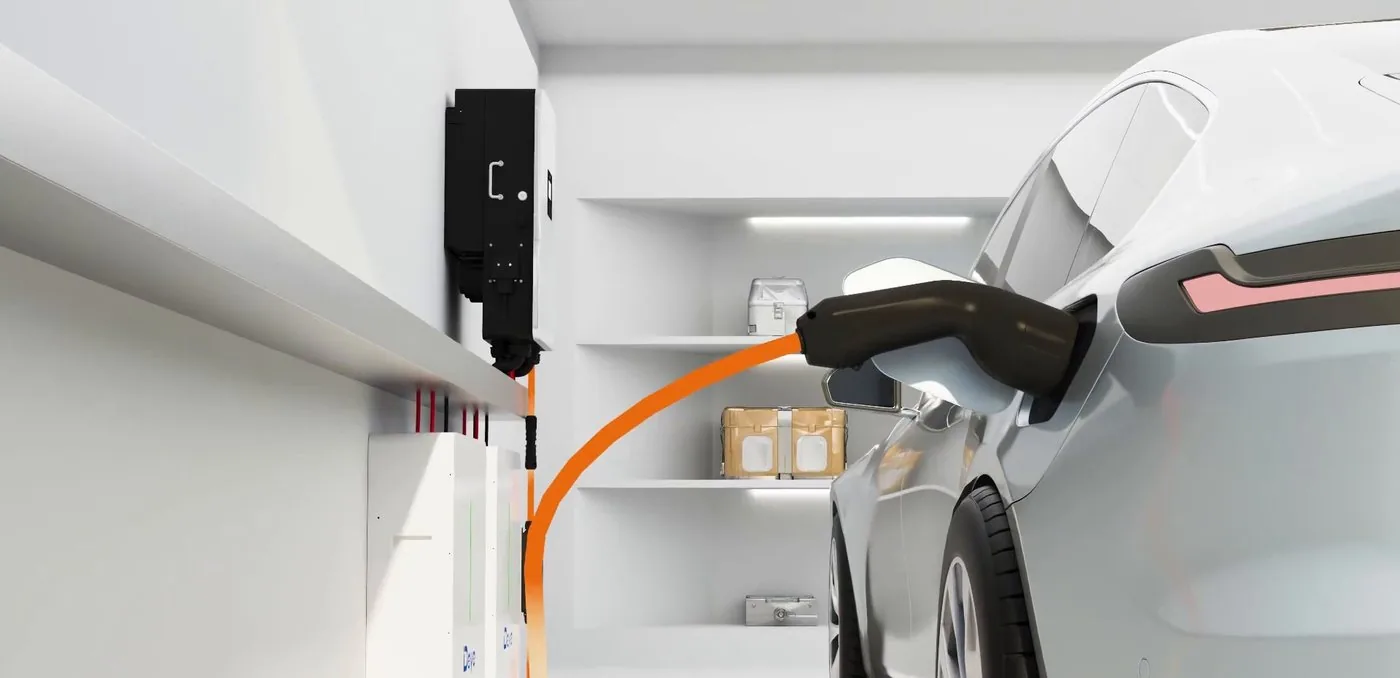

Станция Deye SUN-EVSE22K01 заряжает машину в гараже: кабель с коннектором Type 2 длиной 4,2 м
Станция Deye SUN-EVSE22K01 заряжает машину в гараже: кабель с коннектором Type 2 длиной 4,2 м

Подберём систему под вашу задачу

Оставьте телефон — инженер перезвонит в рабочее время, ответит на вопросы по статье и подберёт оборудование. Бесплатно.

SUN-EVSE22K01-EU-AC79 000 ₽ · в наличии→
Вопрос у инженера. Ответим в будни с 9:00 до 18:00 по Москве.

Что нужно от щита

  • Своё УЗО и свой автоматический выключатель на каждую станцию. Руководство Deye требует УЗО типа A на 30 мА. Защита от утечки постоянного тока на 6 мА встроена в саму станцию: при утечке больше 6 мА она останавливает зарядку с ошибкой F4.
  • Кабель сечением 4 мм² для 22K01, по руководству. Номинал автомата и сечение под длину линии считает электрик.
  • Обязательное заземление PE.
  • Для одной фазы — схема L+N+PE, для трёх — 3L+N+PE.

Зарядка от солнца с гибридным инвертором Deye

Станция связывается с инвертором по радиоканалу LoRa через передатчик SUN-SMART-TX01, который ставят в порт Meter инвертора. Один передатчик обслуживает одну зарядную станцию, а также до 10 умных розеток и выключателей и до двух датчиков тока.

  • По расписанию. Сутки делятся на 4 окна. Удобно, если ночью электричество дешевле.
  • Только солнце. Пока домашний аккумулятор заряжен меньше чем на 99 %, инвертор не даёт станции мощности. Зарядка идёт, когда аккумулятор заполнен на 99 % и выше, и останавливается, когда заряд падает до 95 %. В режиме работы инвертора должен быть включён Solar sell.
  • Если нет микрогенерации. Solar sell разрешает отдавать излишки в сеть. Если станция не оформлена как объект микрогенерации, отдачу ограничивают. Работает ли «только солнце» при нулевой отдаче, документы Deye не описывают, поэтому такую схему проверим под ваш дом.
  • Оговорка. Ток зарядки не опускается ниже 6 А, даже если солнца не хватает. Поэтому в облачную погоду часть энергии придёт из сети или из аккумулятора.
  • Когда сеть пропала. Настройка Off grid EV Charge off выключает станцию, если заряд аккумулятора не выше заданного порога. Аккумулятор остаётся котлу, холодильнику и свету.

Проверить, подойдёт ли ваш инвертор, просто: в его меню должен быть пункт Smart Devices. Если пункта нет, нужна новая прошивка, а очень старые модели могут не поддерживаться. Модель лучше сверить с нами до покупки.

Без инвертора станция тоже работает, в том числе по расписанию: её настраивают в приложении по Wi-Fi 2,4 ГГц. С завода включён режим LoRa, его переключают на Wi-Fi.

Три типичных случая

Дом с одной фазой. Станция 22K01 даст до 7 кВт. Этого хватает, чтобы за ночь добавить машине несколько десятков киловатт-часов, если бортовой зарядник принимает 7 кВт от одной фазы.

Дом с тремя фазами. Можно заряжать на 11 или 22 кВт. Если выделенной мощности мало или в доме много других нагрузок, станции ставят лимит, например 11 000 Вт.

Дом с солнечной электростанцией на гибридном инверторе Deye. Станцию подключают через Smart TX. Летом удобен режим «только солнце», зимой — расписание на ночной тариф.

Установка

Станцию вешают на стену на два болта M4 или кладут на пол. Корпус IP66, работает от −40 до +55 °C, поэтому подходит для улицы и неотапливаемого гаража. Кабель с коннектором Type 2 длиной 4,2 м, на заказ — 5 м. Руководство советует место без прямого солнца, с вентиляцией и вне досягаемости детей. Гарантия по руководству — 5 лет.

ПараметрЗначениеИсточник
Входной ток32 А (22K01), 16 А (11K01)даташит, с. 2
Мощность7 кВт от 1 фазы, 22 кВт от 3 фаз (22K01)даташит, с. 2
Лимит мощностиот 0 до 22 000 Втруководство, с. 24; руководство по умным устройствам, с. 8
Защита от утечкиDC 6 мА встроена, внешнее УЗО типа A 30 мАруководство, с. 9
КорпусIP66, от −40 до +55 °Cдаташит, с. 2

Цифры взяты из даташита и руководства Deye SUN-EVSE11/22K01 и руководства по вводу в работу умных устройств Deye. Время зарядки — наша оценка без учёта потерь.

Совместимость станции с вашим инвертором проверим до покупки: спросите ИИ-инженера на сайте или оставьте заявку на подбор системы.

И
Инженерная группа deye.shop Подбираем, поставляем и запускаем системы на оборудовании Deye для дома и бизнеса. Тексты сверяем с даташитами и каталогом, цифры — с паспортами моделей.

По документам Deye: даташит и руководство зарядных станций SUN-EVSE11K01 и SUN-EVSE22K01, руководство по вводу в работу умных устройств Deye. Подготовил инженер deye.shop. Документы на русском: даташит EVSE11/22K01, руководство EVSE11/22K01, даташит Smart TX

Частые вопросы

Можно ли подключить станцию на 22 кВт к одной фазе?

Да. SUN-EVSE22K01 подключается по схеме L+N+PE и от одной фазы заряжает с мощностью до 7 кВт.

Нужен ли для зарядки гибридный инвертор?

Нет. Без инвертора станцию настраивают в приложении по Wi-Fi, расписание тоже работает. Инвертор Deye нужен, чтобы заряжать машину от солнца и выключать зарядку, когда пропала сеть, а заряд аккумулятора не выше заданного порога.

Будет ли машина заряжаться только от солнца?

В режиме «только солнце» зарядка начинается, когда домашний аккумулятор заряжен на 99 %. Ток не опускается ниже 6 А, поэтому в облачную погоду часть энергии придёт из сети или из аккумулятора.

Что рассказать инженеру для подбора

По этим ответам инженер подберёт инвертор и ёмкость аккумулятора для вашего дома.

  • Какие приборы должны работать без сети: котёл, насос, холодильник, свет.
  • Как часто отключают свет и на сколько часов.
  • Сколько фаз на вводе. Фото электрощитка тоже поможет.
  • Есть ли солнечные панели или место под них.

Ответьте на эти вопросы в конфигураторе, это займёт 2 минуты. Или оставьте телефон: инженер перезвонит и спросит сам.
