Беспроводной трансформатор тока Deye: зачем он, если вы не продаёте энергию в сеть

Чтобы без отдачи в сеть питать от солнца весь дом, гибридному инвертору Deye нужен датчик на вводе. Когда хватит проводного трансформатора тока из комплекта, а когда нужен беспроводной SUN-SMART-CT01 и как его подключить.

·6 минут чтения·обновлено

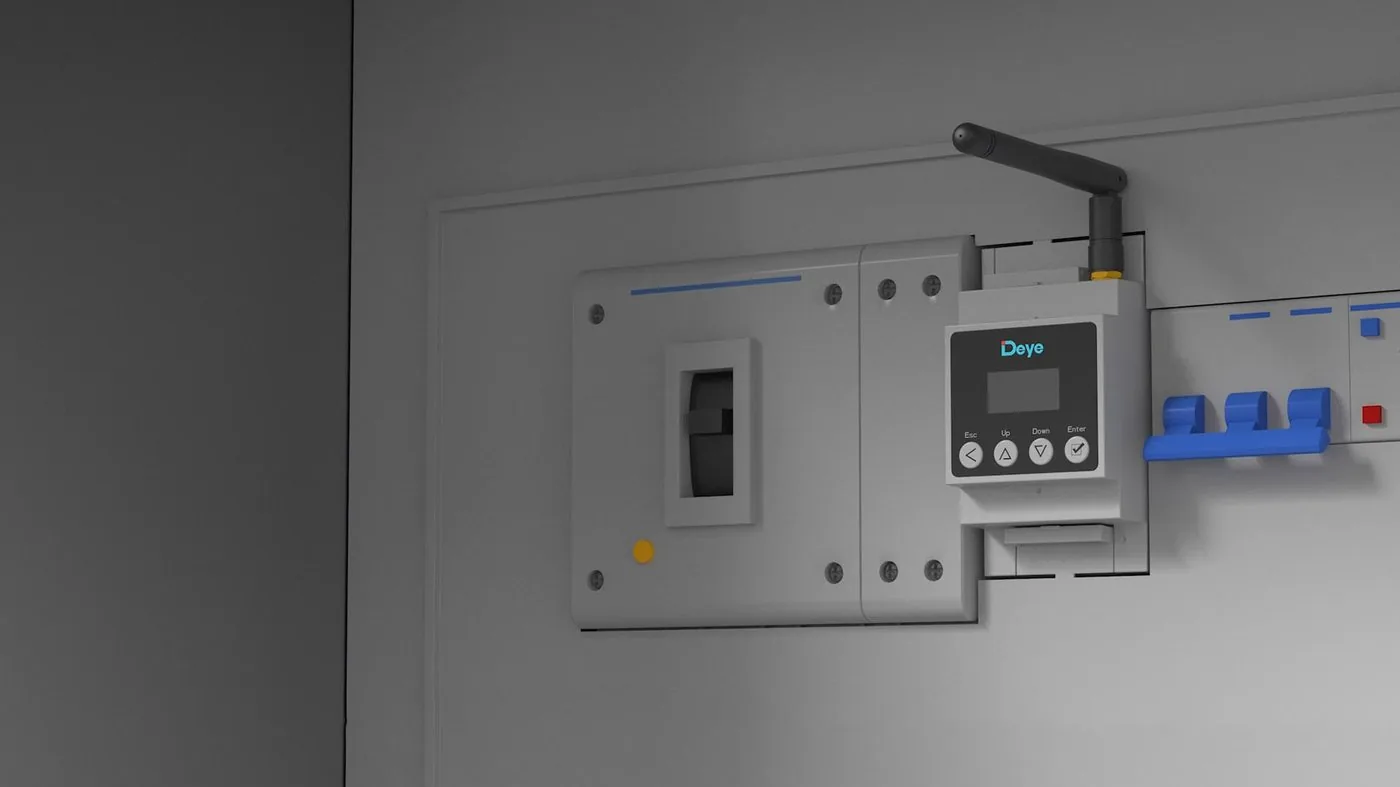

Беспроводной датчик Deye SUN-SMART-CT01 в щитке ввода рядом с автоматами
Беспроводной датчик Deye SUN-SMART-CT01 в щитке ввода рядом с автоматами
≈200 мсвязь по радио без преград
0,2 среакция нулевой отдачи по LoRa
100 А / 50 мАштатные трансформаторы тока
20–100 Втрекомендуемый запас Zero-export Power

Коротко

  • Пока электростанция не оформлена как объект микрогенерации, за отданную в сеть энергию не заплатят: для этого нужны техприсоединение и договор с гарантирующим поставщиком, подробнее — в статье про микрогенерацию. Поэтому инвертор обычно настраивают на нулевую отдачу.
  • Чтобы солнце при нулевой отдаче питало весь дом, а не только резервную линию, инвертору нужен датчик на вводе.
  • Проводной трансформатор тока идёт в комплекте с гибридом. Если щиток далеко и тянуть кабель неудобно, ставят беспроводной датчик Deye SUN-SMART-CT01 или проводной счётчик по RS485.
  • Датчик передаёт данные инвертору по радиоканалу LoRa, на расстояние до 200 м без преград. Для этого в инвертор ставят передатчик SUN-SMART-TX01.

Зачем инвертору датчик на вводе

У гибридных инверторов Deye два режима работы без отдачи в сеть.

Zero Export To Load. Инвертор питает только резервную линию, а домашнюю нагрузку за её пределами не питает и в сеть не отдаёт. Ему хватает встроенного датчика. Минус: всё, что подключено мимо резервной линии, работает от сети, даже когда солнца много.

Zero Export To CT. Инвертор питает резервную линию и весь дом, но в сеть не отдаёт. Для этого руководство требует внешний трансформатор тока или счётчик на вводе: инвертор видит, сколько дом берёт из сети, и выдаёт ровно столько, чтобы переток наружу был нулевым.

Запас настраивают параметром Zero-export Power. Руководство рекомендует 20–100 Вт: инвертор оставляет небольшой забор из сети, чтобы гарантированно ничего в неё не отдавать.

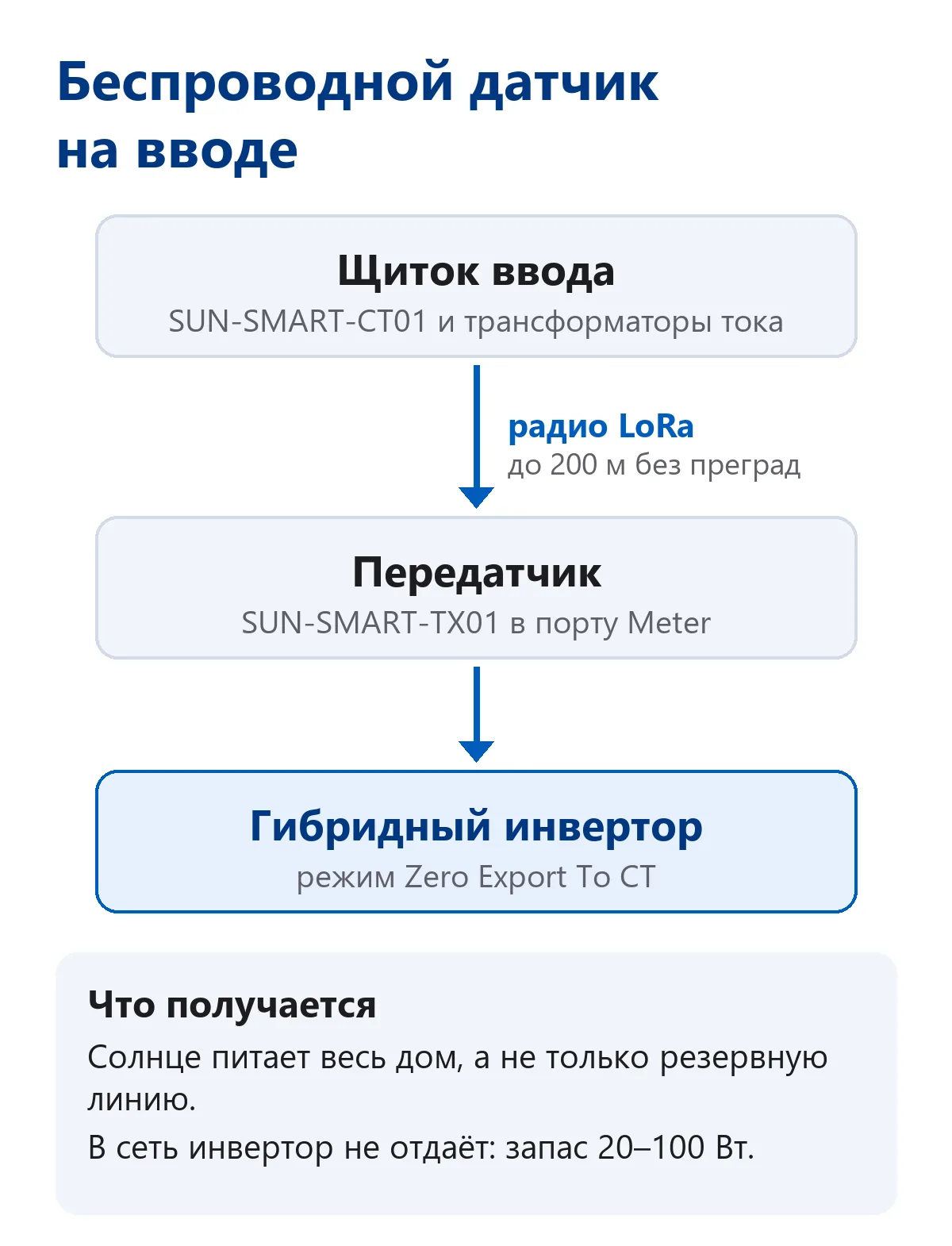

Как беспроводной датчик связан с инвертором: щиток ввода с SUN-SMART-CT01, радио LoRa до 200 м, передатчик SUN-SMART-TX01 в порту Meter, гибридный инвертор в режиме Zero Export To CT
Как беспроводной датчик связан с инвертором: щиток ввода с SUN-SMART-CT01, радио LoRa до 200 м, передатчик SUN-SMART-TX01 в порту Meter, гибридный инвертор в режиме Zero Export To CT

Что умеет SUN-SMART-CT01

  • Считает мощность, напряжение, ток, реактивную мощность, cos φ, энергию и частоту, в обе стороны: сколько взято из сети и сколько отдано.
  • Работает с одной фазой (L1/N) и с тремя (L1/L2/L3/N). Для одной фазы используют трансформатор тока с жёлтым кабелем. Стрелка на трансформаторе смотрит в сторону инвертора.
  • Штатные трансформаторы тока — 100 А / 50 мА.
  • Питается от той же сети, которую измеряет: 85–300 В, собственное потребление до 2 Вт. Нулевой провод обязателен.
  • Ставится в щиток на DIN-рейку 35 мм. Корпус IP20, работает от −40 до +60 °C.
  • Связь — LoRa на 863–870 МГц или провод RS485. По LoRa инвертор получает данные за 0,2 с, у датчиков на Wi-Fi это 3–5 с.
  • Без интернета команды выполняются на месте.

Подберём систему под вашу задачу

Оставьте телефон — инженер перезвонит в рабочее время, ответит на вопросы по статье и подберёт оборудование. Бесплатно.

SUN-SMART-CT0119 000 ₽ · в наличии→
Вопрос у инженера. Ответим в будни с 9:00 до 18:00 по Москве.

Как подключить к гибридному инвертору

  1. Передатчик SUN-SMART-TX01 вкручивают в кабельный ввод инвертора и подключают к порту Meter. Если порт не выдаёт 5 В, передатчик питают через USB Type-C.
  2. В меню инвертора включают Ex_Meter For CT и выбирают Smart TX.
  3. Серийный номер датчика вводят на экране инвертора, затем на самом датчике запускают поиск канала.

Подходит ли ваш инвертор, видно по меню: там должен быть пункт Smart Devices. Если его нет, нужна новая прошивка, а слишком старое оборудование может не поддерживаться. Модель лучше сверить с нами до покупки.

Один передатчик обслуживает до двух датчиков тока, до 10 умных розеток и выключателей и одну зарядную станцию.

Если между щитком и инвертором можно проложить провод, датчик подключают к порту Meter по RS485, без передатчика.

Три типичных случая

Щиток рядом с инвертором. Хватит проводного трансформатора тока из комплекта гибрида. Беспроводной датчик не нужен.

Щиток далеко. Ввод на столбе, в отдельной постройке или на другом этаже, а тянуть кабель через стены неудобно. Датчик ставят в щиток ввода, передатчик — в инвертор, связь идёт по радио.

Уже работает сетевой инвертор, а вы добавляете гибрид. Ставят второй датчик: первый на вводе в дом, второй на линии сетевого инвертора. Так гибрид показывает и потребление дома, и выработку старой электростанции. Отдачу самого сетевого инвертора гибрид не ограничивает, поэтому такую схему лучше согласовать с инженером.

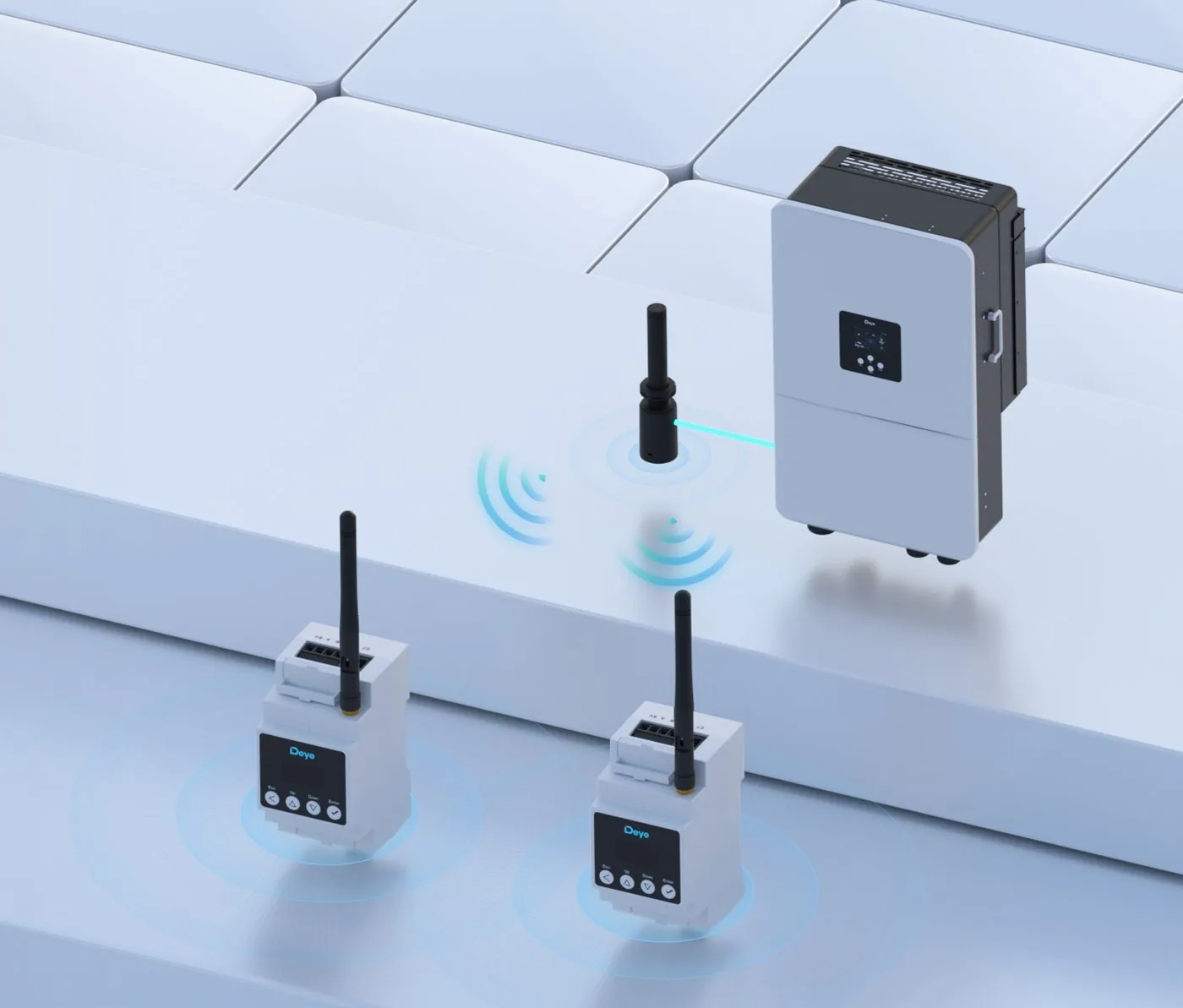

Два беспроводных датчика тока Deye передают данные гибридному инвертору по радио
Два беспроводных датчика тока Deye передают данные гибридному инвертору по радио

Ограничения

ПараметрЗначениеИсточник
Дальность LoRaоколо 200 м без преграддаташит CT01, с. 2
Частоты863–870 МГцдаташит CT01, с. 2
Трансформаторы тока100 А / 50 мАруководство CT01, с. 17
Питание85–300 В, до 2 Втдаташит CT01, с. 2
Время реакции0,2 с по LoRa, 3–5 с у решений на Wi-Fiдаташит системы WEMS, с. 2
Запас нулевой отдачи20–100 Втруководство SG05LP1, с. 37

Через стены и перекрытия радио бьёт ближе: насколько, производитель не указывает. Если между щитком и инвертором бетон, связь лучше проверить на месте.

Цифры взяты из даташита и руководства Deye Wireless CT01, руководства SUN-SMART-TX01, руководства по вводу в работу умных устройств Deye, даташита системы Deye WEMS и руководства гибрида SG05LP1.

И
Инженерная группа deye.shop Подбираем, поставляем и запускаем системы на оборудовании Deye для дома и бизнеса. Тексты сверяем с даташитами и каталогом, цифры — с паспортами моделей.

По документам Deye: даташит и руководство Wireless CT01, руководство Smart TX01, руководство по вводу в работу умных устройств, даташит системы WEMS и руководство гибрида SG05LP1. Подготовил инженер deye.shop. Документы на русском: даташит CT01, руководство CT01, руководство Smart TX, руководство SG05LP1

Частые вопросы

Можно ли обойтись без датчика на вводе?

Можно, в режиме Zero Export To Load. Но тогда инвертор питает только резервную линию, а остальной дом берёт энергию из сети даже при ярком солнце.

Когда хватит проводного трансформатора тока?

Если щиток ввода рядом с инвертором и кабель трансформатора тока из комплекта гибрида до него дотягивается.

Нужно ли что-то ещё, кроме датчика?

При связи по радио — передатчик SUN-SMART-TX01 в порт Meter инвертора. По проводу RS485 датчик подключают к порту Meter напрямую.

Что рассказать инженеру для подбора

По этим ответам инженер подберёт инвертор и ёмкость аккумулятора для вашего дома.

  • Какие приборы должны работать без сети: котёл, насос, холодильник, свет.
  • Как часто отключают свет и на сколько часов.
  • Сколько фаз на вводе. Фото электрощитка тоже поможет.
  • Есть ли солнечные панели или место под них.

Ответьте на эти вопросы в конфигураторе, это займёт 2 минуты. Или оставьте телефон: инженер перезвонит и спросит сам.
