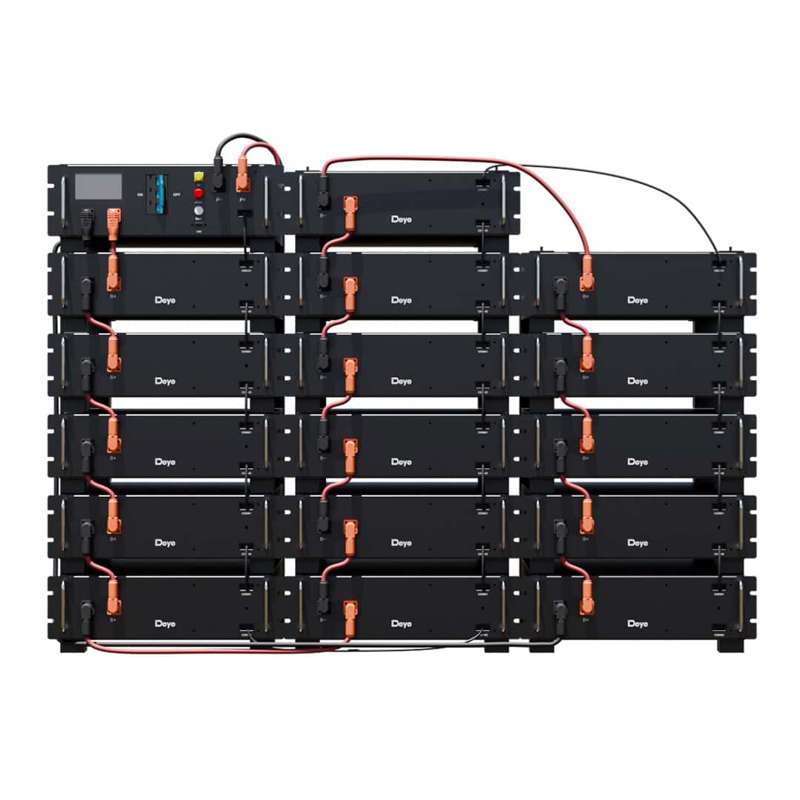

Официальные фото Deye. Эта модель внешне может немного отличаться.
Модуль управления Deye BOS-W-PDU-2 для высоковольтного стека
Срок ориентировочный: он зависит от отгрузки завода и логистики и может сдвинуться. Что происходит при задержке и как вернуть предоплату, описано в условиях резерва.
О модели BOS-W-PDU2
Модуль управления Deye BOS-W-PDU-2 для высоковольтного стека.
| Артикул | BOS-W-PDU2 |
| Тип | Компонент модульного высоковольтного аккумулятора BOS-W |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Добавить модули позже
Ёмкость BOS-W можно нарастить: добавить модули в тот же кластер или поставить рядом второй. Условия Deye — ниже, совместимость подтвердит инженер. Как прочитать дату производства по серийному номеру, рассказываем в статье «Как нарастить ёмкость аккумулятора Deye».
- В тот же кластер ставят модули, которые по дате производства отличаются от старых не больше чем на год. Перед подключением работающую систему и новые модули заряжают до 100 %.
- Второй кластер подключают при разнице дат до двух лет. Прошивка блоков управления должна быть одной версии, а объединяют кластеры через шкаф-объединитель Deye на 300 А.
- Deye предупреждает: без согласования с сервисом наращивание повлияет на гарантию. Поэтому до начала работ пришлите нам модель и серийные номера установленных модулей.
Видео
Технические характеристики BOS-W-PDU2
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
Назначение
| Тип | модуль управления высоковольтной аккумуляторной системы BOS-W |
| Работа | управляет стеком из аккумуляторных модулей BOS-W-Pack5.1 и связывает его с инвертором |
| Интерфейсы связи | CAN2.0 / RS485 |
| Как инвертор связывается с аккумулятором (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Монтаж | стоечный, в общей стойке с аккумуляторными модулями |
Система BOS-W

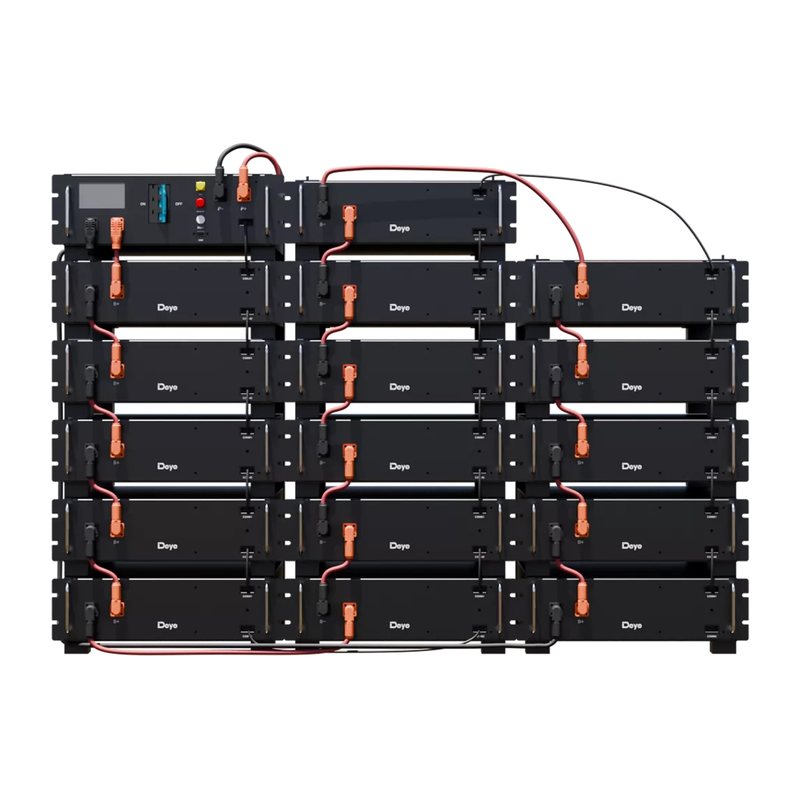

| Аккумуляторный модуль | BOS-W-Pack5.1 — 5,12 кВт·ч, 51,2 В, 100 А·ч |
| Возможные сборки | 25,6 / 40,96 / 61,44 / 87,04 кВт·ч |
| Рекомендуемая глубина разряда | 90% DoD |
| Какую часть ёмкости можно расходовать. При 90 % из аккумулятора на 5,12 кВт·ч реально берут около 4,6 кВт·ч. | |
| Ресурс циклов | ≥6000 (до 70% EOL) |
| Сколько полных циклов заряда и разряда аккумулятор выдерживает, пока ёмкость не снизится до порога из даташита, обычно 70–80 % от начальной. 6000 циклов — больше 16 лет при одном цикле в день. | |
| Класс защиты | IP20 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Гарантия | 5 лет |
Рассчитаем систему для объекта
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Частые вопросы
Чем высоковольтный аккумулятор лучше низковольтного
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К каким инверторам подходят эти аккумуляторы
К трёхфазным гибридам серий HP3: окно аккумуляторной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Можно ли объединять несколько шкафов
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Нужна ли отдельная комната под такой аккумулятор
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из чего состоит накопитель для предприятия
Из трёх частей: инвертора (силовой преобразователь), аккумуляторных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Какие защиты есть у промышленного аккумулятора
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Аккумуляторы BOS-G ставят только в помещении.
