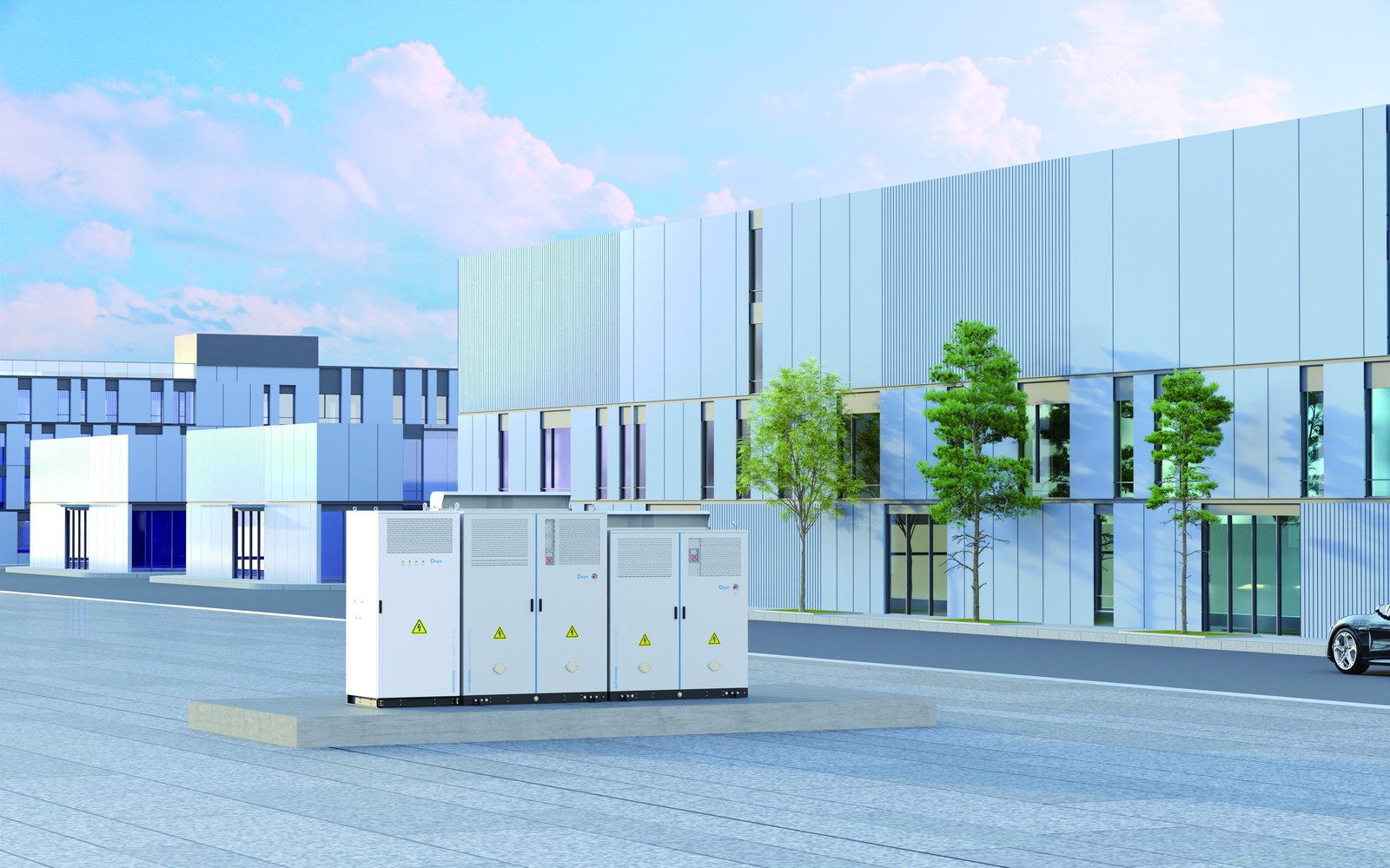

Официальные фото Deye. Эта модель внешне может немного отличаться.
Аккумуляторный шкаф Deye MC-L522-BC-3-A3
Промышленный накопитель: снижает плату за мощность, закрывает нагрузку сверх лимита по ТУ и держит ответственные линии при отключениях сети.
- Энергия
- 522,496 кВт·ч
- Напряжение
- 832 В
- Работает при
- −30…55 °C
- Корпус
- IP54
О модели MC-L522-BC-3-A3
MC-L522-BC-3-A3 — аккумуляторный шкаф Deye на 522 кВт·ч без преобразователя: LiFePO4, 832 В, жидкостное охлаждение, корпус IP54. Его подключают к системе MC-L522-2H3, чтобы увеличить запас энергии: с одним таким шкафом система рассчитана на 4 часа, с тремя — на 8 часов. Поставка под заказ.
| Артикул | MC-L522-BC-3-A3 |
| Тип | Аккумуляторный шкаф LiFePO4 для системы MC-L522 |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Технические характеристики MC-L522-BC-3-A3
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
Электрические характеристики
| Химия ячеек | LiFePO4 |
| LiFePO4 (литий-железо-фосфат) — самая устойчивая к перегреву литиевая химия, с ресурсом в тысячи циклов. Заряжать её на морозе без подогрева нельзя. | |
| Номинальное напряжение | 832 В |
| Рабочий диапазон напряжения | 715–936 В |
| Ёмкость | 314 А·ч |
| Энергоёмкость | 522,496 кВт·ч (10 аккумуляторных блоков) |
| Полная энергия аккумулятора. Реально из него берут меньше, с учётом глубины разряда. | |
| Рекомендуемый ток заряда/разряда | режим заряда/разряда 0,5P (в амперах не указан) |
| Ток, который аккумулятор отдаёт и принимает длительно. Его сравнивают с током инвертора: работать система будет по меньшему из двух. | |
| Масштабирование | до 3 аккумуляторных шкафов (без PCS) параллельно по DC-шине; до 10 шкафов параллельно; AC-связь до 4 систем (N≤4) |
| Сколько модулей можно объединить в одну систему. | |
Эксплуатация
| Рабочая температура заряда | −30…55 °C |
| Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце. | |
| Рабочая температура разряда | −30…55 °C |
| Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце. | |
| Температура хранения | −30…60 °C |
| Влажность | 0–95 % (без конденсации) |
| Высота установки | ≤3 000 м |
| Класс защиты | IP54 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Охлаждение | жидкостное; осушители |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
| Пожаротушение | аэрозольное и водяное (спринклер, ввод DN40); датчики тепла, дыма и CO; система снижения концентрации горючих газов (приточные и вытяжные вентиляторы); свето-звуковая сигнализация; клапан сброса давления аккумуляторных блоков |
Общие данные
| Габариты (Ш×В×Г) | 2 000 × 2 190 × 1 400 мм |
| Вес | ≤5 100 кг |
| Интерфейсы связи | RS485, Modbus TCP, DI/DO |
| Как инвертор связывается с аккумулятором (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Индикация | индикатор состояния: синий — ожидание/разряд, зелёный — заряд, жёлтый — предупреждение, красный — авария; свето-звуковая сигнализация |
| Встроенный автомат | автоматы в литом корпусе QF1/QF2 (BAT MCCB) в PDU; УЗИП |
С чем работает
Шкаф подключают к накопителю MC-L522-2H3-A3 по аккумуляторной шине. Своего преобразователя у шкафа нет, мощность системы задаёт MC-L522-2H3 — 250 кВт.
Как заказать
Поставка под заказ. Инженер посчитает, сколько шкафов нужно под ваш график нагрузки, и назовёт срок и цену.
Система целиком
К шкафу с преобразователем добавляют аккумуляторные шкафы. Периферию для резерва, ДГУ и солнечных панелей подбирает инженер. Состав подтвердит инженер в коммерческом предложении.
Собрать систему в конструкторе → · Задачи и архитектуры промышленных систем
Рассчитаем систему для объекта
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Частые вопросы
Где ставят промышленный накопитель?
Шкафы GE-F (IP55) и MC (IP54) ставят на улице на бетонное основание. Стойки BOS-B Pro-A3 (IP20) — в помещении или контейнере. Требования к площадке есть в руководстве, под ваши нормы их проверит инженер.
Сколько ждать поставку и как узнать цену?
Везём под заказ, срок поставки 1–3 месяца. Цена по каталогу — в карточке модели, спеццену для проекта назовём в коммерческом предложении.
Что нужно для расчёта системы?
Профиль потребления за 12 месяцев, счета, ТУ и однолинейная схема. Список с пояснениями.
Можно ли соединить несколько шкафов?
Да. Шкафы GE-F соединяют до 10 параллельно. У MC-L522 к одному шкафу с преобразователем добавляют до трёх аккумуляторных шкафов. Большие системы собирает инженер.
