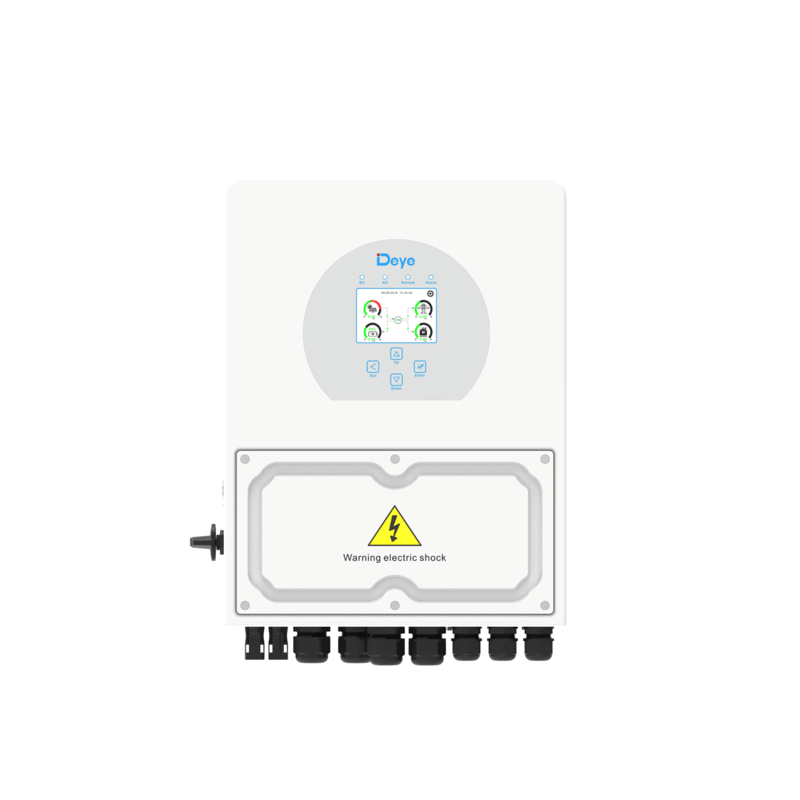

SUN-3K-SG04LP1-24-EU — Гибридный инвертор Deye SUN-3K-SG04LP1 — 3 кВт, 1 фаза

Официальное фото Deye той же серии. Модель на 3 кВт внешне может немного отличаться.

Справка · инвертор 3 кВт, 1 фаза

Инвертор Deye SUN-3K-SG04LP1, 3 кВт

Q: Чем гибридный инвертор отличается от сетевого

Гибрид умеет работать без сети: при аварии он автоматически переводит объект на аккумулятор и продолжает питать нагрузку. Сетевой в этот момент выключается.

Q: Какие аккумуляторы подходят к низковольтному гибриду

Аккумуляторы с рабочим напряжением около 51,2 В — окно шины у моделей LV обычно 40–60 В. Какой аккумулятор встаёт к какому инвертору, показывает таблица совместимости.

Q: Можно ли поставить гибрид без панелей

Да, и это частый сценарий: инвертор с аккумулятором работает как большой источник бесперебойного питания, заряжаясь от сети. Панели добавляют позже, вход для них уже есть.

Q: Что произойдёт, когда аккумулятор разрядится, а сети нет

Инвертор отключит нагрузку, чтобы не разрядить аккумулятор ниже допустимого. Поэтому ёмкость считают под нужное время автономии, а не «сколько не жалко».

Q: Сколько аккумуляторов можно набрать в один массив

Ёмкость набирается модулями, предел задаёт ток заряда и разряда инвертора. Есть и обратное ограничение: слишком мало модулей — и они работают на пределе по току.

Q: Почему система не запускается после монтажа

Чаще всего причин четыре: перепутан или плохо обжат кабель связи CAN или RS485 между аккумулятором и инвертором; аккумулятор включили не в том порядке, который указан в инструкции; у инвертора и аккумулятора разные версии прошивки; в инверторе выбран не тот тип аккумулятора или пороги напряжения. Если на экране код ошибки, его расшифровка есть в нашем справочнике кодов ошибок.

Q: Как проходит пусконаладка гибридной системы

Аккумулятор подключают к инвертору силовым кабелем и кабелем связи, проверяют распиновку, включают аккумулятор, затем в меню инвертора задают тип аккумулятора и протокол связи. В конце проверяют в Deye Cloud, что инвертор видит заряд аккумулятора и система переходит на резерв. Если что-то не сходится, пришлите фото экрана инвертора — инженер подскажет.

Артикул: SUN-3K-SG04LP1-24-EU

Мощность: 3 кВт
Фазы: 1 фаза

Все гибридные инверторы Deye 3 кВт →

Не поставляемИнверторы меньше 5 кВт мы не поставляем. Страница оставлена для справки: характеристики и документы

SUN-BK250: 159 000 ₽Портативная электростанция в наличии: резерв без монтажа для небольшой нагрузки. Инвертор, аккумулятор и вход для солнечных панелей в одном корпусе

Смотреть электростанцию SUN-BK250

Подобрать систему под объект →

Подбор и расчёт — бесплатно

Ближайшая замена из наличияТа же фазность и тот же класс аккумулятора, мощность не ниже. Перед заказом инженер проверит замену под вашу схему.

	SUN-3K-SG04LP1не поставляем	SUN-5K-SG05LP1в наличии	SUN-6K-SG05LP1в наличии
Мощность	3 кВт	5 кВт	6 кВт
Панели, до	6 кВт	10 кВт	12 кВт
Напряжение панелей, до	500 В	500 В	500 В
Входов для панелей (MPPT)	—	2	2
Ток аккумулятора, до	140 А	120 А	135 А
Цена	—	139 000 ₽	159 000 ₽

SUN-5K-SG05LP1 SUN-6K-SG05LP1

Инверторы меньше 5 кВт мы не поставляем.Для небольшой нагрузки есть резерв без монтажа: портативная электростанция SUN-BK. В одном корпусе инвертор, аккумулятор и вход для солнечных панелей, монтаж щита не нужен.

Портативная электростанция Deye SUN-BK250159 000 ₽ · в наличии

Портативная электростанция Deye SUN-BK160159 000 ₽ · в наличии

Инверторы Deye от 5 кВт в наличии →

О модели SUN-3K-SG04LP1

SUN-3K-SG04LP1 — однофазный гибридный инвертор на 3 кВт, работает с аккумуляторами 48 В. Корпус тип II (DC), тип II (AC).

Артикул	SUN-3K-SG04LP1-24-EU
Другие написания	SUN-3K-SG04LP1, SUN 3K SG04LP1 24 EU
Тип	Гибридный, для аккумуляторов 48 В
Номинальная мощность	3 кВт
Число фаз	1
Пиковая мощность без сети	2× номинальной, 10 с
Сколько инвертор выдержит кратковременно без сети: на пуск насоса, холодильника или компрессора. Указывается вместе со временем, обычно несколько секунд.
Диапазон напряжения аккумулятора	20-30
С какими аккумуляторами работает инвертор. 40–60 В — это аккумуляторы 48 В (LV), сотни вольт — высоковольтные (HV). Модель другого класса к этому инвертору не подключается.
Макс. ток заряда	140
Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора.
Гарантия	5 лет
Производитель	Deye (Ningbo Deye Inverter Technology), КНР

Технические характеристики SUN-3K-SG04LP1

Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.

Характеристики

Тип аккумулятора	свинцово-кислотная или литий-ионная
Диапазон напряжения аккумулятора, В	20-30
С какими аккумуляторами работает инвертор. 40–60 В — это аккумуляторы 48 В (LV), сотни вольт — высоковольтные (HV). Модель другого класса к этому инвертору не подключается.
Макс. ток заряда, А	140
Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора.
Макс. ток разряда, А	140
Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора.
Стратегия заряда Li-ion	автоподстройка под BMS
Инвертор получает от BMS аккумулятора допустимые ток и напряжение заряда и работает в этих пределах. Для этого нужен кабель связи CAN или RS485 и совместимый протокол.
Число входов аккумулятора	1
Сколько отдельных аккумуляторных входов у инвертора. Обычно один: все модули собираются в общий аккумулятор.
Макс. подключаемая мощность PV, Вт	6000
Сколько мощности солнечных панелей можно подключить к инвертору. Панелей ставят больше номинала: в солнечный полдень лишнее срезается, зато утром, вечером и зимой выработка выше.
Макс. входная мощность PV, Вт	4800
Сколько мощности от панелей инвертор принимает одновременно. Если панелей больше, в солнечный полдень лишнее срезается. Это нормально и заложено производителем.
Макс. напряжение PV, В	500
Предел напряжения цепочки панелей. Считают по напряжению холостого хода на морозе: зимой оно выше паспортного. Превышение выводит вход из строя, и гарантия такой случай обычно не покрывает.
Стартовое напряжение, В	125
С какого напряжения цепочки инвертор начинает работать от солнца. Короткая цепочка утром и в пасмурную погоду может до него не дотягивать.
Диапазон MPPT, В	150-425
Окно напряжения, в котором инвертор берёт с панелей максимум. Цепочку подбирают так, чтобы её рабочее напряжение и в жару, и в мороз оставалось внутри окна.
Номинальное напряжение PV, В	370
Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этой цифре.
Пиковая мощность (автономный режим), Вт	2× номинальной, 10 с
Сколько инвертор выдержит кратковременно без сети: на пуск насоса, холодильника или компрессора. Указывается вместе со временем, обычно несколько секунд.
Коэффициент мощности	от 0,8 опережающего до 0,8 отстающего
Инвертор умеет отдавать реактивную мощность в этих пределах, если этого требует сеть. Для частного дома это обычно не важно.
Напряжение сети / диапазон, В	220/230, 0.85Un-1.1Un
Частота сети / диапазон, Гц	50/45-55, 60/55-65
Схема подключения к сети	L+N+PE
Гармоники тока THDi	<3 % от номинальной мощности
Насколько ток инвертора отличается от идеальной синусоиды. Меньше 3 % — чистый ток, он не мешает другим приборам.
Постоянная составляющая тока	<0.5% In
Встроенные защиты	переполюсовка DC, перегрузка по току AC, перегрев, перенапряжение AC, КЗ на выходе AC, контроль постоянной составляющей, защита от дуги AFCI (опция), защита от островного режима, выключатель DC, контроль изоляции, контроль тока утечки
Класс защиты от перенапряжения	тип II (DC), тип II (AC)
Встроенная защита от импульсных перенапряжений. Она не заменяет УЗИП в щите, если линия воздушная или грозы в вашем районе частые.

Подберём модель из тех, что поставляем

Опишите нагрузку и что уже есть. Инженер предложит инвертор Deye от 5 кВт или портативную электростанцию SUN-BK. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.

Частые вопросы

Чем гибридный инвертор отличается от сетевого

Гибрид умеет работать без сети: при аварии он автоматически переводит объект на аккумулятор и продолжает питать нагрузку. Сетевой в этот момент выключается.

Какие аккумуляторы подходят к низковольтному гибриду

Аккумуляторы с рабочим напряжением около 51,2 В — окно шины у моделей LV обычно 40–60 В. Какой аккумулятор встаёт к какому инвертору, показывает таблица совместимости.

Можно ли поставить гибрид без панелей

Да, и это частый сценарий: инвертор с аккумулятором работает как большой источник бесперебойного питания, заряжаясь от сети. Панели добавляют позже, вход для них уже есть.

Что произойдёт, когда аккумулятор разрядится, а сети нет

Инвертор отключит нагрузку, чтобы не разрядить аккумулятор ниже допустимого. Поэтому ёмкость считают под нужное время автономии, а не «сколько не жалко».

Сколько аккумуляторов можно набрать в один массив

Ёмкость набирается модулями, предел задаёт ток заряда и разряда инвертора. Есть и обратное ограничение: слишком мало модулей — и они работают на пределе по току.

Почему система не запускается после монтажа

Чаще всего причин четыре: перепутан или плохо обжат кабель связи CAN или RS485 между аккумулятором и инвертором; аккумулятор включили не в том порядке, который указан в инструкции; у инвертора и аккумулятора разные версии прошивки; в инверторе выбран не тот тип аккумулятора или пороги напряжения. Если на экране код ошибки, его расшифровка есть в нашем справочнике кодов ошибок.

Как проходит пусконаладка гибридной системы

Аккумулятор подключают к инвертору силовым кабелем и кабелем связи, проверяют распиновку, включают аккумулятор, затем в меню инвертора задают тип аккумулятора и протокол связи. В конце проверяют в Deye Cloud, что инвертор видит заряд аккумулятора и система переходит на резерв. Если что-то не сходится, пришлите фото экрана инвертора — инженер подскажет.
