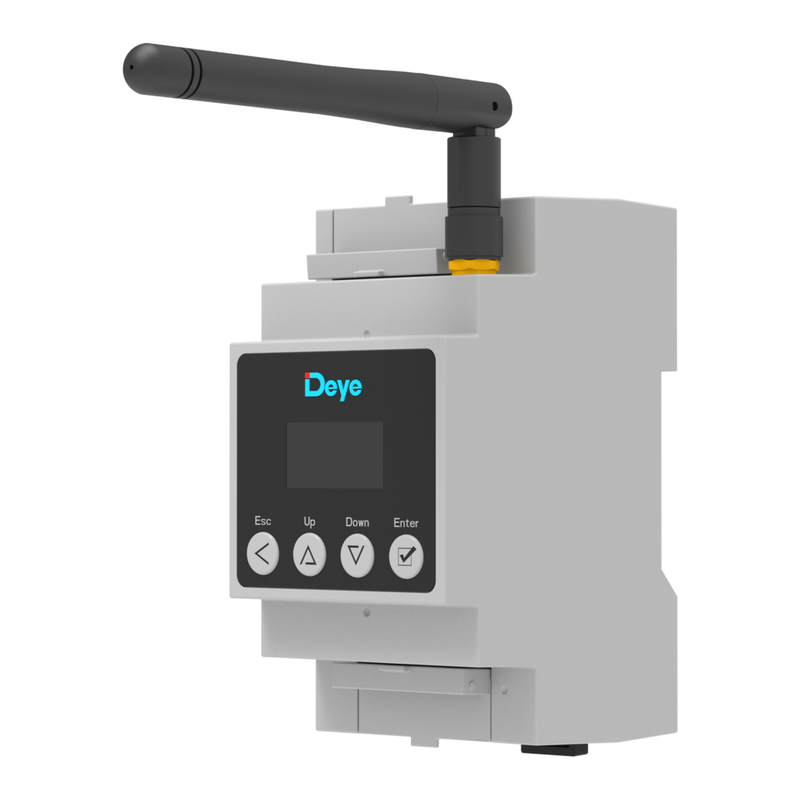

Официальные фото Deye.
Беспроводной датчик Deye SUN-SMART-CT01
- Напряжение
- 85–300 В
- Работает при
- −40…+60 °C
- Корпус
- IP20
- Вес
- 0,15 кг
- IEC/EN 61010-1
О модели SUN-SMART-CT01
SUN-SMART-CT01 — беспроводной измеритель Deye для щитка: считает потребление дома и переток в сеть, передаёт данные инвертору по LoRa (до 200 м) или по RS485. Нужен, чтобы инвертор видел нагрузку дома и не отдавал лишнее в сеть, когда щиток далеко и кабель к инвертору не протянуть. Для портативных электростанций SUN-BK — штатный беспроводной датчик (назван в даташите электростанции): электростанция связывается с ним по LoRa напрямую, без передатчика Smart TX.
| Артикул | SUN-SMART-CT01 |
| Тип | Умный дом Deye: беспроводное управление нагрузками по LoRa |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Технические характеристики SUN-SMART-CT01
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
Электрические характеристики
| Подключение | L1/N (1 фаза) или L1/L2/L3/N (3 фазы) |
| Трансформаторы тока | вторичный ток 50 мА |
| Рабочее напряжение | 85–300 В (L–N) |
| Частота сети | 50 Гц (45–55) / 60 Гц (55–65) |
| Собственное потребление | ≤2 Вт |
| Испытательное напряжение | 4 кВ / 1 мин |
| Точность | напряжение ±0,1 В, ток ±0,01 А, частота ±0,01 Гц, мощность ±1 Вт |
Связь и индикация
| Интерфейсы связи | LoRa, RS485 |
| Как инвертор связывается с аккумулятором (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Дальность LoRa | ≈200 м без преград |
| Дисплей | LCD: напряжение, ток, активная и реактивная мощность, частота, cos φ, энергия |
Общие данные
| Рабочая температура | −40…+60 °C |
| Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце. | |
| Влажность | 0–75 % |
| Класс защиты | IP20 (в щитке) |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Высота установки | до 4000 м |
| Монтаж | DIN-рейка |
| Габариты | 53 × 96 × 64 мм |
| Вес | 0,15 кг |
| Гарантия | 5 лет |
| Сертификация | IEC/EN 61010-1 |
Как это работает
SUN-SMART-CT01 — не просто трансформаторы тока, а полноценный счётчик на DIN-рейку с дисплеем и четырьмя кнопками. Снизу к нему заводят напряжение сети (L1/L2/L3/N — от них же он и питается, 85–300 В, до 2 Вт), сверху в разъём CT втыкают шлейф разъёмных трансформаторов тока, надетых на вводные провода. Прибор считает по каждой фазе напряжение, ток, активную и реактивную мощность, cos φ, частоту и энергию в обе стороны — сколько дом взял из сети и сколько отдал.
Эти цифры он отправляет инвертору одним из двух способов: по радио LoRa 863–870 МГц (до 200 м без преград) или по проводу RS485 Modbus RTU. Для LoRa гибридному инвертору нужен передатчик SUN-SMART-TX01 в порту Meter; портативная электростанция SUN-BK принимает LoRa сама. Логика «ноль в сеть» выполняется в инверторе: он видит мощность на вводе и режет свою выдачу так, чтобы ничего не уходило в сеть. Интернет для этого не нужен — LoRa работает локально, Deye Cloud нужен только для просмотра данных и привязки к SUN-BK. Реакция WEMS на zero-export по LoRa — 0,2 с против 3–5 с у Wi-Fi-решений.
Режимы
| Режим | Что делает | Параметры |
|---|---|---|
| Zero Export To CT (режим есть у гибридов SG04/SG05/SG06; чтобы данные шли именно с CT01, инвертору нужны меню Smart Devices и Meter Select = Smart-TX — вопрос прошивки конкретного аппарата) | Инвертор питает резервную и домашнюю нагрузку, добирает из сети при нехватке, в сеть не отдаёт. Обязателен для параллельных систем. Данные с CT01 идут через Smart TX (LoRa) или по RS485 | System Work Mode → Zero Export To CT; Zero-export Power 20–100 Вт (небольшой импорт на погрешность трансформаторов тока); Advanced Function → Ex_Meter For CT = вкл, Meter Select = Smart-TX (для LoRa). CT Ratio внешнего счётчика не трогать |
| Solar Sell + Max Sell Power (лимит экспорта) | Излишки после нагрузки и аккумулятора уходят в сеть, но не больше заданного потолка | Solar Sell = вкл; Max Sell Power, Вт. На однофазных SG05LP1 отдельно Export power limiter и Import power limiter (Func Set4) |
| Zero Export to Wireless CT (SUN-BK) | Электростанция ограничивает выдачу по данным CT01 без Smart TX | Limit_control_function = Zero Export to Wireless CT; ZeroExport_power 0–100 Вт; MaxToGridPower 0–1000 Вт; Solar_sell_On; Grid_charging_Enable |
| Single Phase / Three Phase Sum (SUN-BK, 3 фазы) | Ноль экспорта на той фазе, где стоит электростанция, или по сумме трёх фаз | Limiter_Working_Phase_Setting |
| Standalone / SYNC (несколько SUN-BK) | Свой счётчик на каждую электростанцию — или один CT01 управляет несколькими электростанциями по радио | Limiter_Parallel_SYNC_Mode |
| AC-couple, два счётчика | Второй CT01 на ветке уже стоящего сетевого PV-инвертора: гибрид видит его генерацию и правильно считает нагрузку. До 2 Smart CT на инвертор | Smart Devices → Smart CT: SN CT1 (ввод) + SN CT2 (сетевой инвертор), Enable; Advanced Function → Grid Tie Meter2. У SUN-BK — AC Couple on Grid Side, режимы Green Power / Full Charge / Customized |
| Мониторинг | Инвертор показывает полную нагрузку дома (резерв + домашняя), а не только порт Load; данные на LCD инвертора, на самом счётчике и в Deye Cloud | На инверторе выбран Zero Export To CT; на CT01 — 8 экранов: P, частота, Energy-In, Energy-Out, PF, Q, I, V по фазам |
| Настройки самого счётчика | Адрес и скорость RS485, канал LoRa, коэффициент трансформаторов тока, обнуление счётчиков энергии | Param Setting: Addr 0x01 (0x01–0xFF), Baud 9600 (до 115200); Lora Channel → Com Chan / Upg Chan 00–09, Scan Chan (автопоиск передатчика, ответ «Smart TX Chan: XX» или «Not detected»); CT Ratio 2000:1 по умолчанию (штатные трансформаторы тока 100 А/50 мА), до 10000:1 шагом 100; NRG IN/OUT Reset |
Состояние связи видно на экране Dev Info: «N-N» — связи нет, «N-C» — LoRa, «C-N» — RS485.
Какие решения можно собрать
- «Ноль в сеть» без кабеля от щитка к инвертору. SUN-SMART-CT01 в щиток + SUN-SMART-TX01 в порт Meter гибрида. На инверторе: Zero Export To CT, Zero-export Power 20–100 Вт, Ex_Meter For CT, Meter Select = Smart-TX, в Smart Devices → Smart CT ввести SN и поставить Enable; на счётчике — Scan Chan. Щиток может быть в другом здании: LoRa даёт около 200 м без преград.
- Проводом вместо радио — только на трёхфазном All-in-One. Клеммы A/B счётчика идут в порт Meter-485, но инвертор должен уметь опрашивать счётчик Deye: пункт Meter Select = Deye-3P есть только в руководстве All-in-One SUN-(3-8)K-SG06LP3-EU-TM2 от 22.09.2026. Варианта «Deye-1P» для однофазных в документах Deye нет вообще. Для однофазных гибридов проводное подключение CT01 не задокументировано — берите LoRa через Smart TX.
- Разрешённый экспорт с потолком. Те же компоненты плюс Solar Sell и Max Sell Power под лимит сетевой компании; на однофазных SG05LP1 — Export power limiter.
- Балконная электростанция SUN-BK в квартире. Один CT01, без TX: в Deye Cloud → Device → Smart Device → «+» → Bind a Lora Device → Smart CT → SN, затем Scan Chan на счётчике. В трёхфазном доме выбрать Three Phase Sum Mode (ноль по сумме фаз) или Single Phase Mode. Несколько электростанций от одного счётчика — SYNC_Mode.
- Гибрид рядом с уже стоящим сетевым инвертором (AC-couple). Два CT01: первый на вводе, второй на ветке сетевого инвертора (стрелка от сети к нему), на гибриде включить Grid Tie Meter2. Без второго счётчика инвертор запишет чужую генерацию в нагрузку.
- Основа умного дома Deye. CT01 даёт инвертору картину «сеть/дом», а через тот же передатчик управляются выключатель, розетки и зарядка электромобиля — по времени и заряду аккумулятора. Подробнее — на странице WEMS.
Монтаж и что в коробке
Корпус 53 × 96 × 64 мм (3 модуля) встаёт на DIN-рейку 35 мм: отжать защёлку, надеть, защёлкнуть. Снизу — винтовые клеммы N/L1/L2/L3, сверху — разъём CT под шлейф трансформаторов тока и блок 5V/A/B/GND для RS485, справа — SMA-разъём внешней антенны. Клещи надевают на вводные провода между сетью и инвертором (обычно до вводного автомата), стрелка на трансформаторе тока — к инвертору. Цвета: L1 — жёлтый, L2 — зелёный, L3 — красный; в однофазной сети — только жёлтый, и клемма L1 обязательно на фазу. Нейтраль подключать обязательно и только на N — иначе прибор можно сжечь. Провод на клеммы тонкий, зачистка 5–10 мм (по рисунку в руководстве SUN-BK). Всё — при снятом напряжении.
Что важно знать до покупки:
- IP20 — только внутри щитка; −40…+60 °C, влажность до 75 %, высота до 4000 м.
- На гибридных инверторах LoRa работает только через Smart TX; на платформах до SG05 порт Meter не даёт 5 В, и TX надо запитать через Type-C.
- Если в System Setup инвертора нет пункта Smart Devices — нужна прошивка через сервис; очень старое железо может не поддерживаться.
- «Ноль» не абсолютный: инвертор держит небольшой импорт (20–100 Вт), чтобы компенсировать погрешность трансформаторов тока.
- Удлинитель антенны и усилитель в комплект не входят.
- Не путать с SUN-SMART-CT02 (другой корпус, есть Wi-Fi-версии) и с TXU1/PLUG01-I на 920–928 МГц — они не для РФ.
| В коробке (по описанию deyestore) | Кол-во |
|---|---|
| Deye Wireless CT SUN-SMART-CT01 | 1 |
| Защёлка для DIN-рейки | 1 |
| Краткое руководство | 1 |
Штатные трансформаторы тока — 100 А / 50 мА, но их количество и длина шлейфа в официальных документах не указаны: уточняйте комплектацию у нас перед заказом. Передатчик SUN-SMART-TX01 — отдельная позиция.
По Installation/User Manual SUN-SMART-CT01 Ver 1.3.0 (17.09.2026), даташиту Wireless CT (22.05.2026), Commissioning Steps of The Smart Devices v1.1 (05.09.2026), руководству SUN-BK (04.09.2026) и руководствам гибридов SG04LP3/SG05LP1 (19.03.2026), All-in-One SG06LP3-TM2 (22.09.2026).
Проверьте за минуту до заказа
Список моделей инверторов, которые работают со Smart TX и беспроводным датчиком, Deye нигде не публикует: ни в инструкции по пусконаладке, ни в даташитах ни одна модель не названа — только общая фраза про все гибридные инверторы. Поэтому проверяется фактически, по меню вашего аппарата:
- System Setup → есть ли пункт «Smart Devices»? Если есть — связка заработает.
- System Setup → Advanced Function → Meter Select. Нужен вариант Smart-TX. Если в списке только CHNT-3P / CHNT-1P / Eastron-3P / Eastron-1P и счётчик страниц «0/4» — прошивка старая. На рабочей прошивке счётчик показывает «6/7», а рядом появляется чекбокс «Disable Smart CT».
- Если пунктов нет — перепишите из Device Info версии прошивок и серийный номер с шильдика и пришлите нам: обновление делает сервис Deye удалённо. Deye предупреждает честно: если ревизия железа слишком старая, подходящей прошивки может не быть вовсе — финальный ответ даёт сервис.
- Порт Meter у инвертора один. Если на нём уже висит проводной счётчик CHNT или Eastron, одновременно со Smart TX он работать не будет.
Проверим совместимость до покупки
Напишите, какая у вас задача и какой инвертор, если он уже есть. Инженер проверит, подойдёт ли эта модель, и скажет, что ещё понадобится для запуска. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Частые вопросы
Нужен ли к CT01 передатчик SUN-SMART-TX01
Для гибридного инвертора по радио — да: Smart TX вставляется в порт Meter и принимает LoRa от счётчика. Без него CT01 подключается к инвертору только проводом RS485 в порт Meter-485. Портативной электростанции SUN-BK передатчик не нужен — она принимает LoRa сама, привязка через Deye Cloud.
Один прибор на три фазы или нужно три
Один. У CT01 клеммы L1/L2/L3/N и три трансформатора тока (жёлтый, зелёный, красный по фазам); в однофазной сети используется только жёлтый. Второй CT01 нужен лишь в схеме с уже стоящим сетевым инвертором — на его ветку, чтобы гибрид видел чужую генерацию.
Будет ли работать «ноль в сеть» без интернета
Да. Связь счётчик — инвертор идёт по LoRa или RS485 локально, а ограничение выдачи выполняет сам инвертор. Интернет нужен только для просмотра данных в Deye Cloud и для первой привязки к электростанции SUN-BK через приложение.
Подойдёт ли к моему инвертору Deye
Если в меню System Setup есть пункт Smart Devices — да, для LoRa нужен ещё Smart TX. Если пункта нет, инвертор надо прошить через сервис; очень старые аппараты могут не поддерживаться. На инверторах до платформы SG05 передатчик придётся запитать отдельно через Type-C. Проводной вариант RS485 требует пункта Deye-3P в Meter Select (прошивки с осени 2026).
Как узнать, что мой инвертор потянет беспроводной датчик
Списка совместимых моделей Deye не публикует — проверяется по меню. Нужны два пункта: «Smart Devices» в System Setup и вариант «Smart-TX» в Advanced Function → Meter Select (на рабочей прошивке счётчик страниц там показывает 6/7, а не 0/4). Если их нет, прошивку обновляет сервис Deye удалённо; при слишком старой ревизии железа обновление может быть невозможно. Пришлите нам модель, серийный номер и версии прошивок из Device Info — проверим до заказа.
Нужен ли интернет, чтобы умные устройства работали
Нет. Расписания и пороги хранятся и исполняются в самом инверторе, устройства связаны с ним по радиоканалу LoRa. Интернет нужен только приложению DeyeCloud (через логгер инвертора) и зарядке в Wi-Fi-режиме. Экран инвертора работает всегда.
Что обязательно купить, чтобы система заработала
Передатчик SUN-SMART-TX01 — один на гибридный инвертор Deye. Он ставится в свободный COM-гермоввод на нижней панели и штатным кабелем соединяется с портом Meter. На инверторах до платформы SG05 порт не питает передатчик — понадобится внешний блок 5 В USB → Type-C. Портативным электростанциям SUN-BK передатчик не нужен: LoRa у них встроен. Дальше добавляйте то, что нужно: розетки, выключатель, датчик, зарядку.
С каким инвертором это работает
С гибридными инверторами Deye, у которых в меню System Setup есть пункт Smart Devices, а в Advanced Function — опции EX_Meter For CT и Meter Select = Smart-TX. Поддержку добавляет обновление прошивки, но слишком старые ревизии обновить нельзя — совместимость подтверждает сервис. Перед отгрузкой сверяем модель и серийный номер вашего инвертора. С сетевыми и микроинверторами Deye и с оборудованием других брендов система не работает.
