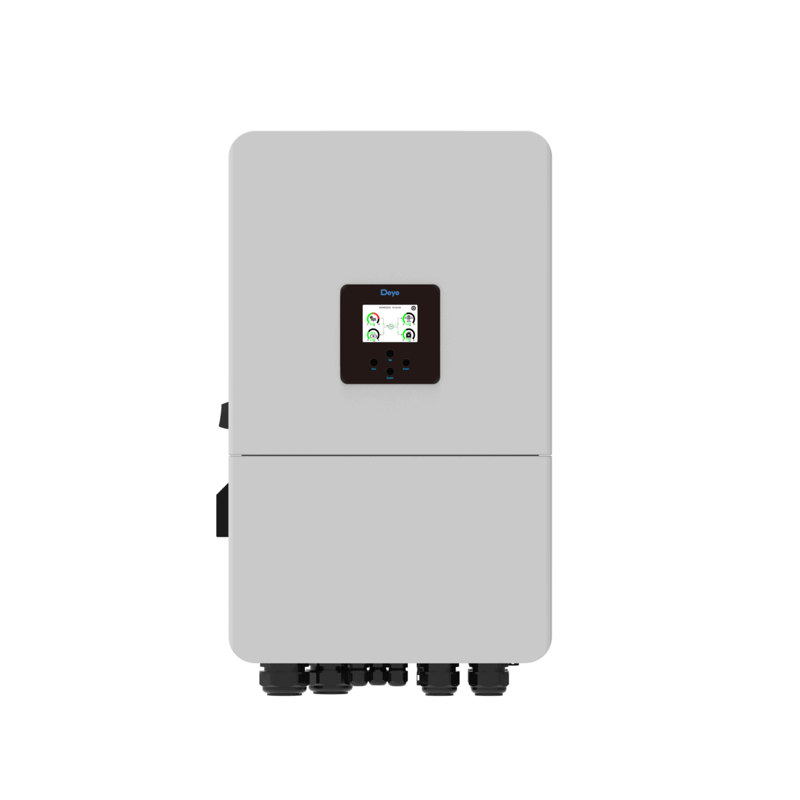

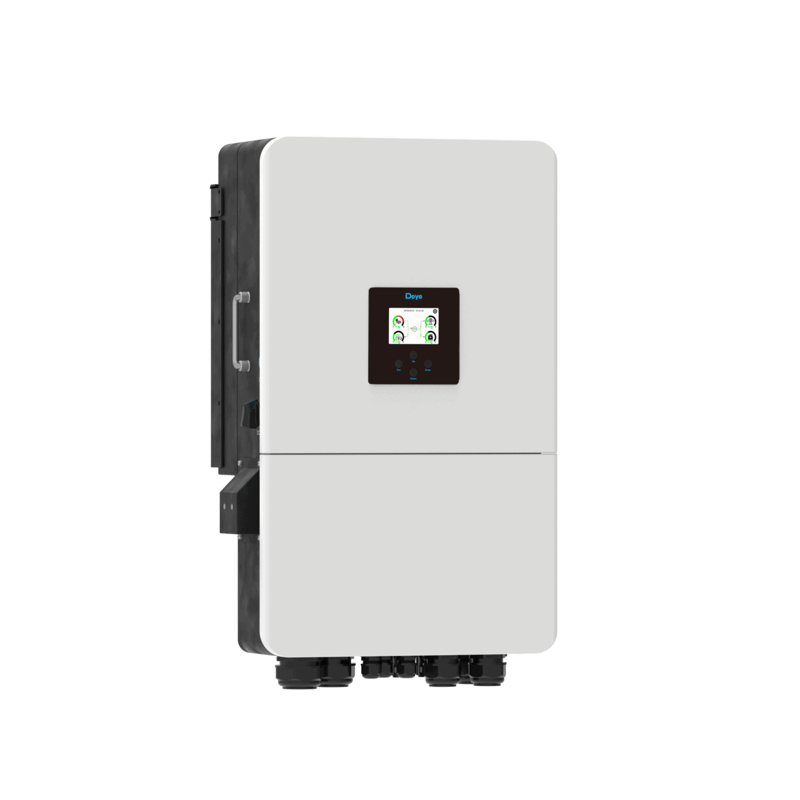

Официальные рендеры и фото Deye, серия SUN-14/15/16/18/20K-SG05LP3-EU-SM2 Three Phase Hybrid Inverter
Фото серии — внешний вид конкретной модели может незначительно отличаться.
| Артикул | SUN-16K-SG05LP3-EU-SM2 |
| Тип | Гибридный, под низковольтные АКБ 48–51,2 В |
| Номинальная мощность | 16 кВт |
| Число фаз | 3 |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
SUN-16K-SG05LP3 — трёхфазный гибридный инвертор на 16 кВт, работает с АКБ 40-60. Максимальный КПД 97,6 %, корпус TYPE II(DC), TYPE II(AC).
Полное заводское обозначение — SUN-16K-SG05LP3-EU-SM2. Ту же модель ищут и в короткой форме SUN-16K-SG05LP3, и через пробелы: SUN 16K SG05LP3 EU SM2. Это одно и то же изделие.
По официальному даташиту Deye. Перед монтажом сверяйтесь с актуальной документацией производителя.
| Тип АКБ | Lead-acid or Lithium-ion |
| Диапазон напряжения АКБ, В | 40-60 |
| Макс. ток заряда, А | 300 |
| Макс. ток разряда, А | 300 |
| Стратегия заряда Li-ion | Self-adaption to BMS |
| Число входов АКБ | 2 |
| Макс. подключаемая мощность PV, Вт | 32000 |
| Макс. мощность PV-массива, Вт | 25600 |
| Макс. напряжение PV, В | 800 |
| Стартовое напряжение, В | 160 |
| Диапазон MPPT, В | 160-650 |
| Номинальное напряжение PV, В | 550 |
| Макс. рабочий ток PV, А | 36+36 |
| Макс. ток КЗ на входе, А | 54+54 |
| MPPT-трекеров / стрингов на трекер | 2/2+2 |
| Номинальная мощность AC, Вт | 16000 |
| Макс. полная мощность AC, ВА | 17600 |
| Номинальный ток AC, А | 24.3/23.2 |
| Макс. ток AC, А | 26.7/25.6 |
| Max. Continuous AC Pass-through (grid to load) (A) | 70 |
| Пиковая мощность (автономный режим), Вт | 2 times of rated power, 10s |
| Коэффициент мощности | 0.8 leading to 0.8 lagging |
| Напряжение сети / диапазон, В | 220/380V, 230/400V 0.85Un-1.1Un |
| Частота сети / диапазон, Гц | 50/45-55, 60/55-65 |
| Схема подключения к сети | 3L+N+PE |
| Гармоники тока THDi | <3% (of nominal power) |
| Постоянная составляющая тока | <0.5% In |
| Максимальный КПД | 97.6% |
| Европейский КПД | 97.0% |
| КПД MPPT | >99% |
| Встроенные защиты | DC Reverse Polarity Protection, AC Output Overcurrent Protection, Thermal Protection, AC Output Overvoltage Protection, AC Output Short Circuit Protection, DC Component Monitoring, Arc Fault Circuit Interrupter (optional), Anti-islanding Protection, DC Switch, Insulation Impedance Detection, Residual Current Detection |
| Класс защиты от перенапряжения | TYPE II(DC), TYPE II(AC) |
| Интерфейсы связи | RS485/RS232/CAN |
| Мониторинг | GPRS/WIFI/Bluetooth/4G/LAN(optional) |
Окно напряжения батарейной шины у этой модели — 40–60 В. Ёмкость набирается модулями; сколько нужно именно вам, посчитает конфигуратор.
Инженер бесплатно проверит совместимость SUN-16K-SG05LP3 с вашими панелями и аккумуляторами, посчитает конфигурацию и подскажет по монтажу. Ответим в рабочее время.
Гибрид умеет работать без сети: при аварии он за доли секунды переводит объект на аккумулятор и продолжает питать нагрузку. Сетевой в этот момент выключается.
Батареи с рабочим напряжением около 51,2 В — окно шины у моделей LV обычно 40–60 В. Какая батарея встаёт к какому инвертору, показывает таблица совместимости.
Да, и это частый сценарий: инвертор с батареей работает как большой источник бесперебойного питания, заряжаясь от сети. Панели добавляют позже, вход для них уже есть.
Инвертор отключит нагрузку, чтобы не разрядить батарею ниже допустимого. Поэтому ёмкость считают под нужное время автономии, а не «сколько не жалко».
Ёмкость набирается модулями, предел задаёт ток заряда и разряда инвертора. Есть и обратное ограничение: слишком мало модулей — и они работают на пределе по току.
