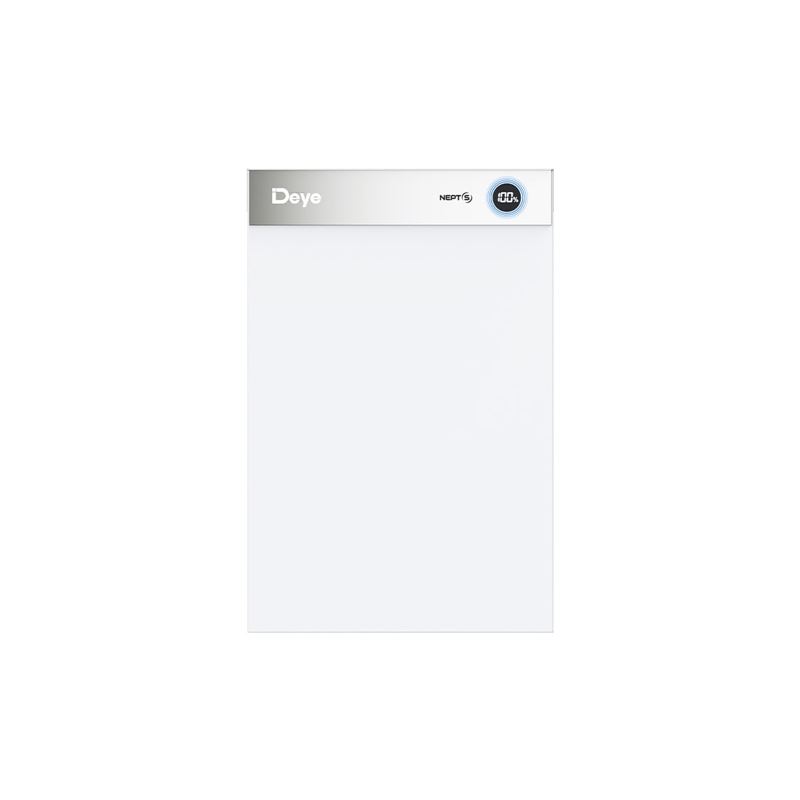

Аккумулятор Deye SE-F5, 5,12 кВт·ч
Свой запас энергии для дома. В паре с инвертором аккумулятор отдаёт вечером то, что накопил днём, а при отключении сети питает резервную линию.
- Энергия
- 5,12 кВт·ч
- Напряжение
- 51,2 В
- Ток заряда
- 100 А
- Ток разряда
- 120 А
- Параллельно
- до 32 шт.
- Заряд при
- 0…55 °C
- Корпус
- IP21
- Вес
- 41 кг
- UN38.3
- MSDS
- CE
- CB
Срок ориентировочный: он зависит от отгрузки завода и логистики и может сдвинуться. Что происходит при задержке и как вернуть предоплату, описано в условиях резерва.
Исполнения SE-F5
У всех исполнений 5,12 кВт·ч. Отличаются ток разряда, глубина разряда, гарантия и корпус.
| Модель | Чем отличается | Цена |
|---|---|---|
| SE-F5эта карточка | Базовая модель: разряд 120 А, глубина разряда 80 %, гарантия 5 лет | 129 000 ₽ожидаем в этом месяце |
| SE-F5-A | Корпус с пылезащитой; разряд 100 А; глубина разряда 80 %; гарантия 5 лет | цена по запросуожидаем в этом месяце |
| SE-F5 Plus-A | Корпус с пылезащитой; разряд 100 А; глубина разряда 90 %; заряд от −10 °C | цена по запросуожидаем в этом месяце |
| SE-F5 Pro / Pro-C | Разряд 100 А, пик 150 А в течение 120 с; глубина разряда 90 %. SE-F5 Pro-C — то же с LCD-экраном | 149 000 ₽ожидаем в этом месяце |
О модели SE-F5
SE-F5 — аккумулятор LiFePO4 на 5,12 кВт·ч (51,2 В, 100 А·ч) со встроенной системой управления (BMS). Монтаж: настенный, напольный, в стек. Ресурс — ≥6000 циклов, гарантия 5 лет.
| Артикул | SE-F5 |
| Тип | Аккумулятор LiFePO4 48 В |
| Номинальное напряжение | 51,2 В |
| Номинальное напряжение аккумулятора. По нему проверяют, попадает ли модель в окно напряжения аккумулятора у инвертора. | |
| Ёмкость | 100 А·ч |
| Запасаемая энергия | 5,12 кВт·ч |
| Полная энергия аккумулятора. Реально из него берут меньше, с учётом глубины разряда. | |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Сколько проработает аккумулятор без сети
| Нагрузка | 1 аккумулятор, 5,12 кВт·ч | 2 аккумулятора, 10,24 кВт·ч |
|---|---|---|
| 0,5 кВт | 8,2 ч | 16 ч |
| 1 кВт | 4,1 ч | 8,2 ч |
| 2 кВт | 2 ч | 4,1 ч |
| 3 кВт | 1,4 ч | 2,7 ч |
| 5 кВт | 0,8 ч | 1,6 ч |
Расчёт простой: 80 % ёмкости (рекомендуемая глубина разряда по паспорту) делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели.
Время в типовых ситуациях
| Ситуация | 1 аккумулятор, 5,12 кВт·ч | 2 аккумулятора, 10,24 кВт·ч |
|---|---|---|
| Газовый котёл | 23–27 ч | 46–55 ч |
| Котёл, холодильник, свет, связь | 10–12 ч | 20–24 ч |
| Холодильник, свет, роутер | 18–21 ч | 36–42 ч |
| Удалёнка | 16–18 ч | 31–37 ч |
| Насос, холодильник, свет | 19–22 ч | 37–44 ч |
Оценка по суточному расходу приборов. Меньшая цифра — с запасом 15 % на потери. Прочерк — модель не потянет такую нагрузку. Пуск насоса держит инвертор. Какие приборы в каждой ситуации →
Система из нескольких SE-F5
Аккумуляторы подключают к инвертору параллельно: напряжение остаётся 51,2 В, энергия складывается. В таблице столько штук, сколько помещается в одну стопку.
| Аккумуляторов | Энергия | Полезная при разряде на 80 % | Вес |
|---|---|---|---|
| 1 | 5,12 кВт·ч | ≈ 4,1 кВт·ч | 41 кг |
| 2 | 10,24 кВт·ч | ≈ 8,2 кВт·ч | 82 кг |
| 3 | 15,36 кВт·ч | ≈ 12,3 кВт·ч | 123 кг |
| 4 | 20,48 кВт·ч | ≈ 16,4 кВт·ч | 164 кг |
| 5 | 25,6 кВт·ч | ≈ 20,5 кВт·ч | 205 кг |
| 6 | 30,72 кВт·ч | ≈ 24,6 кВт·ч | 246 кг |
- Стопкой ставят до 6 штук, на стене каждый аккумулятор висит отдельно.
- В одну систему объединяют до 32 аккумуляторов, через модуль CAN-Bridge — до 64.
- Один SE-F5: заряд до 100 А, разряд до 120 А.
- Ток одной аккумуляторной системы — не больше 120 А, иначе греются разъёмы и кабель. Сечение кабеля — от 25 мм². Если нужен больший ток, схему подключения подберёт инженер.
- Источник: брошюра Deye SE-F и руководство SE-F5.
Видео
Технические характеристики SE-F5
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
Электрические характеристики
| Химия ячеек | LiFePO₄ |
| Номинальное напряжение | 51,2 В |
| Номинальное напряжение аккумулятора. По нему проверяют, попадает ли модель в окно напряжения аккумулятора у инвертора. | |
| Рабочий диапазон напряжения | 44,8–57,6 В |
| Ёмкость | 100 А·ч |
| Энергоёмкость | 5,12 кВт·ч |
| Полная энергия аккумулятора. Реально из него берут меньше, с учётом глубины разряда. | |
| Глубина разряда | 80 % (рекомендуемая) |
| Какую часть ёмкости можно расходовать. При 90 % из аккумулятора на 5,12 кВт·ч реально берут около 4,6 кВт·ч. | |
| Рекомендуемый ток заряда/разряда | 50/50 А |
| Ток, который аккумулятор отдаёт и принимает длительно. Его сравнивают с током инвертора: работать система будет по меньшему из двух. | |
| Макс. ток заряда | 100 А |
| Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора. | |
| Макс. ток разряда | 120 А |
| Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора. | |
| Пиковый ток | заряд 120 А (10 с) / разряд 150 А (10 с) |
| Кратковременный ток, который аккумулятор отдаёт на пуск мощной нагрузки. Длительно он отдаёт меньше, номинальный ток. | |
| Ресурс циклов | ≥6000 (25±2 °C, 70 % EOL) |
| Сколько полных циклов заряда и разряда аккумулятор выдерживает, пока ёмкость не снизится до порога из даташита, обычно 70–80 % от начальной. 6000 циклов — больше 16 лет при одном цикле в день. | |
| Масштабирование | до 32 шт. параллельно (до 64 шт. с CAN-Bridge) |
| Сколько модулей можно объединить в одну систему. | |
Эксплуатация
| Рабочая температура заряда | 0…55 °C |
| Допустимая температура для работы аккумулятора. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, аккумулятор ставят в отапливаемое помещение. | |
| Рабочая температура разряда | −20…55 °C |
| Допустимая температура для работы аккумулятора. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, аккумулятор ставят в отапливаемое помещение. | |
| Температура хранения | 0…35 °C |
| Влажность | 95 % (без конденсации) |
| Высота установки | ≤3000 м |
| Класс защиты | IP21 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Охлаждение | естественное |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
Общие данные
| Габариты (Ш×В×Г) | 370 × 548 × 140 мм (без настенного кронштейна) |
| Вес | 41 кг |
| Монтаж | настенный, напольный, в стек |
| Интерфейсы связи | CAN 2.0, RS485, Bluetooth + приложение |
| Как инвертор связывается с аккумулятором (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Индикация | LED (SOC, работа, защита) и зуммер |
| Сертификация | UN38.3, MSDS, CE, CB |
| Гарантия | 5 лет; энергопропускная способность 8 МВт·ч (условия — гарантийное письмо Deye) |
С какими инверторами работает SE-F5
По напряжению аккумулятор подходит этим инверторам. Число модулей, ток заряда и связь с системой управления аккумулятором инженер проверит под вашу схему. Таблица совместимости →
Проверим совместимость до покупки
Напишите, какой у вас инвертор. Инженер проверит, подойдёт ли этот аккумулятор, и посчитает нужную ёмкость. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Частые вопросы
Сколько лет живёт такой аккумулятор
Ресурс ячеек LiFePO4 у аккумуляторов Deye — от 6000 циклов, пока ёмкость не снизится примерно до 70 %. Гарантия Deye на серии Pro — до 10 лет, условия — в гарантийном письме Deye.
Можно ли ставить аккумулятор в неотапливаемом помещении
Разряжаться она будет и на морозе, а заряжаться ниже нуля — нет, это запрещает встроенная электроника. Для холодной котельной или улицы выбирают исполнение с подогревом либо переносят аккумулятор в тепло.
Нужен ли отдельный контроллер заряда
Нет. Встроенная BMS сама следит за напряжением ячеек, током и температурой и общается с инвертором по CAN или RS485.
Можно ли докупить модули позже
Да, ёмкость наращивается модулями. Лучше брать модули одной серии: смешивание разных поколений усложняет балансировку.
Что если нужна ёмкость меньше одного модуля
Меньше одного модуля взять нельзя, и обычно этого не требуется: чаще ограничение идёт не по ёмкости, а по току инвертора, которому нужно минимальное число модулей.
Можно ли ставить аккумулятор на улице
Аккумуляторы SE-F5, SE-F12, SE-F16 и SE-F5 Pro — нет: у них класс защиты IP21, они рассчитаны на помещение. Для улицы есть SE-F16 Max с классом IP65; её ставят под навес, чтобы на корпус не падали прямое солнце и снег. Заряжается любой из них при температуре от 0 до +55 °C, поэтому в мороз аккумулятору нужно тёплое место.
Что делать, если аккумулятор пахнет или вздулся
Сразу прекратите им пользоваться: отключите аккумулятор кнопкой и автомат между ним и инвертором, проветрите помещение. Не разбирайте корпус и не пытайтесь её зарядить. Позвоните нам — организуем проверку по гарантии.

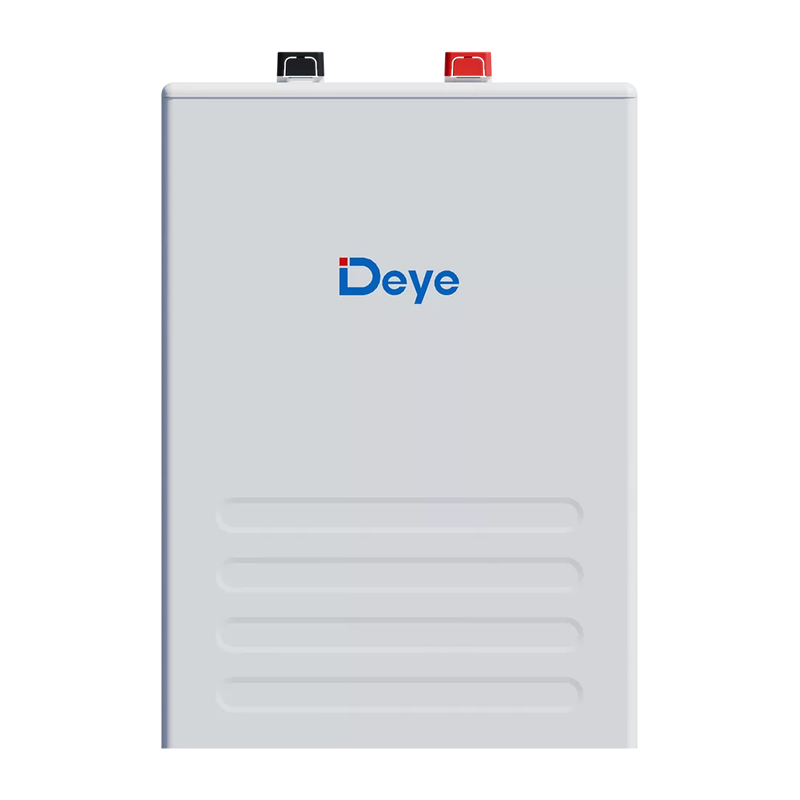

Чем отличаются SE-F5, SE-F12 и SE-F16
Ёмкостью: около 5, 12 и 16 кВт·ч. Защита (BMS), связь с инвертором по CAN и RS485, Bluetooth и приложение у них одинаковые, в одну систему объединяют до 32 аккумуляторов. SE-F5 берут для небольшого резерва, SE-F12 — для частного дома, SE-F16 — когда нужно дольше держать мощные приборы.
Как следить за аккумулятором с телефона
Вблизи — по Bluetooth через приложение: видны заряд, температура и ошибки. Удалённо всю систему смотрят через инвертор Deye с Wi-Fi-логгером в приложении Deye Cloud: там же заряд аккумулятора, выработка и потребление дома.
Какие защиты есть у аккумулятора
Встроенная система управления (BMS) отключает аккумулятор при перезаряде, глубоком разряде, перегреве и коротком замыкании, а также выравнивает заряд ячеек. Есть и предохранитель. Поэтому отдельный контроллер заряда не нужен.
