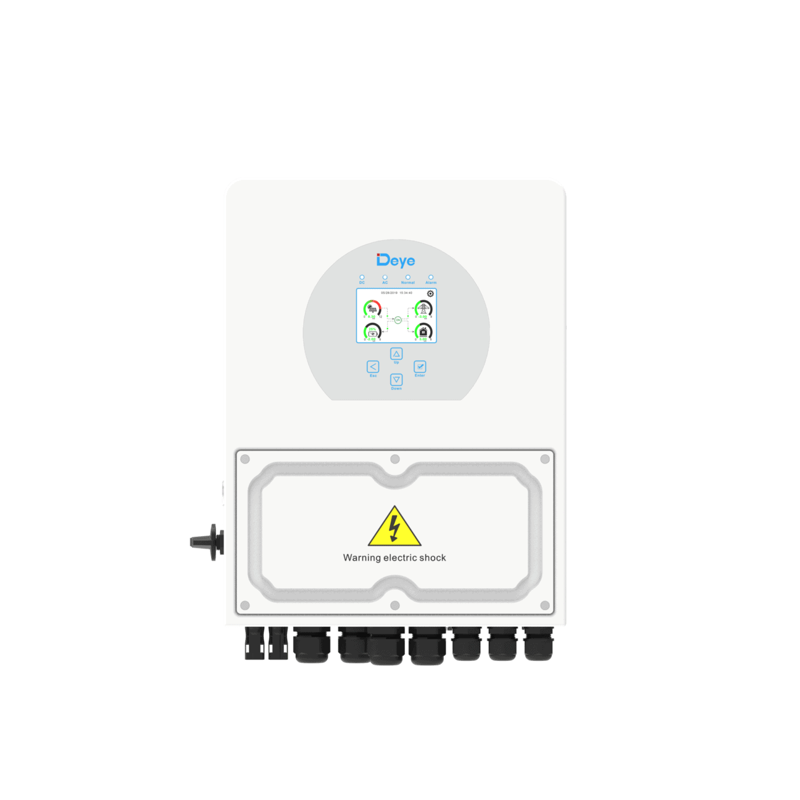

Официальное фото Deye той же серии. Модель на 3,6 кВт внешне может немного отличаться.
Инвертор Deye SUN-3.6K-SG04LP1, 3,6 кВт
- Мощность
- 3,6 кВт
- Фазы
- 1 фаза
| SUN-3.6K-SG04LP1не поставляем | SUN-5K-SG05LP1в наличии | SUN-6K-SG05LP1в наличии | |
|---|---|---|---|
| Мощность | 3,6 кВт | 5 кВт | 6 кВт |
| Панели, до | 7,2 кВт | 10 кВт | 12 кВт |
| Напряжение панелей, до | 500 В | 500 В | 500 В |
| Входов для панелей (MPPT) | — | 2 | 2 |
| Ток аккумулятора, до | 90 А | 120 А | 135 А |
| Цена | — | 139 000 ₽ | 159 000 ₽ |
О модели SUN-3.6K-SG04LP1
SUN-3.6K-SG04LP1 — однофазный гибридный инвертор на 3,6 кВт, работает с аккумуляторами 48 В. Корпус тип II (DC), тип II (AC).
| Артикул | SUN-3.6K-SG04LP1-EU |
| Другие написания | SUN-3.6K-SG04LP1, SUN 3.6K SG04LP1 EU |
| Тип | Гибридный, для аккумуляторов 48 В |
| Номинальная мощность | 3,6 кВт |
| Число фаз | 1 |
| Пиковая мощность без сети | 2× номинальной, 10 с |
| Сколько инвертор выдержит кратковременно без сети: на пуск насоса, холодильника или компрессора. Указывается вместе со временем, обычно несколько секунд. | |
| Диапазон напряжения аккумулятора | 40-60 |
| С какими аккумуляторами работает инвертор. 40–60 В — это аккумуляторы 48 В (LV), сотни вольт — высоковольтные (HV). Модель другого класса к этому инвертору не подключается. | |
| Макс. ток заряда | 90 |
| Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора. | |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Технические характеристики SUN-3.6K-SG04LP1
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
Характеристики
| Тип аккумулятора | свинцово-кислотная или литий-ионная |
| Диапазон напряжения аккумулятора, В | 40-60 |
| С какими аккумуляторами работает инвертор. 40–60 В — это аккумуляторы 48 В (LV), сотни вольт — высоковольтные (HV). Модель другого класса к этому инвертору не подключается. | |
| Макс. ток заряда, А | 90 |
| Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора. | |
| Макс. ток разряда, А | 90 |
| Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора. | |
| Стратегия заряда Li-ion | автоподстройка под BMS |
| Инвертор получает от BMS аккумулятора допустимые ток и напряжение заряда и работает в этих пределах. Для этого нужен кабель связи CAN или RS485 и совместимый протокол. | |
| Число входов аккумулятора | 1 |
| Сколько отдельных аккумуляторных входов у инвертора. Обычно один: все модули собираются в общий аккумулятор. | |
| Макс. подключаемая мощность PV, Вт | 7200 |
| Сколько мощности солнечных панелей можно подключить к инвертору. Панелей ставят больше номинала: в солнечный полдень лишнее срезается, зато утром, вечером и зимой выработка выше. | |
| Макс. входная мощность PV, Вт | 5760 |
| Сколько мощности от панелей инвертор принимает одновременно. Если панелей больше, в солнечный полдень лишнее срезается. Это нормально и заложено производителем. | |
| Макс. напряжение PV, В | 500 |
| Предел напряжения цепочки панелей. Считают по напряжению холостого хода на морозе: зимой оно выше паспортного. Превышение выводит вход из строя, и гарантия такой случай обычно не покрывает. | |
| Стартовое напряжение, В | 125 |
| С какого напряжения цепочки инвертор начинает работать от солнца. Короткая цепочка утром и в пасмурную погоду может до него не дотягивать. | |
| Диапазон MPPT, В | 150-425 |
| Окно напряжения, в котором инвертор берёт с панелей максимум. Цепочку подбирают так, чтобы её рабочее напряжение и в жару, и в мороз оставалось внутри окна. | |
| Номинальное напряжение PV, В | 370 |
| Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этой цифре. | |
| Пиковая мощность (автономный режим), Вт | 2× номинальной, 10 с |
| Сколько инвертор выдержит кратковременно без сети: на пуск насоса, холодильника или компрессора. Указывается вместе со временем, обычно несколько секунд. | |
| Коэффициент мощности | от 0,8 опережающего до 0,8 отстающего |
| Инвертор умеет отдавать реактивную мощность в этих пределах, если этого требует сеть. Для частного дома это обычно не важно. | |
| Напряжение сети / диапазон, В | 220/230, 0.85Un-1.1Un |
| Частота сети / диапазон, Гц | 50/45-55, 60/55-65 |
| Схема подключения к сети | L+N+PE |
| Гармоники тока THDi | <3 % от номинальной мощности |
| Насколько ток инвертора отличается от идеальной синусоиды. Меньше 3 % — чистый ток, он не мешает другим приборам. | |
| Постоянная составляющая тока | <0.5% In |
| Встроенные защиты | переполюсовка DC, перегрузка по току AC, перегрев, перенапряжение AC, КЗ на выходе AC, контроль постоянной составляющей, защита от дуги AFCI (опция), защита от островного режима, выключатель DC, контроль изоляции, контроль тока утечки |
| Класс защиты от перенапряжения | тип II (DC), тип II (AC) |
| Встроенная защита от импульсных перенапряжений. Она не заменяет УЗИП в щите, если линия воздушная или грозы в вашем районе частые. | |
Время без сети задаёт аккумулятор
Инвертор SUN-3.6K-SG04LP1 работает с аккумуляторами 48 В. Ёмкость набирают модулями, а сколько их нужно именно вам, посчитает конфигуратор.
По напряжению эти аккумуляторы подходят инвертору. Число модулей, ток заряда и связь с системой управления аккумулятором инженер проверит под вашу схему. Таблица совместимости →
Подберём модель из тех, что поставляем
Опишите нагрузку и что уже есть. Инженер предложит инвертор Deye от 5 кВт или портативную электростанцию SUN-BK. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Частые вопросы
Чем гибридный инвертор отличается от сетевого
Гибрид умеет работать без сети: при аварии он автоматически переводит объект на аккумулятор и продолжает питать нагрузку. Сетевой в этот момент выключается.
Какие аккумуляторы подходят к низковольтному гибриду
Аккумуляторы с рабочим напряжением около 51,2 В — окно шины у моделей LV обычно 40–60 В. Какой аккумулятор встаёт к какому инвертору, показывает таблица совместимости.
Можно ли поставить гибрид без панелей
Да, и это частый сценарий: инвертор с аккумулятором работает как большой источник бесперебойного питания, заряжаясь от сети. Панели добавляют позже, вход для них уже есть.
Что произойдёт, когда аккумулятор разрядится, а сети нет
Инвертор отключит нагрузку, чтобы не разрядить аккумулятор ниже допустимого. Поэтому ёмкость считают под нужное время автономии, а не «сколько не жалко».
Сколько аккумуляторов можно набрать в один массив
Ёмкость набирается модулями, предел задаёт ток заряда и разряда инвертора. Есть и обратное ограничение: слишком мало модулей — и они работают на пределе по току.
Почему система не запускается после монтажа
Чаще всего причин четыре: перепутан или плохо обжат кабель связи CAN или RS485 между аккумулятором и инвертором; аккумулятор включили не в том порядке, который указан в инструкции; у инвертора и аккумулятора разные версии прошивки; в инверторе выбран не тот тип аккумулятора или пороги напряжения. Если на экране код ошибки, его расшифровка есть в нашем справочнике кодов ошибок.
Как проходит пусконаладка гибридной системы
Аккумулятор подключают к инвертору силовым кабелем и кабелем связи, проверяют распиновку, включают аккумулятор, затем в меню инвертора задают тип аккумулятора и протокол связи. В конце проверяют в Deye Cloud, что инвертор видит заряд аккумулятора и система переходит на резерв. Если что-то не сходится, пришлите фото экрана инвертора — инженер подскажет.
