Зарядная станция Deye SUN-EVSE22K01-EU-AC
- Мощность
- 22 кВт
- Разъём
- Type 2 · 4,2 м
- Фазы
- 1 или 3 фазы
- Защита
- IP66
- EN IEC 61851-1:2019
- EN IEC 61851-21-2
- EN 300 220-2
- EN 300 328
О модели SUN-EVSE22K01-EU-AC
SUN-EVSE22K01-EU-AC — зарядная станция Deye для электромобиля: 7 кВт от однофазной сети или 22 кВт от трёхфазной, коннектор Type 2 на кабеле 4,2 м, корпус IP66 и работа от −40 до +55 °C; блок вешается на стену или лежит на полу гаража. С гибридным инвертором Deye управляется по LoRa: заряжает машину только солнечными излишками или по расписанию ночного тарифа и отключается при переходе дома на аккумулятор.
| Артикул | SUN-EVSE22K01-EU-AC |
| Тип | Умный дом Deye: беспроводное управление нагрузками по LoRa |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Технические характеристики SUN-EVSE22K01-EU-AC
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
Электрические характеристики
| Входное напряжение | 230 В (1 фаза) / 230/400 В (3 фазы) |
| Схема подключения | L+N+PE или 3L+N+PE |
| Входной ток | 32 А |
| Частота сети | 50/60 Гц (45–55 / 55–65 Гц) |
| Макс. мощность зарядки | 7 кВт (1 фаза) / 22 кВт (3 фазы) |
| Коннектор | Type 2 (IEC 62196-2), 1 шт., кабель 4,2 м (5 м — опция) |
| Способы запуска | Plug & Charge, по расписанию (4 окна); с инвертором Deye — «только солнце» |
| Рекомендуемый кабель ввода | 4 мм² (10 AWG) |
Защита
| Защиты | перегрев, низкая температура, перенапряжение, пониженное напряжение, КЗ, перегрузка, замыкание на землю |
| Контроль тока утечки | DC 6 мА (встроен) |
| Защита от импульсных перенапряжений | тип II |
| Встроенная защита от импульсных перенапряжений. Она не заменяет УЗИП в щите, если линия воздушная или грозы в вашем районе частые. | |
Общие данные
| Рабочая температура | −40…+55 °C |
| Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце. | |
| Влажность | 5–95 % без конденсата |
| Высота установки | до 3000 м |
| Шум | <25 дБ |
| Класс защиты | IP66 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×В×Г) | 104 × 264 × 57,5 мм |
| Вес | 3,7 кг |
| Наработка на отказ (MTBF) | 100 000 ч |
| Интерфейсы связи | LoRa (с инвертором Deye через Smart TX), Wi-Fi, Bluetooth |
| Как инвертор связывается с аккумулятором (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Монтаж | настенный кронштейн или переносное использование |
| Комплект | электростанция, кабель AC, настенный держатель коннектора, крепёж, инструкция |
| Сертификация | EN IEC 61851-1:2019, EN IEC 61851-21-2, EN 300 220-2, EN 300 328 |
Как это работает

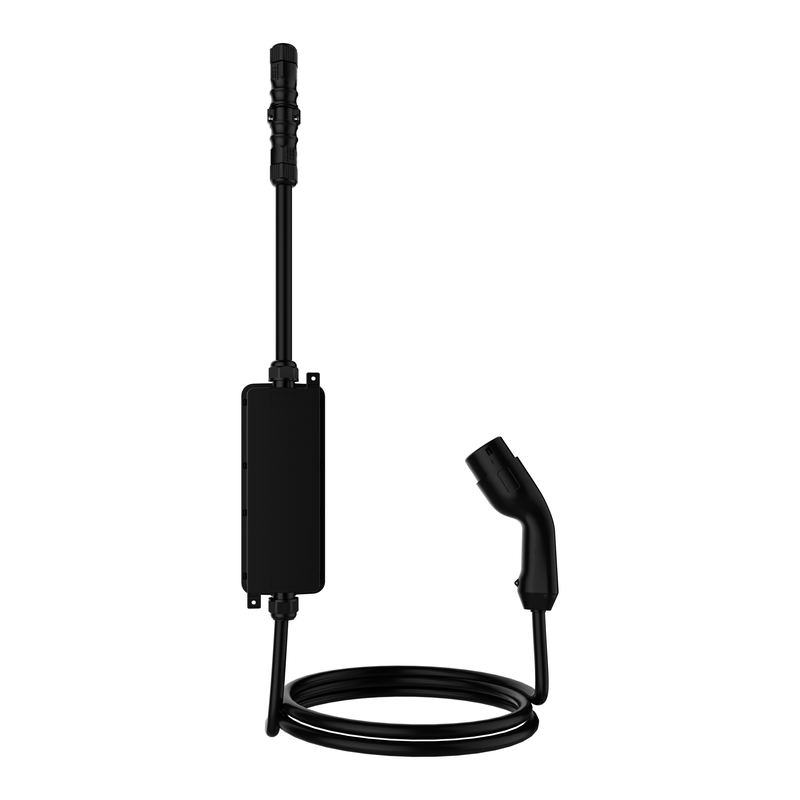

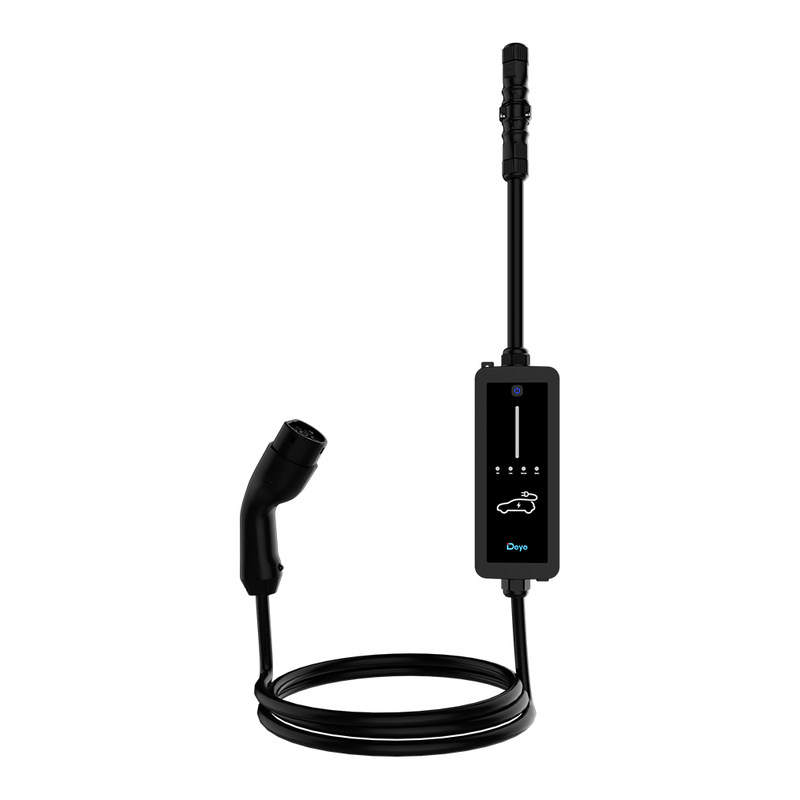

SUN-EVSE22K01-EU-AC — не ящик на стене, а зарядка «в разрыве кабеля». Блок 104×264×58 мм и 3,7 кг вешается на два анкера M4×80 или просто лежит на полу гаража — в руководстве второй способ так и нарисован, «drag and drop». Сверху из блока выходит метровый хвост с круглым разъёмом: к нему пристёгивается AC-кабель из комплекта, а тот идёт в щиток. Снизу — 4,2 м кабеля с коннектором Type 2 (5 м — опция). Внутри реле, датчик утечки 6 мА DC, Wi-Fi 2,4 ГГц с Bluetooth и LoRa-модуль.
Мозг — снаружи. С гибридным инвертором Deye зарядка работает в режиме LoRa: передатчик Smart TX в порту Meter инвертора шлёт ей лимит «Max charge power», а сколько отдать машине, решает инвертор — по расписанию, по заряду домашнего аккумулятора, по избытку солнца. Интернет для этого не нужен: LoRa бьёт на 200 м, мощность зарядки видна прямо на экране инвертора. Важная деталь: в LoRa-режиме зарядка не стартует, пока не получит лимит от инвертора.
Без инвертора зарядка переключается в Wi-Fi-режим и слушает облако DeyeCloud (или SOLARMAN): старт по подключению, расписание, лимит мощности, статистика. С завода стоит LoRa, переключение делается один раз — через веб-страницу самой зарядки (точка доступа AP_<SN>, адрес 10.10.100.254) или из приложения.
Старт — при втыкании коннектора. Стоп — когда машина сообщила «полная», по расписанию, кнопкой на блоке или с экрана инвертора / из приложения.
Режимы
| Режим | Что делает | Параметры |
|---|---|---|
| Plug and play | Зарядка идёт, как только вставили коннектор, расписание не нужно. С инвертором — в пределах присланного лимита. LED-полоса «дышит» синим | Max charge power 0–22 000 Вт |
| Time of charge (расписание, с инвертором) | Сутки делятся на четыре окна, в каждом галочка «заряжать / не заряжать». Через полночь переходит только четвёртое окно. Полоса «дышит» зелёным | 4 окна Start/End, галочка на каждое, общий лимит мощности |
| Solar energy only (SOC>95%) | Надстройка над двумя режимами выше. Пока домашний аккумулятор ниже 99 %, инвертор шлёт лимит 0 Вт — машина ждёт. Аккумулятор дошёл до 99 % — машина берёт солнечный излишек. Аккумулятор просел до 95 % — зарядка останавливается. Ниже 6 А ток не опускается | Пороги 99 % / 95 % зашиты, не меняются; в инверторе должен быть включён «Solar sell»; только с инвертором и аккумулятором |
| Free work | Разрешает питать зарядку и от инверторного модуля (солнце + аккумулятор), и от байпаса сети | Галочка |
| Off grid EV Charge off + Off grid SOC | Сеть пропала, инвертор ушёл в автономный режим. Аккумулятор ниже порога — зарядка отключается, выше — продолжает работать | Галочка + порог SOC (например >20 %); в off-grid лимит не ниже 1000 Вт на одной фазе / 4000 Вт на трёх |
| Plug and play (Wi-Fi, без инвертора) | То же, что первый режим, но лимит статический и задаётся в приложении | Maximum Charging Power 0–22 000 Вт; пороги напряжения OVP 266,5 В / UVP 182 В (регулируются) |
| Appointment For Charging (Wi-Fi, без инвертора) | Расписание без инвертора: четыре слота в DeyeCloud, зарядка идёт в слоте, если коннектор вставлен | 4 слота, каждый включается отдельно |
| Emergency stop (кнопка) | Короткое нажатие — реле размыкаются, полоса красная. Ещё одно нажатие — возврат в прежний режим | — |
Чего в руководстве нет: старта по QR-коду, RFID-карт, OCPP, учёта по пользователям. Динамической балансировки по вводу тоже нет — лимит мощности статический, задаётся руками.
Какие решения можно собрать
- Заряжать машину солнцем. Гибридный инвертор Deye с меню Smart Devices, Smart TX в порт Meter, домашний аккумулятор и зарядка на порту Grid или Load инвертора. В инверторе включить «Solar sell», в карточке EV — «Solar energy only». Приоритеты жёсткие: дом → аккумулятор до 99 % → излишек в машину. Провалился аккумулятор до 95 % — машина ждёт.
- Ночной тариф. С инвертором — Time of charge: четвёртое окно, например 23:00–07:00, с галочкой, остальные три без. Без инвертора — Appointment For Charging в DeyeCloud. Сколько это экономит в рублях — на странице зарядки электромобиля.
- Гараж или дача без инвертора. Нужны только зарядка, автомат с УЗО типа A 30 мА и Wi-Fi 2,4 ГГц. Один раз переключить в Wi-Fi-режим, привязать к DeyeCloud — дальше старт по подключению, расписание, лимит мощности и статистика в телефоне.
- Резерв при отключении сети. Зарядка на порту Load, галочка «Off grid EV Charge off», порог Off grid SOC 20–30 %: машина берёт из аккумулятора, пока в нём остаётся запас для дома. На трёхфазном инверторе в автономном режиме нужно включить «Signal island mode», иначе зарядка выдаст ошибку F10 по заземлению.
- Слабый ввод. Задать Max charge power под свободный запас — скажем, 3000 Вт при вводе 15 А. Сама под щиток зарядка не подстраивается, это ограничение задаёте вы. Если хочется управлять и остальными нагрузками, на том же Smart TX живут розетки Smart Plug, выключатель Smart Switch и датчик Smart CT: один TX тянет 1 зарядку, 10 розеток/выключателей и 2 датчика. Сценарии целиком — на странице умного дома Deye.
- Переносной вариант. AC-кабель к щитку отстёгивается разъёмом, блок лежит на полу — зарядку можно возить между объектами, где заранее подготовлена линия с автоматом и УЗО.
Монтаж и что в коробке
Подключение — только через свой автомат и УЗО типа A 30 мА на каждую зарядку. Встроенный датчик 6 мА DC — дополнение, а не замена. Кабель 4 мм² (10 AWG). Однофазно — L1 (коричневая) + N (синяя) + PE, до 32 А / 7 кВт. Трёхфазно — L1/L2/L3/N/PE с соблюдением чередования фаз, 22 кВт. Заземление PE напрямую обязательно, если зарядка стоит на однофазном инверторе, на порту Grid трёхфазного или вообще без инвертора.
Место: без прямого солнца, с вентиляцией, недоступно детям и подальше от жилых комнат — реле при работе щёлкают. Работает от −40 до +55 °C, до 3000 м над морем, корпус IP66 — можно на улице.
Пусконаладка с инвертором: System Setup → Smart Devices → Smart EV Charge → ввести серийный номер, галочка Enable, режим и лимит мощности. Потом на зарядке удержать кнопку не меньше секунды до фиолетовой полосы — она сама найдёт канал LoRa (по умолчанию 6). Зелёная иконка EV на экране инвертора — связь есть, серая — проверить SN, Enable и канал. Один Smart TX обслуживает одну зарядку.
| В коробке | Кол-во |
|---|---|
| Зарядка с кабелем Type 2 4,2 м | 1 |
| AC-кабель 5 жил с ответным разъёмом | 1 |
| Анкерный болт M4×80 | 2 |
| Настенный держатель коннектора (European Spear Seat) с крепежом | 1 |
| Руководство | 1 |
Ограничения: Wi-Fi только 2,4 ГГц; младшая версия SUN-EVSE11K01 (11 кВт, 16 А) однофазного режима не имеет; поддержка Smart TX зависит от ревизии инвертора — сверяем по модели и серийному номеру перед отгрузкой. Гарантия по руководству — 5 лет.
По User Manual SUN-EVSE(11-22)K01-EU-AC V1.2.0 (2026-08-12, опубликовано 2026-09-15), даташиту Smart EV Charger от 2026-07-10, Commissioning Steps of the Smart Devices v1.1 (2026-09-05) и Deye Cloud App User Manual (2026-08-22).
Проверим совместимость до покупки
Напишите, какая у вас задача и какой инвертор, если он уже есть. Инженер проверит, подойдёт ли эта модель, и скажет, что ещё понадобится для запуска. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Частые вопросы
Будет ли зарядка работать без инвертора Deye
Да. Один раз переключаете её из заводского LoRa-режима в Wi-Fi-режим (через веб-страницу самой зарядки по адресу 10.10.100.254 или из приложения), привязываете к DeyeCloud — и получаете старт по подключению, расписание на четыре слота, лимит мощности и статистику. Нужна сеть Wi-Fi 2,4 ГГц. Режим «Только солнце» и отключение при переходе дома на аккумулятор без инвертора недоступны.
У моей машины бортовое зарядное на 7 кВт. Есть смысл брать 22 кВт
Скорость задаёт автомобиль, а не станция: однофазная машина возьмёт до 7 кВт, трёхфазная — до 11 или 22 кВт. SUN-EVSE22K01 подключается и к одной фазе (L1+N+PE, до 32 А / 7 кВт), и к трём. Младшая версия 11 кВт однофазного режима не имеет, так что для однофазного дома подходит только 22K.
Нужно ли ставить отдельное УЗО типа B
Нет. По руководству на каждую зарядку ставится свой автомат и УЗО типа A 30 мА, а защиту от постоянной утечки 6 мА DC станция делает сама встроенным датчиком. Кабель до зарядки — 4 мм².
Можно ли ограничить мощность, чтобы не выбивало ввод
Да, но вручную: в настройках задаётся Max charge power от 0 до 22 000 Вт (с инвертором — на его экране или в приложении, без инвертора — в приложении). Автоматически под свободный запас ввода зарядка не подстраивается — такой функции в документах Deye нет.
Нужен ли интернет, чтобы умные устройства работали
Нет. Расписания и пороги хранятся и исполняются в самом инверторе, устройства связаны с ним по радиоканалу LoRa. Интернет нужен только приложению DeyeCloud (через логгер инвертора) и зарядке в Wi-Fi-режиме. Экран инвертора работает всегда.
Что обязательно купить, чтобы система заработала

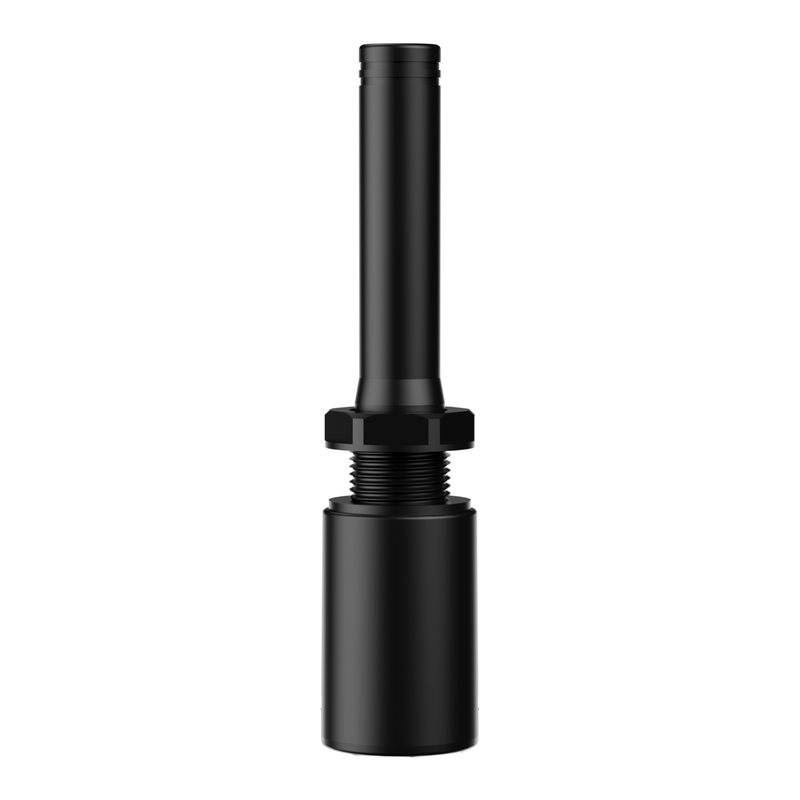

Передатчик SUN-SMART-TX01 — один на гибридный инвертор Deye. Он ставится в свободный COM-гермоввод на нижней панели и штатным кабелем соединяется с портом Meter. На инверторах до платформы SG05 порт не питает передатчик — понадобится внешний блок 5 В USB → Type-C. Портативным электростанциям SUN-BK передатчик не нужен: LoRa у них встроен. Дальше добавляйте то, что нужно: розетки, выключатель, датчик, зарядку.
С каким инвертором это работает
С гибридными инверторами Deye, у которых в меню System Setup есть пункт Smart Devices, а в Advanced Function — опции EX_Meter For CT и Meter Select = Smart-TX. Поддержку добавляет обновление прошивки, но слишком старые ревизии обновить нельзя — совместимость подтверждает сервис. Перед отгрузкой сверяем модель и серийный номер вашего инвертора. С сетевыми и микроинверторами Deye и с оборудованием других брендов система не работает.
Сколько устройств можно подключить к одному инвертору

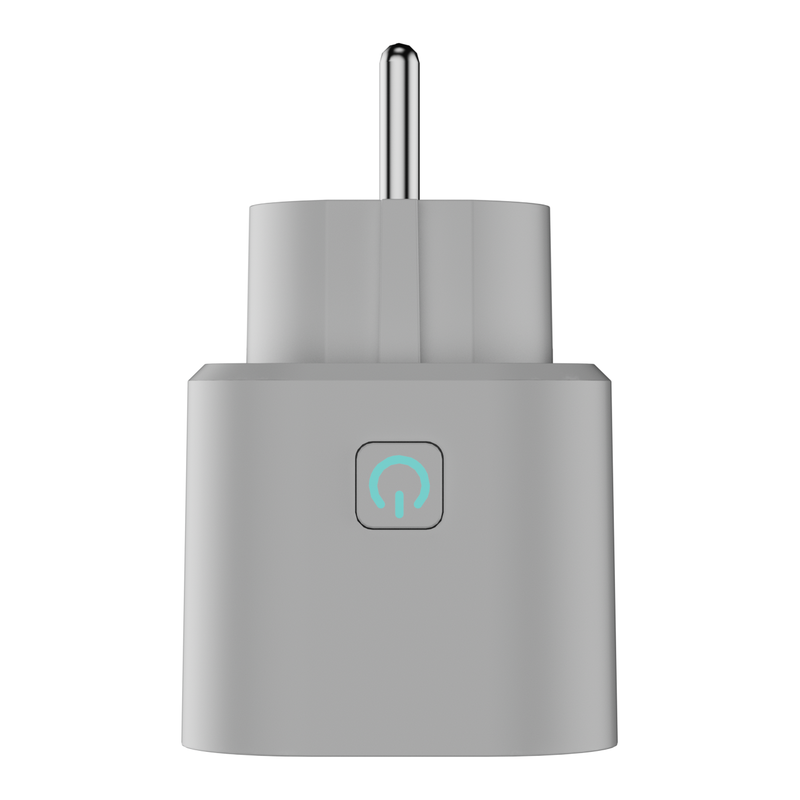

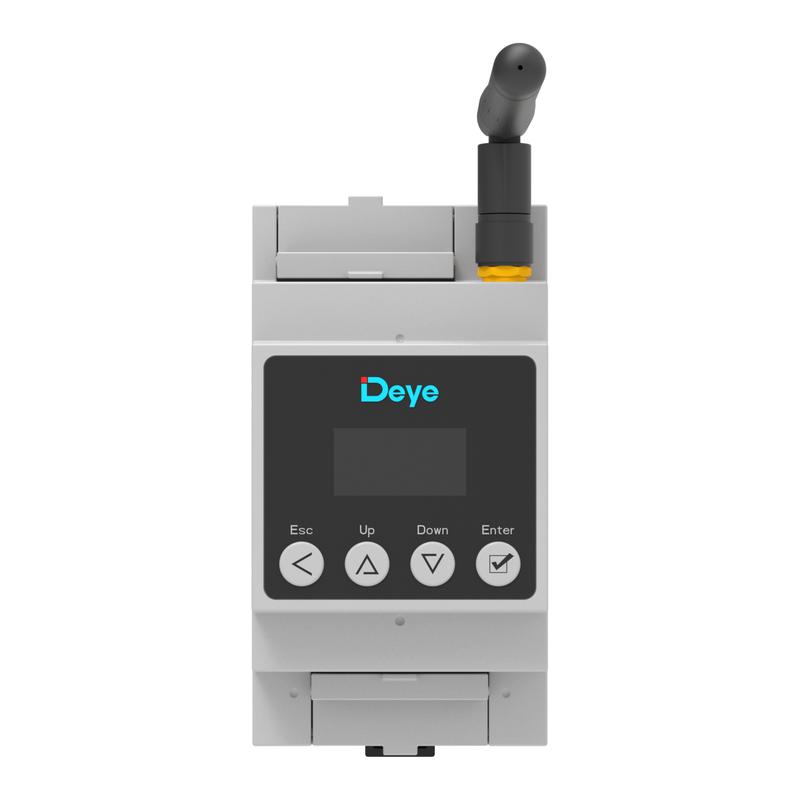

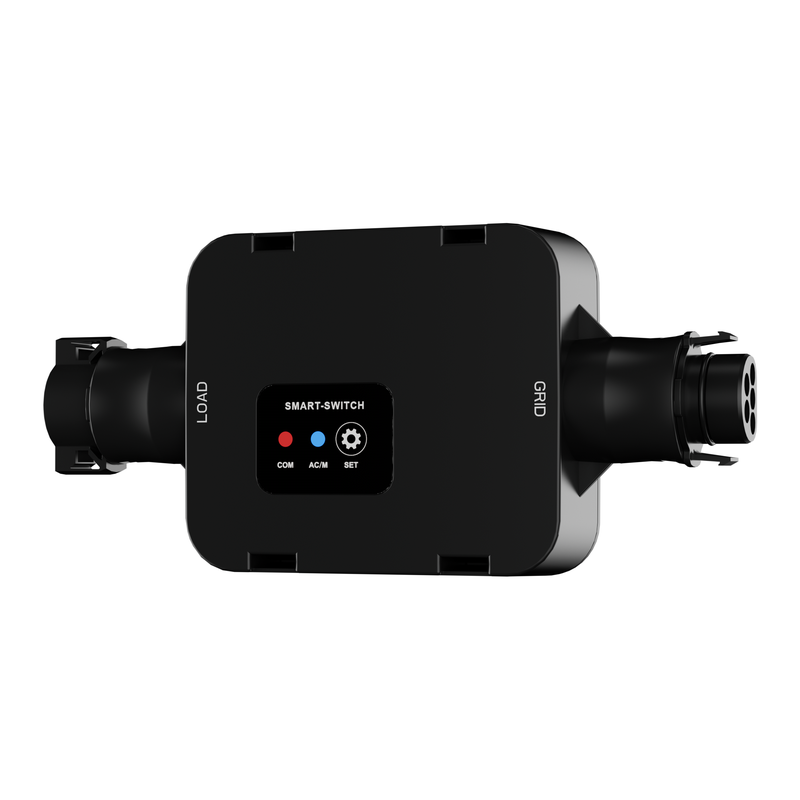

До 10 розеток и выключателей суммарно, 2 беспроводных датчика (один на вводе в дом, второй — на сетевом инверторе при AC-couple) и одна зарядная станция. Второй передатчик или вторая зарядка на одном инверторе не предусмотрены.
