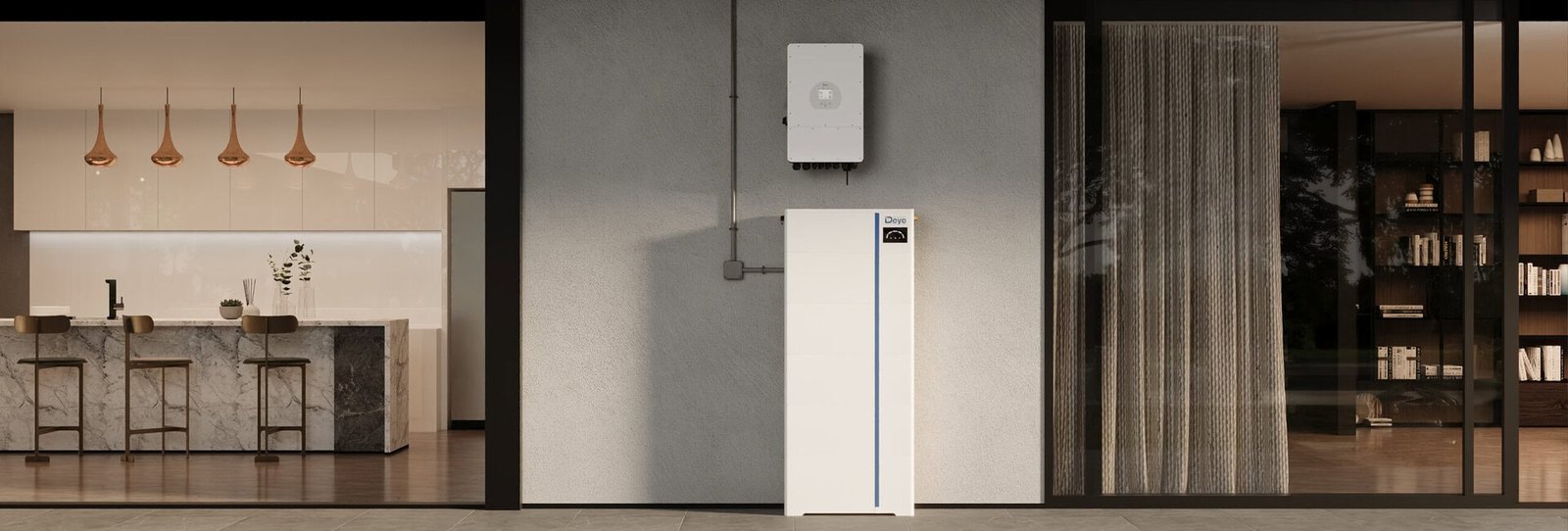

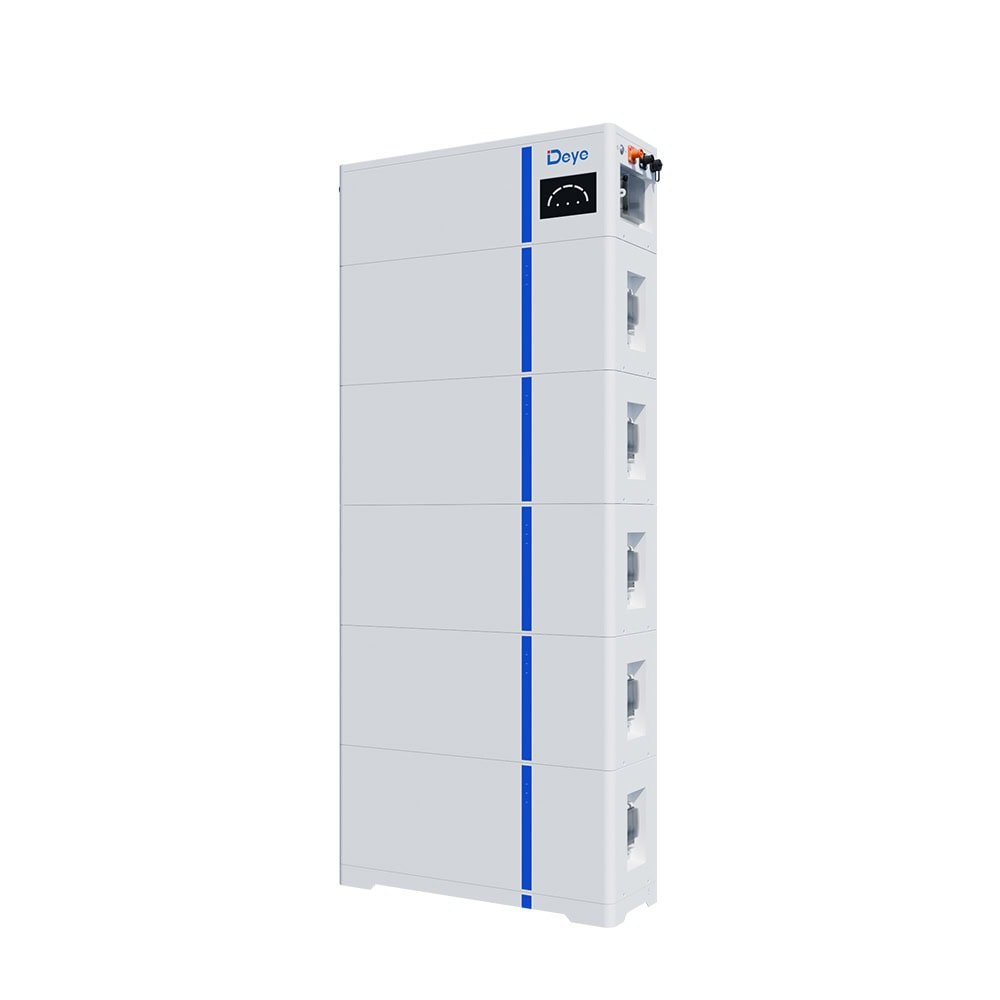

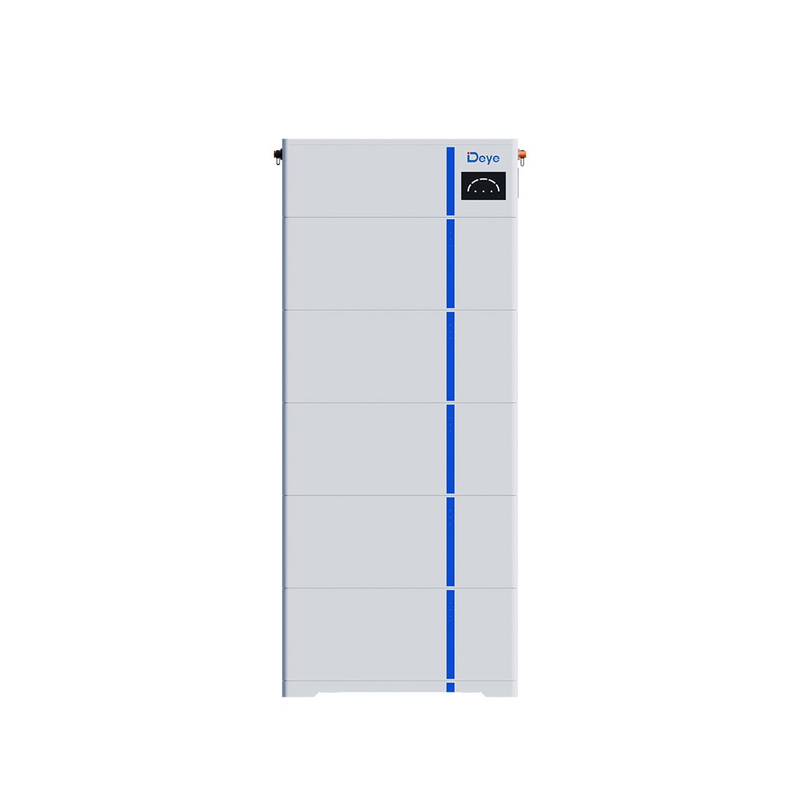

Официальные фото Deye.
Из таких модулей собирают батарею нужной ёмкости. Инженер посчитает, сколько модулей нужно под ваш инвертор и время работы.
| Артикул | AI-W5.1-B |
| Тип | Модуль аккумулятора LiFePO4 51,2 В для напольной стойки |
| Номинальное напряжение | 51,2 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Ёмкость | 100 А·ч |
| Запасаемая энергия | 5,12 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Гарантия | 10 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
| Нагрузка | 1 батарея, 5,12 кВт·ч | 2 батареи, 10,24 кВт·ч |
|---|---|---|
| 0,5 кВт | 9,2 ч | 18 ч |
| 1 кВт | 4,6 ч | 9,2 ч |
| 2 кВт | 2,3 ч | 4,6 ч |
| 3 кВт | 1,5 ч | 3,1 ч |
| 5 кВт | 0,9 ч | 1,8 ч |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Нужен другой документ — напишите на support@deye.shop
AI-W5.1-B — модуль низковольтного аккумулятора Deye: LiFePO4, 5,12 кВт·ч, 51,2 В, корпус IP65. Модули ставят друг на друга без проводов, от 1 до 6 в стойке (5,12–30,72 кВт·ч). Стойку ставят на пол, сверху — блок PDU1-B для подключения к гибридному инвертору Deye. До 6 стоек работают параллельно.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Химия ячеек | LiFePO4 |
| LiFePO4 (литий-железо-фосфат) — самая устойчивая к перегреву литиевая химия, с ресурсом в тысячи циклов. Заряжать её на морозе без подогрева нельзя. | |
| Номинальное напряжение | 51,2 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Рабочий диапазон напряжения | 44,8–57,6 В |
| Ёмкость | 100 А·ч |
| Энергоёмкость | 5,12 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Полезная энергия | 4,6 кВт·ч (90 % DOD, 0,5C, 25 °C) |
| Сколько энергии реально можно взять из батареи с учётом глубины разряда. Время работы считают по этой цифре. | |
| Глубина разряда | 90 % (рекомендуемая) |
| Какую часть ёмкости можно расходовать. При 90 % из батареи на 5,12 кВт·ч реально берут около 4,6 кВт·ч. | |
| Рекомендуемый ток заряда/разряда | 50 А |
| Ток, который батарея отдаёт и принимает длительно. Его сравнивают с током инвертора: работать система будет по меньшему из двух. | |
| Макс. ток заряда | 100 А (1 модуль + PDU) |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Макс. ток разряда | 100 А (1 модуль + PDU) |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Пиковый ток | 150 А (10 с, 25 °C) |
| Кратковременный ток, который батарея отдаёт на пуск мощной нагрузки. Длительно она отдаёт меньше, номинальный ток. | |
| Номинальная мощность | 2,5 кВт |
| Ресурс циклов | ≥6000 (25±2 °C, 0,5C/0,5C, 90 % DOD, 70 % EOL) |
| Сколько полных циклов заряда и разряда батарея выдерживает, пока ёмкость не снизится до порога из даташита, обычно 70–80 % от начальной. 6000 циклов — больше 16 лет при одном цикле в день. | |
| КПД цикла | 94 % (декларация производителя, 0,5C) |
| Масштабирование | 1–6 модулей в стойке на один PDU (5,12–30,72 кВт·ч); до 6 стоек параллельно (36 модулей, до 184 кВт·ч) |
| Сколько модулей можно объединить в одну систему. | |
| Рабочая температура заряда | 0…55 °C (−20…55 °C при включённом подогреве) |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Рабочая температура разряда | −20…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Температура хранения | 0…35 °C |
| Влажность | 5–95 %, без конденсации |
| Высота установки | ≤3000 м |
| Класс защиты | IP65 (после сборки стойки) |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Подогрев | опционально (исполнение с нагревательной плёнкой; по серийному номеру: код 295 — с подогревом, 056 — без) |
| Охлаждение | естественное |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
| Габариты (Ш×В×Г) | 720 × 300 × 254 мм (без клемм) |
| Вес | 53 кг |
| Монтаж | напольный, модули ставятся стопкой на основание; крепление к стене от опрокидывания |
| Интерфейсы связи | CAN2.0, RS485 |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Индикация | 3 светодиода на модуле: работа, предупреждение, защита |
| Встроенный автомат | 125 А, 2P, 60 В DC |
| Сертификация | UN38.3, IEC62619, CE, UK, VDE2510-50, CEI0-21, CE-LVD, CEC, FCC, UL1973, UL9540A |
| Гарантия | 10 лет (условия — в гарантийном письме Deye); пропускная энергия 16 МВт·ч при 70 % EOL |
Основание, от 1 до 6 модулей AI-W5.1-B и блок AI-W5.1-PDU1-B сверху. Модули соединяются без проводов. Одной стойке подходит инвертор не мощнее 12 кВт. До 6 стоек работают параллельно — это до 184 кВт·ч.
| Модулей | Энергия | Макс. ток | Мощность стойки |
|---|---|---|---|
| 1 | 5,12 кВт·ч | 100 А | 2,5 кВт |
| 2 | 10,24 кВт·ч | 200 А | 5 кВт |
| 3 | 15,36 кВт·ч | 250 А | 7,5 кВт |
| 4 | 20,48 кВт·ч | 250 А | 10 кВт |
| 5 | 25,6 кВт·ч | 250 А | 12 кВт |
| 6 | 30,72 кВт·ч | 250 А | 12 кВт |
Стойку ставят на пол, к стене её крепят только от опрокидывания. Отдельного списка совместимых инверторов для PDU1-B в документах Deye нет: модель инвертора инженер подтвердит перед заказом.
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Напишите, какой у вас инвертор. Инженер проверит, подойдёт ли эта батарея, и посчитает нужную ёмкость. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Ресурс ячеек LiFePO4 по даташитам Deye — от 6000 циклов, пока ёмкость не снизится примерно до 70 %. Гарантия Deye на серии Pro — до 10 лет, условия — в гарантийном письме Deye.
Разряжаться она будет и на морозе, а заряжаться ниже нуля — нет, это запрещает встроенная электроника. Для холодной котельной или улицы выбирают исполнение с подогревом либо переносят батарею в тепло.
Нет. Встроенная BMS сама следит за напряжением ячеек, током и температурой и общается с инвертором по CAN или RS485.
Да, ёмкость наращивается модулями. Лучше брать модули одной серии: смешивание разных поколений усложняет балансировку.
Меньше одного модуля взять нельзя, и обычно этого не требуется: чаще ограничение идёт не по ёмкости, а по току инвертора, которому нужно минимальное число модулей.
Батареи SE-F5, SE-F12, SE-F16 и SE-F5 Pro — нет: у них класс защиты IP21, они рассчитаны на помещение. Для улицы есть SE-F16 Max с классом IP65; её ставят под навес, чтобы на корпус не падали прямое солнце и снег. Заряжается любая из них при температуре от 0 до +55 °C, поэтому в мороз батарее нужно тёплое место.
Сразу прекратите им пользоваться: отключите батарею кнопкой и автомат между ней и инвертором, проветрите помещение. Не разбирайте корпус и не пытайтесь её зарядить. Позвоните нам — организуем проверку по гарантии.
Ёмкостью: около 5, 12 и 16 кВт·ч. Защита (BMS), связь с инвертором по CAN и RS485, Bluetooth и приложение у них одинаковые, в одну систему объединяют до 32 батарей. SE-F5 берут для небольшого резерва, SE-F12 — для частного дома, SE-F16 — когда нужно дольше держать мощные приборы.
Вблизи — по Bluetooth через приложение: видны заряд, температура и ошибки. Удалённо всю систему смотрят через инвертор Deye с Wi-Fi-логгером в приложении Deye Cloud: там же заряд батареи, выработка и потребление дома.
Встроенная система управления (BMS) отключает батарею при перезаряде, глубоком разряде, перегреве и коротком замыкании, а также выравнивает заряд ячеек. Есть и предохранитель. Поэтому отдельный контроллер заряда не нужен.
