Официальные фото Deye.
Часть системы накопления энергии. Соберём полный состав под ваш объект и пришлём предложение с ценой и сроком.
| Артикул | AI-W5.1-PDU1-B |
| Тип | Блок управления стойкой AI-W5.1-B |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Нужен другой документ — напишите на support@deye.shop

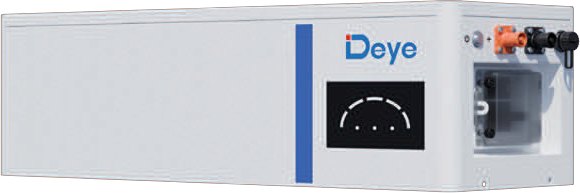

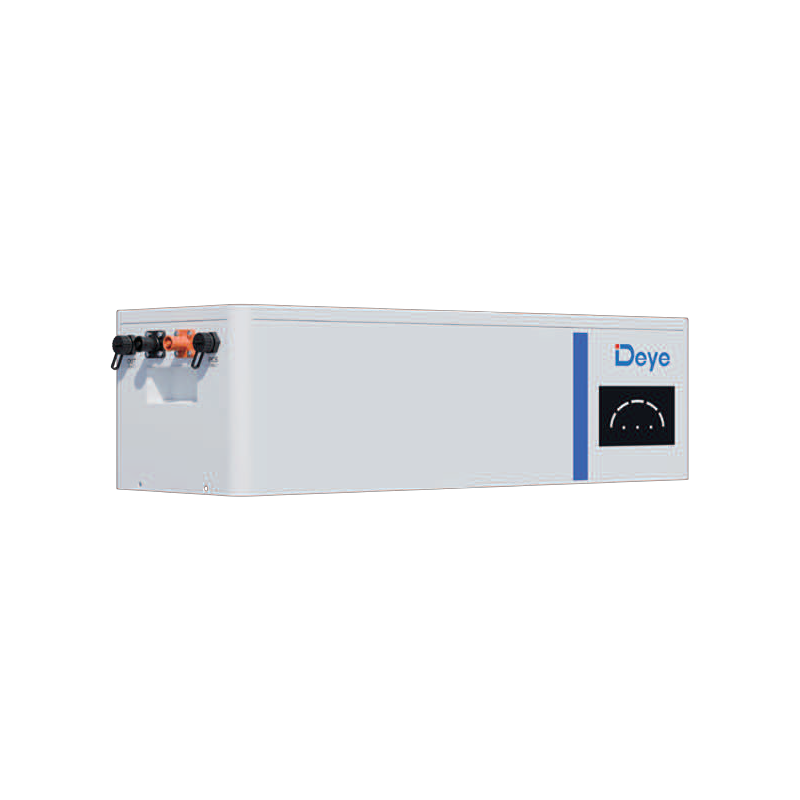

PDU1-B — блок управления стойкой аккумуляторов AI-W5.1-B: внутри система управления батареей (BMS) и автомат. Блок ставят сверху на 1–6 модулей, он подключает стойку к гибридному инвертору Deye по CAN. Основание стойки и кабели к инвертору входят в комплект блока по документам Deye.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Назначение | блок распределения питания и управления (BMS) стойки AI-W5.1-B для работы с внешним инвертором |
| Число модулей на блок | 1–6 × AI-W5.1-B (5,12–30,72 кВт·ч) |
| Номинальное напряжение системы | 51,2 В (рабочий диапазон 44,8–57,6 В) |
| Макс. ток заряда/разряда стойки | 100 А (1 модуль) / 200 А (2) / 250 А (3–6) |
| Пиковый ток | 150 А (1 модуль) / 270 А (2) / 360 А (3–6), 10 с, 25 °C |
| Кратковременный ток, который батарея отдаёт на пуск мощной нагрузки. Длительно она отдаёт меньше, номинальный ток. | |
| Макс. мощность инвертора на одну стойку | 12 кВт; мощнее — несколько стоек |
| Встроенный автомат | двухполюсный, в литом корпусе, 250 А, 1000 В |
| Интерфейсы связи | PCS: RJ45, CAN 500 кбит/с — к инвертору; порты параллели IN/OUT |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Индикация | 5 светодиодов SOC (20–100 %) и 3 светодиода: работа, предупреждение, защита |
| Органы управления | выключатель BMS, автомат |
| Параллельная работа | до 6 стоек (36 модулей, до 184 кВт·ч) |
| Сколько одинаковых инверторов можно объединить в одну систему, чтобы сложить мощность. | |
| Класс защиты | IP65 (после сборки стойки) |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×В×Г) | 720 × 239,8 × 254 мм |
| Вес | 18,5 кг |
| Основание (в комплекте) | 720 × 68 × 255 мм, 6,5 кг |
| Сечение кабеля к инвертору 5–12 кВт | 1/0 AWG (50 мм²) |
| Комплект поставки | PDU, основание, 4 регулировочные опоры, кабель связи RJ45 2000 мм, силовые кабели «+» и «−», кабель заземления 600 мм, клеммы «+» ×2 и «−» ×2, 2 кронштейна крепления к стене, анкеры M6×50, винты, руководство |

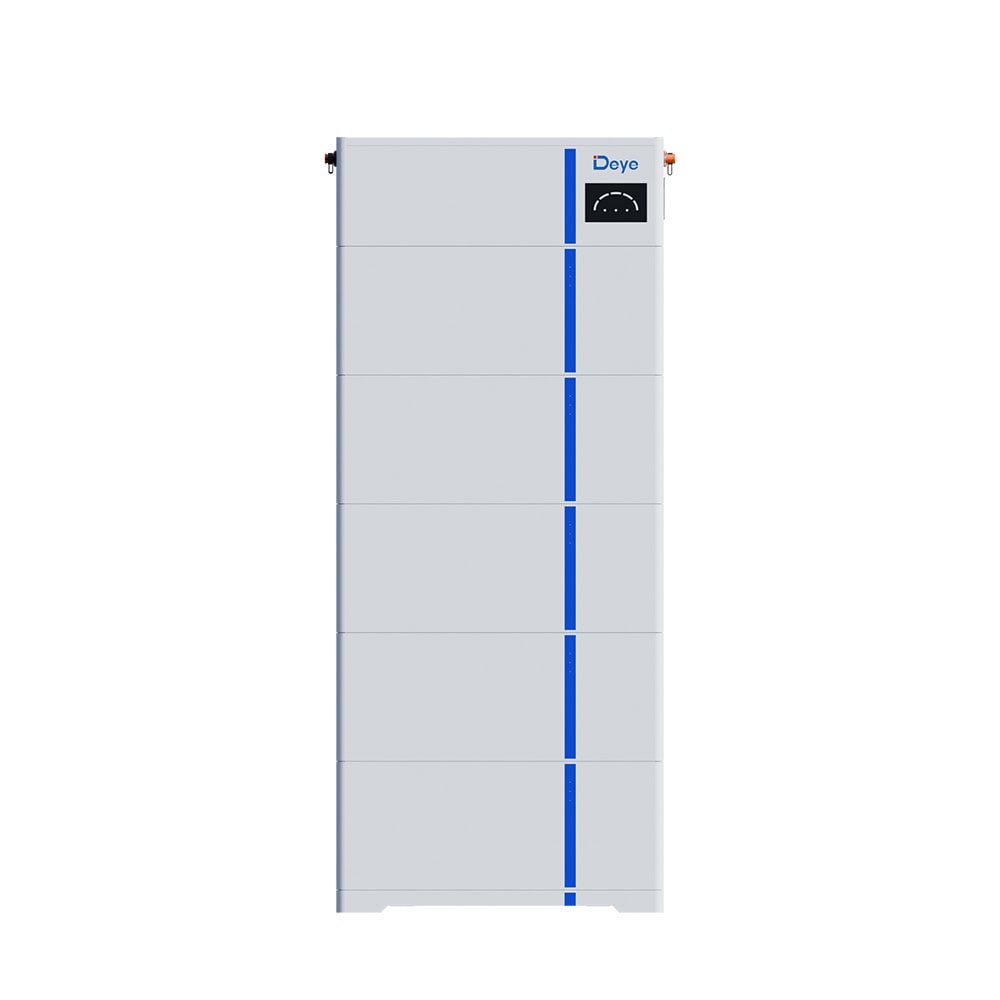

Основание, от 1 до 6 модулей AI-W5.1-B и блок AI-W5.1-PDU1-B сверху. Модули соединяются без проводов. Одной стойке подходит инвертор не мощнее 12 кВт. До 6 стоек работают параллельно — это до 184 кВт·ч.
| Модулей | Энергия | Макс. ток | Мощность стойки |
|---|---|---|---|
| 1 | 5,12 кВт·ч | 100 А | 2,5 кВт |
| 2 | 10,24 кВт·ч | 200 А | 5 кВт |
| 3 | 15,36 кВт·ч | 250 А | 7,5 кВт |
| 4 | 20,48 кВт·ч | 250 А | 10 кВт |
| 5 | 25,6 кВт·ч | 250 А | 12 кВт |
| 6 | 30,72 кВт·ч | 250 А | 12 кВт |
Стойку ставят на пол, к стене её крепят только от опрокидывания. Отдельного списка совместимых инверторов для PDU1-B в документах Deye нет: модель инвертора инженер подтвердит перед заказом.
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Напишите, какие у вас панели и батареи. Инженер проверит, подойдёт ли этот инвертор, и посчитает конфигурацию. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Ресурс ячеек LiFePO4 по даташитам Deye — от 6000 циклов, пока ёмкость не снизится примерно до 70 %. Гарантия Deye на серии Pro — до 10 лет, условия — в гарантийном письме Deye.
Разряжаться она будет и на морозе, а заряжаться ниже нуля — нет, это запрещает встроенная электроника. Для холодной котельной или улицы выбирают исполнение с подогревом либо переносят батарею в тепло.
Нет. Встроенная BMS сама следит за напряжением ячеек, током и температурой и общается с инвертором по CAN или RS485.
Да, ёмкость наращивается модулями. Лучше брать модули одной серии: смешивание разных поколений усложняет балансировку.
Меньше одного модуля взять нельзя, и обычно этого не требуется: чаще ограничение идёт не по ёмкости, а по току инвертора, которому нужно минимальное число модулей.
Батареи SE-F5, SE-F12, SE-F16 и SE-F5 Pro — нет: у них класс защиты IP21, они рассчитаны на помещение. Для улицы есть SE-F16 Max с классом IP65; её ставят под навес, чтобы на корпус не падали прямое солнце и снег. Заряжается любая из них при температуре от 0 до +55 °C, поэтому в мороз батарее нужно тёплое место.
Сразу прекратите им пользоваться: отключите батарею кнопкой и автомат между ней и инвертором, проветрите помещение. Не разбирайте корпус и не пытайтесь её зарядить. Позвоните нам — организуем проверку по гарантии.
Ёмкостью: около 5, 12 и 16 кВт·ч. Защита (BMS), связь с инвертором по CAN и RS485, Bluetooth и приложение у них одинаковые, в одну систему объединяют до 32 батарей. SE-F5 берут для небольшого резерва, SE-F12 — для частного дома, SE-F16 — когда нужно дольше держать мощные приборы.
Вблизи — по Bluetooth через приложение: видны заряд, температура и ошибки. Удалённо всю систему смотрят через инвертор Deye с Wi-Fi-логгером в приложении Deye Cloud: там же заряд батареи, выработка и потребление дома.
Встроенная система управления (BMS) отключает батарею при перезаряде, глубоком разряде, перегреве и коротком замыкании, а также выравнивает заряд ячеек. Есть и предохранитель. Поэтому отдельный контроллер заряда не нужен.
