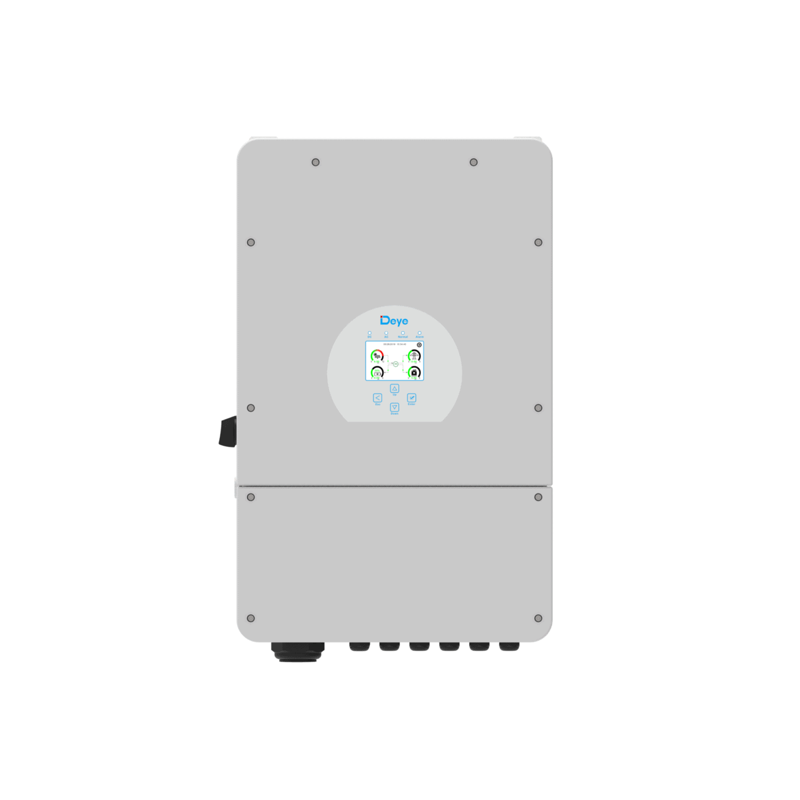

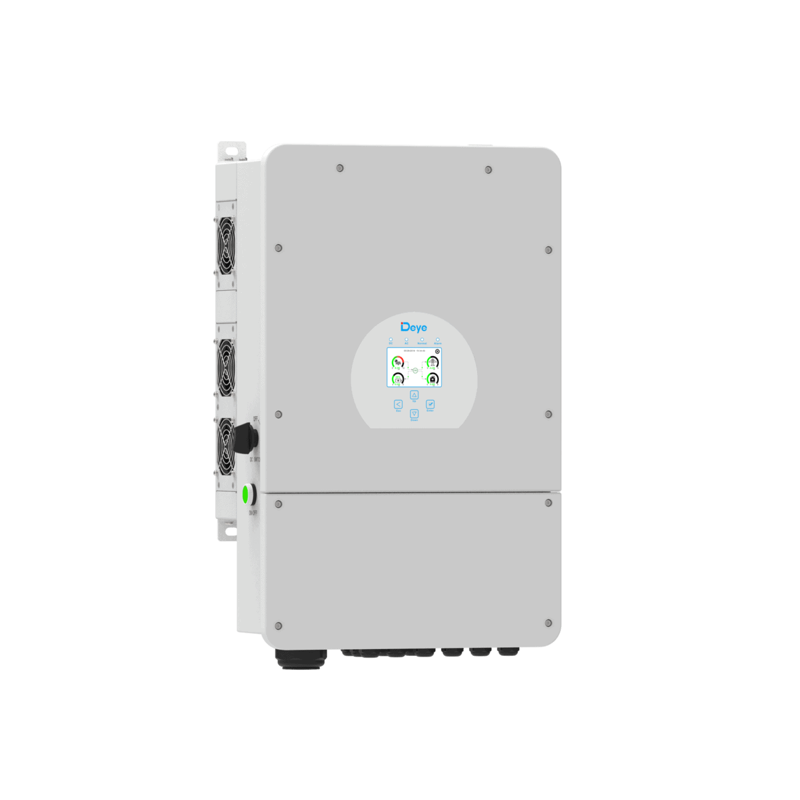

Официальные рендеры и фото Deye, серия SUN-7.6/8/10/12K-SG02LP1-EU-AM2
| Артикул | SUN-10K-SG02LP1-EU-AM3 |
| Тип | Гибридный, под низковольтные АКБ 48–51,2 В |
| Номинальная мощность | 10 кВт |
| Число фаз | 1 |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
SUN-10K-SG02LP1 — однофазный гибридный инвертор на 10 кВт, работает с АКБ 40–60 В. 3 MPPT принимают до 16 кВт панелей. Максимальный КПД 97,6 %, корпус IP65.
Полное заводское обозначение — SUN-10K-SG02LP1-EU-AM3. Ту же модель ищут и в короткой форме SUN-10K-SG02LP1, и через пробелы: SUN 10K SG02LP1 EU AM3. Это одно и то же изделие.
По официальному даташиту Deye. Перед монтажом сверяйтесь с актуальной документацией производителя.
| Макс. мощность PV-массива | 16 кВт |
| Макс. входное напряжение PV | 500 В |
| Стартовое напряжение | 125 В |
| Диапазон MPPT | 150–425 В |
| Номинальное напряжение PV | 370 В |
| Макс. входной ток | 26+26+26 А |
| Макс. ток КЗ входа | 44+44+44 А |
| MPPT-трекеров / строк на трекер | 3 / 2+2+2 |
| Тип АКБ | свинцово-кислотная или литий-ионная |
| Диапазон напряжения АКБ | 40–60 В |
| Макс. ток заряда/разряда | 220 А |
| Стратегия заряда Li-ion | самонастройка по BMS |
| Число входов АКБ | 1 |
| Номинальная мощность AC | 10 кВт |
| Макс. полная мощность AC | 11 кВА |
| Номинальный ток AC | 45,5/43,5 А (при 220/230 В) |
| Макс. ток AC | 50/47,9 А (при 220/230 В) |
| Пиковая мощность (автономный режим) | 20 кВт, 10 с |
| Напряжение сети | 220/230 В (0,85–1,1 Un), однофазное L+N+PE |
| Частота сети | 50/60 Гц (45–55 / 55–65) |
| Параллельная работа | до 16 аппаратов, сеть и автономный режим |
| Максимальный КПД | 97,6 % |
| Европейский КПД | 96,5 % |
| КПД MPPT | >99 % |
| Класс защиты | IP65 |
| Защиты | переполюсовка DC, перегрузка и КЗ AC, перенапряжение, тепловая, изоляция, ток утечки, островной режим, AFCI (опция), выключатель DC, УЗИП тип II (DC и AC) |
| Габариты (Ш×В×Г) | 420×670×233 мм |
| Вес | 35,6 кг |
| Рабочая температура | −40…+60 °C (дерейтинг выше +45 °C) |
| Уровень шума | <45 дБ |
| Охлаждение | принудительное (вентилятор) |
| Интерфейсы связи | Wi-Fi, RS485, CAN |
| Дисплей | цветной сенсорный LCD |
| Гарантия | 5/10 лет — по условиям поставщика |
| Полный артикул | SUN-10K-SG02LP1-EU-AM3 |
Окно напряжения батарейной шины у этой модели — 40–60 В. Ёмкость набирается модулями; сколько нужно именно вам, посчитает конфигуратор.
Инженер бесплатно проверит совместимость SUN-10K-SG02LP1 с вашими панелями и аккумуляторами, посчитает конфигурацию и подскажет по монтажу. Ответим в рабочее время.
Гибрид умеет работать без сети: при аварии он за доли секунды переводит объект на аккумулятор и продолжает питать нагрузку. Сетевой в этот момент выключается.
Батареи с рабочим напряжением около 51,2 В — окно шины у моделей LV обычно 40–60 В. Какая батарея встаёт к какому инвертору, показывает таблица совместимости.
Да, и это частый сценарий: инвертор с батареей работает как большой источник бесперебойного питания, заряжаясь от сети. Панели добавляют позже, вход для них уже есть.
Инвертор отключит нагрузку, чтобы не разрядить батарею ниже допустимого. Поэтому ёмкость считают под нужное время автономии, а не «сколько не жалко».
Ёмкость набирается модулями, предел задаёт ток заряда и разряда инвертора. Есть и обратное ограничение: слишком мало модулей — и они работают на пределе по току.
