Свой запас энергии для предприятия. Батарея берёт на себя дорогие часы тарифа и пусковые пики, а при отключении сети питает резервные линии.
| Артикул | BOS-A100 |
| Тип | Высоковольтная батарея LiFePO4 |
| Номинальное напряжение | 499,2 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения АКБ инвертора. | |
| Ёмкость | 200 А·ч |
| Запасаемая энергия | 99,84 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Гарантия | 10 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
| Нагрузка | 1 батарея, 99,84 кВт·ч |
|---|---|
| 0,5 кВт | 180 ч |
| 1 кВт | 90 ч |
| 2 кВт | 45 ч |
| 3 кВт | 30 ч |
| 5 кВт | 18 ч |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Нужен другой документ — напишите на support@deye.shop

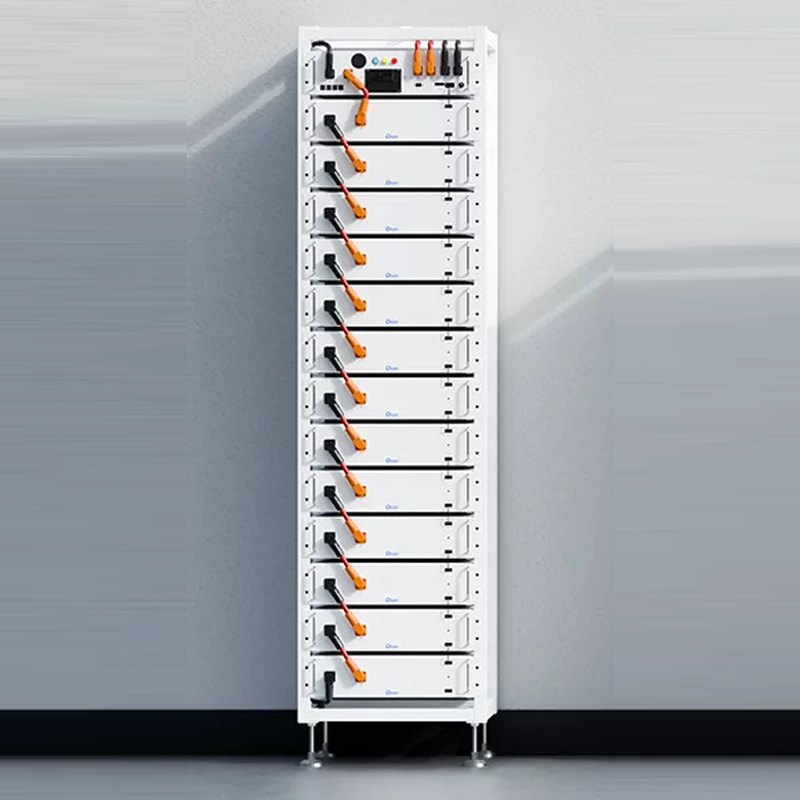

BOS-A100 — батарея LiFePO4 на 99,84 кВт·ч (499,2 В, 200 А·ч) со встроенной системой управления (BMS). Ресурс — ≥6000 циклов, гарантия 10 лет.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Химия ячеек | LiFePO4 (LFP) |
| LiFePO4 (литий-железо-фосфат) — самая устойчивая к перегреву литиевая химия, с ресурсом в тысячи циклов. Заряжать её на морозе без подогрева нельзя. | |
| Число батарейных модулей | 13 × 7,68 кВт·ч (38,4 В / 200 А·ч) |
| Номинальное напряжение системы | 499,2 В |
| Диапазон рабочего напряжения | 436,8–569,4 В |
| Энергоёмкость системы | 99,84 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Полезная энергоёмкость | 89,85 кВт·ч (90% DoD, 0,3C, 25 °C) |
| Сколько энергии реально можно взять из батареи с учётом глубины разряда. Время работы считают по этой цифре. | |
| Ток заряда/разряда | рекомендуемый 100 А, макс. 160 А |
| Выходы на инвертор | 2 пары клемм PCS1/PCS2 — к двум DC-входам инвертора |
| Глубина разряда (DoD) | 90% (рекомендуемая) |
| Какую часть ёмкости можно расходовать. При 90 % из батареи на 5,12 кВт·ч реально берут около 4,6 кВт·ч. | |
| Ресурс циклов | ≥6000 (0,5C/0,5C, 25±2 °C, до EOL 70%) |
| Сколько полных циклов заряда и разряда батарея выдерживает, пока ёмкость не снизится до порога из даташита, обычно 70–80 % от начальной. 6000 циклов — больше 16 лет при одном цикле в день. | |
| Рабочая температура | заряд: 0…+55 °C / разряд: −20…+55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Интерфейсы связи | CAN2.0 |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Индикация | жёлтый — высокое напряжение включено, красный — авария |
| Влажность | 5–85 % |
| Высота | до 3000 м |
| Хранение | 0…+35 °C |
| Гарантия | 10 лет (по сроку или ресурсу энергии — что раньше) |
| Сертификаты | CE, IEC 62619, IEC 62040, UN38.3, VDE-2510 |
| Класс защиты | IP20 (стоечный монтаж) |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×Г×В) | 610 × 610 × 2350 мм (одна стойка BOS-A-Rack14) |
| Вес | ≈934 кг |
| Модуль BOS-A-Pack7.68 | 576 × 632 × 135 мм, 66 кг |
| Блок управления BOS-A-PDU-2 | 200–1000 В, до 160 А, 572 × 632 × 142 мм, 21 кг |
По напряжению батарея подходит этим инверторам. Число батарей, ток заряда и связь с системой управления батареей инженер проверит под вашу схему. Таблица совместимости →
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
