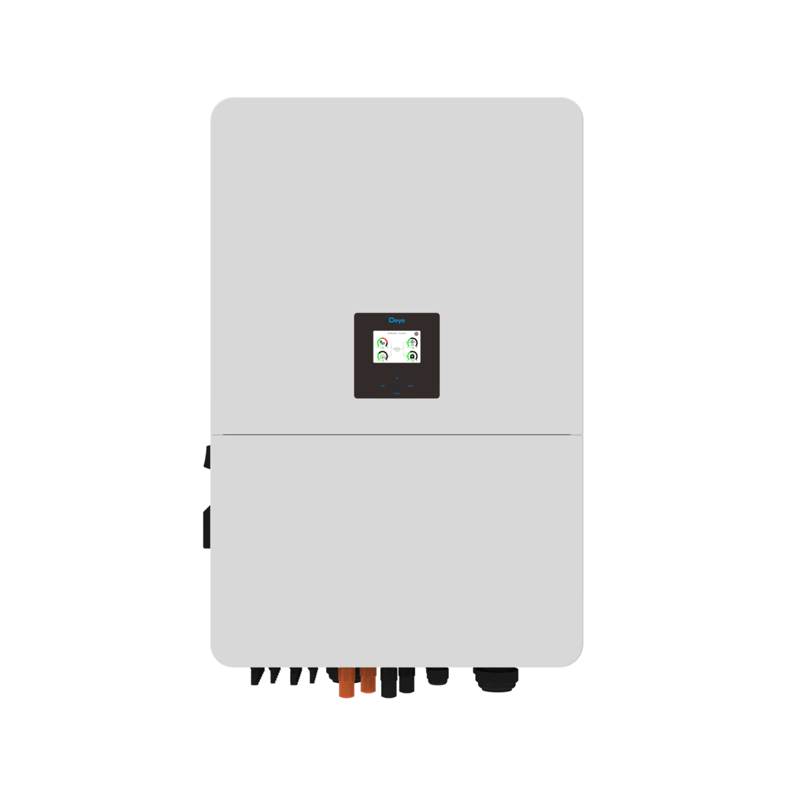

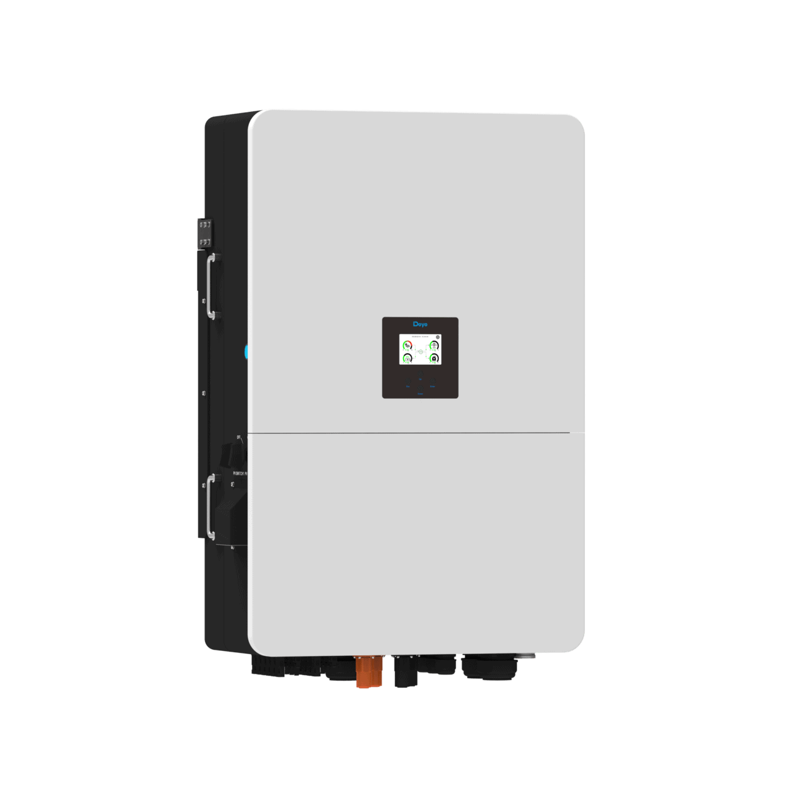

Официальные фото Deye серии SG02HP3.
С батареей инвертор заряжает её ночью или от солнца, отдаёт энергию в дорогие часы тарифа и питает резервные линии объекта, когда сети нет.
| Артикул | SUN-80K-SG02HP3-EU |
| Другие написания | SUN-80K-SG02HP3, SUN 80K SG02HP3 EU |
| Тип | Гибридный, для высоковольтных батарей |
| Номинальная мощность | 80 кВт |
| Число фаз | 3 |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
| Нагрузка | 40,96 кВт·ч | 81,92 кВт·ч | 163,84 кВт·ч |
|---|---|---|---|
| 20 кВт | 1,8 ч | 3,7 ч | 7,4 ч |
| 40 кВт | 0,9 ч | 1,8 ч | 3,7 ч |
| 80 кВт | 0,5 ч | 0,9 ч | 1,8 ч |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Нужен другой документ — напишите на support@deye.shop
SUN-80K-SG02HP3 — трёхфазный гибридный инвертор под высоковольтные батареи на 80 кВт, вход батареи 160–1000 В. Панелей можно подключить до 160 кВт. Максимальный КПД 98,70 %, корпус IP65.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Макс. мощность PV-массива | 160 000 Вт |
| Сколько мощности солнечных панелей можно подключить к инвертору. Панелей ставят больше номинала: в солнечный полдень лишнее срезается, зато утром, вечером и зимой выработка выше. | |
| Макс. входное напряжение PV | 1000 В |
| Предел напряжения цепочки панелей. Считают по напряжению холостого хода на морозе: зимой оно выше паспортного. Превышение выводит вход из строя, и гарантия такой случай обычно не покрывает. | |
| Диапазон MPPT | 150–850 В |
| Окно напряжения, в котором инвертор берёт с панелей максимум. Цепочку подбирают так, чтобы её рабочее напряжение и в жару, и в мороз оставалось внутри окна. | |
| Макс. входной ток | 36 А на MPPT (6 MPPT, по 2 строки на трекер) |
| Какой ток инвертор берёт с одного входа. Если рабочий ток панелей больше, лишнее не используется: инвертор не пострадает, но часть мощности потеряется. У мощных панелей это стоит проверить. | |
| Диапазон напряжения АКБ | 160–1000 В (Li-ion) |
| С какими аккумуляторами работает инвертор. 40–60 В — это батареи 48 В (LV), сотни вольт — высоковольтные (HV). Батарея другого класса к этому инвертору не подключается. | |
| Макс. ток заряда/разряда | 160 А (80+80 А, два входа АКБ) |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Номинальная мощность AC | 80 000 Вт |
| Мощность, которую инвертор отдаёт нагрузке длительно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме. | |
| Макс. полная мощность AC | 88 000 ВА |
| Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас в ВА нужен. | |
| Номинальное напряжение AC | 220/380 В, 230/400 В (3L+N+PE) |
| Макс. выходной ток AC | 133,4 / 127,6 А |
| Максимальный КПД | 98,70 % |
| КПД в лучшей рабочей точке. Сравнивать модели удобнее по европейскому КПД, если он указан: он усреднён по режимам работы в течение дня. | |
| Класс защиты | IP65 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Рабочая температура | от −40 до +60 °C (дерейтинг выше +45 °C) |
| Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце. | |
| Габариты (Ш×В×Г) | 606×927×314 мм |
| Вес | 105 кг |
| Интерфейсы связи | RS485/RS232/CAN; мониторинг GPRS/Wi-Fi/Bluetooth/4G/LAN (опция) |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
Инвертор SUN-80K-SG02HP3 работает с высоковольтными батареями. Ёмкость набирают модулями, а сколько их нужно именно вам, посчитает конфигуратор.
По напряжению эти батареи подходят инвертору. Число батарей, ток заряда и связь с системой управления батареей инженер проверит под вашу схему. Таблица совместимости →
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Когда мощность выше 20 кВт или накопитель больше 30 кВт·ч. На высоком напряжении тот же киловатт передаётся меньшим током, поэтому кабель тоньше, потери ниже, а массив батарей компактнее.
Нет. Рабочее окно батарейной шины у HV-моделей начинается примерно от 160 В — низковольтная батарея в него не попадает. Совместимые пары собраны в таблице.

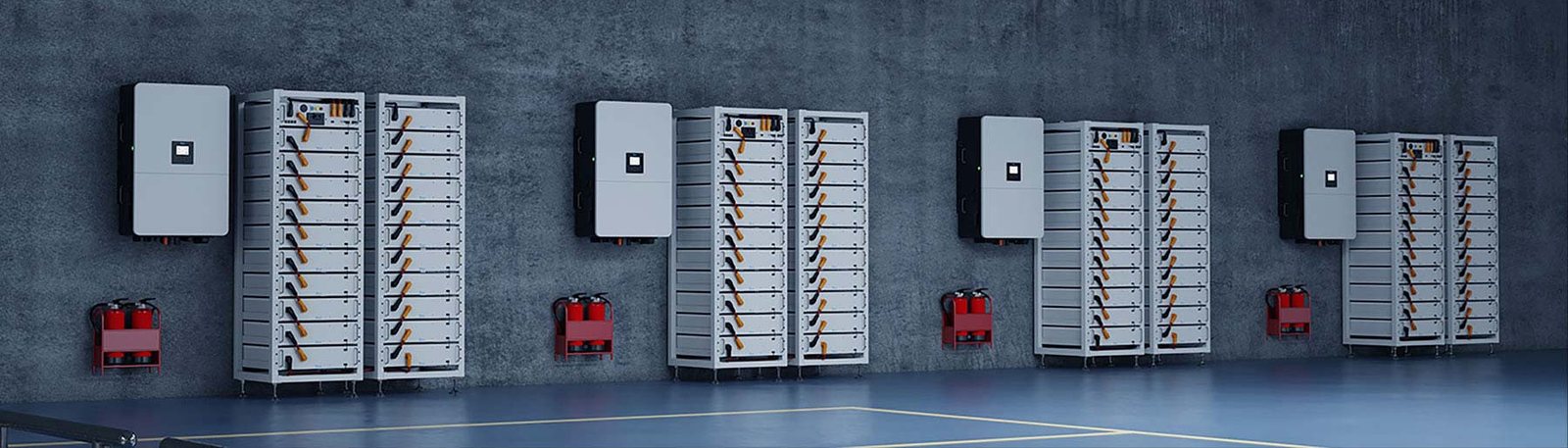

Да, модели этой линейки рассчитаны на параллельную работу. Схему и настройки согласуйте с инженером: важны балансировка нагрузки и общая шина связи.
Да, это одна из основных задач: накопитель разряжается в часы максимума и снижает заявленную мощность, за которую предприятие платит отдельно. Эффект считают по вашему графику нагрузки.
Гарантия производителя на инверторы — 5 лет. Гарантийные случаи решаются через сервисных партнёров Deye в России, отправлять оборудование за рубеж не нужно.
