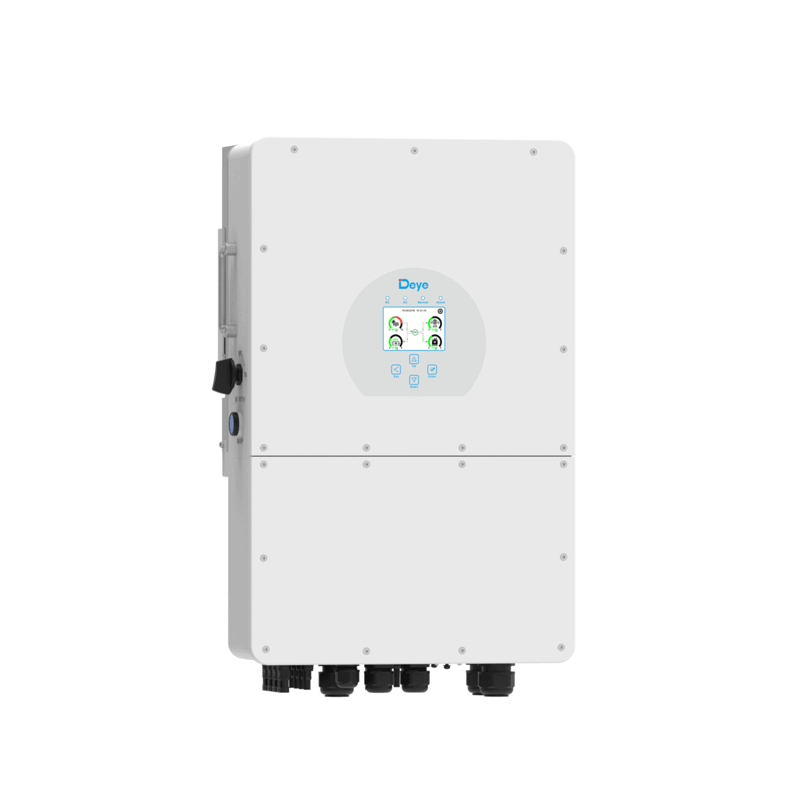

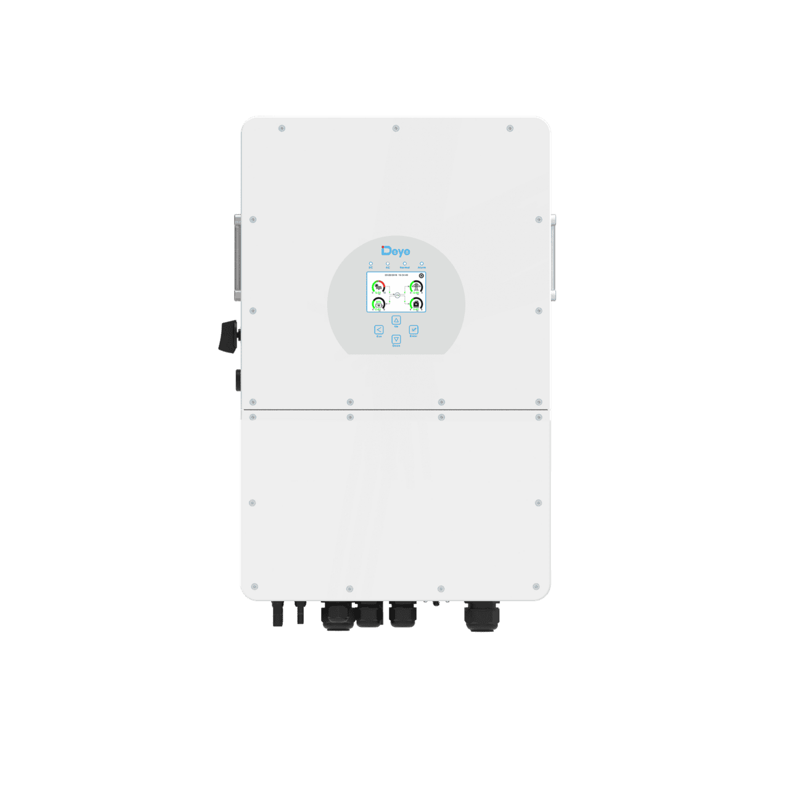

Официальные фото Deye серии SG01HP3. Модель на 25 кВт внешне может немного отличаться.

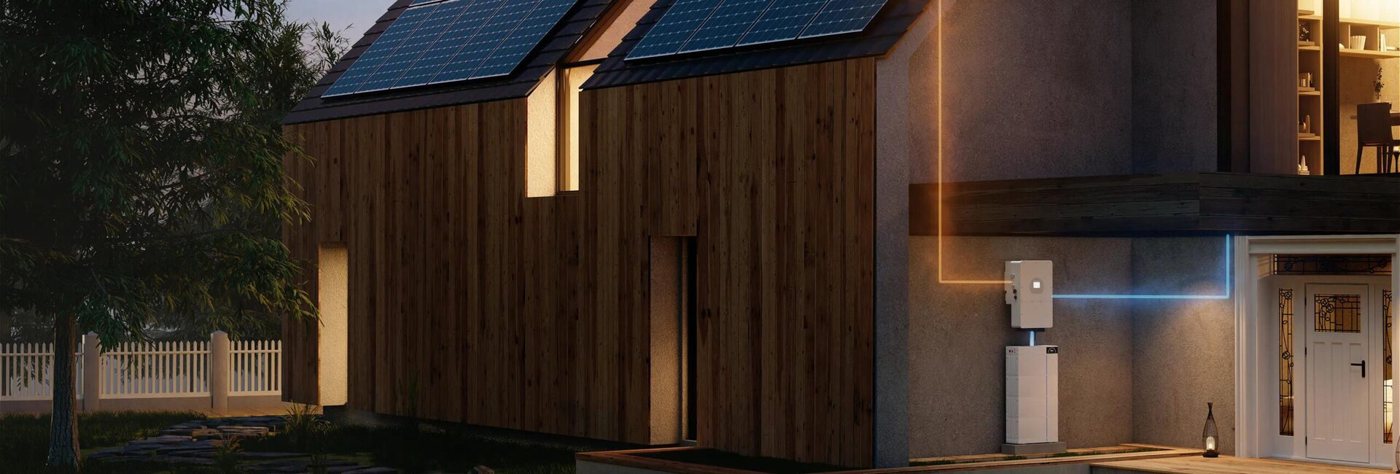

Днём дом или объект питается от солнечных панелей, вечером от высоковольтной батареи. Когда сеть пропадает, инвертор питает резервные линии от батареи и солнца.
| Артикул | SUN-25K-SG01HP3-EU |
| Другие написания | SUN-25K-SG01HP3, SUN 25K SG01HP3 EU |
| Тип | Гибридный, для высоковольтных батарей |
| Номинальная мощность | 25 кВт |
| Число фаз | 3 |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
| Нагрузка | 15,36 кВт·ч | 25,6 кВт·ч | 51,2 кВт·ч |
|---|---|---|---|
| 6 кВт | 2,3 ч | 3,8 ч | 7,7 ч |
| 12 кВт | 1,2 ч | 1,9 ч | 3,8 ч |
| 25 кВт | 0,6 ч | 0,9 ч | 1,8 ч |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Нужен другой документ — напишите на support@deye.shop
SUN-25K-SG01HP3 — трёхфазный гибридный инвертор под высоковольтные батареи на 25 кВт, вход батареи 160–700 В. 2 входа для панелей (MPPT) принимают до 40 кВт. Максимальный КПД 97,6 % (европейский — 97,0 %), корпус IP65.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Макс. мощность PV-массива | 40 000 Вт (подключение массива — до 50 000 Вт) |
| Сколько мощности солнечных панелей можно подключить к инвертору. Панелей ставят больше номинала: в солнечный полдень лишнее срезается, зато утром, вечером и зимой выработка выше. | |
| Диапазон MPPT | 150–850 В (макс. напряжение PV — 1000 В) |
| Окно напряжения, в котором инвертор берёт с панелей максимум. Цепочку подбирают так, чтобы её рабочее напряжение и в жару, и в мороз оставалось внутри окна. | |
| Число MPPT / строк на трекер | 2 / 2+2 |
| Сколько независимых входов для панелей и сколько цепочек подключается к каждому. Разные скаты крыши и панели в тени подключают на разные трекеры, тогда они не тянут друг друга вниз. | |
| Макс. входной ток | 26+26 А (ток КЗ — 39+39 А) |
| Какой ток инвертор берёт с одного входа. Если рабочий ток панелей больше, лишнее не используется: инвертор не пострадает, но часть мощности потеряется. У мощных панелей это стоит проверить. | |
| Диапазон напряжения АКБ | 160–700 В (Li-ion, адаптация к BMS) |
| С какими аккумуляторами работает инвертор. 40–60 В — это батареи 48 В (LV), сотни вольт — высоковольтные (HV). Батарея другого класса к этому инвертору не подключается. | |
| Макс. ток заряда/разряда | 50/50 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Номинальная мощность AC | 25 000 Вт |
| Мощность, которую инвертор отдаёт нагрузке длительно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме. | |
| Макс. полная мощность AC | 27 500 ВА (макс. ток 41,7/39,9 А) |
| Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас в ВА нужен. | |
| Напряжение и схема сети | 3×220/380 В, 3×230/400 В; 3L+N+PE; 50/60 Гц |
| Пиковая мощность (автономный режим) | 1,5 × номинальной, 10 с |
| Сколько инвертор выдержит кратковременно без сети: на пуск насоса, холодильника или компрессора. Указывается вместе со временем, обычно несколько секунд. | |
| Максимальный КПД | 97,6 % (европейский — 97,0 %) |
| КПД в лучшей рабочей точке. Сравнивать модели удобнее по европейскому КПД, если он указан: он усреднён по режимам работы в течение дня. | |
| Класс защиты | IP65 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×В×Г) | 408×638×237 мм (без разъёмов и кронштейнов) |
| Вес | 30,5 кг |
| Рабочая температура | от −40 до +60 °C (снижение мощности выше +45 °C) |
| Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце. | |
| Интерфейсы связи | RS485/RS232/CAN; мониторинг: WiFi/GPRS/Bluetooth/4G |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
Инвертор SUN-25K-SG01HP3 работает с высоковольтными батареями. Ёмкость набирают модулями, а сколько их нужно именно вам, посчитает конфигуратор.
По напряжению эти батареи подходят инвертору. Число батарей, ток заряда и связь с системой управления батареей инженер проверит под вашу схему. Таблица совместимости →
Напишите, какие у вас панели и батареи. Инженер проверит, подойдёт ли этот инвертор, и посчитает конфигурацию. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Когда мощность выше 20 кВт или накопитель больше 30 кВт·ч. На высоком напряжении тот же киловатт передаётся меньшим током, поэтому кабель тоньше, потери ниже, а массив батарей компактнее.
Нет. Рабочее окно батарейной шины у HV-моделей начинается примерно от 160 В — низковольтная батарея в него не попадает. Совместимые пары собраны в таблице.
Да, модели этой линейки рассчитаны на параллельную работу. Схему и настройки согласуйте с инженером: важны балансировка нагрузки и общая шина связи.
Да, это одна из основных задач: накопитель разряжается в часы максимума и снижает заявленную мощность, за которую предприятие платит отдельно. Эффект считают по вашему графику нагрузки.
Гарантия производителя на инверторы — 5 лет. Гарантийные случаи решаются через сервисных партнёров Deye в России, отправлять оборудование за рубеж не нужно.
