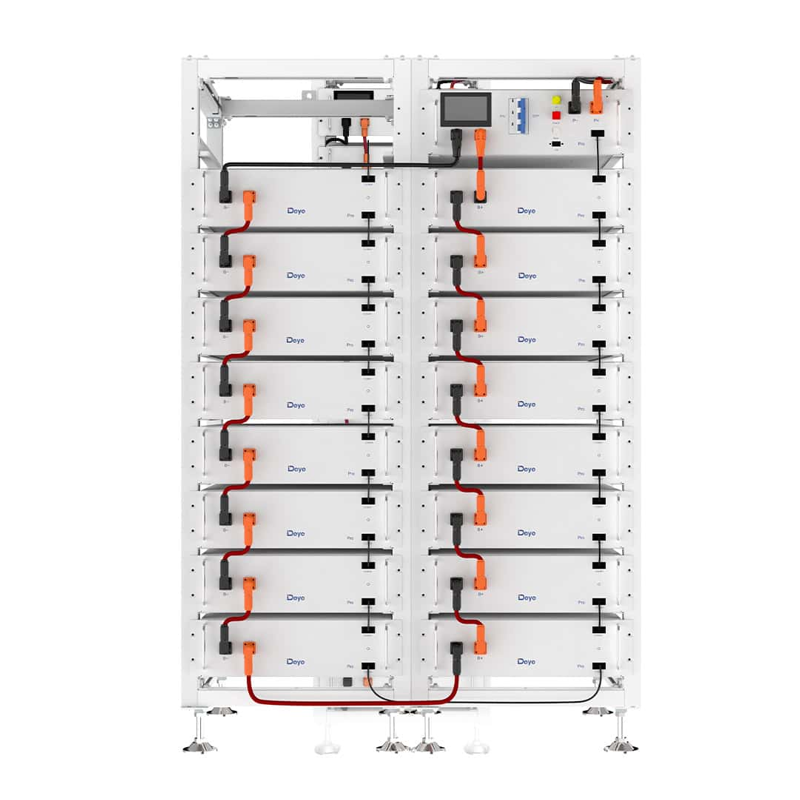

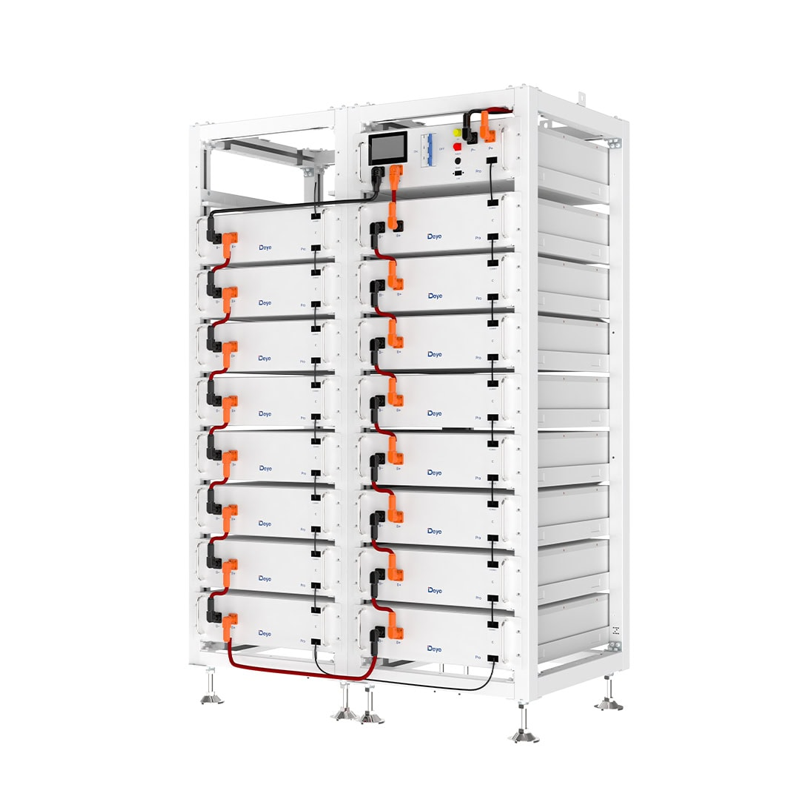

Официальные фото Deye. Эта модель внешне может немного отличаться.
Свой запас энергии для предприятия. Батарея берёт на себя дорогие часы тарифа и пусковые пики, а при отключении сети питает резервные линии.
| Артикул | BOS-G60-PRO |
| Тип | Высоковольтная батарея LiFePO4 |
| Номинальное напряжение | 614,4 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения АКБ инвертора. | |
| Ёмкость | 100 А·ч |
| Запасаемая энергия | 61,44 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Гарантия | 10 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
| Нагрузка | 1 батарея, 61,44 кВт·ч |
|---|---|
| 0,5 кВт | 111 ч |
| 1 кВт | 55 ч |
| 2 кВт | 28 ч |
| 3 кВт | 18 ч |
| 5 кВт | 11 ч |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Нужен другой документ — напишите на support@deye.shop
BOS-G60 Pro — 61,44 кВт·ч в одной высокой стойке. Она занимает ту же площадь пола, что и низкая, но вмещает двенадцать модулей вместо восьми.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Химия ячеек | LiFePO4 (LFP) |
| LiFePO4 (литий-железо-фосфат) — самая устойчивая к перегреву литиевая химия, с ресурсом в тысячи циклов. Заряжать её на морозе без подогрева нельзя. | |
| Число батарейных модулей | 12 × 5,12 кВт·ч (51,2 В / 100 А·ч) |
| Номинальное напряжение системы | 614,4 В |
| Диапазон рабочего напряжения | 528–700,8 В |
| Энергоёмкость системы | 61,44 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Полезная энергоёмкость | 55,3 кВт·ч (90% DoD, 0,3C, 25 °C) |
| Сколько энергии реально можно взять из батареи с учётом глубины разряда. Время работы считают по этой цифре. | |
| Номинальная мощность DC | 55,3 кВт |
| Номинальный ток заряда/разряда | 100 А |
| Ток, который батарея отдаёт и принимает длительно. Его сравнивают с током инвертора: работать система будет по меньшему из двух. | |
| Пиковый ток разряда (2 мин, 25 °C) | 125 А |
| Кратковременный ток, который батарея отдаёт на пуск мощной нагрузки. Длительно она отдаёт меньше, номинальный ток. | |
| Глубина разряда (DoD) | 90% (рекомендуемая) |
| Какую часть ёмкости можно расходовать. При 90 % из батареи на 5,12 кВт·ч реально берут около 4,6 кВт·ч. | |
| Ресурс циклов | ≥6000 (0,5C/0,5C, 25±2 °C, до EOL 70%) |
| Сколько полных циклов заряда и разряда батарея выдерживает, пока ёмкость не снизится до порога из даташита, обычно 70–80 % от начальной. 6000 циклов — больше 16 лет при одном цикле в день. | |
| Рабочая температура | заряд: 0…+55 °C / разряд: −20…+55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Интерфейсы связи | CAN2.0 + RS485 |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Класс защиты | IP20 (монтаж в 19″ стойку) |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×В×Г) | 530 × 2219 × 602 мм |
| Вес | ≈622 кг |
Полезная энергия 55,3 кВт·ч. При нагрузке 20 кВт это почти три часа, при 30 кВт — чуть меньше двух.
Высота стойки 2219 мм против 1629 мм у низкой, основание то же: 530 × 602 мм. Если на полу электрощитовой мало места, а высота помещения позволяет, BOS-G60 Pro даёт в полтора раза больше энергии, чем BOS-G40 Pro, на том же пятне.
Около 622 кг на основание 530 × 602 мм. Выдержит ли пол такую нагрузку, лучше проверить заранее. Ставится только в помещении.
По напряжению батарея подходит этим инверторам. Число батарей, ток заряда и связь с системой управления батареей инженер проверит под вашу схему. Таблица совместимости →
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
