Официальные фото Deye.
Часть системы накопления энергии. Соберём полный состав под ваш объект и пришлём предложение с ценой и сроком.
| Артикул | GB-LBS-PRO |
| Другие написания | GB-LBS-Pro |
| Тип | Блок управления и основание батареи GB-L-Pro |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Нужен другой документ — напишите на support@deye.shop

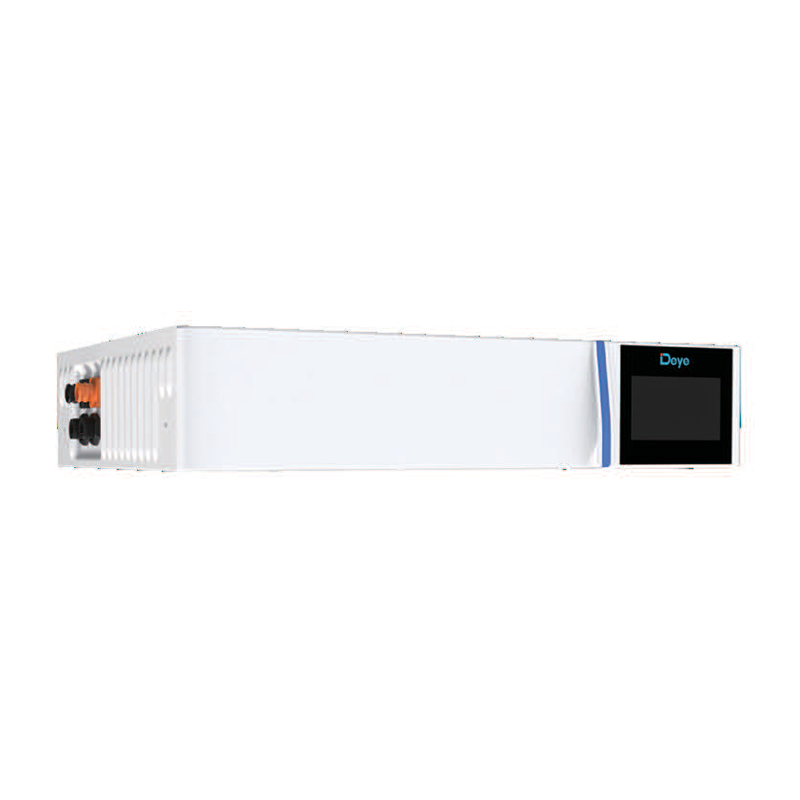

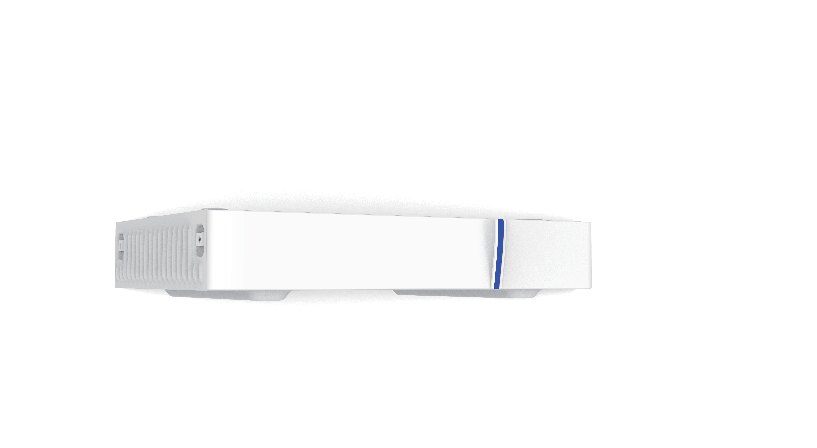

GB-LBS-Pro — блок управления домашней высоковольтной батареей Deye GB-L-Pro: ставится сверху стопки из 2–6 модулей GB-L-Pro-Pack4.1-2 и подключает её к инвертору. Идёт одной коробкой с основанием GB-L Base и кабелями для инвертора. С пятью модулями получается GB-L20-PRO: 512 В, 20 кВт·ч.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Рабочее напряжение | 120–750 В DC |
| Номинальный ток заряда/разряда | 40 А |
| Ток, который батарея отдаёт и принимает длительно. Его сравнивают с током инвертора: работать система будет по меньшему из двух. | |
| Макс. ток заряда/разряда | 50 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Рабочая температура | −20…65 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Класс защиты | IP65 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×Г×В) | 540×385×110 мм |
| Вес | 12 кг |
| Индикация | ЖК-дисплей: SOC, мощность, общее напряжение |
| Интерфейсы связи | CAN2.0, RS485; порты COM IN, COM OUT, COM INV (к инвертору) |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Органы управления | высоковольтный DC-выключатель, кнопка LED (низковольтный выключатель); есть предохранительный клапан |
| Габариты (Ш×Г×В) | 540×385×100 мм |
| Вес | 7 кг |
| Состав | GB-LBS-Pro ×1, основание GB-L Base ×1, кабель связи ECOM Cable 2.0 (2 м) ×1, силовые EP Cable 2.0 и EN Cable 2.0 (2 м, 1000 В / 6AWG) по 1, PE Cable 2.0 ×1, настенные пластины ×2, винты M4×8 ×8 и M4×12 ×8, пластины крепления ×4, ручки ×2, анкеры M6×100 ×2, руководство |
Основание GB-L Base, 2–6 модулей GB-L-PRO-PACK4.1-2 стопкой без кабелей и блок GB-LBS-PRO сверху:
| Модулей | Напряжение | Энергия |
|---|---|---|
| 2 | 204,8 В | 8 кВт·ч |
| 3 | 307,2 В | 12 кВт·ч |
| 4 | 409,6 В | 16 кВт·ч |
| 5 | 512 В | 20 кВт·ч — это GB-L20-PRO |
| 6 | 614,4 В | 24 кВт·ч |
До 16 батарей объединяют параллельно через сумматор Deye, число модулей во всех батареях должно быть одинаковым. Новый модуль в уже работающую батарею ставят, если разница в дате выпуска не больше года. Таблицы совместимых инверторов у GB-L-Pro в документах Deye нет: модель инвертора инженер подтвердит перед заказом.
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
