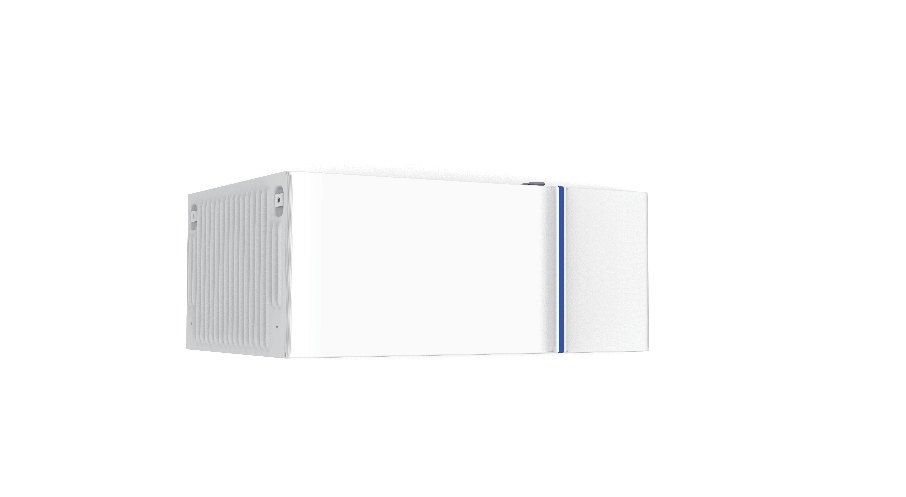

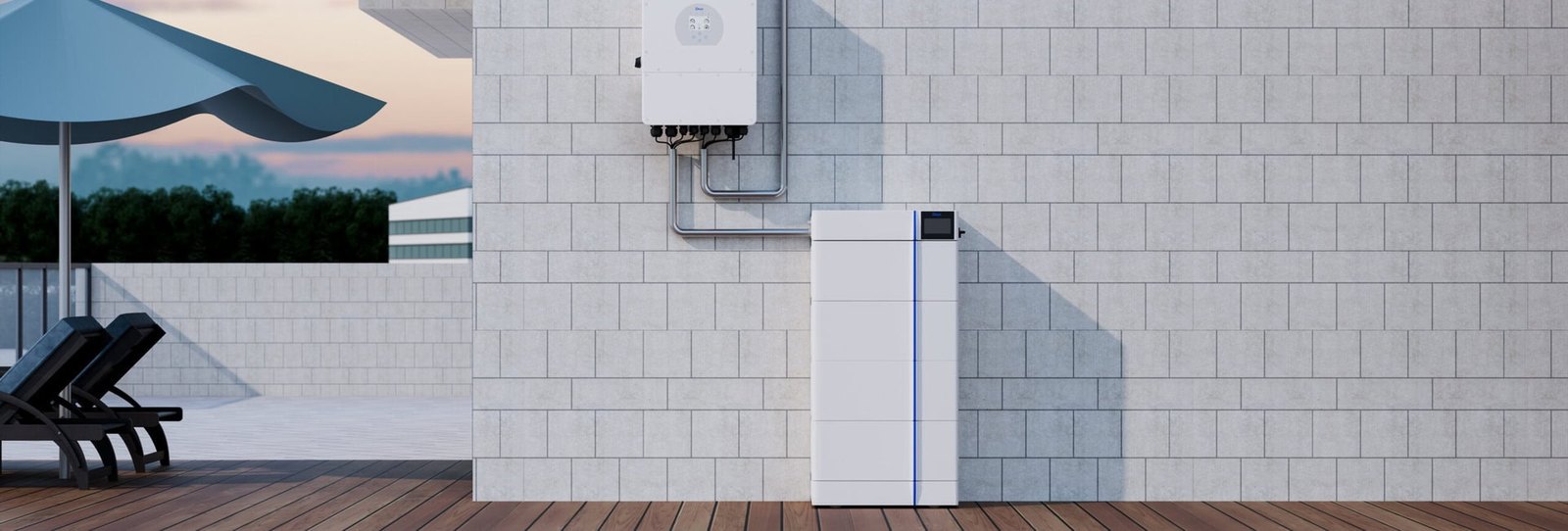

Официальные фото Deye.
Из таких модулей собирают батарею нужной ёмкости. Инженер посчитает, сколько модулей нужно под ваш инвертор и время работы.
| Артикул | GB-L-PRO-PACK4.1-2 |
| Другие написания | GB-L-Pro-Pack4.1-2 |
| Тип | Модуль домашней высоковольтной батареи LiFePO4, серия GB-L-Pro |
| Номинальное напряжение | 102,4 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Ёмкость | 40 А·ч |
| Запасаемая энергия | 4 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Гарантия | 10 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
| Нагрузка | 1 батарея, 4 кВт·ч |
|---|---|
| 0,5 кВт | 7,2 ч |
| 1 кВт | 3,6 ч |
| 2 кВт | 1,8 ч |
| 3 кВт | 1,2 ч |
| 5 кВт | 0,7 ч |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Нужен другой документ — напишите на support@deye.shop
GB-L-Pro-Pack4.1-2 — модуль LiFePO4 на 4 кВт·ч (102,4 В, 40 А·ч) для домашней высоковольтной батареи Deye GB-L-Pro, корпус IP65, заряд от −20 °C. От 2 до 6 модулей ставят стопкой без кабелей под блок GB-LBS-Pro: батарея на 8–24 кВт·ч. Пять модулей с блоком — это наш GB-L20-PRO. Модули подходят и для расширения уже установленной батареи.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Химия ячеек | LiFePO4 |
| LiFePO4 (литий-железо-фосфат) — самая устойчивая к перегреву литиевая химия, с ресурсом в тысячи циклов. Заряжать её на морозе без подогрева нельзя. | |
| Номинальное напряжение | 102,4 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Рабочий диапазон напряжения | системы: 166,4–700,8 В |
| Ёмкость | 40 А·ч |
| Энергоёмкость | 4 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Глубина разряда | 90 % (рекомендуемая) |
| Какую часть ёмкости можно расходовать. При 90 % из батареи на 5,12 кВт·ч реально берут около 4,6 кВт·ч. | |
| Рекомендуемый ток заряда/разряда | 20 А (рекомендуемый), 40 А (номинальный) |
| Ток, который батарея отдаёт и принимает длительно. Его сравнивают с током инвертора: работать система будет по меньшему из двух. | |
| Пиковый ток | 50 А (разряд, 2 мин, 25 °C) |
| Кратковременный ток, который батарея отдаёт на пуск мощной нагрузки. Длительно она отдаёт меньше, номинальный ток. | |
| Ресурс циклов | ≥6000 (25±2 °C, 0,5C/0,5C, до 70 % ёмкости) |
| Сколько полных циклов заряда и разряда батарея выдерживает, пока ёмкость не снизится до порога из даташита, обычно 70–80 % от начальной. 6000 циклов — больше 16 лет при одном цикле в день. | |
| Масштабирование | 2–6 модулей последовательно в кластере (GB-L8-Pro … GB-L24-Pro, 8–24 кВт·ч); до 16 кластеров параллельно |
| Сколько модулей можно объединить в одну систему. | |
| Рабочая температура заряда | −20…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Рабочая температура разряда | −20…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Температура хранения | 0…35 °C |
| Влажность | 5–90 % |
| Высота установки | ≤2000 м |
| Класс защиты | IP65 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×В×Г) | 540×220×385 мм |
| Вес | 39 кг |
| Монтаж | напольный, стопкой на основании GB-L Base |
| Интерфейсы связи | CAN2.0, RS485 (через GB-LBS-Pro) |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Индикация | ЖК-дисплей на GB-LBS-Pro: SOC, мощность, общее напряжение |
| Сертификация | CE / IEC62619 / VDE 2510-50 / UN38.3 |
| Гарантия | 10 лет |

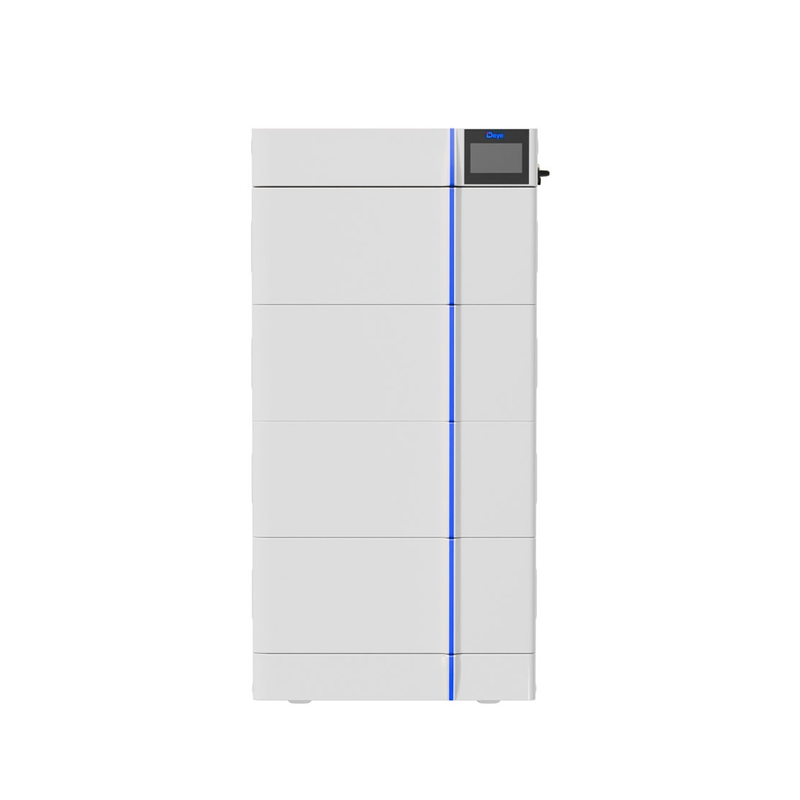

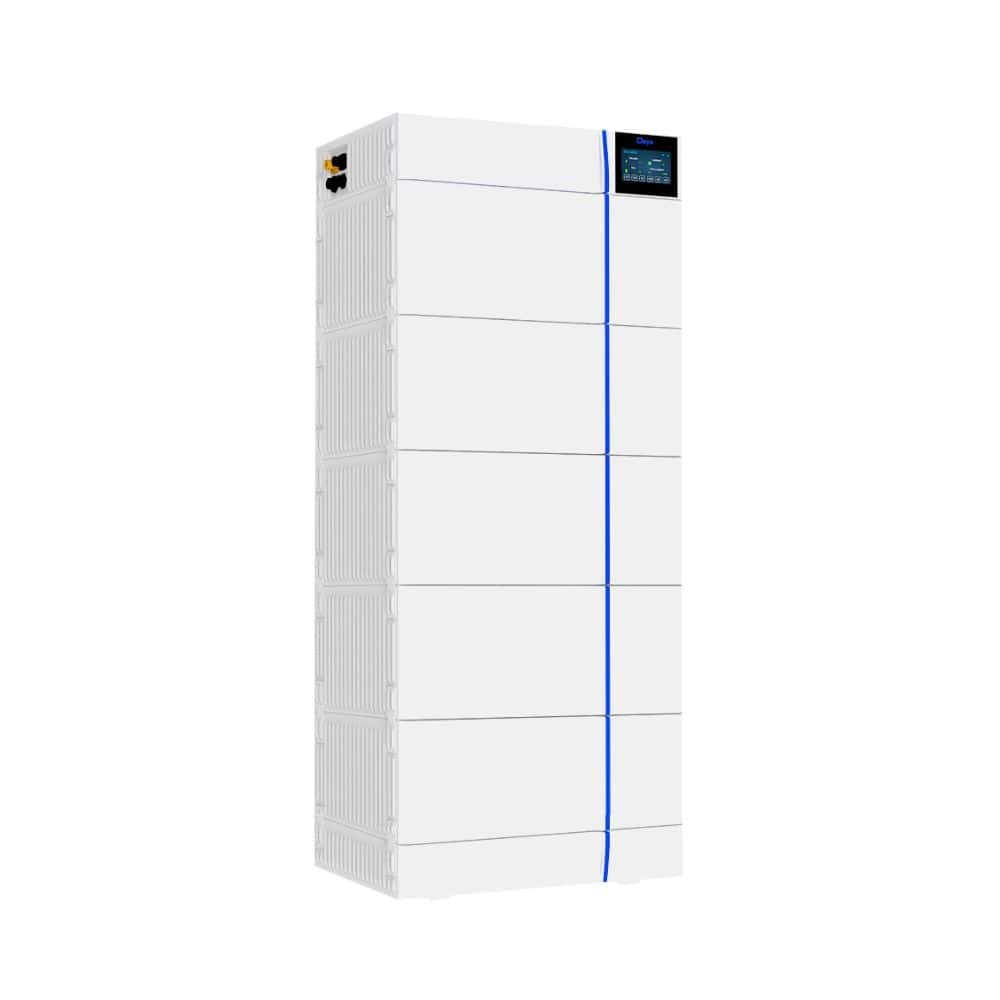

Основание GB-L Base, 2–6 модулей GB-L-PRO-PACK4.1-2 стопкой без кабелей и блок GB-LBS-PRO сверху:
| Модулей | Напряжение | Энергия |
|---|---|---|
| 2 | 204,8 В | 8 кВт·ч |
| 3 | 307,2 В | 12 кВт·ч |
| 4 | 409,6 В | 16 кВт·ч |
| 5 | 512 В | 20 кВт·ч — это GB-L20-PRO |
| 6 | 614,4 В | 24 кВт·ч |
До 16 батарей объединяют параллельно через сумматор Deye, число модулей во всех батареях должно быть одинаковым. Новый модуль в уже работающую батарею ставят, если разница в дате выпуска не больше года. Таблицы совместимых инверторов у GB-L-Pro в документах Deye нет: модель инвертора инженер подтвердит перед заказом.
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
