Официальные фото Deye.

Deye для бизнеса · высоковольтный аккумулятор

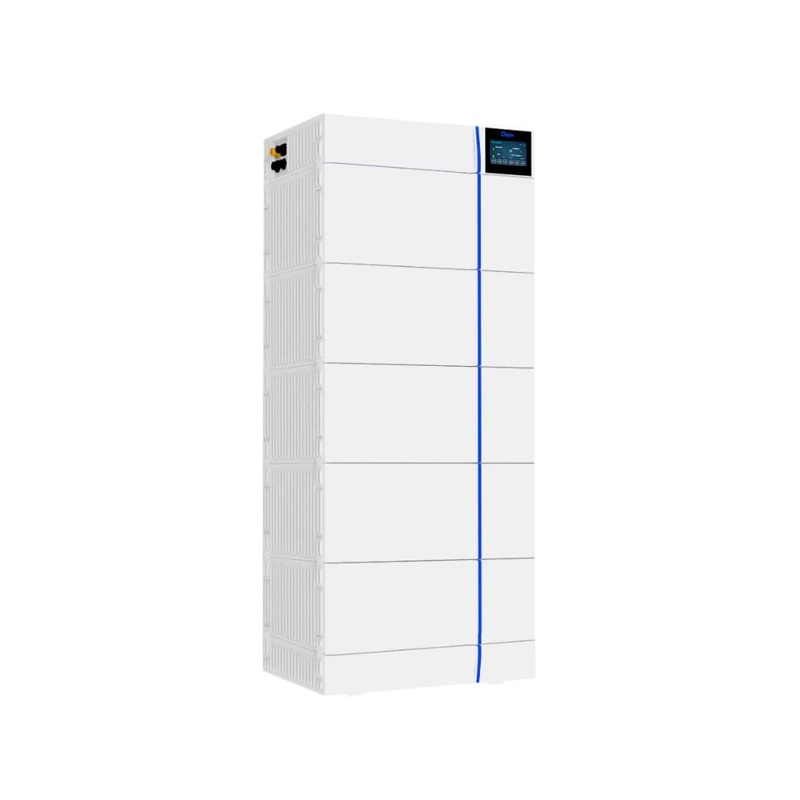

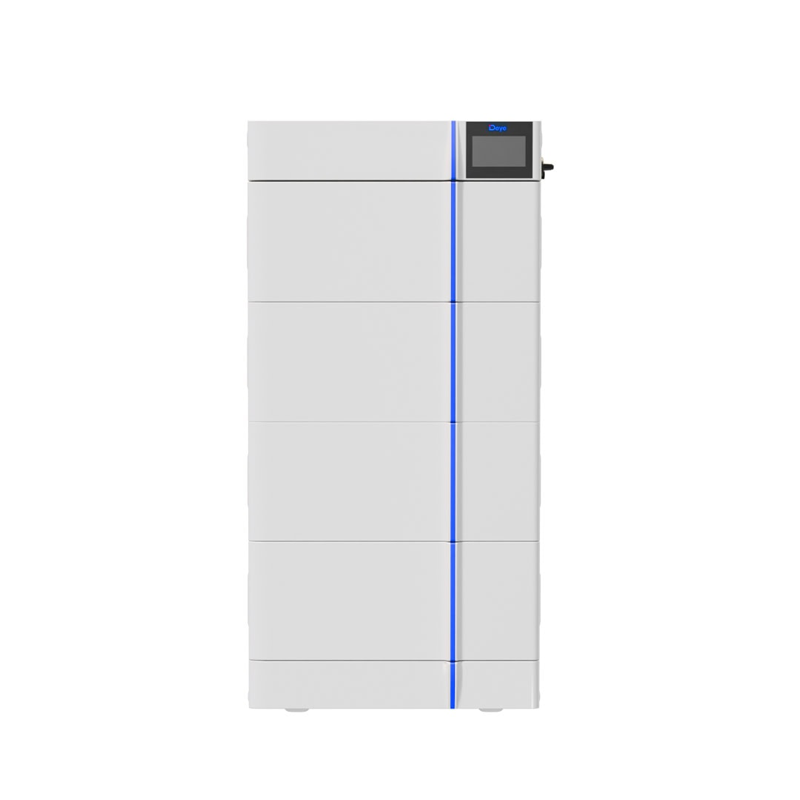

Аккумулятор Deye GB-L20 Pro, 20,48 кВт·ч

Свой запас энергии для предприятия. Аккумулятор берёт на себя дорогие часы тарифа и пусковые пики, а при отключении сети питает резервные линии.

Артикул: GB-L20-PRO
Энергия
20,48 кВт·ч
Полезная энергия
18,43 кВт·ч
Напряжение
512 В
Ток заряда
40 А
Ток разряда
40 А
Заряд при
−20…55 °C
Корпус
IP65
Вес
214 кг
Сертификатымеждународные, по документам Deye
  • CE
  • IEC 62619
  • VDE 2510-50
  • UN38.3
Проект и монтаж под ключ. Монтаж выполняет инженерная компания — член СРО: Ассоциация строителей Южного округа (СРО-С-297-25042018) и Ассоциация проектировщиков Южного округа (СРО-П-195-15092017). Как проходит монтаж →
Заявка у инженера. Ответим в будни с 9:00 до 18:00 по Москве.

GB-L20 Pro: главное о модели

Аккумулятор Deye GB-L20 Pro, 20,48 кВт·ч
8–24 кВт·чот 2 до 6 модулей в стекеМодули по 4 кВт·ч ставят друг на друга и соединяют без высоковольтных кабелей: монтаж проще, потерь меньше.
3 сзащита от возгоранияВнутри стоят клапан сброса газов и устройство пожаротушения. Оно отсекает источник огня за 3 секунды.
−20…55 °Cзаряд и разряд на морозеЯчейки рассчитаны на низкие температуры: и заряжаются, и разряжаются при −20…55 °C. Датчики следят за температурой ключевых узлов.
IP65корпус с защитой от коррозииКорпус IP65 в антикоррозийном исполнении не ниже класса C2.
Всё видно на экранеЖК-дисплей показывает заряд, мощность и общее напряжение. Предупреждения приходят сразу, прошивку обновляют удалённо.
≥6000циклов заряда и разрядаСтолько циклов аккумулятор выдерживает при 25 °C и токе 0,5C, пока ёмкость не опустится до 70 % от начальной.
Брошюра серии GB-L Pro — PDF со всеми характеристиками.

О модели GB-L20-PRO

GB-L20-PRO — аккумулятор LiFePO4 на 20,48 кВт·ч (512 В, 40 А·ч) со встроенной системой управления (BMS). Монтаж: напольный. Ресурс — ≥6 000 циклов, гарантия 10 лет.

АртикулGB-L20-PRO
ТипВысоковольтный аккумулятор LiFePO4
Номинальное напряжение 512 В
Ёмкость40 А·ч
Запасаемая энергия 20,48 кВт·ч
Гарантия10 лет
ПроизводительDeye (Ningbo Deye Inverter Technology), КНР

Сколько проработает аккумулятор без сети

Нагрузка1 аккумулятор, 20,48 кВт·ч
0,5 кВт37 ч
1 кВт18 ч
2 кВт9,2 ч
3 кВт6,1 ч
5 кВт3,7 ч

Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →

GB-L Pro из 2–6 модулей

Модули соединяются последовательно, без кабелей: каждый добавляет 4,096 кВт·ч и 102,4 В. Стойка — основание, от 2 до 6 модулей GB-L-Pro-Pack4.1-2 и блок управления GB-LBS-Pro сверху.

СборкаМодулейНапряжениеЭнергияПолезная энергия¹Высота и вес
GB-L8-Pro2204,8 В8,19 кВт·ч7,37 кВт·ч650 мм, 97 кг
GB-L12-Pro3307,2 В12,29 кВт·ч11,06 кВт·ч870 мм, 136 кг
GB-L16-Pro4409,6 В16,38 кВт·ч14,75 кВт·ч1090 мм, 175 кг
GB-L20-Proэта карточка5512 В20,48 кВт·ч18,43 кВт·ч1310 мм, 214 кг
GB-L24-Pro6614,4 В24,58 кВт·ч22,12 кВт·ч1530 мм, 253 кг
  • Ток у всех сборок одинаковый: рекомендуемый 20 А, номинальный 40 А, пиковый разряд 50 А (2 мин при 25 °C).
  • ¹ При разряде на 90 %, как рекомендует Deye.
  • В каталоге есть готовая сборка GB-L20 Pro, а также отдельные модули и блок управления. Другие сборки подберёт инженер.
  • Параллельно соединяют до 16 стоек. Для этого нужен шкаф-объединитель Deye на 300 А, а модулей во всех стойках должно быть поровну. Кабель от каждой стойки до инвертора — короче 20 м.
  • Источник: брошюра и руководство Deye GB-L-Pro, руководство Deye по расширению GB-L Pro.

Добавить модули позже

Ёмкость GB-L Pro можно нарастить: добавить модули в тот же кластер или поставить рядом второй. Условия Deye — ниже, совместимость подтвердит инженер. Как прочитать дату производства по серийному номеру, рассказываем в статье «Как нарастить ёмкость аккумулятора Deye».

  • В тот же кластер ставят модули, которые по дате производства отличаются от старых не больше чем на год. Перед подключением работающую систему и новые модули заряжают до 100 %.
  • Второй кластер подключают при разнице дат до двух лет. Прошивка блоков управления должна быть одной версии, а объединяют кластеры через шкаф-объединитель Deye на 300 А.
  • Deye предупреждает: без согласования с сервисом наращивание повлияет на гарантию. Поэтому до начала работ пришлите нам модель и серийные номера установленных модулей.

Технические характеристики GB-L20-PRO

Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.

Электрические характеристики

Химия ячеек LiFePO4
Номинальное напряжение 512 В
Рабочий диапазон напряжения166,4–700 В (для серии)
Ёмкость40 А·ч (модуль GB-L-Pro-Pack4.1-2: 102,4 В, 4,096 кВт·ч)
Энергоёмкость 20,48 кВт·ч (5 модулей × 4,096 кВт·ч)
Полезная энергия 18,43 кВт·ч (90 % DOD, 0,3C, 25 °C)
Глубина разряда 90 % (рекомендуемая)
Рекомендуемый ток заряда/разряда 20 А
Макс. ток заряда 40 А (номинальный)
Макс. ток разряда 40 А (номинальный)
Пиковый ток 50 А (разряд, 2 мин, 25 °C)
Ресурс циклов ≥6 000 (25±2 °C, 0,5C/0,5C, EOL 70 %)
Масштабирование от 2 до 6 модулей последовательно (GB-L8-Pro … GB-L24-Pro, 8–24 кВт·ч)

Эксплуатация

Рабочая температура заряда −20…55 °C
Рабочая температура разряда −20…55 °C
Температура хранения0…35 °C
Влажность5–90 %
Высота установки≤2 000 м
Класс защиты IP65

Общие данные

Габариты (Ш×В×Г)540 × 1 310 × 385 мм
Вес214 кг
Монтажнапольный
Интерфейсы связи CAN2.0, RS485
ИндикацияЖК-дисплей: SOC %, мощность, общее напряжение
СертификацияCE / IEC62619 / VDE 2510-50 / UN38.3
Гарантия10 лет (или до исчерпания ресурса по энергии — что наступит раньше)

Рассчитаем систему для объекта

Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.

Расскажите об объекте по желанию

Инженер подготовится к звонку. Можно пропустить: хватит телефона.

Кто вы
Мощность объекта
Сколько систем нужно
Deye уже стоит на объекте?
Что есть на объекте можно несколько
Когда нужно оборудование
Заявка у инженера. Ответим в будни с 9:00 до 18:00 по Москве.

Частые вопросы

Чем высоковольтный аккумулятор лучше низковольтного

При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.

К каким инверторам подходят эти аккумуляторы

К трёхфазным гибридам серий HP3: окно аккумуляторной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.

Можно ли объединять несколько шкафов

Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.

Нужна ли отдельная комната под такой аккумулятор

Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.

Из чего состоит накопитель для предприятия

Из трёх частей: инвертора (силовой преобразователь), аккумуляторных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.

Какие защиты есть у промышленного аккумулятора

Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Аккумуляторы BOS-G ставят только в помещении.
