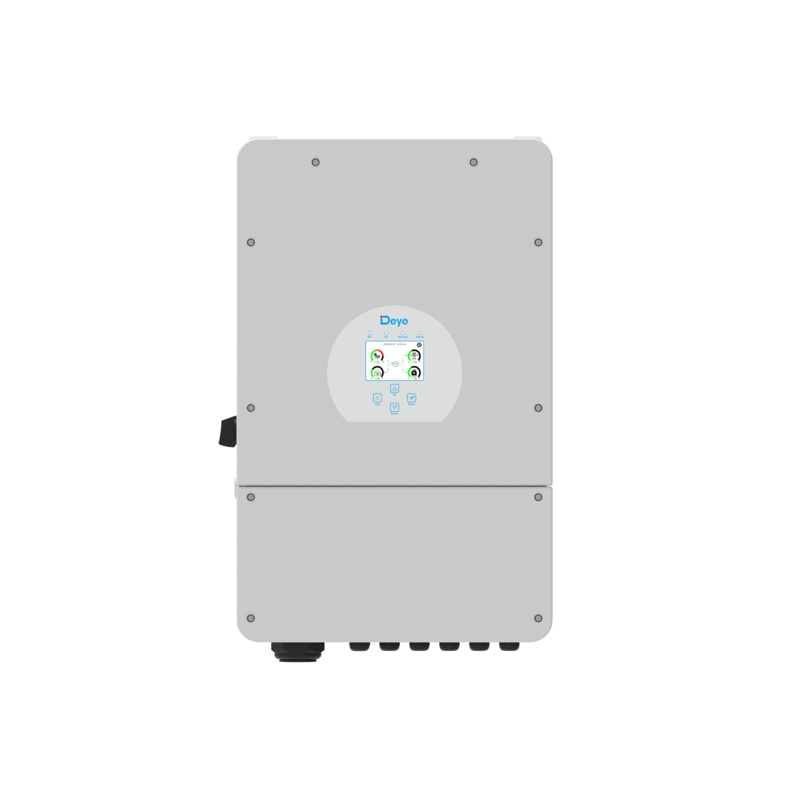

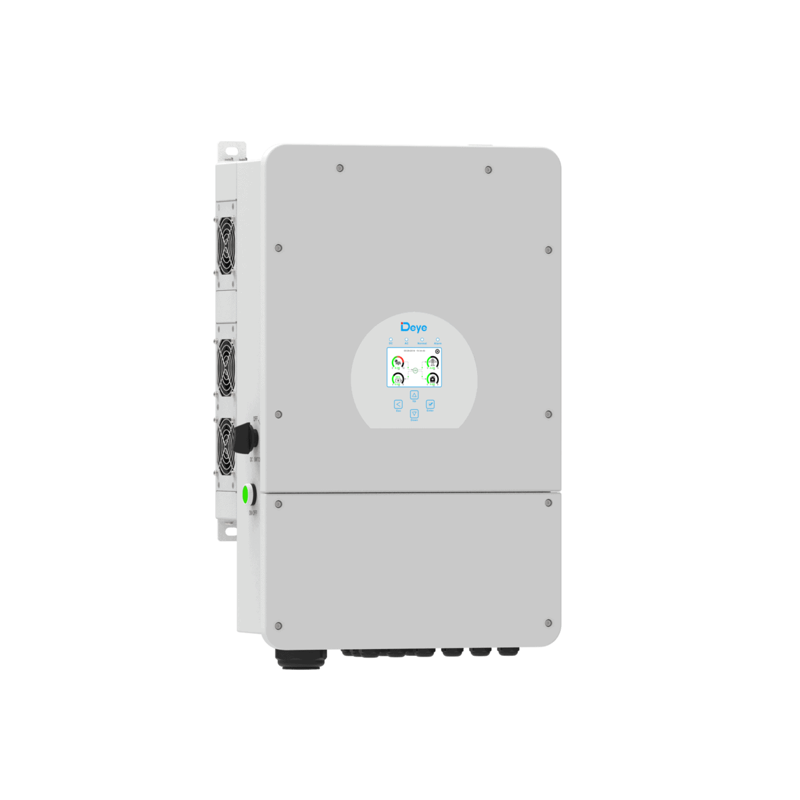

Официальные фото Deye серии SG01LP1. Модель на 7,6 кВт внешне может немного отличаться.
Инвертор Deye SUN-7.6K-SG01LP1, 7,6 кВт
Днём дом питается от солнечных панелей, вечером от аккумулятора. Когда сеть пропадает, инвертор питает резервную линию дома от аккумулятора и солнца.
- Мощность
- 7,6 кВт
- Панели до
- 15,2 кВт
- Аккумулятор
- 40–60 В
- Ток заряда
- 190 А
- Сквозной ток
- 50 А
- Пик без сети
- 2× номинала, 10 с
- Параллельно
- до 16 шт.
- КПД, макс.
- 97,6 %
- IEC/EN 61000-6-1/2/3/4
- IEC/EN 62109-1
- IEC/EN 62109-2
- + 11 сетевых стандартов
| SUN-7.6K-SG01LP1под заказ | SUN-10K-SG06LP1в наличии | SUN-12K-SG06LP1в наличии | |
|---|---|---|---|
| Мощность | 7,6 кВт | 10 кВт | 12 кВт |
| Панели, до | 15,2 кВт | 20 кВт | 24 кВт |
| Напряжение панелей, до | 500 В | 500 В | 500 В |
| Входов для панелей (MPPT) | 2 | 3 | 3 |
| Ток аккумулятора, до | 190 А | 220 А | 250 А |
| Цена | по запросу | 249 000 ₽ | 329 000 ₽ |
О модели SUN-7.6K-SG01LP1
SUN-7.6K-SG01LP1 — однофазный гибридный инвертор на 7,6 кВт, работает с аккумуляторами 48 В. 2 входа для панелей (MPPT) принимают до 15,2 кВт. Максимальный КПД 97,6 %, корпус IP65.
| Артикул | SUN-7.6K-SG01LP1-EU |
| Другие написания | SUN-7.6K-SG01LP1, SUN 7.6K SG01LP1 EU |
| Тип | Гибридный, для аккумуляторов 48 В |
| Номинальная мощность | 7,6 кВт |
| Число фаз | 1 |
| Макс. сквозной ток сеть → нагрузка | 50 А |
| Какой ток из сети инвертор может пропустить через себя к резервной нагрузке. Если нагрузка больше, её подключают в щите мимо инвертора. | |
| Пиковая мощность без сети | 2 × номинальная мощность, 10 с |
| Сколько инвертор выдержит кратковременно без сети: на пуск насоса, холодильника или компрессора. Указывается вместе со временем, обычно несколько секунд. | |
| Диапазон напряжения аккумулятора | 40-60 В |
| С какими аккумуляторами работает инвертор. 40–60 В — это аккумуляторы 48 В (LV), сотни вольт — высоковольтные (HV). Модель другого класса к этому инвертору не подключается. | |
| Макс. ток заряда | 190 А |
| Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора. | |
| Гарантия | 5 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Сколько проработает аккумулятор без сети
| Нагрузка | 5,12 кВт·ч | 10,24 кВт·ч | 15,36 кВт·ч | 20,48 кВт·ч |
|---|---|---|---|---|
| 0,5 кВт | 9,2 ч | 18 ч | 28 ч | 37 ч |
| 1 кВт | 4,6 ч | 9,2 ч | 14 ч | 18 ч |
| 2 кВт | 2,3 ч | 4,6 ч | 6,9 ч | 9,2 ч |
| 3 кВт | 1,5 ч | 3,1 ч | 4,6 ч | 6,1 ч |
| 5 кВт | 0,9 ч | 1,8 ч | 2,8 ч | 3,7 ч |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Технические характеристики SUN-7.6K-SG01LP1
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
Вход PV
| Макс. мощность PV-массива | 15 200 Вт |
| Сколько мощности солнечных панелей можно подключить к инвертору. Панелей ставят больше номинала: в солнечный полдень лишнее срезается, зато утром, вечером и зимой выработка выше. | |
| Макс. входная мощность PV | 9 880 Вт |
| Сколько мощности от панелей инвертор принимает одновременно. Если панелей больше, в солнечный полдень лишнее срезается. Это нормально и заложено производителем. | |
| Макс. входное напряжение PV | 500 В |
| Предел напряжения цепочки панелей. Считают по напряжению холостого хода на морозе: зимой оно выше паспортного. Превышение выводит вход из строя, и гарантия такой случай обычно не покрывает. | |
| Стартовое напряжение | 125 В |
| С какого напряжения цепочки инвертор начинает работать от солнца. Короткая цепочка утром и в пасмурную погоду может до него не дотягивать. | |
| Диапазон MPPT | 150-425 В |
| Окно напряжения, в котором инвертор берёт с панелей максимум. Цепочку подбирают так, чтобы её рабочее напряжение и в жару, и в мороз оставалось внутри окна. | |
| Номинальное напряжение PV | 370 В |
| Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этой цифре. | |
| Макс. рабочий ток PV | 22+22 А |
| Какой ток инвертор берёт с одного входа. Если рабочий ток панелей больше, лишнее не используется: инвертор не пострадает, но часть мощности потеряется. У мощных панелей это стоит проверить. | |
| Макс. ток КЗ PV | 28+28 А |
| Предельный ток короткого замыкания, который выдерживает вход. Ток КЗ панелей (Isc) с учётом параллельных цепочек не должен его превышать. | |
| MPPT-трекеров / строк на трекер | 2/2+2 |
| Сколько независимых входов для панелей и сколько цепочек подключается к каждому. Разные скаты крыши и панели в тени подключают на разные трекеры, тогда они не тянут друг друга вниз. | |
Аккумулятор
| Тип аккумулятора | свинцово-кислотная или литий-ионная |
| Диапазон напряжения аккумулятора | 40-60 В |
| С какими аккумуляторами работает инвертор. 40–60 В — это аккумуляторы 48 В (LV), сотни вольт — высоковольтные (HV). Модель другого класса к этому инвертору не подключается. | |
| Макс. ток заряда | 190 А |
| Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора. | |
| Макс. ток разряда | 190 А |
| Какой ток может идти между инвертором и аккумулятором. От него зависит, какую нагрузку система потянет от аккумулятора и как быстро его зарядит. Работать она будет по меньшему пределу: инвертора или самого аккумулятора. | |
| Число входов аккумулятора | 1 |
| Сколько отдельных аккумуляторных входов у инвертора. Обычно один: все модули собираются в общий аккумулятор. | |
| Стратегия заряда Li-ion | адаптация к BMS |
| Инвертор получает от BMS аккумулятора допустимые ток и напряжение заряда и работает в этих пределах. Для этого нужен кабель связи CAN или RS485 и совместимый протокол. | |
Выход AC
| Номинальная мощность AC | 7 600 Вт |
| Мощность, которую инвертор отдаёт нагрузке длительно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме. | |
| Макс. полная мощность AC | 8 360 ВА |
| Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас в ВА нужен. | |
| Номинальный ток AC | 34,5/33 А (220/230 В) |
| Макс. ток AC | 38/36,3 А (220/230 В) |
| Макс. сквозной ток сеть → нагрузка | 50 А |
| Какой ток из сети инвертор может пропустить через себя к резервной нагрузке. Если нагрузка больше, её подключают в щите мимо инвертора. | |
| Пиковая мощность без сети | 2 × номинальная мощность, 10 с |
| Сколько инвертор выдержит кратковременно без сети: на пуск насоса, холодильника или компрессора. Указывается вместе со временем, обычно несколько секунд. | |
| Напряжение сети / диапазон | 220/230 В; 0,85Un-1,1Un |
| Частота сети / диапазон | 50/45-55 Гц, 60/55-65 Гц |
| Схема подключения к сети | L+N+PE |
| Коэффициент мощности | 0,8 опережающий – 0,8 отстающий |
| Инвертор умеет отдавать реактивную мощность в этих пределах, если этого требует сеть. Для частного дома это обычно не важно. | |
| Гармоники тока THDi | <3 % (от номинальной мощности) |
| Насколько ток инвертора отличается от идеальной синусоиды. Меньше 3 % — чистый ток, он не мешает другим приборам. | |
КПД
| Максимальный КПД | 97,6 % |
| КПД в лучшей рабочей точке. Сравнивать модели удобнее по европейскому КПД, если он указан: он усреднён по режимам работы в течение дня. | |
| Европейский КПД | 96,5 % |
| КПД, усреднённый по типичным режимам работы в течение дня. По нему удобнее сравнивать инверторы, чем по максимальному. | |
| КПД MPPT | >99 % |
| Насколько точно инвертор находит точку максимальной мощности панелей. У современных моделей это больше 99 %. | |
Защита и стандарты
| Встроенные защиты | защита от обратной полярности DC, защита от перегрузки по току на выходе AC, тепловая защита, защита от перенапряжения на выходе AC, защита от КЗ на выходе AC, контроль постоянной составляющей, защита от дугового пробоя AFCI (опция), защита от островного режима, DC-выключатель, контроль сопротивления изоляции, контроль тока утечки |
| Защита от импульсных перенапряжений | тип II (DC), тип II (AC) |
| Встроенная защита от импульсных перенапряжений. Она не заменяет УЗИП в щите, если линия воздушная или грозы в вашем районе частые. | |
| Сетевые стандарты | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105 |
| Безопасность / ЭМС | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
Общие данные
| Рабочая температура | -40…+60 °C, снижение мощности выше 45 °C |
| Допустимая температура воздуха вокруг корпуса. Выше +45 °C большинство инверторов снижает мощность, поэтому их не ставят под прямое солнце. | |
| Влажность | 0-100 % |
| Высота установки | 2000 м |
| Уровень шума | <30 дБ |
| Класс защиты | IP65 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Топология | неизолированная (PV), изолированная (аккумулятор) |
| Бестрансформаторная схема легче и эффективнее, но требует правильного заземления. | |
| Категория перенапряжения | категория II (DC), категория III (AC) |
| Охлаждение | принудительное воздушное |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
| Габариты (Ш×В×Г) | 420×670×233 мм (без разъёмов и кронштейнов) |
| Вес | 30 кг |
| Дисплей | LCD (цветной сенсорный) |
| Интерфейсы связи | Wi-Fi, RS485, CAN |
| Как инвертор связывается с аккумулятором (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Параллельная работа | до 16 шт. параллельно в режимах on-grid и off-grid; параллельное подключение нескольких аккумуляторов |
| Сколько одинаковых инверторов можно объединить в одну систему, чтобы сложить мощность. | |
| Гарантия | 5 лет / 10 лет (срок зависит от места установки инвертора, подробнее — гарантийная политика) |
Время без сети задаёт аккумулятор
Инвертор SUN-7.6K-SG01LP1 работает с аккумуляторами 48 В. Ёмкость набирают модулями, а сколько их нужно именно вам, посчитает конфигуратор.
По напряжению эти аккумуляторы подходят инвертору. Число модулей, ток заряда и связь с системой управления аккумулятором инженер проверит под вашу схему. Таблица совместимости →
Проверим совместимость до покупки
Напишите, какие у вас панели и аккумуляторы. Инженер проверит, подойдёт ли этот инвертор, и посчитает конфигурацию. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
Частые вопросы
Чем гибридный инвертор отличается от сетевого
Гибрид умеет работать без сети: при аварии он автоматически переводит объект на аккумулятор и продолжает питать нагрузку. Сетевой в этот момент выключается.
Какие аккумуляторы подходят к низковольтному гибриду
Аккумуляторы с рабочим напряжением около 51,2 В — окно шины у моделей LV обычно 40–60 В. Какой аккумулятор встаёт к какому инвертору, показывает таблица совместимости.
Можно ли поставить гибрид без панелей
Да, и это частый сценарий: инвертор с аккумулятором работает как большой источник бесперебойного питания, заряжаясь от сети. Панели добавляют позже, вход для них уже есть.
Что произойдёт, когда аккумулятор разрядится, а сети нет
Инвертор отключит нагрузку, чтобы не разрядить аккумулятор ниже допустимого. Поэтому ёмкость считают под нужное время автономии, а не «сколько не жалко».
Сколько аккумуляторов можно набрать в один массив
Ёмкость набирается модулями, предел задаёт ток заряда и разряда инвертора. Есть и обратное ограничение: слишком мало модулей — и они работают на пределе по току.
Почему система не запускается после монтажа
Чаще всего причин четыре: перепутан или плохо обжат кабель связи CAN или RS485 между аккумулятором и инвертором; аккумулятор включили не в том порядке, который указан в инструкции; у инвертора и аккумулятора разные версии прошивки; в инверторе выбран не тот тип аккумулятора или пороги напряжения. Если на экране код ошибки, его расшифровка есть в нашем справочнике кодов ошибок.
Как проходит пусконаладка гибридной системы
Аккумулятор подключают к инвертору силовым кабелем и кабелем связи, проверяют распиновку, включают аккумулятор, затем в меню инвертора задают тип аккумулятора и протокол связи. В конце проверяют в Deye Cloud, что инвертор видит заряд аккумулятора и система переходит на резерв. Если что-то не сходится, пришлите фото экрана инвертора — инженер подскажет.
