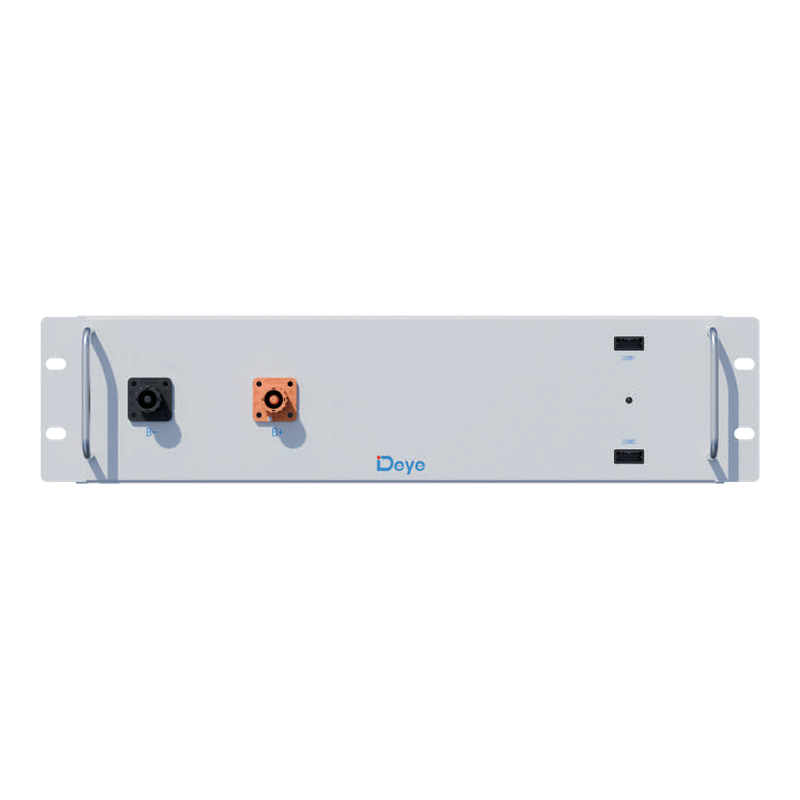

Официальные фото Deye.
Из таких модулей собирают батарею нужной ёмкости. Инженер посчитает, сколько модулей нужно под ваш инвертор и время работы.
| Артикул | BOS-A-PACK7.68 |
| Другие написания | BOS-A-Pack7.68 |
| Тип | Модуль высоковольтной батареи LiFePO4, стоечная система BOS-A |
| Номинальное напряжение | 38,4 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Ёмкость | 200 А·ч |
| Запасаемая энергия | 7,68 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Гарантия | 10 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
| Нагрузка | 1 батарея, 7,68 кВт·ч |
|---|---|
| 0,5 кВт | 14 ч |
| 1 кВт | 6,9 ч |
| 2 кВт | 3,5 ч |
| 3 кВт | 2,3 ч |
| 5 кВт | 1,4 ч |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Нужен другой документ — напишите на support@deye.shop
BOS-A-Pack7.68 — модуль LiFePO4 на 7,68 кВт·ч (38,4 В, 200 А·ч) в корпусе 3U для стоечных высоковольтных систем Deye BOS-A. От 7 до 21 модуля соединяют последовательно под блоком BOS-A-PDU-2: батарея на 53,76–161,28 кВт·ч для инверторов 50–100 кВт.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Химия ячеек | LiFePO4 |
| LiFePO4 (литий-железо-фосфат) — самая устойчивая к перегреву литиевая химия, с ресурсом в тысячи циклов. Заряжать её на морозе без подогрева нельзя. | |
| Номинальное напряжение | 38,4 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Ёмкость | 200 А·ч |
| Энергоёмкость | 7,68 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Глубина разряда | 90 % (рекомендуемая) |
| Какую часть ёмкости можно расходовать. При 90 % из батареи на 5,12 кВт·ч реально берут около 4,6 кВт·ч. | |
| Рекомендуемый ток заряда/разряда | 100 А |
| Ток, который батарея отдаёт и принимает длительно. Его сравнивают с током инвертора: работать система будет по меньшему из двух. | |
| Макс. ток заряда | 160 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Макс. ток разряда | 160 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Ресурс циклов | ≥6000 (25±2 °C, 0,5C/0,5C, EOL 70 %) |
| Сколько полных циклов заряда и разряда батарея выдерживает, пока ёмкость не снизится до порога из даташита, обычно 70–80 % от начальной. 6000 циклов — больше 16 лет при одном цикле в день. | |
| Масштабирование | 7–21 модуль последовательно на один BOS-A-PDU-2 (53,76–161,28 кВт·ч); до 16 кластеров параллельно |
| Сколько модулей можно объединить в одну систему. | |
| Рабочая температура заряда | 0…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Рабочая температура разряда | −20…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Температура хранения | 0…35 °C |
| Влажность | 5–85 % |
| Высота установки | ≤3000 м |
| Класс защиты | IP20 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×В×Г) | 576 × 135,2 × 632 мм |
| Вес | 66 кг |
| Монтаж | в стойку (3U) |
| Интерфейсы связи | CAN2.0 (система); на модуле разъёмы COMM1/COMM2 |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Сертификация | CE / IEC 62619 / IEC 62040 / UN38.3 / VDE-2510 |
| Гарантия | 10 лет (или до исчерпания ресурса по энергии — что наступит раньше) |

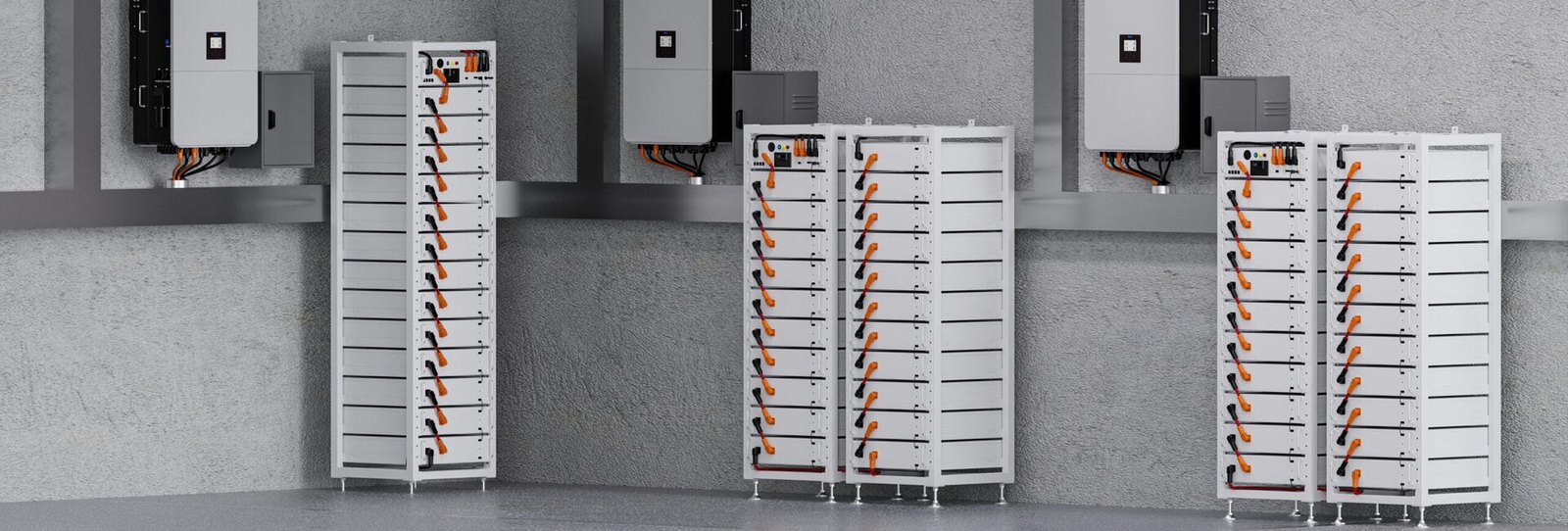

Батарея — это 7–21 модуль BOS-A-PACK7.68 последовательно и один блок BOS-A-PDU-2:
| Система | Модулей | Энергия | Стойки |
|---|---|---|---|
| BOS-A100 | 13 | 99,84 кВт·ч | одна BOS-A-RACK14 |
| BOS-A160 | 21 | 161,28 кВт·ч | две BOS-A-RACK11 |
Инверторы из решения Deye BOS-A — трёхфазные гибриды на 50–100 кВт. В руководстве Deye BOS-A100 указан как 14 модулей, в брошюре — 13; состав сверим с поставщиком при заказе.
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
