Из таких модулей собирают батарею нужной ёмкости. Инженер посчитает, сколько модулей нужно под ваш инвертор и время работы.
| Артикул | GB-L-PACK5.76-A7 |
| Другие написания | GB-L-Pack5.76-A7 |
| Тип | Модуль уличной высоковольтной батареи LiFePO4, серия GB-L Plus |
| Номинальное напряжение | 57,6 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Ёмкость | 100 А·ч |
| Запасаемая энергия | 5,76 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Гарантия | 10 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
| Нагрузка | 1 батарея, 5,76 кВт·ч |
|---|---|
| 0,5 кВт | 10 ч |
| 1 кВт | 5,2 ч |
| 2 кВт | 2,6 ч |
| 3 кВт | 1,7 ч |
| 5 кВт | — |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Прочерк — нагрузка больше, чем батарея отдаёт длительно по даташиту. Посчитать для своей нагрузки →
Нужен другой документ — напишите на support@deye.shop

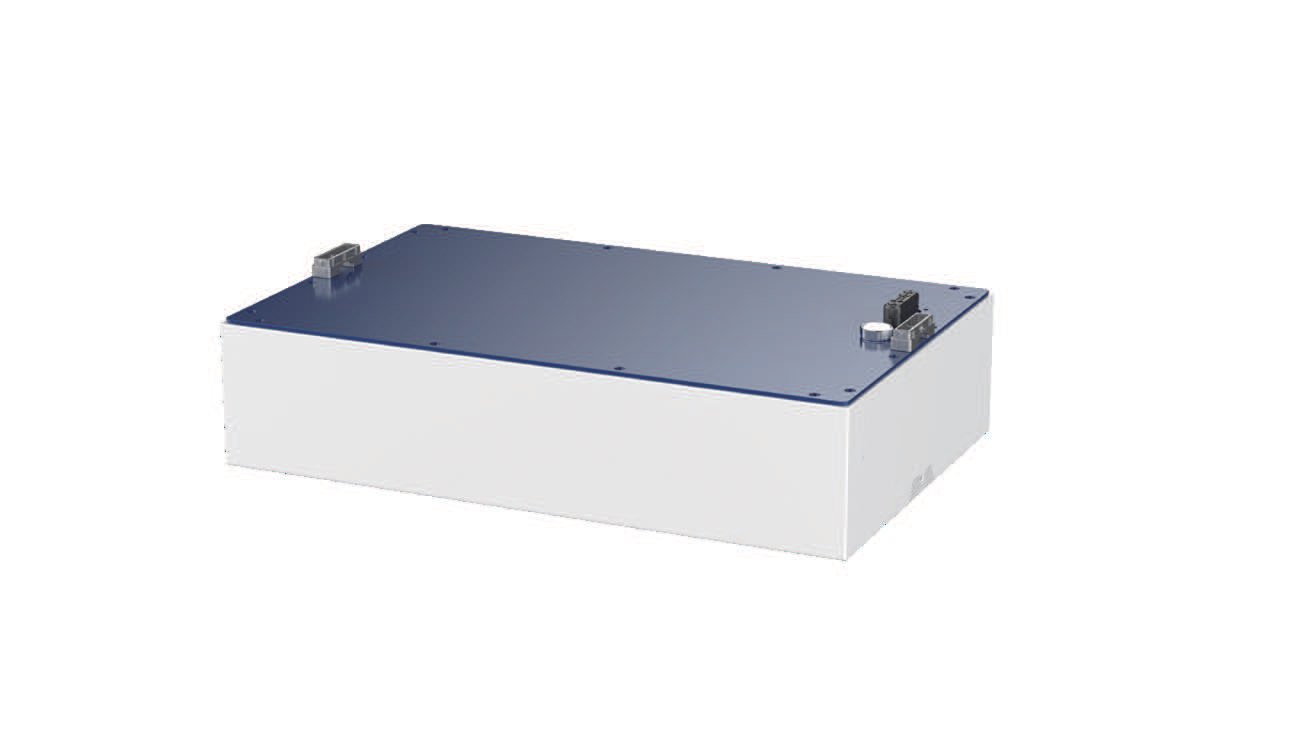

GB-L-Pack5.76-A7 — модуль LiFePO4 на 5,76 кВт·ч (57,6 В, 100 А·ч) для уличной высоковольтной батареи Deye GB-L Plus, корпус IP66. От 3 до 14 модулей ставят стопкой на основание: батарея на 17,28–80,64 кВт·ч и 172,8–806,4 В. Работает с трёхфазными гибридными инверторами Deye SUN-10K…100K-SG02HP3.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Химия ячеек | LiFePO4 |
| LiFePO4 (литий-железо-фосфат) — самая устойчивая к перегреву литиевая химия, с ресурсом в тысячи циклов. Заряжать её на морозе без подогрева нельзя. | |
| Номинальное напряжение | 57,6 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Рабочий диапазон напряжения | системы: от 135–197,1 В (3 модуля) до 630–919,8 В (14 модулей) |
| Ёмкость | 100 А·ч |
| Энергоёмкость | 5,76 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Глубина разряда | 90 % рекомендуемая, до 100 % настраиваемая |
| Какую часть ёмкости можно расходовать. При 90 % из батареи на 5,12 кВт·ч реально берут около 4,6 кВт·ч. | |
| Макс. ток заряда | 75 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Макс. ток разряда | 75 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Пиковый ток | заряд 104 А (15 с), разряд 135 А (2 мин) |
| Кратковременный ток, который батарея отдаёт на пуск мощной нагрузки. Длительно она отдаёт меньше, номинальный ток. | |
| Ресурс циклов | ≥6000 (25±2 °C, 0,5C, DoD 90 %, до 70 % ёмкости) |
| Сколько полных циклов заряда и разряда батарея выдерживает, пока ёмкость не снизится до порога из даташита, обычно 70–80 % от начальной. 6000 циклов — больше 16 лет при одном цикле в день. | |
| Масштабирование | 3–14 модулей последовательно (GB-L17 Plus … GB-L80 Plus, 17,28–80,64 кВт·ч); «Max.16 Modules in parallel» |
| Сколько модулей можно объединить в одну систему. | |
| Рабочая температура заряда | 0…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Рабочая температура разряда | −20…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Температура хранения | 0…35 °C |
| Влажность | 5–95 %, без конденсата |
| Высота установки | ≤3000 м |
| Класс защиты | IP66 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Охлаждение | естественное |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
| Габариты (Ш×В×Г) | 610×140×385 мм |
| Вес | 49 кг |
| Монтаж | напольный, стопкой на основании GB-L-Base-A |
| Интерфейсы связи | CAN2.0, RS485, Bluetooth (через PDU) |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Индикация | ЖК-дисплей на PDU |
| Сертификация | IEC 62619 / IEC 62040 / VDE 2510-50 / CEC / UN38.3 |
| Гарантия | 10 лет |

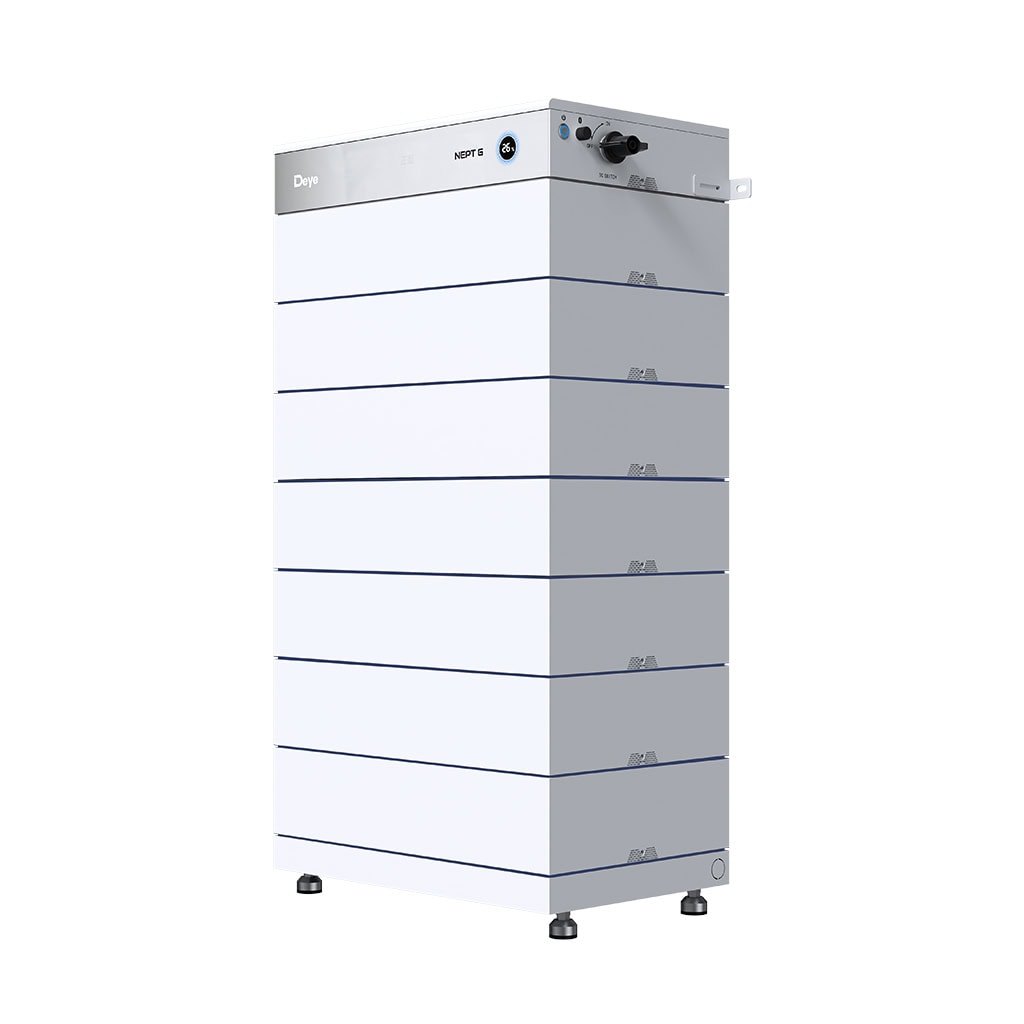

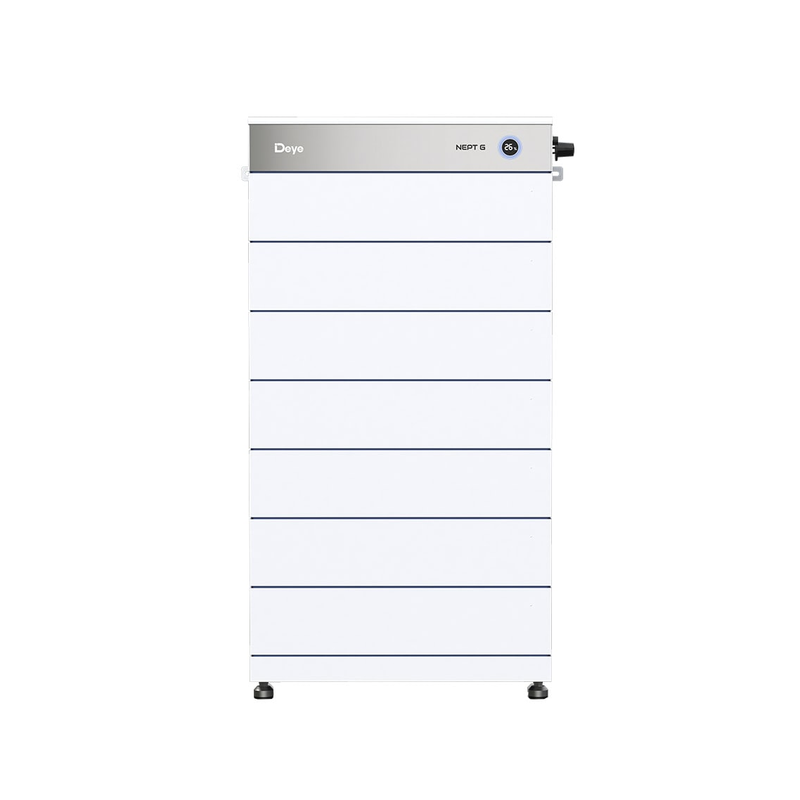

Основание, 3–14 модулей стопкой и блок управления сверху. Модули Plus (A7) и Ultra (H7) одинаковы по ёмкости; у Ultra есть подогрев, к нему нужен блок GB-L-PDU-H. С модулями GB-L-Pro эти модули несовместимы.
| Инвертор | Стойка |
|---|---|
| SUN-10K-SG02HP3-EU-DM2 | GB-L17 (3 модуля, 17,28 кВт·ч) |
| SUN-25K-SG02HP3 | GB-L34 (6 модулей, 34,56 кВт·ч) |
| SUN-40K-SG02HP3 | GB-L57 (10 модулей, 57,6 кВт·ч) |
| SUN-50K-SG02HP3 | GB-L69 (12 модулей, 69,12 кВт·ч) |
| SUN-60K-SG02HP3 | GB-L80 (14 модулей, 80,64 кВт·ч) |
| SUN-100K-SG02HP3 | две GB-L69 |
