Из таких модулей собирают батарею нужной ёмкости. Инженер посчитает, сколько модулей нужно под ваш инвертор и время работы.
| Артикул | BOS-G-PACK5.1 |
| Другие написания | BOS-G-Pack5.1 |
| Тип | Модуль высоковольтной батареи LiFePO4, стоечная система BOS-G Pro |
| Номинальное напряжение | 51,2 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Ёмкость | 100 А·ч |
| Запасаемая энергия | 5,12 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Гарантия | 10 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
| Нагрузка | 1 батарея, 5,12 кВт·ч |
|---|---|
| 0,5 кВт | 9,2 ч |
| 1 кВт | 4,6 ч |
| 2 кВт | 2,3 ч |
| 3 кВт | 1,5 ч |
| 5 кВт | 0,9 ч |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Нужен другой документ — напишите на support@deye.shop

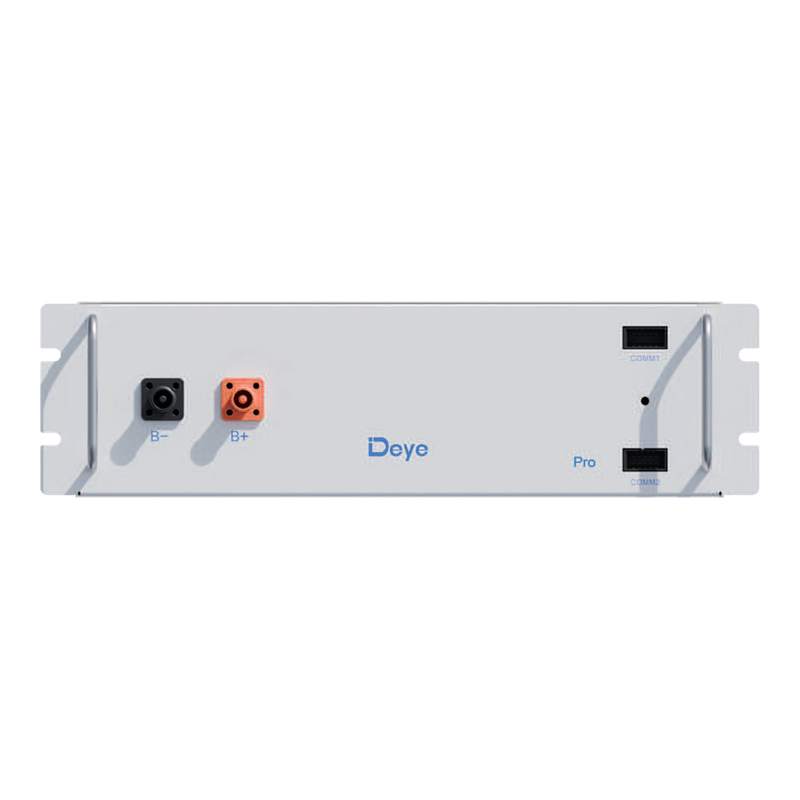

BOS-G-Pack5.1 — модуль LiFePO4 на 5,12 кВт·ч (51,2 В, 100 А·ч) в 19-дюймовом корпусе 3U для стоечных высоковольтных систем Deye BOS-G Pro. От 5 до 16 модулей соединяют последовательно под одним блоком управления BOS-G-PDU-2, получается батарея на 25,6–81,92 кВт·ч.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Химия ячеек | LiFePO4 |
| LiFePO4 (литий-железо-фосфат) — самая устойчивая к перегреву литиевая химия, с ресурсом в тысячи циклов. Заряжать её на морозе без подогрева нельзя. | |
| Номинальное напряжение | 51,2 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Ёмкость | 100 А·ч |
| Энергоёмкость | 5,12 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Глубина разряда | 90 % (рекомендуемая) |
| Какую часть ёмкости можно расходовать. При 90 % из батареи на 5,12 кВт·ч реально берут около 4,6 кВт·ч. | |
| Рекомендуемый ток заряда/разряда | 50 А |
| Ток, который батарея отдаёт и принимает длительно. Его сравнивают с током инвертора: работать система будет по меньшему из двух. | |
| Макс. ток заряда | 100 А (номинальный) |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Макс. ток разряда | 100 А (номинальный) |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Пиковый ток | 120 А (разряд) |
| Кратковременный ток, который батарея отдаёт на пуск мощной нагрузки. Длительно она отдаёт меньше, номинальный ток. | |
| Ресурс циклов | ≥6000 (25±2 °C, 0,5C/0,5C, EOL 70 %) |
| Сколько полных циклов заряда и разряда батарея выдерживает, пока ёмкость не снизится до порога из даташита, обычно 70–80 % от начальной. 6000 циклов — больше 16 лет при одном цикле в день. | |
| Масштабирование | 5–16 модулей последовательно на один BOS-G-PDU-2 (25,6–81,92 кВт·ч); до 16 кластеров параллельно |
| Сколько модулей можно объединить в одну систему. | |
| Рабочая температура заряда | 0…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Рабочая температура разряда | −20…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Температура хранения | 0…35 °C |
| Влажность | 5–85 % |
| Высота установки | ≤3000 м |
| Класс защиты | IP20 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×В×Г) | 440 × 133 × 585 мм |
| Вес | 46 кг |
| Монтаж | в 19-дюймовую стойку (3U) |
| Интерфейсы связи | CAN2.0 / RS485 (система) |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Сертификация | UN38.3 / CE / CE-EMC / IEC62040 / CEC / VDE |
| Гарантия | 10 лет (или до исчерпания ресурса по энергии — что наступит раньше) |
| В комплекте | кабель связи 160 мм, силовой кабель 200 мм |

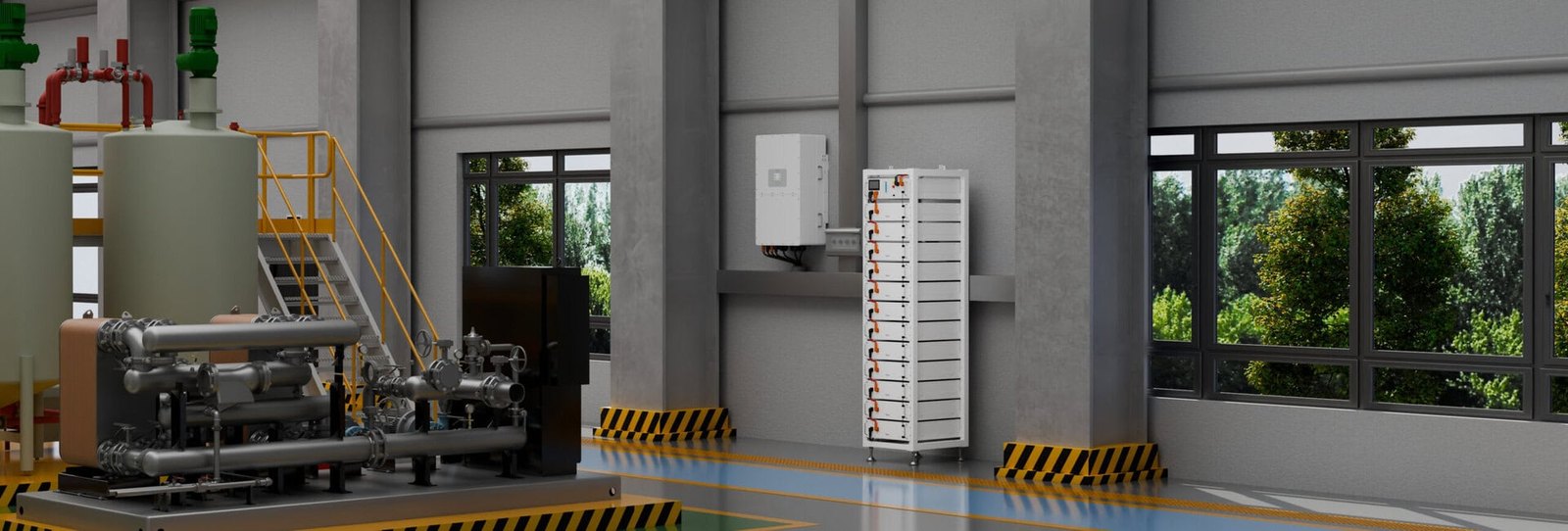

Батарея — это 5–16 модулей BOS-G-PACK5.1 последовательно и один блок BOS-G-PDU-2. Модули стоят в 19-дюймовых стойках:
| Система | Модулей | Энергия | Стойки |
|---|---|---|---|
| BOS-G25-PRO | 5 | 25,6 кВт·ч | одна на 9 мест |
| BOS-G40-PRO | 8 | 40,96 кВт·ч | одна на 9 мест |
| BOS-G60-PRO | 12 | 61,44 кВт·ч | одна на 13 мест |
| BOS-G80-PRO | 16 | 81,92 кВт·ч | две на 9 мест |
Стойка на 9 мест — BOS-G-RACK9. Стойку на 13 мест для BOS-G60-Pro подберём под заказ.
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
