Часть системы накопления энергии. Соберём полный состав под ваш объект и пришлём предложение с ценой и сроком.
| Артикул | BOS-A-PDU-2 |
| Тип | Блок управления высоковольтной батареей BOS-A |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Нужен другой документ — напишите на support@deye.shop

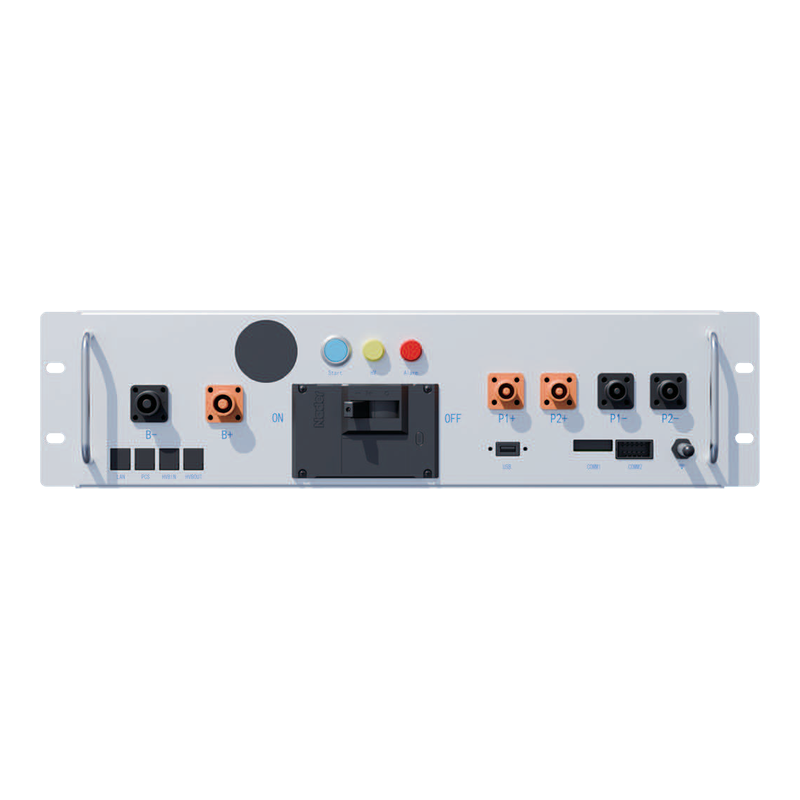

BOS-A-PDU-2 — блок управления высоковольтной батареей Deye BOS-A. Он объединяет 7–21 модуль BOS-A-Pack7.68 в одну батарею на 200–1000 В и подключает её сразу к двум входам батареи инвертора. Ток до 160 А, на экране заряд и коды ошибок, есть разъединитель, Bluetooth и USB для обновления.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Назначение | высоковольтный блок управления кластером аккумуляторов (BMS) |
| Рабочее напряжение | 200–1000 В DC |
| Макс. ток заряда/разряда | 160 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Питание (DC-вход) | 12 В ±2 % / 4,15 А |
| Рабочая температура | −20…65 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Класс защиты | IP20 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×В×Г) | 572 × 142,2 × 632 мм |
| Вес | 21 кг |
| Выходы к инвертору | два: PCS1+/PCS1− и PCS2+/PCS2− (к двум DC-входам инвертора) |
| Интерфейсы связи | PCS COM (к инвертору), IN COM / OUT COM (между блоками), USB (обновление BMS), Bluetooth (приложение), COMM1 (внешнее питание 12 В, аварийное отключение), COMM2; Ethernet — функция не реализована |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Индикация | экран SOC и кодов ошибок; жёлтый — высокое напряжение, красный — авария |
| Органы управления | разъединитель (автомат), кнопка START |
| Число модулей в кластере | 7–21 × BOS-A-Pack7.68 |
| Параллельная работа | до 16 кластеров |
| Сколько одинаковых инверторов можно объединить в одну систему, чтобы сложить мощность. | |
Батарея — это 7–21 модуль BOS-A-PACK7.68 последовательно и один блок BOS-A-PDU-2:
| Система | Модулей | Энергия | Стойки |
|---|---|---|---|
| BOS-A100 | 13 | 99,84 кВт·ч | одна BOS-A-RACK14 |
| BOS-A160 | 21 | 161,28 кВт·ч | две BOS-A-RACK11 |
Инверторы из решения Deye BOS-A — трёхфазные гибриды на 50–100 кВт. В руководстве Deye BOS-A100 указан как 14 модулей, в брошюре — 13; состав сверим с поставщиком при заказе.
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
