Часть системы накопления энергии. Соберём полный состав под ваш объект и пришлём предложение с ценой и сроком.
| Артикул | BOS-G-PDU-2 |
| Тип | Блок управления высоковольтной батареей BOS-G Pro |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Нужен другой документ — напишите на support@deye.shop

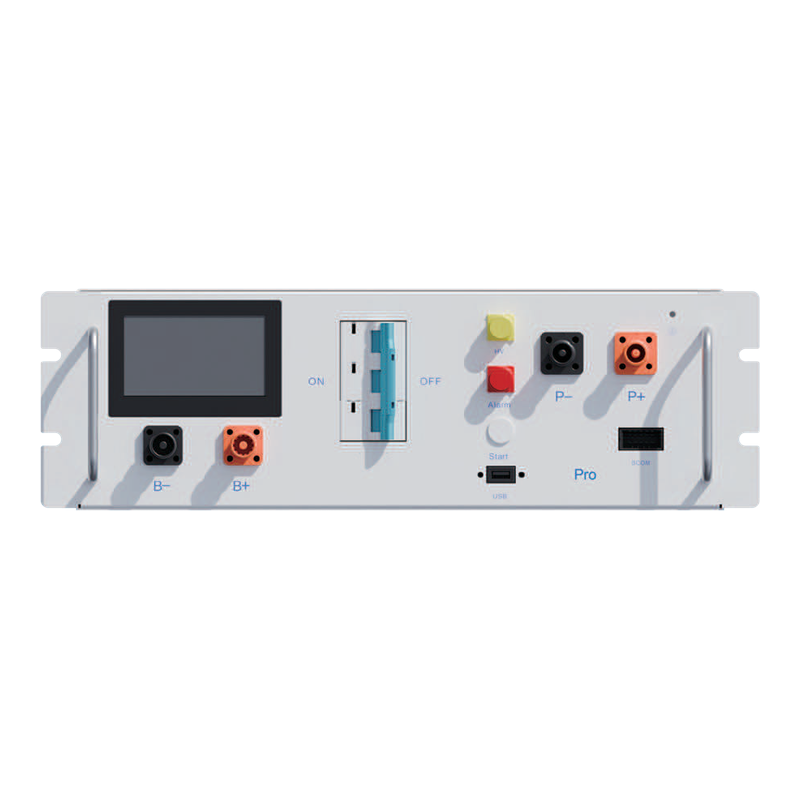

BOS-G-PDU-2 — блок управления высоковольтной батареей Deye BOS-G Pro. Он объединяет 5–16 модулей BOS-G-Pack5.1 в одну батарею на 200–1000 В, подключает её к инвертору и защищает. Ток до 120 А, есть экран, кабели к инвертору и между стойками в комплекте. Один блок — на одну батарею.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Назначение | высоковольтный блок управления кластером аккумуляторов (BMS), исполнение по европейским или британским стандартам |
| Рабочее напряжение | 200–1000 В DC |
| Номинальный ток заряда/разряда | 100 А |
| Ток, который батарея отдаёт и принимает длительно. Его сравнивают с током инвертора: работать система будет по меньшему из двух. | |
| Макс. ток заряда/разряда | 120 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Питание (DC-вход) | 12 В ±2 % / 4,15 А |
| Рабочая температура | −20…65 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Класс защиты | IP20 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×В×Г) | 440 × 150 × 570 мм |
| Вес | 19 кг |
| Индикация | экран; жёлтый — высокое напряжение включено, красный — авария батарейной системы |
| Интерфейсы связи | CAN2.0 / RS485 |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Число модулей в кластере | 5–16 × BOS-G-Pack5.1 (256–819,2 В номинально) |
| Параллельная работа | до 16 кластеров |
| Сколько одинаковых инверторов можно объединить в одну систему, чтобы сложить мощность. | |
| Комплект поставки | терминальный резистор 120 Ом; кабель связи 250 мм; силовые кабели 140 мм и 2,1 м; EPCable2.0 и ENCable2.0 — по 2 м к «+» и «−» инвертора; кабель связи 1000 мм и силовой кабель 1000 мм между двумя стойками; провод заземления 140 мм |
Батарея — это 5–16 модулей BOS-G-PACK5.1 последовательно и один блок BOS-G-PDU-2. Модули стоят в 19-дюймовых стойках:
| Система | Модулей | Энергия | Стойки |
|---|---|---|---|
| BOS-G25-PRO | 5 | 25,6 кВт·ч | одна на 9 мест |
| BOS-G40-PRO | 8 | 40,96 кВт·ч | одна на 9 мест |
| BOS-G60-PRO | 12 | 61,44 кВт·ч | одна на 13 мест |
| BOS-G80-PRO | 16 | 81,92 кВт·ч | две на 9 мест |
Стойка на 9 мест — BOS-G-RACK9. Стойку на 13 мест для BOS-G60-Pro подберём под заказ.
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
