Официальные фото Deye.
Часть системы накопления энергии. Соберём полный состав под ваш объект и пришлём предложение с ценой и сроком.
| Артикул | GB-L-PDU-H |
| Тип | Блок управления и основание стойки GB-L Ultra |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Нужен другой документ — напишите на support@deye.shop

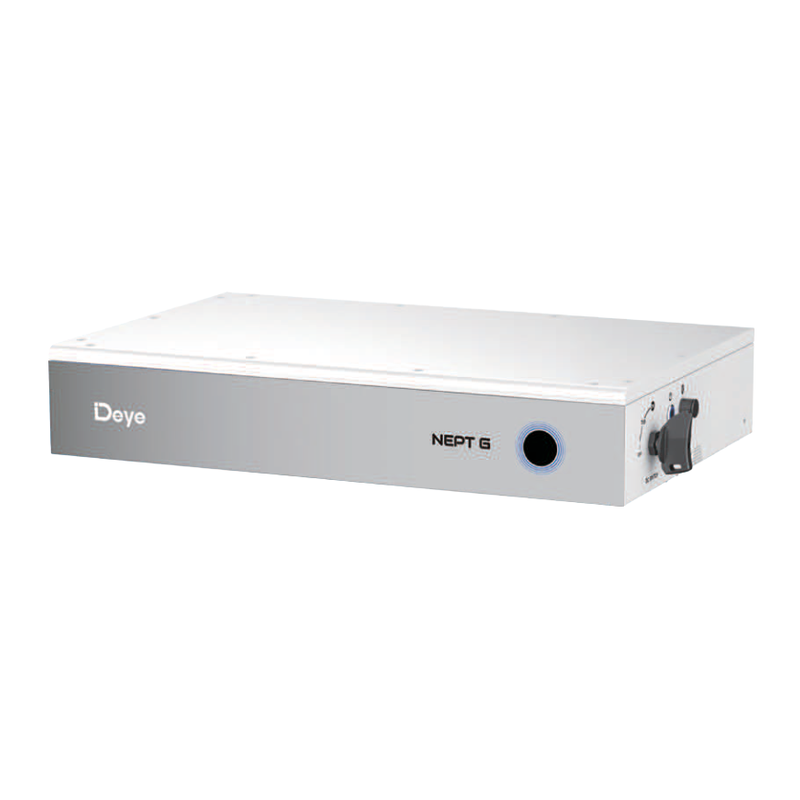

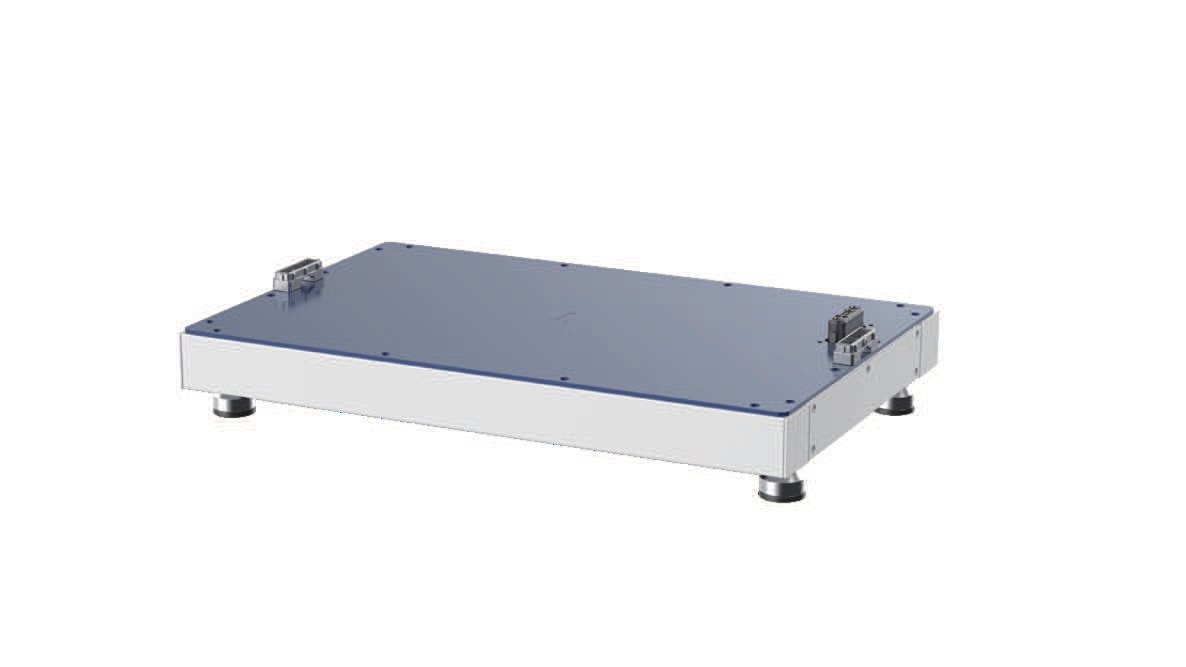

Комплект для сборки стойки батареи Deye GB-L Ultra: блок управления GB-L-PDU-H ставится сверху и подключает модули к инвертору, основание GB-L-Base-A с регулируемыми ножками — снизу. Один комплект нужен на каждую стойку из 3–14 модулей GB-L-Pack5.76-H7.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Рабочее напряжение | 100–1000 В DC |
| Макс. ток заряда/разряда | 75 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Рабочая температура | −20…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Класс защиты | IP66 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×Г×В) | 610×385×110 мм |
| Вес | 15 кг |
| Индикация | ЖК-дисплей |
| Интерфейсы связи | CAN2.0, RS485, Bluetooth |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Габариты (Ш×Г×В) | 610×385×67 мм |
| Вес | 9 кг |
| Опоры | регулируемые ножки (Leveling Foot) |
Основание, 3–14 модулей стопкой и блок управления сверху. Модули Plus (A7) и Ultra (H7) одинаковы по ёмкости; у Ultra есть подогрев, к нему нужен блок GB-L-PDU-H. С модулями GB-L-Pro эти модули несовместимы.
| Инвертор | Стойка |
|---|---|
| SUN-10K-SG02HP3-EU-DM2 | GB-L17 (3 модуля, 17,28 кВт·ч) |
| SUN-25K-SG02HP3 | GB-L34 (6 модулей, 34,56 кВт·ч) |
| SUN-40K-SG02HP3 | GB-L57 (10 модулей, 57,6 кВт·ч) |
| SUN-50K-SG02HP3 | GB-L69 (12 модулей, 69,12 кВт·ч) |
| SUN-60K-SG02HP3 | GB-L80 (14 модулей, 80,64 кВт·ч) |
| SUN-100K-SG02HP3 | две GB-L69 |
Ролики производителя на английском:
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
