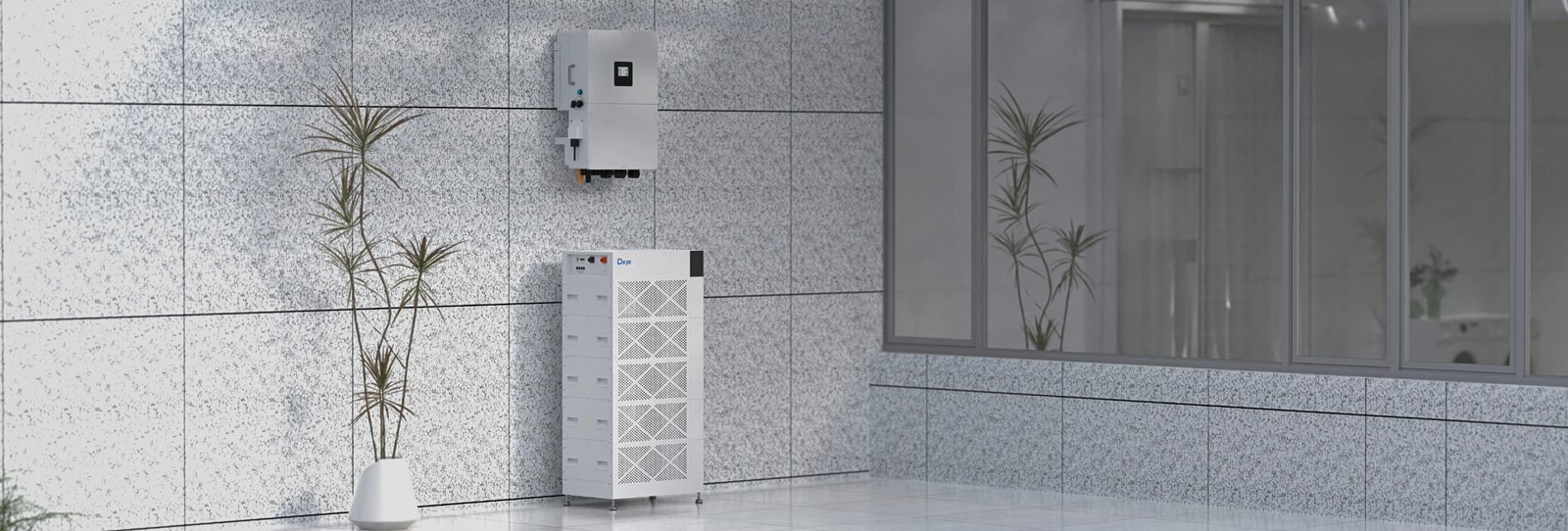

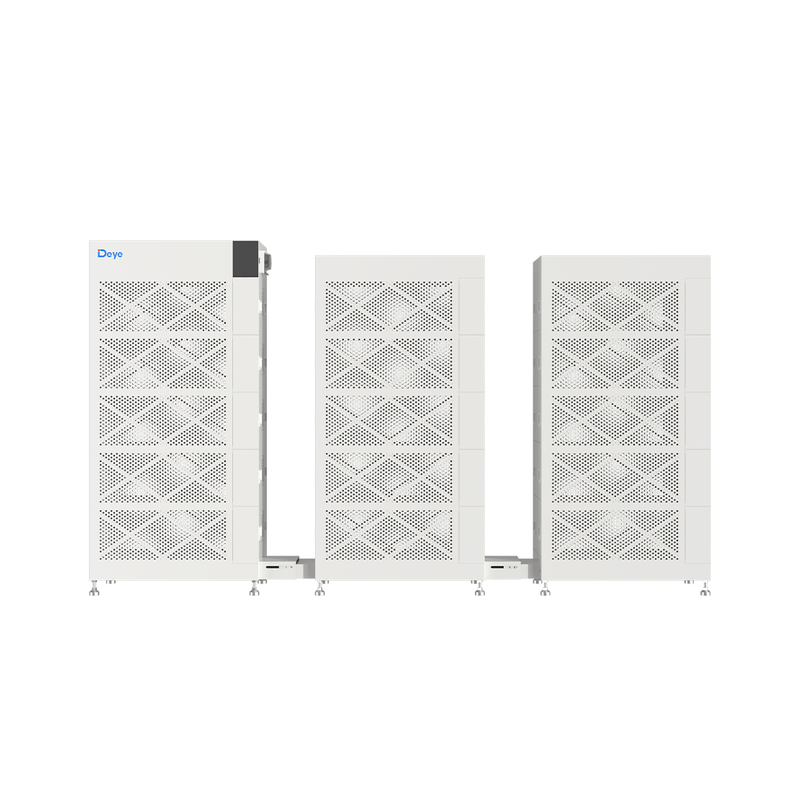

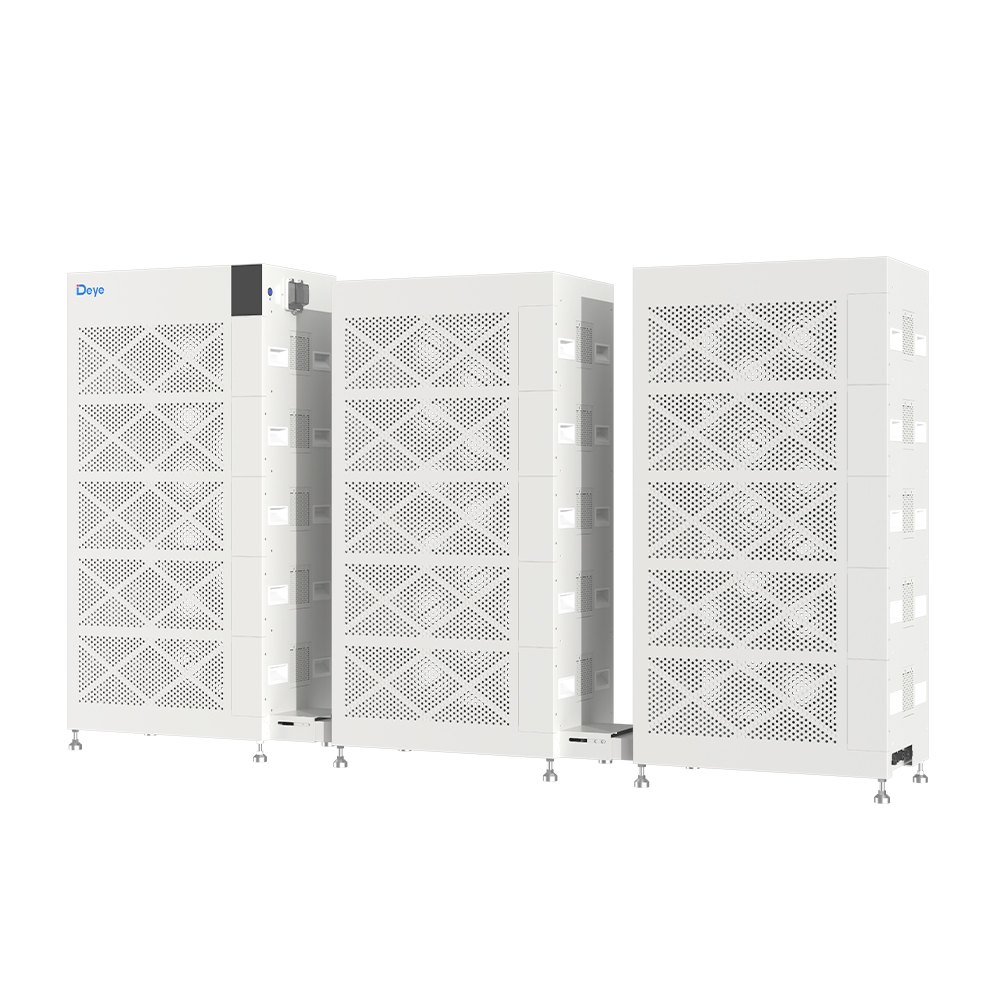

Официальные фото Deye. Эта модель внешне может немного отличаться.
Из таких модулей собирают батарею нужной ёмкости. Инженер посчитает, сколько модулей нужно под ваш инвертор и время работы.
| Артикул | GB-W-PACK12-2-A3 |
| Другие написания | GB-W-Pack12-2-A3 |
| Тип | Модуль высоковольтной батареи LiFePO4, система GB-W (ORION W) |
| Номинальное напряжение | 51,2 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Ёмкость | 235 А·ч |
| Запасаемая энергия | 12,03 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Гарантия | 10 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
| Нагрузка | 1 батарея, 12,03 кВт·ч |
|---|---|
| 0,5 кВт | 22 ч |
| 1 кВт | 11 ч |
| 2 кВт | 5,4 ч |
| 3 кВт | 3,6 ч |
| 5 кВт | 2,2 ч |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Нужен другой документ — напишите на support@deye.shop
GB-W-Pack12-2-A3 — модуль LiFePO4 на 12,03 кВт·ч (51,2 В, 235 А·ч) для высоковольтной системы Deye GB-W (ORION W), которую ставят в помещении. От 5 до 16 модулей ставят стопкой без кабелей и подключают через блок GB-W-PDU-2: батарея на 60,1–192,5 кВт·ч с током до 230 А. Работает с гибридными инверторами Deye на 30–125 кВт и преобразователями на 100 и 125 кВт.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Химия ячеек | LiFePO4 |
| LiFePO4 (литий-железо-фосфат) — самая устойчивая к перегреву литиевая химия, с ресурсом в тысячи циклов. Заряжать её на морозе без подогрева нельзя. | |
| Номинальное напряжение | 51,2 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Рабочий диапазон напряжения | 40–58,4 В (вход/выход DC модуля) |
| Ёмкость | 235 А·ч |
| Энергоёмкость | 12,03 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Глубина разряда | 90 % (рекомендуемая) |
| Какую часть ёмкости можно расходовать. При 90 % из батареи на 5,12 кВт·ч реально берут около 4,6 кВт·ч. | |
| Рекомендуемый ток заряда/разряда | 230 А |
| Ток, который батарея отдаёт и принимает длительно. Его сравнивают с током инвертора: работать система будет по меньшему из двух. | |
| Макс. ток заряда | 230 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Макс. ток разряда | 230 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Пиковый ток | 322 А (1 с) |
| Кратковременный ток, который батарея отдаёт на пуск мощной нагрузки. Длительно она отдаёт меньше, номинальный ток. | |
| Номинальная мощность | 11,77 кВт |
| Ресурс циклов | ≥6000 (25±2 °C, 0,5C/0,5C, до 70 % ёмкости) |
| Сколько полных циклов заряда и разряда батарея выдерживает, пока ёмкость не снизится до порога из даташита, обычно 70–80 % от начальной. 6000 циклов — больше 16 лет при одном цикле в день. | |
| КПД цикла | 94 % (макс., DC) |
| Масштабирование | 5–16 модулей последовательно (GB-W60 … GB-W192, 60,1–192,5 кВт·ч), до 3 колонн в одной системе |
| Сколько модулей можно объединить в одну систему. | |
| Рабочая температура заряда | 0…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Рабочая температура разряда | −20…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Температура хранения | −30…60 °C |
| Влажность | 0–85 % |
| Высота установки | ≤3000 м |
| Класс защиты | IP20 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Охлаждение | естественное воздушное |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
| Габариты (Ш×В×Г) | 690×270×436 мм |
| Вес | 93 кг |
| Монтаж | напольный, модули ставятся стопкой (Stacked-mounted) |
| Интерфейсы связи | CAN / RS485, Modbus RTU, Bluetooth (через PDU) |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Индикация | дисплей на PDU: SOC и код ошибки |
| Сертификация | IEC62619, IEC62477, IEC 62040, IEC 62933, VDE-2510, IEC61000, UN38.3 |
| Гарантия | 10 лет |
5–16 модулей GB-W-PACK12-2-A3 последовательно, блок GB-W-PDU-2 сверху первой колонны и основание под каждой колонной. Колонн — до трёх, в колонне лучше 6 модулей, максимум 8. Ток системы — 230 А.
| Инвертор | Система |
|---|---|
| SUN-40K-SG02HP3 | GB-W60 (5 модулей, 60,1 кВт·ч) |
| SUN-50K-SG02HP3 | GB-W72 (6 модулей, 72,1 кВт·ч) |
| SUN-60K-SG02HP3 | GB-W96 (8 модулей, 96,2 кВт·ч) |
| SUN-80K-SG02HP3 | GB-W120 (10 модулей, 120,3 кВт·ч) |
| SUN-100K-SG02HP3 | GB-W120 (10 модулей, 120,3 кВт·ч) |
| SUN-125K-SG02HP3 | GB-W156 (13 модулей, 156,4 кВт·ч) |
Входит ли основание в поставку блока GB-W-PDU-2, уточним при заказе.
Ролики производителя на английском:
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
