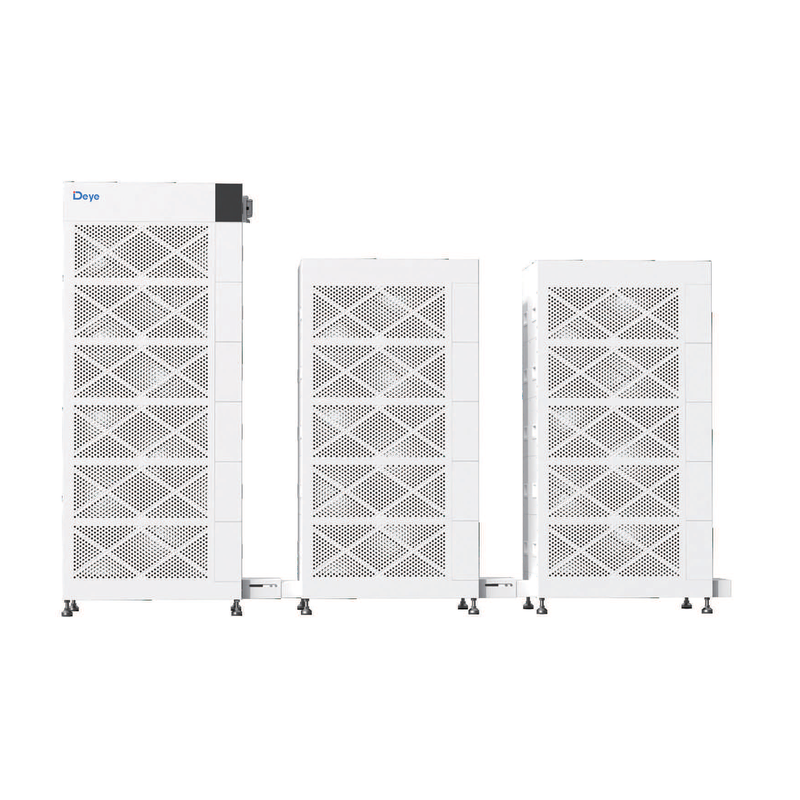

Официальное фото Deye той же серии. Эта модель внешне может немного отличаться.
Часть системы накопления энергии. Соберём полный состав под ваш объект и пришлём предложение с ценой и сроком.
| Артикул | GB-W-PDU-2 |
| Тип | Блок управления батареей GB-W |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Нужен другой документ — напишите на support@deye.shop
GB-W-PDU-2 — блок управления системы Deye GB-W: ставится сверху первой колонны модулей GB-W-Pack12-2-A3 и подключает 5–16 модулей к инвертору или преобразователю. Внутри автомат, выключатель BMS, экран заряда и кодов ошибок, Bluetooth.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Рабочее напряжение | 200–1000 В DC |
| Номинальный ток заряда/разряда | 230 А |
| Ток, который батарея отдаёт и принимает длительно. Его сравнивают с током инвертора: работать система будет по меньшему из двух. | |
| Рабочая температура | −20…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Класс защиты | IP20 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Габариты (Ш×Г×В) | 690×436×151,2 мм |
| Вес | 20,8 кг |
| Подключение инвертора/PCS | клеммы P+ / P− |
| Интерфейсы связи | INV/PCS (обмен данными с инвертором), TCP (удалённый мониторинг), IN / OUT (связь между PDU), Bluetooth; протокол Modbus RTU, CAN / RS485 |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Прочие разъёмы | внешнее питание 12 В, EPO (аварийное отключение), заземление |
| Органы управления и индикация | выключатель BMS, автоматический выключатель (защита от сверхтока, под крышкой), DC-выключатель, дисплей SOC и кода ошибки |
| Совместимость | модули GB-W-Pack12-2-A3, 5–16 шт. на систему |
5–16 модулей GB-W-PACK12-2-A3 последовательно, блок GB-W-PDU-2 сверху первой колонны и основание под каждой колонной. Колонн — до трёх, в колонне лучше 6 модулей, максимум 8. Ток системы — 230 А.
| Инвертор | Система |
|---|---|
| SUN-40K-SG02HP3 | GB-W60 (5 модулей, 60,1 кВт·ч) |
| SUN-50K-SG02HP3 | GB-W72 (6 модулей, 72,1 кВт·ч) |
| SUN-60K-SG02HP3 | GB-W96 (8 модулей, 96,2 кВт·ч) |
| SUN-80K-SG02HP3 | GB-W120 (10 модулей, 120,3 кВт·ч) |
| SUN-100K-SG02HP3 | GB-W120 (10 модулей, 120,3 кВт·ч) |
| SUN-125K-SG02HP3 | GB-W156 (13 модулей, 156,4 кВт·ч) |
Входит ли основание в поставку блока GB-W-PDU-2, уточним при заказе.
Ролики производителя на английском:
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
