Официальные фото Deye.
Часть системы накопления энергии. Соберём полный состав под ваш объект и пришлём предложение с ценой и сроком.
| Артикул | SUN-125K-PCS01HP3 |
| Тип | Преобразователь (PCS) промышленного накопителя |
| Номинальная мощность | 125 кВт |
| Число фаз | 3 |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Нужен другой документ — напишите на support@deye.shop

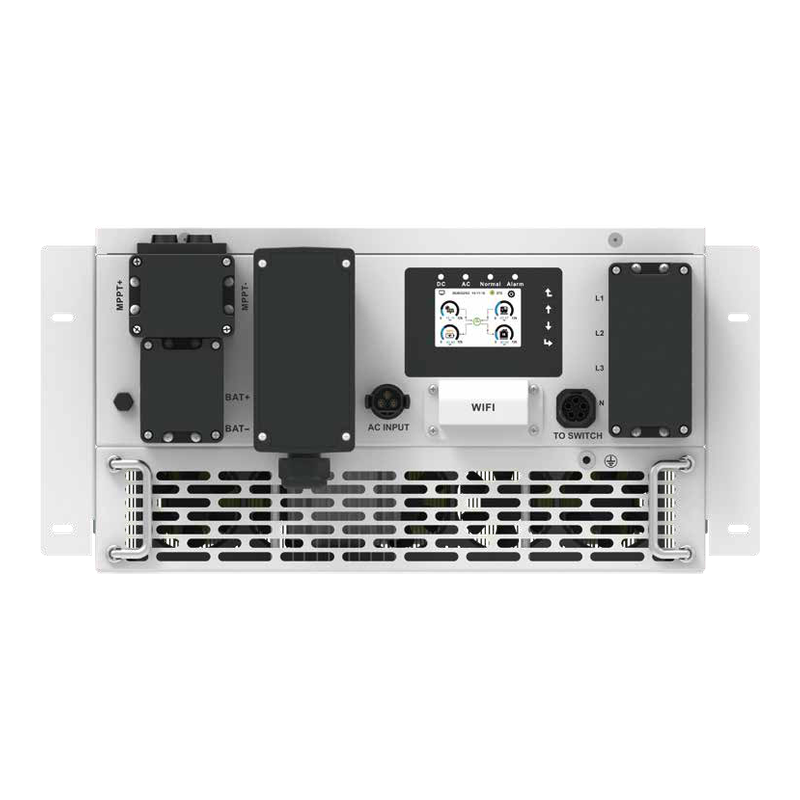

SUN-125K-PCS01HP3 — двунаправленный преобразователь (PCS) Deye на 125 кВт для промышленных накопителей на высоковольтных батареях 630–1000 В. Заряжает и разряжает батарею, работает с сетью и без неё, умеет запрещать отдачу в сеть и переключать тарифы по времени. С модулем MPPT и переключателем SUN-STS500L из таких блоков собирают систему до 2,5 МВт. По буклету Deye подходит и к шкафу GE-F256-BC-2-A3.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Номинальная мощность AC | 125 кВт |
| Мощность, которую инвертор отдаёт нагрузке длительно. Считают по приборам, которые работают одновременно, а не по сумме всего, что есть в доме. | |
| Макс. полная мощность AC | 125 кВА |
| Предел полной мощности в вольт-амперах. У моторов, компрессоров и импульсных блоков питания полная мощность больше активной, поэтому запас в ВА нужен. | |
| Номинальный ток AC (вход/выход) | 189,4/181,2 А |
| Макс. ток AC (вход/выход) | 189,4/181,2 А |
| Напряжение сети / диапазон | 220/380, 230/400 В; 0,85–1,1 Un |
| Частота сети / диапазон | 50 Гц (45–55 Гц) / 60 Гц (55–65 Гц) |
| Схема подключения к сети | 3L+N+PE |
| Коэффициент мощности | −1…+1 |
| Инвертор умеет отдавать реактивную мощность в этих пределах, если этого требует сеть. Для частного дома это обычно не важно. | |
| Гармоники тока THDi | <3 % (при номинальной мощности) |
| Насколько ток инвертора отличается от идеальной синусоиды. Меньше 3 % — чистый ток, он не мешает другим приборам. | |
| Постоянная составляющая тока | <0,5 % In |
| Тип аккумулятора | литий-ионный |
| Диапазон напряжения аккумулятора | 630–1000 В |
| С какими аккумуляторами работает инвертор. 40–60 В — это батареи 48 В (LV), сотни вольт — высоковольтные (HV). Батарея другого класса к этому инвертору не подключается. | |
| Макс. ток заряда / разряда | 200 / 200 А |
| Число входов аккумулятора | 1 |
| Сколько отдельных батарейных входов у инвертора. Обычно один: все модули собираются в одну батарею. | |
| Вход DC (от MPPT): напряжение | 630–1000 В |
| Вход DC (от MPPT): макс. ток | 200 А |
| Макс. ток КЗ на выходе | 350 А |
| Защита выхода от перегрузки по току | 450 А |
| Максимальный КПД | 98,5 % |
| КПД в лучшей рабочей точке. Сравнивать модели удобнее по европейскому КПД, если он указан: он усреднён по режимам работы в течение дня. | |
| Европейский КПД | 97,8 % |
| КПД, усреднённый по типичным режимам работы в течение дня. По нему удобнее сравнивать инверторы, чем по максимальному. | |
| Встроенные защиты | от перегрузки, перенапряжения и КЗ на выходе AC, тепловая, от островного режима |
| Защита от импульсных перенапряжений | тип II (DC), тип II (AC) |
| Встроенная защита от импульсных перенапряжений. Она не заменяет УЗИП в щите, если линия воздушная или грозы в вашем районе частые. | |
| Дисплей | LCD |
| Интерфейсы связи | Wi-Fi, RS485, CAN, счётчик |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Рабочая температура | −40…+60 °C, снижение мощности выше 45 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Влажность | 0–95 % |
| Высота установки | 4 000 м |
| Уровень шума | <75 дБ |
| Класс защиты | IP65 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Топология | бестрансформаторная |
| Бестрансформаторная схема легче и эффективнее, но требует правильного заземления. | |
| Категория перенапряжения | категория II (DC), категория III (AC) |
| Охлаждение | принудительное воздушное |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
| Габариты (Ш×В×Г) | 543 × 310 × 775 мм (без разъёмов и кронштейнов) |
| Вес | 81,86 кг |
| Сетевые стандарты | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 |
| Безопасность / ЭМС | IEC/EN 62477-1 |
| Гарантия | 5/10 лет (зависит от места установки, по гарантийной политике) |
| Совместимость | MPPT SUN-MPPT-L01-EU-AM8; STS SUN-STS500L; батареи BOS-B Pro-A3 (до 16 кластеров) |

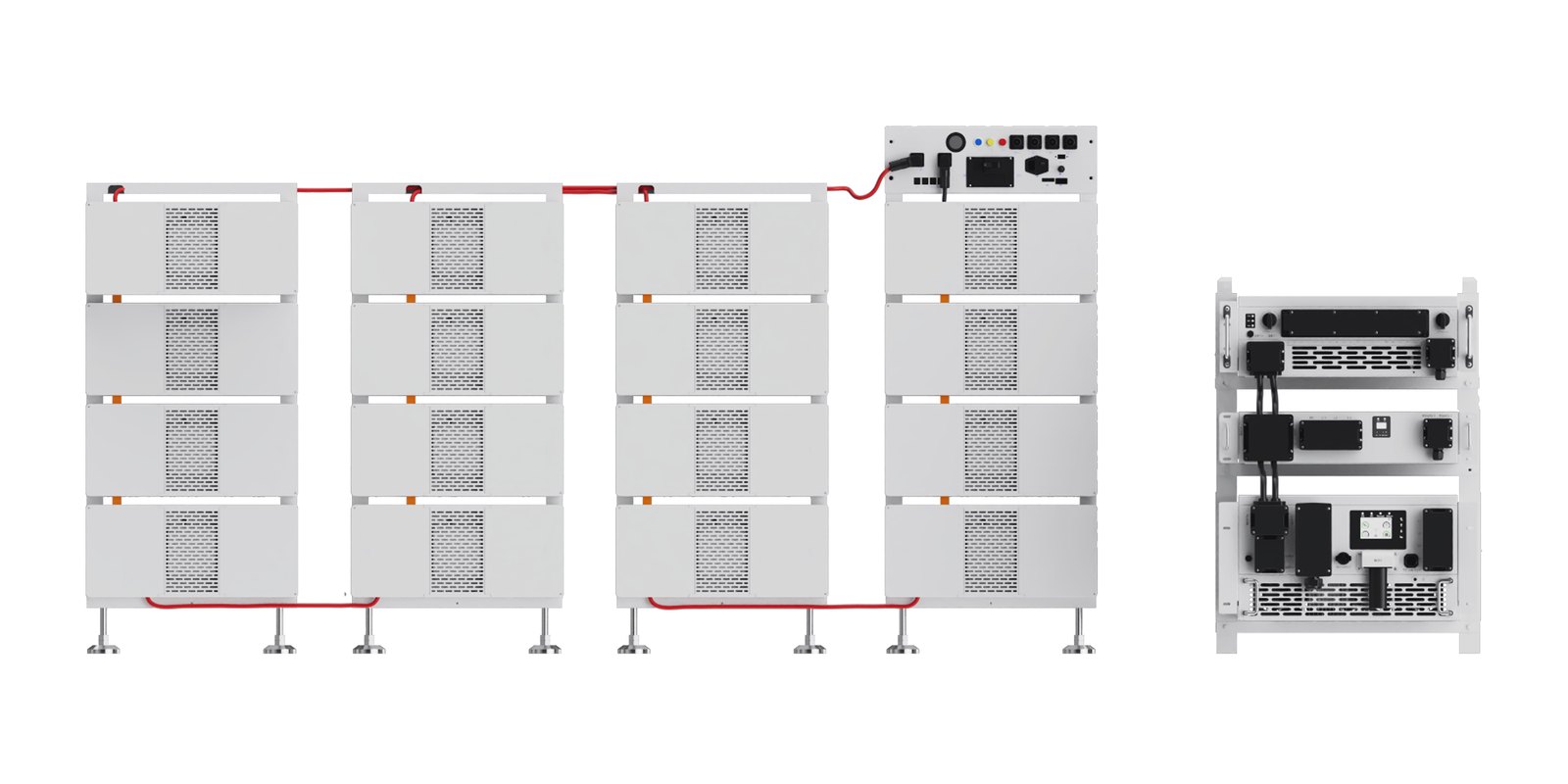

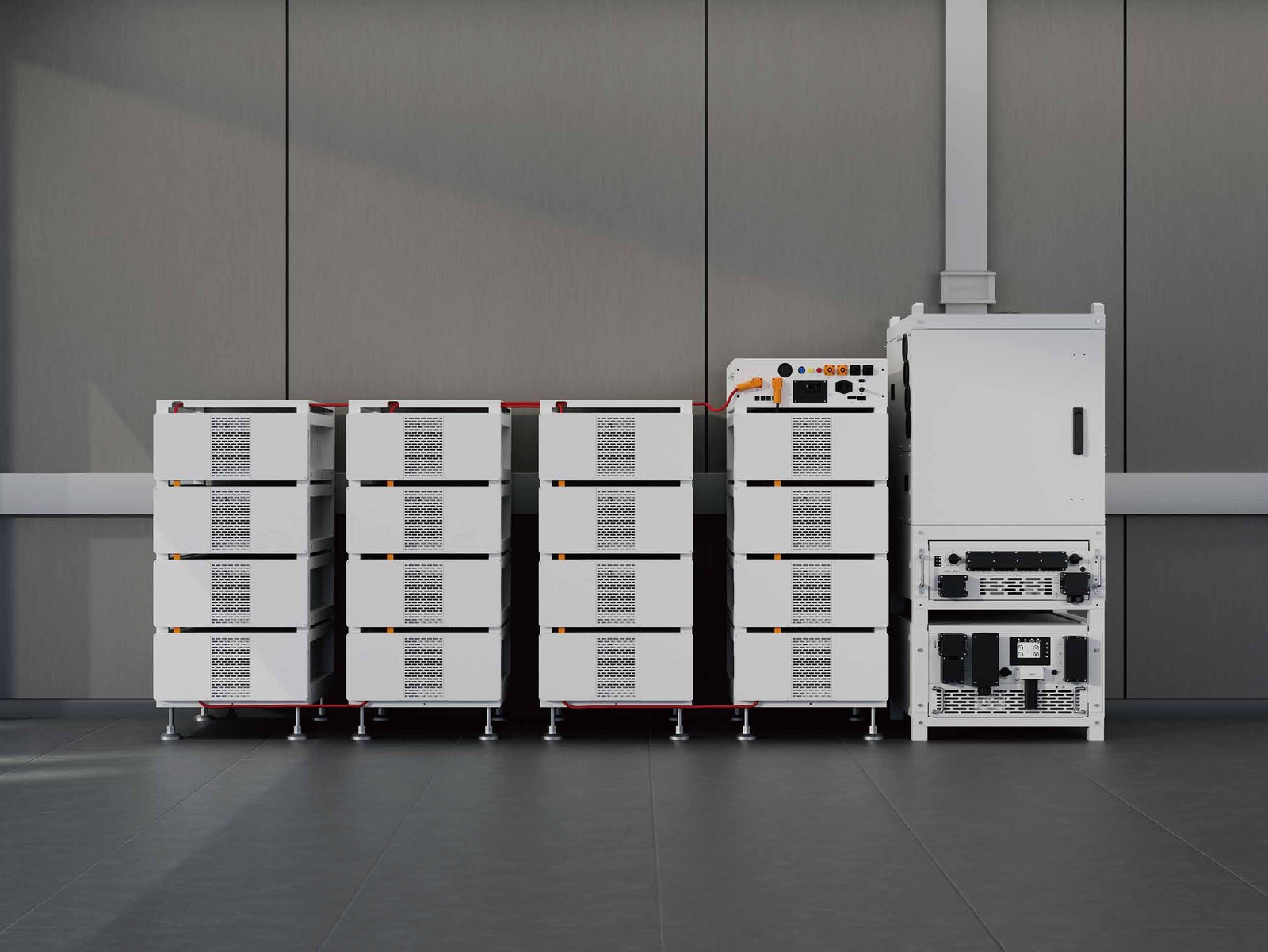

Преобразователи SUN-100K-PCS01HP3 или SUN-125K-PCS01HP3, на них — модули MPPT SUN-MPPT-L01-EU-AM8 для солнечных панелей. Переключатель SUN-STS500L переводит нагрузку на накопитель при отключении сети: к одному переключателю подключают пять преобразователей на 100 кВт или четыре на 125 кВт. Батареи — BOS-B-PACK16-A3, до 16 батарей на преобразователь. До пяти переключателей работают параллельно, это система на 2,5 МВт.
У Deye есть исполнения преобразователя PCS01HP3 и PCS02HP3, а также несколько модулей MPPT. Модуль AM8 по руководству Deye работает с PCS01HP3. Точный состав системы инженер сверит с поставщиком.
Ролики производителя на английском:
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
