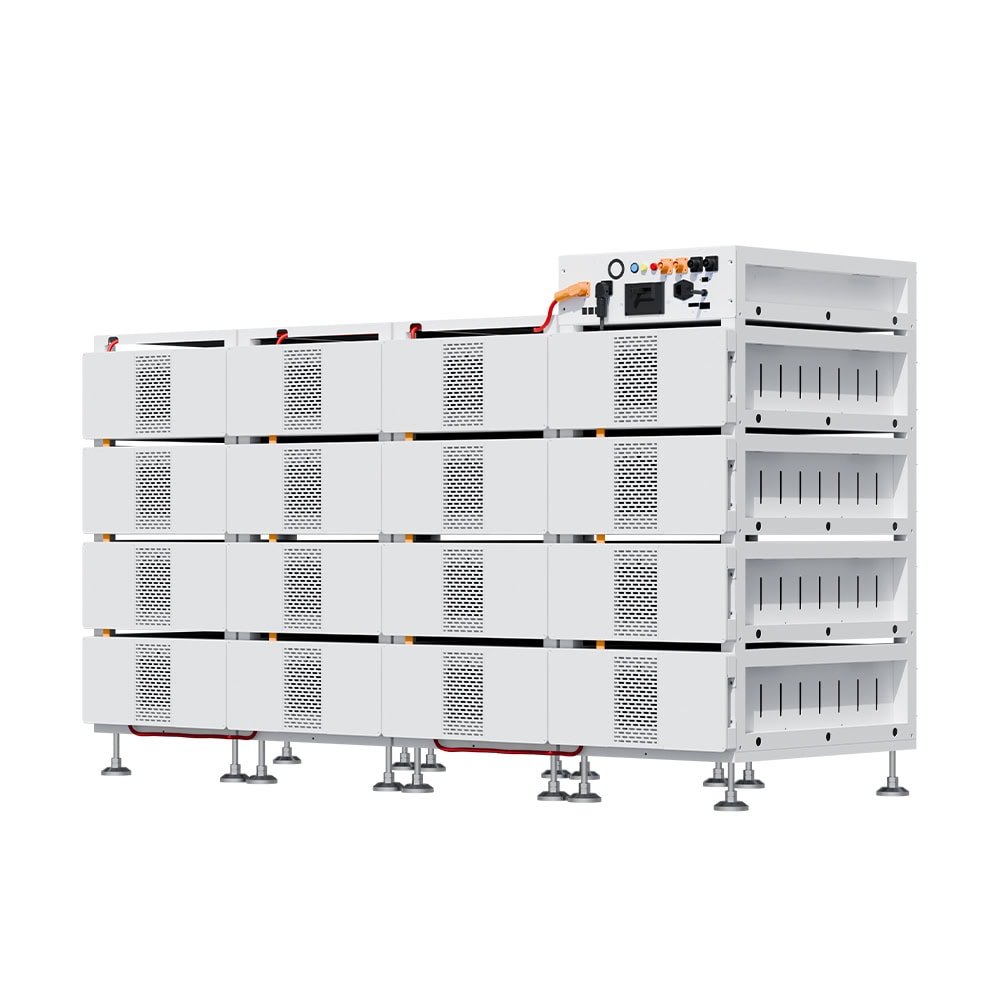

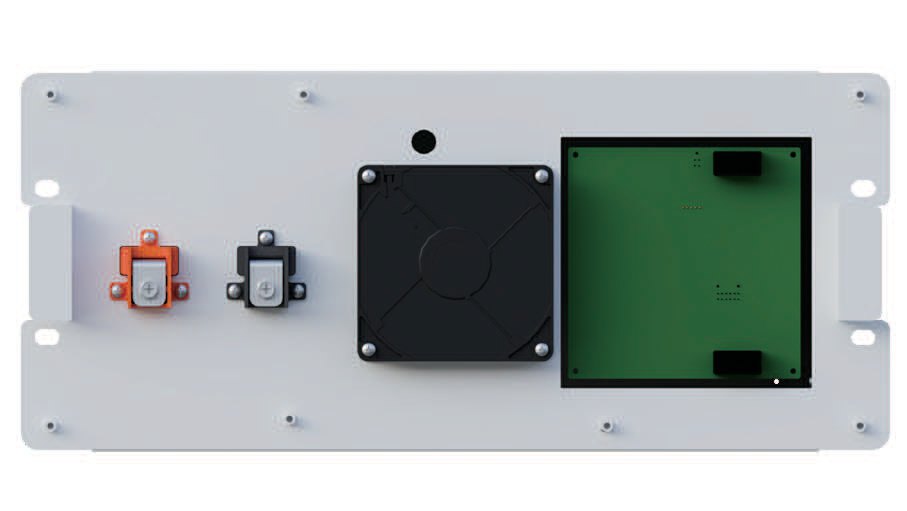

Официальные фото Deye. Эта модель внешне может немного отличаться.
Из таких модулей собирают батарею нужной ёмкости. Инженер посчитает, сколько модулей нужно под ваш инвертор и время работы.
| Артикул | BOS-B-PACK16-A3 |
| Другие написания | BOS-B-Pack16-A3 |
| Тип | Модуль коммерческой высоковольтной батареи LiFePO4, система BOS-B Pro-A3 |
| Номинальное напряжение | 51,2 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Ёмкость | 314 А·ч |
| Запасаемая энергия | 16,08 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Гарантия | 10 лет |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
| Нагрузка | 1 батарея, 16,08 кВт·ч |
|---|---|
| 0,5 кВт | 29 ч |
| 1 кВт | 14 ч |
| 2 кВт | 7,2 ч |
| 3 кВт | 4,8 ч |
| 5 кВт | 2,9 ч |
Расчёт простой: 90 % ёмкости делим на мощность нагрузки. В расчёте не учтены потери, на деле время будет немного меньше. Днём дольше: часть нагрузки берут солнечные панели. Посчитать для своей нагрузки →
Нужен другой документ — напишите на support@deye.shop
BOS-B-Pack16-A3 — модуль LiFePO4 на 16,08 кВт·ч (51,2 В, 314 А·ч) для коммерческой высоковольтной системы Deye BOS-B Pro-A3. От 5 до 16 модулей с блоком BOS-B-PDU-2-A дают батарею на 80,3–257,2 кВт·ч и 256–819,2 В. Работает с гибридными инверторами Deye SUN-30K…125K-SG02HP3 и преобразователями SUN-100K/125K-PCS01HP3.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Химия ячеек | LiFePO4 |
| LiFePO4 (литий-железо-фосфат) — самая устойчивая к перегреву литиевая химия, с ресурсом в тысячи циклов. Заряжать её на морозе без подогрева нельзя. | |
| Номинальное напряжение | 51,2 В |
| Номинальное напряжение батареи. По нему проверяют, попадает ли она в окно напряжения аккумулятора у инвертора. | |
| Рабочий диапазон напряжения | системы: от 208–292 В (5 модулей) до 665,6–934,4 В (16 модулей) |
| Ёмкость | 314 А·ч |
| Энергоёмкость | 16,08 кВт·ч |
| Полная энергия батареи. Реально из неё берут меньше, с учётом глубины разряда. | |
| Глубина разряда | 90 % (рекомендуемая) |
| Какую часть ёмкости можно расходовать. При 90 % из батареи на 5,12 кВт·ч реально берут около 4,6 кВт·ч. | |
| Макс. ток заряда | 180 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Макс. ток разряда | 180 А |
| Какой ток может идти между инвертором и батареей. От него зависит, какую нагрузку система потянет от батареи и как быстро её зарядит. Работать она будет по меньшему пределу: инвертора или самой батареи. | |
| Ресурс циклов | ≥6000 (25±2 °C, 0,5C/0,5C, до 70 % ёмкости) |
| Сколько полных циклов заряда и разряда батарея выдерживает, пока ёмкость не снизится до порога из даташита, обычно 70–80 % от начальной. 6000 циклов — больше 16 лет при одном цикле в день. | |
| Масштабирование | 5–16 модулей последовательно в кластере (BOS-B80 Pro-A3 … BOS-B256 Pro-A3, 80,3–257,2 кВт·ч); один PCS — до 16 кластеров параллельно |
| Сколько модулей можно объединить в одну систему. | |
| Рабочая температура заряда | 0…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Рабочая температура разряда | −20…55 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Температура хранения | 0…35 °C |
| Влажность | 5–85 % |
| Высота установки | ≤3000 м |
| Класс защиты | IP20 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Охлаждение | принудительное (интеллектуальные вентиляторы) |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
| Габариты (Ш×В×Г) | 526×274,2×795,9 мм |
| Вес | 126 кг |
| Монтаж | стеллажный (Rack Mounted): модули стоят друг на друге на основаниях |
| Интерфейсы связи | TCP / RS485 / CAN (система, через PDU); связь с BMS — CAN |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Индикация | на PDU: дисплей SOC / коды ошибок, индикаторы «высокое напряжение» (жёлтый) и «авария» (красный) |
| Сертификация | CE / IEC62619 / IEC62040 / UN38.3 |
| Гарантия | 10 лет |

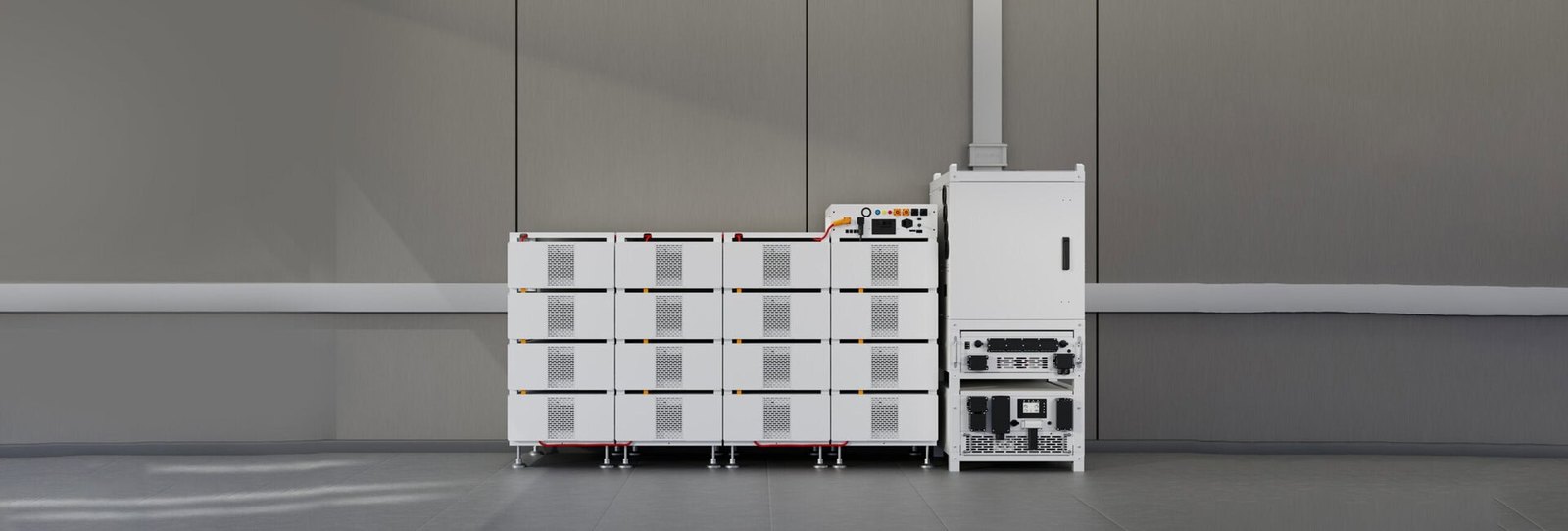

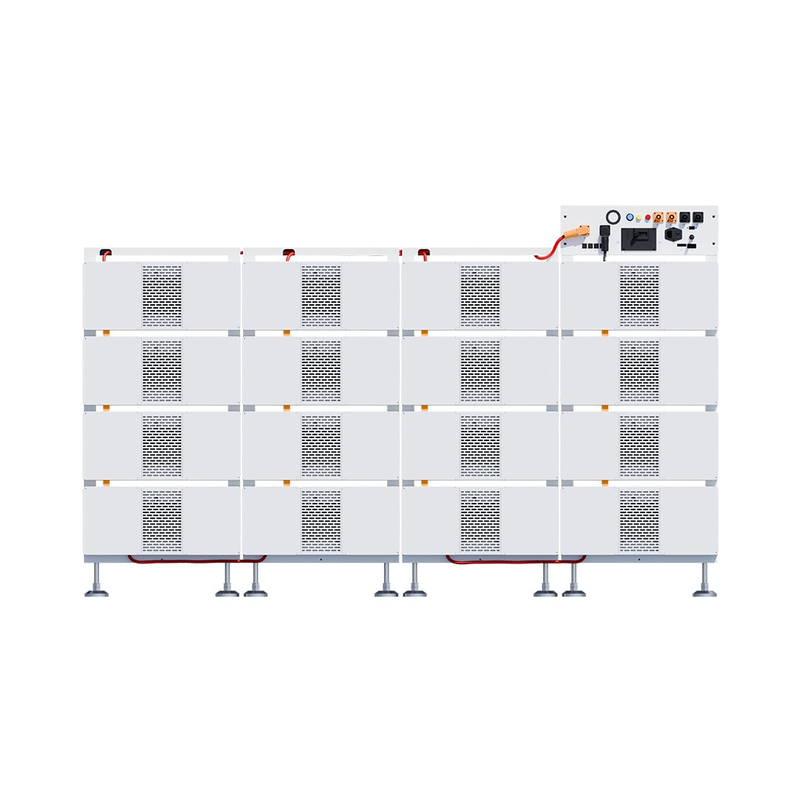

Одна батарея — это 5–16 модулей BOS-B-PACK16-A3 последовательно и блок BOS-B-PDU-2-A. Модули стоят колоннами по четыре на основаниях. Ток батареи — 180 А.
| Модулей | Напряжение | Энергия |
|---|---|---|
| 5 | 256 В | 80,3 кВт·ч |
| 8 | 409,6 В | 128,6 кВт·ч |
| 10 | 512 В | 160,7 кВт·ч |
| 12 | 614,4 В | 192,9 кВт·ч |
| 14 | 716,8 В | 225 кВт·ч |
| 16 | 819,2 В | 257,2 кВт·ч |
По таблице Deye для системы на 2 часа: SUN-50K-SG02HP3 — 7 модулей, SUN-60K-SG02HP3 — 8, SUN-80K-SG02HP3 — 10, SUN-100K-SG02HP3 — 11, SUN-125K-SG02HP3 — 14. Для промышленной системы до 2,5 МВт батареи подключают к преобразователям SUN-100K-PCS01HP3 и SUN-125K-PCS01HP3: до 16 батарей на один преобразователь.
Ролики производителя на английском:
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
