Официальные фото Deye.
Часть системы накопления энергии. Соберём полный состав под ваш объект и пришлём предложение с ценой и сроком.
| Артикул | SUN-STS500L |
| Тип | Модуль статического переключения (STS) промышленного накопителя |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Нужен другой документ — напишите на support@deye.shop

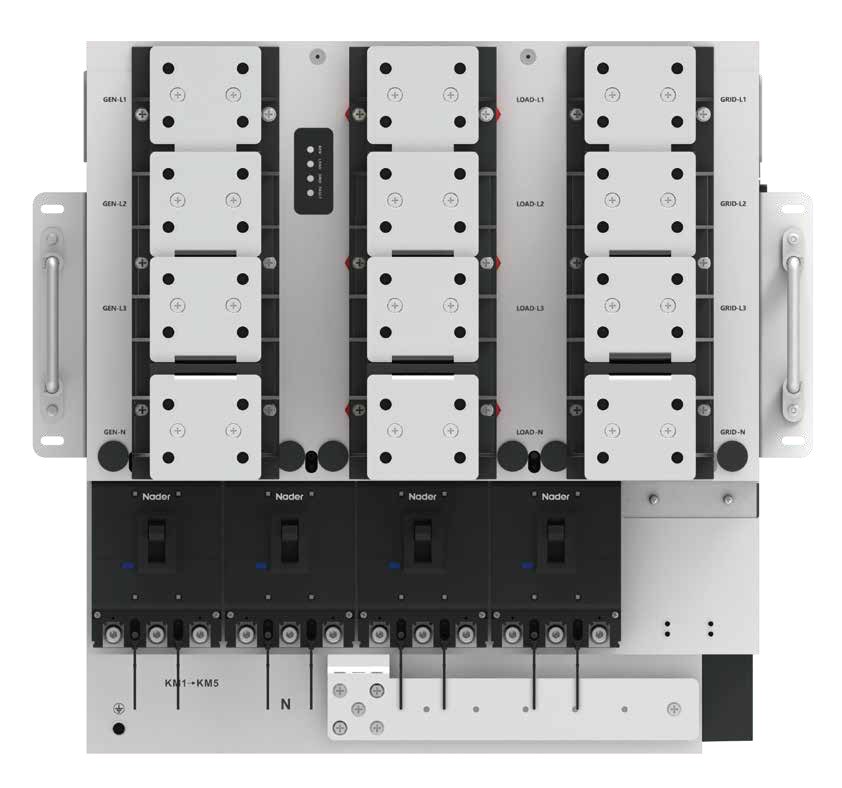

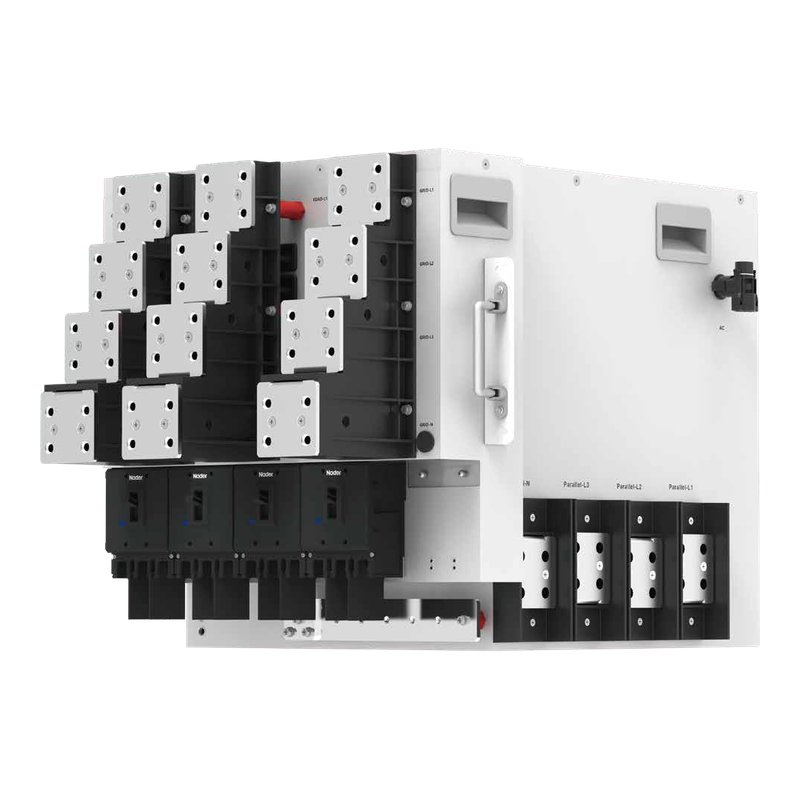

SUN-STS500L — модуль статического переключения (STS) Deye на 500 кВт для промышленного накопителя: три силовых пути — сеть, нагрузка и генератор — и переход в автономный режим быстрее 10 мс. К одному модулю подключают пять преобразователей на 100 кВт или четыре на 125 кВт, до пяти модулей работают параллельно.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Номинальная мощность (сеть/PCS) | 500 кВт |
| Номинальная мощность (нагрузка) | 500 кВт |
| Номинальная мощность (генератор) | 500 кВт |
| Номинальный ток (на каждой стороне) | 758/725 А |
| Напряжение | 220/380, 230/400 В, три фазы |
| Схема подключения | 3L/N/PE |
| Частота | 50/60 Гц |
| Время переключения на автономию | <10 мс |
| Рабочая температура | −25…60 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Влажность | 0–95 % |
| Высота установки | 4 000 м |
| Класс защиты | IP20 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Категория перенапряжения | OVC III |
| Охлаждение | естественное |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
| Габариты (Ш×В×Г) | 543 × 575 × 671 мм |
| Вес | 108 кг |
| Подключение DC/AC | кабельные наконечники OT |
| Интерфейсы связи | CAN, RS485 |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Безопасность / ЭМС | IEC/EN 61439-1/-2 |
| Гарантия | 10 лет |
| Совместимость | 5 × SUN-100K-PCS01HP3 или 4 × SUN-125K-PCS01HP3 на один STS; до 5 STS параллельно (до 25 × 100 кВт или 20 × 125 кВт, 2,5 МВт) |

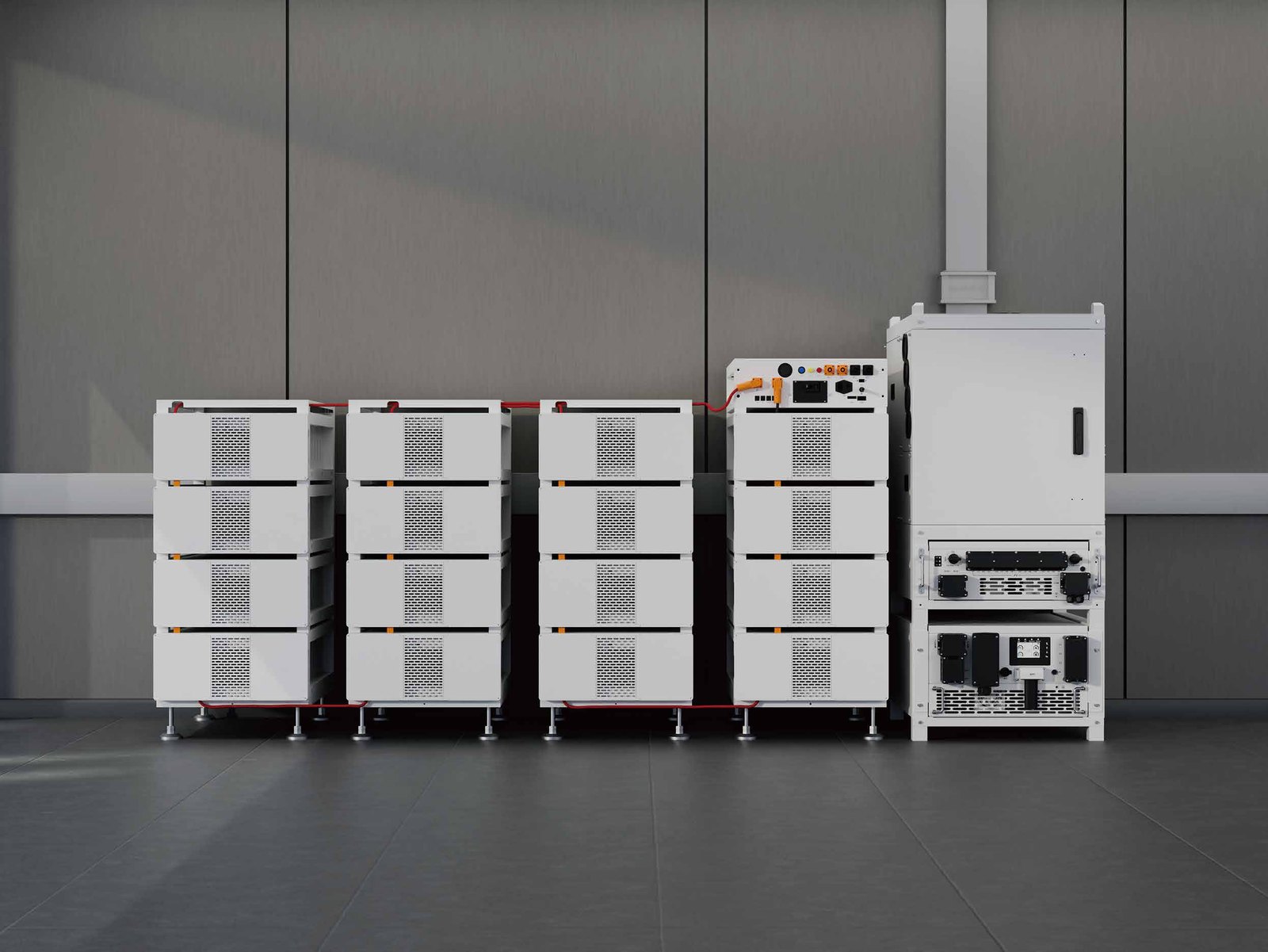

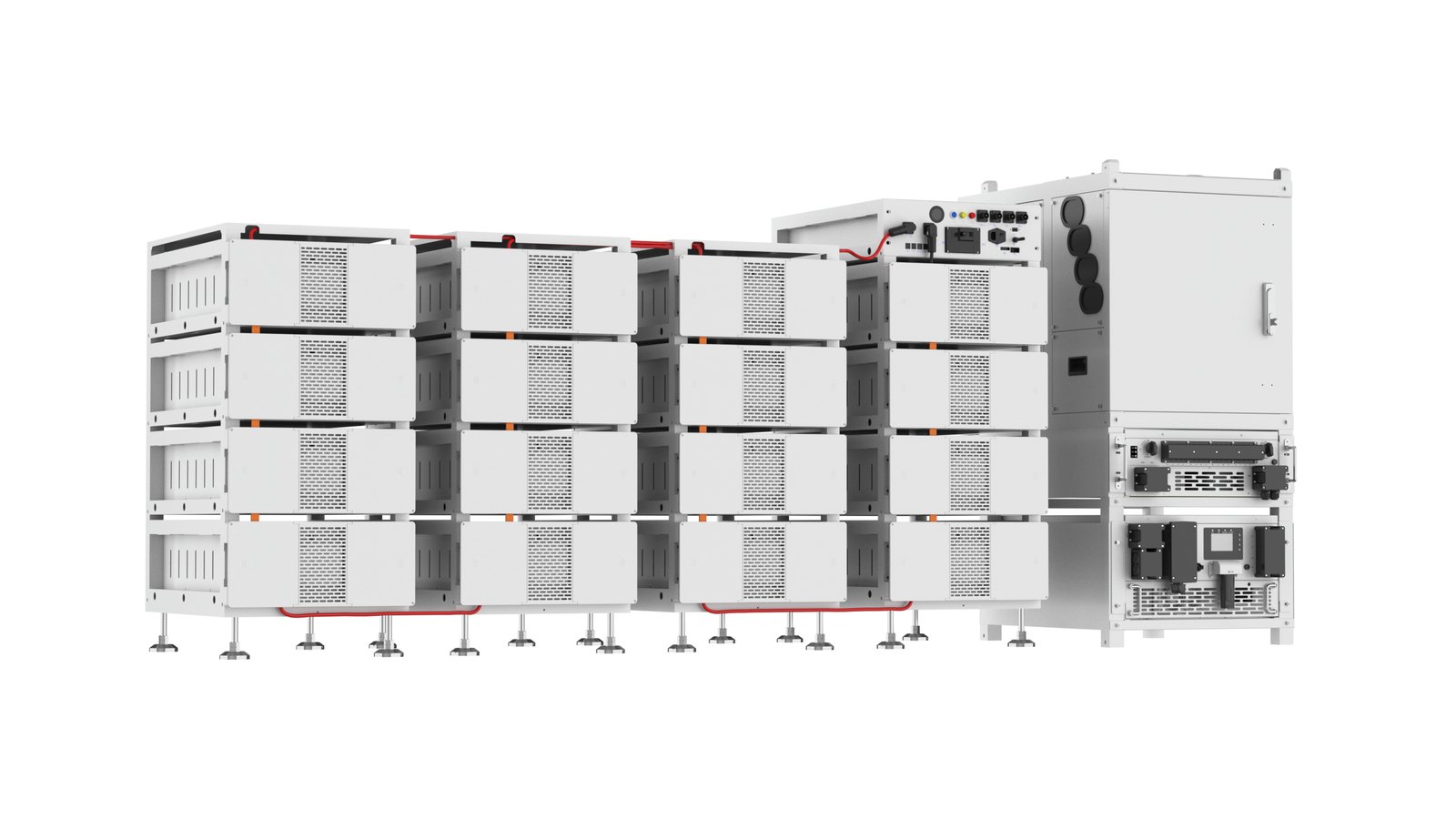

Преобразователи SUN-100K-PCS01HP3 или SUN-125K-PCS01HP3, на них — модули MPPT SUN-MPPT-L01-EU-AM8 для солнечных панелей. Переключатель SUN-STS500L переводит нагрузку на накопитель при отключении сети: к одному переключателю подключают пять преобразователей на 100 кВт или четыре на 125 кВт. Батареи — BOS-B-PACK16-A3, до 16 батарей на преобразователь. До пяти переключателей работают параллельно, это система на 2,5 МВт.
У Deye есть исполнения преобразователя PCS01HP3 и PCS02HP3, а также несколько модулей MPPT. Модуль AM8 по руководству Deye работает с PCS01HP3. Точный состав системы инженер сверит с поставщиком.
Ролики производителя на английском:
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
