Официальные фото Deye.
Часть системы накопления энергии. Соберём полный состав под ваш объект и пришлём предложение с ценой и сроком.
| Артикул | SUN-MPPT-L01-EU-AM8 |
| Тип | Модуль MPPT для солнечных панелей промышленного накопителя |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Нужен другой документ — напишите на support@deye.shop

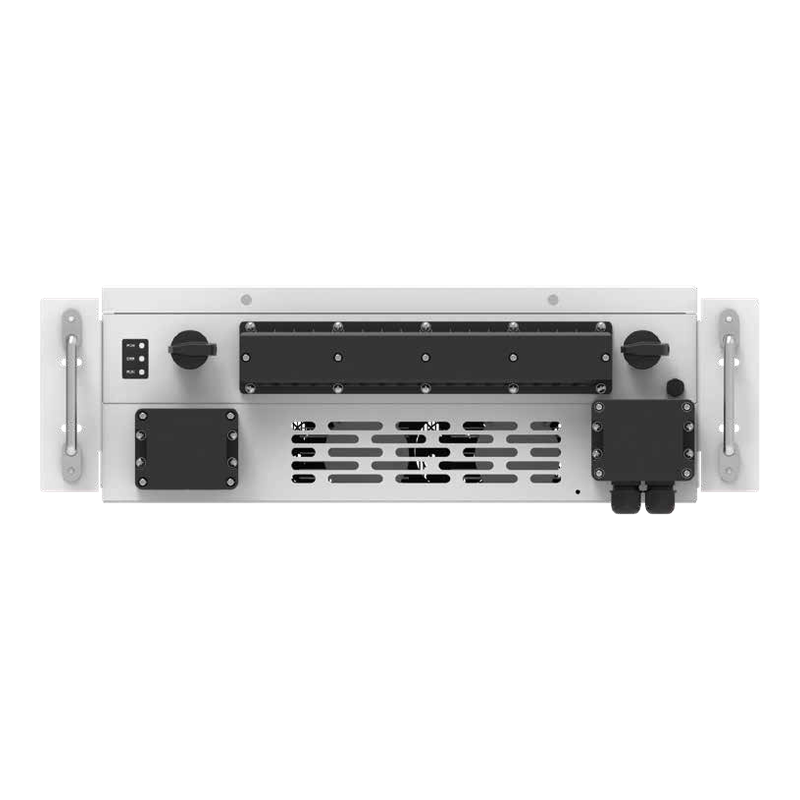

SUN-MPPT-L01-EU-AM8 — модуль MPPT Deye для подключения солнечных панелей к промышленному накопителю по постоянному току: до 200 кВт панелей, 8 трекеров по 40 А, выход 630–1000 В. Ставится на преобразователь SUN-100K/125K-PCS01HP3 и связывается с ним по CAN.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Макс. мощность PV-массива | 200 кВт |
| Сколько мощности солнечных панелей можно подключить к инвертору. Панелей ставят больше номинала: в солнечный полдень лишнее срезается, зато утром, вечером и зимой выработка выше. | |
| Макс. входная мощность PV | 160 кВт |
| Сколько мощности от панелей инвертор принимает одновременно. Если панелей больше, в солнечный полдень лишнее срезается. Это нормально и заложено производителем. | |
| Макс. входное напряжение PV | 800 В (напряжение холостого хода PV должно быть ниже напряжения батарейного кластера при SOC 0 %) |
| Предел напряжения цепочки панелей. Считают по напряжению холостого хода на морозе: зимой оно выше паспортного. Превышение выводит вход из строя, и гарантия такой случай обычно не покрывает. | |
| Стартовое напряжение | 200 В |
| С какого напряжения цепочки инвертор начинает работать от солнца. Короткая цепочка утром и в пасмурную погоду может до него не дотягивать. | |
| Диапазон MPPT | 180–750 В |
| Окно напряжения, в котором инвертор берёт с панелей максимум. Цепочку подбирают так, чтобы её рабочее напряжение и в жару, и в мороз оставалось внутри окна. | |
| Диапазон MPPT при полной нагрузке | 450–750 В |
| Номинальное напряжение PV | 600 В |
| Напряжение цепочки, при котором у инвертора лучший КПД. Хорошо, когда рабочее напряжение цепочки близко к этой цифре. | |
| Макс. рабочий ток PV | 40+40+40+40+40+40+40+40 А |
| Какой ток инвертор берёт с одного входа. Если рабочий ток панелей больше, лишнее не используется: инвертор не пострадает, но часть мощности потеряется. У мощных панелей это стоит проверить. | |
| Макс. ток КЗ PV | 60+60+60+60+60+60+60+60 А |
| Предельный ток короткого замыкания, который выдерживает вход. Ток КЗ панелей (Isc) с учётом параллельных цепочек не должен его превышать. | |
| MPPT-трекеров | 8 |
| Сколько независимых входов для панелей и сколько цепочек подключается к каждому. Разные скаты крыши и панели в тени подключают на разные трекеры, тогда они не тянут друг друга вниз. | |
| Выход DC: напряжение | 630–1000 В |
| Выход DC: макс. ток | 200 А |
| Максимальный КПД | >99 % |
| КПД в лучшей рабочей точке. Сравнивать модели удобнее по европейскому КПД, если он указан: он усреднён по режимам работы в течение дня. | |
| КПД MPPT | >99,9 % |
| Насколько точно инвертор находит точку максимальной мощности панелей. У современных моделей это больше 99 %. | |
| Встроенные защиты | от переполюсовки на входе DC, DC-выключатель; защита от дуги и анти-PID — опция |
| Защита от импульсных перенапряжений | тип II |
| Встроенная защита от импульсных перенапряжений. Она не заменяет УЗИП в щите, если линия воздушная или грозы в вашем районе частые. | |
| Рабочая температура | −40…60 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Влажность | 0–95 % |
| Высота установки | 4 000 м |
| Класс защиты | IP65 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Категория перенапряжения | OVC II |
| Охлаждение | принудительное воздушное |
| Естественное охлаждение работает без вентиляторов и бесшумно. Принудительное — с вентиляторами: слышно шум, зато корпус компактнее и мощность держится в жару. | |
| Габариты (Ш×В×Г) | 543 × 198 × 700 мм |
| Вес | 41,75 кг |
| Подключение DC/AC | кабельные наконечники OT |
| Индикация | LED |
| Интерфейсы связи | CAN, RS485 |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Безопасность / ЭМС | IEC/EN 62109-1 |
| Гарантия | 10 лет |
| Совместимость | PCS SUN-100K/125K-PCS01HP3 и PCS02HP3 |

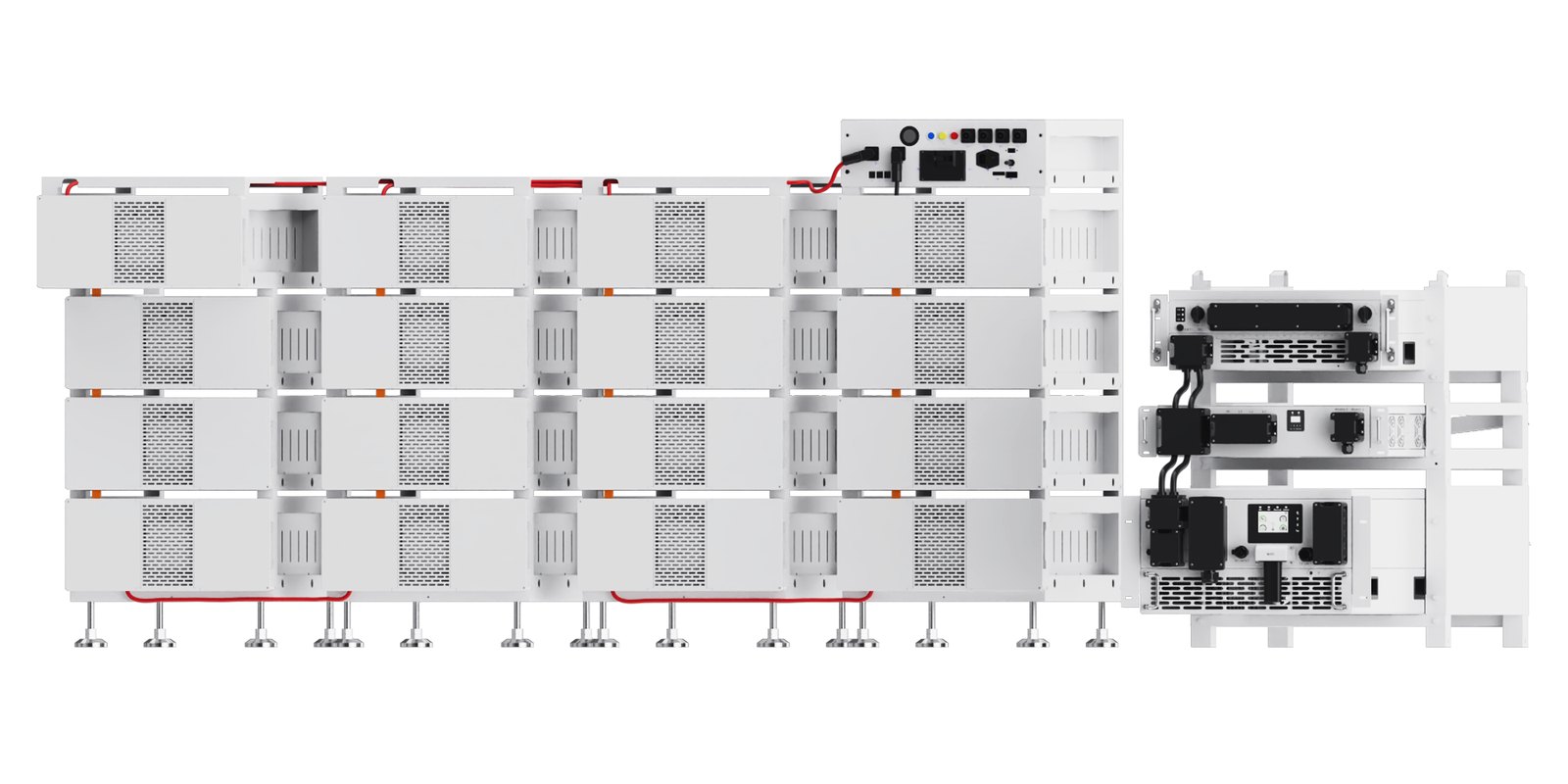

Преобразователи SUN-100K-PCS01HP3 или SUN-125K-PCS01HP3, на них — модули MPPT SUN-MPPT-L01-EU-AM8 для солнечных панелей. Переключатель SUN-STS500L переводит нагрузку на накопитель при отключении сети: к одному переключателю подключают пять преобразователей на 100 кВт или четыре на 125 кВт. Батареи — BOS-B-PACK16-A3, до 16 батарей на преобразователь. До пяти переключателей работают параллельно, это система на 2,5 МВт.
У Deye есть исполнения преобразователя PCS01HP3 и PCS02HP3, а также несколько модулей MPPT. Модуль AM8 по руководству Deye работает с PCS01HP3. Точный состав системы инженер сверит с поставщиком.
Ролики производителя на английском:
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
