Часть системы накопления энергии. Соберём полный состав под ваш объект и пришлём предложение с ценой и сроком.
| Артикул | BOS-B-PDU-2-A |
| Тип | Блок управления батареей BOS-B Pro-A3 |
| Производитель | Deye (Ningbo Deye Inverter Technology), КНР |
Нужен другой документ — напишите на support@deye.shop

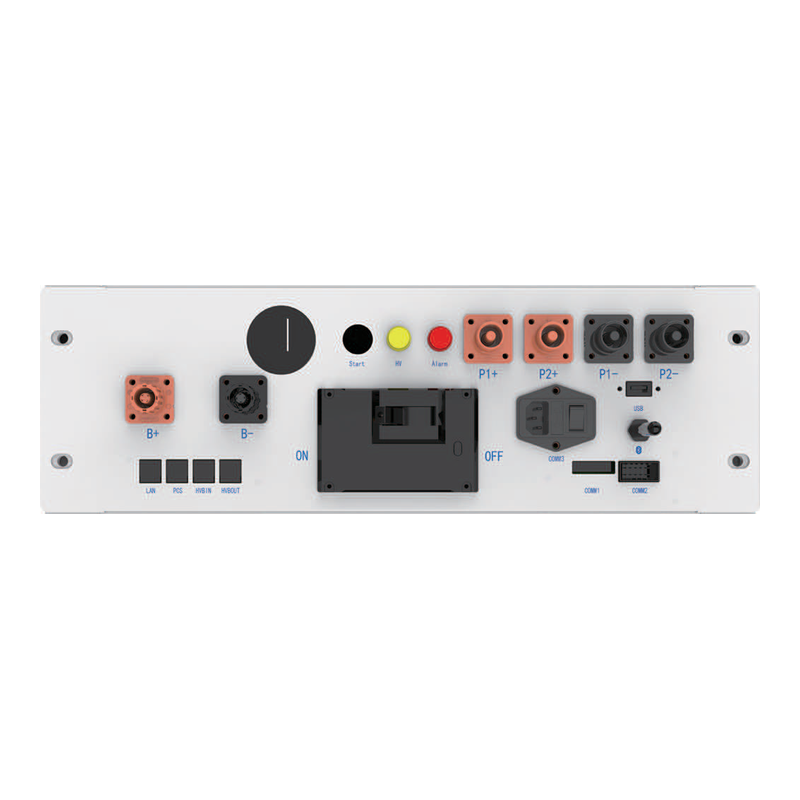

BOS-B-PDU-2-A — блок управления системы Deye BOS-B Pro-A3: объединяет 5–16 модулей BOS-B-Pack16-A3 в батарею до 1000 В и 180 А и подключает её к инвертору или преобразователю. Внутри выключатель, экран заряда и кодов ошибок, Bluetooth и порты для связи между батареями.
Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.
| Рабочее напряжение | 200–1000 В DC |
| Номинальный ток заряда/разряда | 180 А |
| Ток, который батарея отдаёт и принимает длительно. Его сравнивают с током инвертора: работать система будет по меньшему из двух. | |
| Рабочая температура | −20…60 °C |
| Допустимая температура для работы батареи. Заряжать LiFePO4 на морозе нельзя: если в модели нет подогрева, батарею ставят в отапливаемое помещение. | |
| Класс защиты | IP20 |
| Первая цифра — защита от пыли, вторая — от воды. IP65 не боится пыли и струй воды, такой корпус ставят на улице под навесом. IP20 — только сухое помещение. | |
| Вспомогательное питание (COMM3) | 220 В AC ±10 %, 2 А; разъём рассчитан на 200–240 В, 3 А, 50–60 Гц |
| Габариты (Ш×Г×В) | 526×788,6×167,2 мм |
| Вес | 32 кг |
| Подключение инвертора/PCS | две пары клемм PCS1+/PCS1− и PCS2+/PCS2−; общие клеммы батареи B+/B− |
| Интерфейсы связи | PCS COM (к инвертору), IN COM / OUT COM (между PDU кластеров), COMM1 (аварийное отключение, RS485), COMM2 (связь и питание 12 В первого модуля), Bluetooth, USB (обновление BMS), Ethernet (функция ещё не реализована) |
| Как инвертор связывается с батареей (CAN или RS485), счётчиком и интернетом. Для приложения Deye Cloud нужен Wi-Fi-логгер, он идёт в комплекте с инвертором. | |
| Органы управления и индикация | выключатель (Breaker), кнопка START (питание 12 В), дисплей SOC / коды ошибок, индикаторы HV (жёлтый) и ALRM (красный) |
| Ток КЗ системы | 2800 А / 130 мс |
| Совместимость | модули BOS-B-Pack16-A3, 5–16 шт. на один PDU |
Одна батарея — это 5–16 модулей BOS-B-PACK16-A3 последовательно и блок BOS-B-PDU-2-A. Модули стоят колоннами по четыре на основаниях. Ток батареи — 180 А.
| Модулей | Напряжение | Энергия |
|---|---|---|
| 5 | 256 В | 80,3 кВт·ч |
| 8 | 409,6 В | 128,6 кВт·ч |
| 10 | 512 В | 160,7 кВт·ч |
| 12 | 614,4 В | 192,9 кВт·ч |
| 14 | 716,8 В | 225 кВт·ч |
| 16 | 819,2 В | 257,2 кВт·ч |
По таблице Deye для системы на 2 часа: SUN-50K-SG02HP3 — 7 модулей, SUN-60K-SG02HP3 — 8, SUN-80K-SG02HP3 — 10, SUN-100K-SG02HP3 — 11, SUN-125K-SG02HP3 — 14. Для промышленной системы до 2,5 МВт батареи подключают к преобразователям SUN-100K-PCS01HP3 и SUN-125K-PCS01HP3: до 16 батарей на один преобразователь.
Ролики производителя на английском:
Поставка под заказ, цену и срок назовём в коммерческом предложении.
Опишите объект и задачу: резерв для важных линий, дорогие часы тарифа, солнечная электростанция. Инженер подберёт систему и подготовит коммерческое предложение. Подбор и расчёт — бесплатно. Рекомендуем только то оборудование, которое точно подойдёт вашему объекту. Отвечаем в будни с 9:00 до 18:00 по Москве.
При той же мощности ток в несколько раз меньше: тоньше кабель, ниже потери, проще собрать большую ёмкость. Плата за это — работа с опасным напряжением, монтаж должен делать электрик.
К трёхфазным гибридам серий HP3: окно батарейной шины у них 160–1000 В в зависимости от модели. Готовые пары приведены в таблице совместимости.
Да, ёмкость набирается стойками и модулями под нужный объём. Для крупных массивов важно согласовать ток заряда и схему подключения к инвертору.
Отдельного помещения не требуется, но нужны вентиляция, температура в рабочем диапазоне и доступ для обслуживания. Место согласуйте с монтажником заранее — шкафы тяжёлые.
Из трёх частей: инвертора (силовой преобразователь), батарейных стоек с системой управления BMS и системы управления энергией (EMS), которая решает, когда заряжать и когда отдавать энергию. Для объекта мы считаем все три части вместе, чтобы они совпали по напряжению и протоколу связи.
Многоуровневая BMS следит за напряжением и температурой каждого модуля и отключает стойку при перегреве, перезаряде или коротком замыкании. Батареи BOS-G ставят только в помещении.
